Механизация крыла самолета

Взлетно-посадочные системы

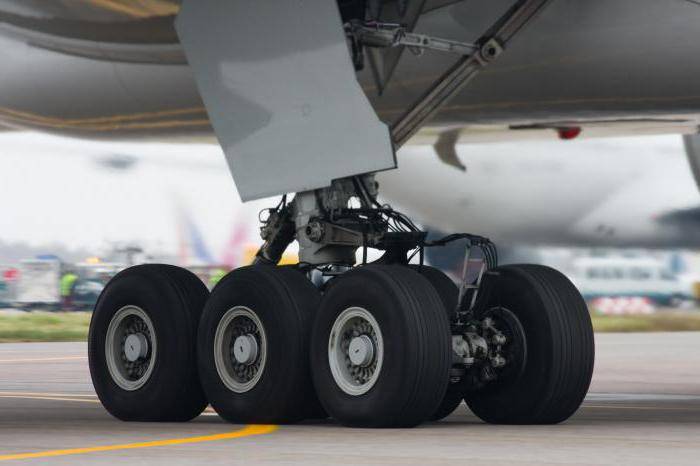

Взлет и посадка являются довольно сложными и ответственными этапами полета. Они неизбежно сопряжены с сильными нагрузками, приходящимися на все элементы конструкции. Приемлемый разгон для поднятия многотонного судна в небо и мягкое касание посадочной полосы при его посадке обеспечивает надежно сконструированная взлетно-посадочная система (шасси). Данная система также необходима для стоянки машины и ее руления при езде по аэропорту.

  1. Две основных стойки и одна передняя (А-320, Ту-154).
  2. Три основных стойки и одна передняя (Ил-96).
  3. Четыре основных стойки и одна передняя (“Боинг-747”).
  4. Две основных стойки и две передних (В-52).

На ранних самолетах устанавливали пару основных стоек и заднее вращающееся колесо без стойки (Ли-2). Необычную схему шасси также имела модель Ил-62, которая оснащалась одной передней стойкой, парой основных стоек и выдвигающейся штангой с парой колес в самом хвосте. На первых самолетах стойки не использовали вовсе, а колеса крепились на простые оси. Колесная тележка может иметь от одной (А-320) до семи (Ан-225) колесных пар.

Когда самолет находится на земле, его управление осуществляется посредством привода, которым оснащена передняя стойка шасси. У судов с несколькими двигателями для этих целей может использоваться дифференциация режима работы силовой установки. Во время полета шасси самолета убирается в специально оборудованные отсеки. Это необходимо для уменьшения аэродинамического сопротивления.

Фюзеляж

Фрагмент каркаса истребителя МиГ-1

Тело самолета без крыла, оперения, мотогондолы и шасси называется фюзеляжем. Внутри него находятся экипаж самолета, его оборудование, грузовой или пассажирский отсеки — иными словами, все, что должно подниматься и переноситься на крыле.

Бывают, впрочем, и фюзеляжи, размещенные внутри самого крыла. Такая конструкция называется летающим крылом. Чаще всего фюзеляж представляет собой тело вращения, имеющее осесимметричную форму, которая позволяет достичь наименьшего веса и минимального сопротивления воздушному трению. Конструктивно фюзеляж представляет собой скелет из ребер, обтянутых снаружи тонкостенной оболочкой — обшивкой. На языке науки такая форма называется коробчатой балкой, а вся конструкция — балочной.

Фюзеляж авиалайнера

Закрылки самолета. Основные виды.

Закрылки – первая из придуманных разновидностей механизации крыла, они же и наиболее эффективны. Они широко применялись еще до Второй Мировой войны, а на ее протяжении и после их конструкция была доработана и, также, были изобретены новые виды закрылок. Основными характеристиками, которые указывают на то, что это закрылок действительно является им – его расположение и манипуляции, которые с ним происходят. Закрылки всегда находятся на задней кромке крыла и всегда опускаются вниз, и, к тому же, могут выдвигаться назад. При опускании закрылка увеличивается кривизна крыла, при его выдвижении – площадь. А раз подъемная сила крыла прямо пропорциональна его площади и коэффициенту подъемной силы, то если обе величины увеличиваются, закрылок выполняет свою функцию наиболее эффективно. По  своему устройству и манипуляциям закрылки делятся на:

  • простые закрылки (самый первый и самый простой вид закрылок)
  • щитовые закрылки
  • щелевые закрылки
  • закрылки Фаулера (наиболее эффективный и наиболее широко применяемый в гражданской авиации вид закрылок)

Каким образом функционируют все вышеперечисленные закрылки показано на схеме. Простой закрылок, как видно из схемы, просто отклоняемая вниз задняя кромка крыла. Таким образом, кривизна крыла увеличивается, однако  область низкого давления над крылом уменьшается, потому простые закрылки менее эффективны, чем щитовые, верхняя кромка которых не отклоняется и область низкого давления не теряет в размерах.

Щелевой закрылок получил свое название по причине образуемой им щели после отклонения. Эта щель позволяет проходить воздушной струе к области низкого давления и направлена она таким образом, чтобы предотвращать срыв потока (процесс, во время которого величина подъемной силы резко падает), придавая ему дополнительную энергию.

Закрылок Фоулера выдвигается назад и вниз, чем увеличивает и площадь и кривизну крыла. Как правило, он сконструирован таким образом, чтобы при его выдвижении еще и создавалась щель, или две, или даже три. Соответственно он выполняет свою функцию наиболее эффективно и может давать прирост в подъемной силе до 100%.

Предкрылки. Основные функции.

Предкрылки – отклоняемые поверхности на передней кромке крыла. По своему строению и функциям они схожи с закрылками Фаулера – отклоняются вперед и вниз, увеличивая кривизну и немного площадь, образуют щель, для прохода воздушного потока к верхней кромке крыла, чем способствуют увеличению подъемной силы. Предкрылки, просто отклоняемые вниз, которые не создают щели называются отклоняемыми носками и только увеличивают кривизну крыла.

Спойлеры и их задачи.

Спойлеры. Перед рассмотрением спойлеров, следует заметить, что при создании дополнительной подъемной силы всеми вышеперечисленными устройствами создается дополнительное лобовое сопротивление, что ведет к понижению скорости. Но это происходит как следствие повышения подъемной силы, в то время как задача спойлеров – конкретно значительное повышение лобового сопротивления и прижимание самолета к земле после касания. Соответственно это единственное устройство механизации крыла, которое находится на верхней его поверхности и отклоняется вверх, чем и создается прижимная сила.

А зачем же нужно увеличивать подъемную силу? Вообще требуется не столько увеличение подъемной силы, сколько уменьшение скорости самолета, по крайней мере в гражданской авиации. А поскольку эти две величины непосредственно связаны, потому и происходит одно за счет другого.

Уменьшение скорости необходимо при взлете и посадке для обеспечения большей безопасности и уменьшения длины взлетной полосы. Кроме того, боевым самолетам довольно часто при выполнении того или иного маневра необходимо очень быстро увеличить либо уменьшить подъемную силу, для чего и служит механизация крыла.

Геометрия

Внешне профиль крыла напоминает червяка или что-то в этом роде. Являясь сложной геометрической фигурой, имеет свой набор характеристик.

На приведенном рисунке указаны основные геометрические характеристики профиля крыла самолета. Расстояние (b) называется хордой крыла, представляет собой расстояние между крайними точками спереди и сзади. Относительная толщина определяется отношением максимальной толщины профиля (Cmax) к его хорде и выражается в процентах. Координата максимальной толщины представляет собой отношение расстояние от носка до места максимальной толщины (Xc) к хорде (b) и также выражается в процентах. Средней линией является условная кривая, равноудаленная от верхних и нижних панелей крыла, а стрелкой прогиба (fmax) называется максимальное удаление средней линии от хорды. Еще один показатель – относительная кривизна — рассчитывается методом деления (fmax) на хорду (b). Традиционно все эти величины выражаются в процентах. Кроме уже упомянутых, существует радиус носика профиля, координаты наибольшей вогнутости и еще ряд других. Каждый профиль имеет свой шифр и, как правило, основные геометрические характеристики в этом шифре присутствуют.

Например, профиль В6358 имеет толщину профиля в 6 %, положение стрелки вогнутости 35 % и относительную кривизну 8 %. Система обозначений, к сожалению, не унифицирована, и разные разработчики применяют шифры каждый по-своему.

Механизация крыла


Основные части механизации крыла Основная статья: Механизация крыла

  • 1 — законцовка крыла
  • 2, 3 — корневые элероны
  • 4 — обтекатели механизма привода закрылков
  • 5, 6 — предкрылки
  • 7 — корневой (или внутренний) трёхщелевой закрылок
  • 8 — внешний трёхщелевой закрылок
  • 9 — интерцептор
  • 10 — интерцептор/спойлер

Складывающееся крыло


Сложенная правая консоль крыла Як-38 К конструкции со складывающимся крылом прибегают в том случае, когда хотят уменьшить габариты при стоянке воздушного судна. Наиболее часто такое применение встречается в палубной авиации (Су-33, Як-38, F-18, Bell V-22 Osprey), но и рассматривается иногда для пассажирских ВС (КР-860).

Этот раздел не завершён.

Вы поможете проекту, исправив и дополнив его.

См. также: Палубная авиация

Как они работают?

Подъемная сила крыла самолета создается за счет разницы давления. Оно изменяется за счет нахождения потоков воздуха.

Принцип действия объясняется и ударной моделью Ньютона. Частицы воздуха наталкиваются на нижнюю полуплоскость крыла, который расположен под углом к потоку, и отскакивают вниз, выталкивая крыло наверх.

Строение крыла самолета.

Сколько крыльев у самолета? В классической модели их два — по одному с каждого бока.

Существует такое понятие, как размах крыла самолета. Это расстояние от вершины левой части крыла до верха правой. Оно измеряется по прямой линии и не зависит от формы или его стреловидности.

Виды крыльев самолета

Прямоугольные крылья позволяют создавать наибольшую подъемную силу. Они более устойчивы и хорошо управляются. Их целесообразно использовать на скоростях меньше звука. Они обеспечивают лучшие параметры самолета при взлете и посадке, а также при выполнении маневров. Однако такие конструкции создают большое сопротивление при больших скоростях полета и они более тяжелые.

Трапециевидные крылья менее тяжелые, чем прямоугольные, но они более жесткие. Чем больше суживается такое крыло, тем оно легче и тем жестче оно должно быть. Трапециевидные крылья тоже с успехом используются на дозвуковых самолетах.

Стреловидные крылья применяются для полета на больших дозвуковых и сверхзвуковых скоростях. По сравнению с прямым крылом, у стреловидного меньше несущие способности при одинаковых скоростях полета. Это снижает устойчивость и управляемость самолетов. Чтобы компенсировать этот недостаток, на поверхностях стреловидных крыльев вдоль набегающего потока иногда устанавливают дополнительно небольшие вертикальные плоскости и делают пилообразые уступы на передних кромках. Любой летательный аппарат со стреловидным крылом становится более устойчивым и управляемым, по мере увеличения его скорости.

Треугольные крылья. При равных с другими крыльями (например, стреловидными) площади крыла и нагрузках, их конструкция легче и более жесткая. Меньший вес объясняется меньшим значением изгибающих и осевых сил при большем поперечном сечении крыла. Повышенная жесткость такого крыла обусловлена большими, по сравнению с другими крыльями, моментами инерции, что тоже объясняется большим поперечным сечением крыла.

Большее поперечное сечение треугольного крыла позволяет размещать в крыле вместительные внутренние объемы

Однако конструкция треугольного крыла, по своим аэродинамическим характеристикам, создает меньшую подъемную силу, а также ограничивает использование средств механизации крыла, что чрезвычайно важно на малых скоростях полета

Принцип действия


Дым показывает движение воздуха, обусловленное взаимодействием крыла с воздухом. Подъёмная сила крыла создаётся за счёт разницы давлений воздуха на нижней и верхней поверхностях. Давление же воздуха зависит от распределения скоростей воздушных потоков вблизи этих поверхностей.

Одним из распространённых объяснений принципа действия крыла является ударная модель Ньютона: частицы воздуха, сталкиваясь с нижней поверхностью крыла, стоящего под углом к потоку, упруго отскакивают вниз («скос потока»), согласно третьему закону Ньютона, толкая крыло вверх. Данная упрощённая модель учитывает закон сохранения импульса, но полностью пренебрегает обтеканием верхней поверхности крыла, вследствие чего она даёт заниженную величину подъёмной силы.

В другой распространённой, но неверной модели возникновение подъёмной силы объясняется разностью давлений на верхней и нижней сторонах профиля, возникающей согласно закону Бернулли: на нижней поверхности крыла скорость протекания воздуха оказывается ниже, чем на верхней, поэтому подъёмная сила крыла направлена снизу вверх. Обычно рассматривается крыло с плоско-выпуклым профилем: нижняя поверхность плоская, верхняя — выпуклая. Набегающий поток разделяется крылом на две части — верхнюю и нижнюю, — при этом, вследствие выпуклости крыла, верхняя часть потока должна пройти больший путь, нежели нижняя. Для обеспечения неразрывности потока скорость воздуха над крылом должна быть больше, чем под ним, из чего следует, что давление на верхней стороне профиля крыла ниже, чем на нижней; этой разностью давлений обуславливается подъёмная сила. Однако данная модель не объясняет возникновение подъёмной силы на двояковыпуклых симметричных или на вогнуто-выпуклых профилях, когда потоки сверху и снизу проходят одинаковое расстояние.

Для устранения этих недостатков Н. Е. Жуковский ввёл понятие циркуляции скорости потока; в 1904 году им была сформулирована теорема Жуковского. Циркуляция скорости позволяет учесть скос потока и получать значительно более точные результаты при расчётах.


Положение закрылков (сверху вниз): 1) Наибольшая эффективность (набор высоты, горизонтальный полёт, снижение) 2) Наибольшая площадь крыла (взлёт) 3) Наибольшая подъёмная сила, высокое сопротивление (заход на посадку) 4) Наибольшее сопротивление, уменьшенная подъёмная сила (после посадки)

Одним из главных недостатков вышеприведённых объяснений является то, что они не учитывают вязкость воздуха, то есть перенос энергии и импульса между отдельными слоями потока (что и является причиной циркуляции). Существенное влияние на крыло может оказать поверхность земли, «отражающая» возмущения потока, вызванные крылом, и возвращающая часть импульса обратно (экранный эффект).

Также в приведённых объяснениях не раскрывается механизм передачи энергии от крыла к потоку, то есть совершения работы самим крылом. Хотя верхняя часть воздушного потока действительно имеет повышенную скорость, геометрическая длина пути не имеет к этому отношения — это вызвано взаимодействием слоёв неподвижного и подвижного воздуха и верхней поверхности крыла. Поток воздуха, следующий вдоль верхней поверхности крыла, «прилипает» к ней и старается следовать вдоль этой поверхности даже после точки перегиба профиля (эффект Коанда). Благодаря поступательному движению, крыло совершает работу по разгону этой части потока. Достигнув точки отрыва у задней кромки, воздух продолжает своё движение вниз по инерции вместе с массой, отклонённой нижней поверхностью крыла, что в сумме вызывает скос потока и возникновение реактивного импульса. Вертикальная часть этого импульса и вызывает подъёмную силу, уравновешивающую силу тяжести, горизонтальная же часть уравновешивается лобовым сопротивлением.

На самом деле, обтекание крыла является очень сложным трёхмерным нелинейным, и зачастую нестационарным, процессом. Подъёмная сила крыла зависит от его площади, профиля, формы в плане, а также от угла атаки, скорости и плотности потока (числа Маха) и от целого ряда других факторов.

Элероны и интерцепторы

Кроме тех элементов, что уже были описаны, есть еще те, которые можно отнести к второстепенным. Система механизации крыла включает в себя такие второстепенные детали, как элероны. Работа этих деталей осуществляется дифференциально. Чаще всего используется конструкция такая, что на одном крыле элероны направлены вверх, а на втором они направлены вниз. Кроме них есть еще и такие элементы, как флапероны. По своим характеристикам они схожи с закрылками, отклоняться эти детали могут не только в разные стороны, но и в одну и ту же.

Дополнительными элементами являются также интерцепторы. Эта деталь является плоской и располагается на поверхности крыла. Отклонение, или скорее подъем, интерцептора осуществляется прямо в поток. Из-за этого происходит увеличение торможения потока, в силу этого увеличивается давление на верхней поверхности. Это приводит к тому, что уменьшается подъемная сила именно данного крыла. Эти элементы крыла иногда еще называют органами для управления подъемной силой самолета.

Стоит сказать о том, что это довольно краткая характеристика всех элементов конструкции механизации крыла самолета. В действительности там используется намного больше разнообразных мелких деталей, элементов, которые позволяют пилотам полностью контролировать процесс посадки, взлета, самого полета и т. д.

Перейдем к моделям

Хотя существует несколько типов закрылков, в моделях обычно используют обычный не щелевой закрылок – он является частью задней кромки крыла. Этого вполне достаточно, что бы закрылки выполняли свои функции и были просты в реализации. При появлении закрылков на модели вы можете использовать несколько новых режимов полетов. Основным преимуществом использования закрылков является более короткая дистанция взлета и посадки.

Использование закрылков может привести к изменению направления полета относительно горизонта вверх или вниз. Руль высоты должен быть использован для компенсации изменения траектории полета. Еще одной особенностью использования закрылков является то, что отклоненные вниз на половину закрылки увеличивают подъемную силу крыла, а отклоненные до упора – резко увеличивают сопротивление. Поэтому для взлета лучше использовать на половину отклоненные закрылки, а для посадки полностью отклоненные. Отклоненные закрылки нагружают конструкцию крыла и исполнительные механизмы и должны использоваться на малых скоростях полета. Настоящие самолеты даже имеют свой диапазон скоростей, на которых можно использовать закрылки.

Теперь, мы знаем о большей подъемной силе крыла с закрылками на малых скоростях. Значит, при убирании закрылков на этой же скорости подъемная сила будет меньше, и самолет может – “провалиться”. Поэтому надо добавить газ перед уборкой закрылков. Не выполнение этого требования может привести к сваливанию модели раньше чем Вы успеете набрать безопасную скорость. Это же нужно учитывать и при взлете модели. Взлетать лучше без закрылков или с отклоненными закрылками не более 20 градусов. Слишком большое отклонение может не дать набрать модели достаточной для взлета скорости.

Использование закрылков увеличивает механические нагрузки на крыло и требует повышенного внимания после их установки. Убедитесь, что серво, используемые для закрылков, имеют достаточное усилие и прочно закреплены. Есть много способов передачи усилия от серво на закрылки. Это можно сделать обычным способом через тяги от серво или даже общей трубкой для обоих закрылков. На больших или скоростных моделях лучшим способом организации механизации закрылков является использование отдельного серво для каждого закрылка. Максимальные углы отклонения регулируются длиной рычага качалки серво. Т.е. Вы сами подбираете, в какое отверстие надо вставить тягу на качалке серво и на кабанчике закрылка.

Пилот имеет несколько вариантов настройки управления закрылками на передатчике. Наименее желательным является использование двухпозиционного переключателя, который либо убирает либо выпускает закрылки. Это очень резко меняет режим полета модели. А вот трех позиционный переключатель позволяет добавить промежуточную позицию закрылка для более копийных полетов. Пропорциональное отклонение закрылков это уже третий путь решения. Тут может быть хоть какое положение закрылков. Однако недостатком будет тот факт, что иногда бывает трудно сказать, на какой угол отклонен закрылок. Особенно если на пропорциональном канале орган управления – круглая ручка на передатчике. Четвертая возможность настройки заключается в возможности настроить замедления работы конкретного канала передатчика. В этом случае закрылки выпускаются медленно, и режим полета модели меняется плавно. Это дает возможность пилоту держать ровную траекторию полета модели. Надо сказать, не во всех передатчиках есть такая функция. Вместо нее можно использовать отдельные электронные устройства – замедлители серво. Их еще используют для медленного выпуска или уборки шасси. Замедлители включаются между серво и приемником.

Использование закрылков на масштабной модели – очень полезный опыт, который позволяет заработать дополнительно очки во время полетов моделей копий. Ведь Вы можете использовать модель так же как и прототип – в разных режимах полета. Обязательно попробуйте полетать с закрылками! Это выглядит завораживающе! Модель как будто зависает в воздухе!

Владимир Масленников

пишите отзывы, мы пишем и переводим статьи для Вас!

Авторское право: Перепечатка материалов перевода статьи без разрешения автора запрещено. Автор разрешает дать ссылку на эту статью на сайте Территория Хобби.

Тема 1.4. Силовая установка самолета Общая характеристика воздушных винтов

Силовая установка предназначенадля создания силы тяги, необходимой для преодоления лобового сопротивления и обеспечения поступательного движения ЛА.

Сила тяги создается установкой, состоящей из двигателя, движителя (воздушного винта) и систем.

Воздушный винт, применяемый на самолетах для создания силы тяги, называется гребным винтом, в отличие от несущеговинта, применяемого на вертолетах.

Воздушные винты используются не только на летательных аппаратах, но и на глиссерах, аэросанях, аппаратах на воздушной подушке.

Идея применения воздушного винта на летательном аппарате возникла давно. Еще в XV веке Леонардо да Винчи создал про­ект летательного аппарата с несущим винтом, который приво­дился в действие мускульной силой человека.

В 1754г. М.В. Ломоносовым была построена модель вертолета, названная им «аэродинамической машинкой», на которой использовались так называемые соосные винты, приводимые в дейст­вие часовой пружиной. Теория воздушного винта разработана Н. Е. Жуковским и его уче­никами.

В настоящее время воздушные винты на многих самолетах заменены реактивными двигателями, создающими тягу непо­средственно, без помощи винта. Однако для полетов на дозвуко­вых скоростях воздушные винты, работающие от поршневых и газотурбинных двигателей, продолжают широко применяться.

Воздушный винт – лопастный агрегат, вращаемый валом двигателя, создающий тягу в воздухе, необходимую для движения самолета. Воздушный винт преобразует крутящий момент на валу дви­гателя в аэродинамическую силу тяги.

Винты классифицируются:

по числу лопастей: на двух-, трех-, четырех- и многолопастные;

по материалу изготовления: надеревянные, металлические;

по направлению вращения: левого и правого вращения;

по расположению относительно двигателя: натянущие и толкающие;

по форме лопастей: на обычные, саблевидные, веслообразные;

по типам: на фиксированные, неизменяемого и изменяемого шага.

Воздушный винт состоит из ступицы, лопастей и укрепляется на валу двигателя с помощью специальной втулки (Рисунок4.1) .

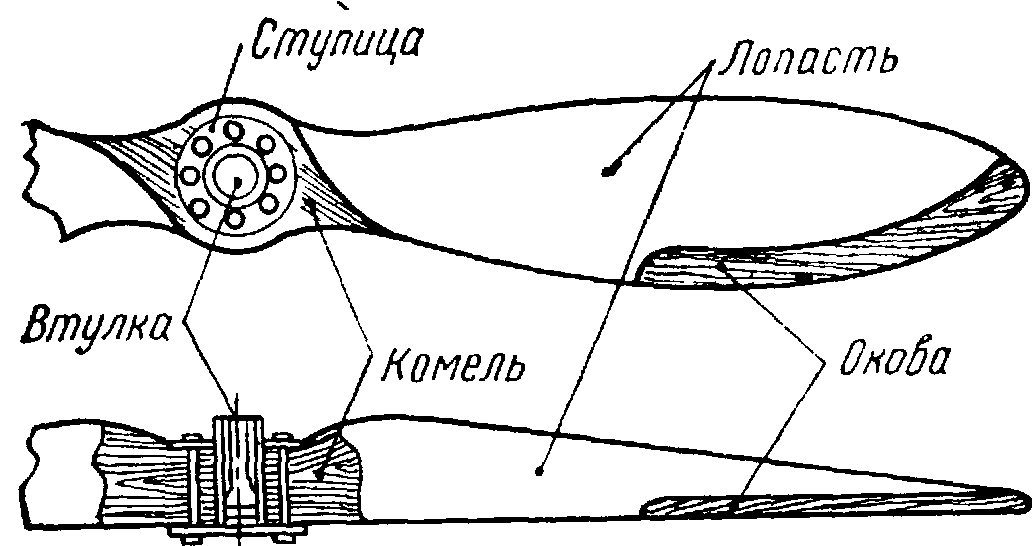

Рисунок 4.1 Воздушный двухлопастный винт неизменяемого шага

Винт неизменяемого шага имеет лопасти, которые не могут вращаться вокруг своих осей. Лопасти со ступицей выполнены как единое целое.

Винт фиксированного шага имеет лопасти, которые устанавливаются на земле перед полетом под любым углом к плоскости вращения и фиксируются. В полете угол установки не меняется.

Винт изменяемого шага имеет лопасти, которые во время работы могут при помощи гидравлического или электрического управления вращаться вокруг своих осей и устанавливаться под нужным углом к плоскости вращения.

По диапазону углов установки лопастей воздушные винты подразделяются:

на обычные, у которых угол установки изменяется от 13 до 50°, ониустанавливаются на легкомоторных самолетах;

на флюгерные,у которыхугол установки меняется от 0 до 90°;

на тормозные или реверсные винты, которыеимеют изменяемый угол установки от –15о до +90о. Таким винтом создают отрицательную тягу и сокращают длину пробегасамолета.

Работа воздушного винта основана на тех же принципах, что и крыло самолета: по третьему закону Ньютона винт, вращаясь, отбрасывает массу воздуха назад вдоль своей оси. Реакцией движущейся массы воздуха является тяга винта. Чем больше масса и скорость отбрасываемого воздуха, тем больше развиваемая винтом тяга.

Предназначение механизации

Применяя такие крылья, удалось достичь сильного увеличения значения подъемной силы аппарата. Значительное увеличение этого показателя привело к тому, что сильно уменьшился пробег самолета при посадке по полосе, а также уменьшилась скорость, с которой он приземляется или взлетает. Назначение механизации крыла также в том, что она улучшила устойчивость и повысила управляемость такой большой авиамашины, как самолет. Это особенно стало заметно, когда летательный аппарат набирает высокий угол атаки. К тому же стоит сказать, что существенное снижение скорости посадки и взлета не только увеличило безопасность выполнения этих операций, но и позволило сократить затраты на строительство взлетных полос, так как появилась возможность их сокращения по длине.

Оперение

На фюзеляже размещено оперение, то есть все части, которые обеспечивают устойчивость и управляемость машины в небе. Оперение бывает горизонтальным и вертикальным. Первое придает самолету продольную устойчивость относительно невидимой линии, проведенной через крыло самолета. Оно закрепляется обычно в хвостовой части машины — либо на самом фюзеляже, либо наверху киля. Хотя возможно и расположение оперения в передней части самолета. Такая схема называется уткой.

Американский самолет «Нортроп YB-49» сконструированный по схеме «летающее крыло»: и крыло, и оперение выполнены вместе с фюзеляжем

Горизонтальное оперение состоит из неподвижного стабилизатора — двух плоских «крылышек», размещенных чаще всего в хвостовой части, и шарнирно подвешенного к нему руля высоты.

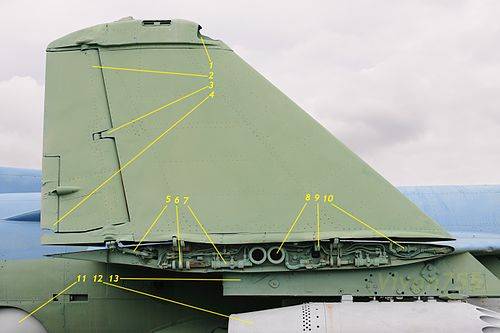

Вертикальное оперение обеспечивает машине устойчивость и неподвижность в поперечном направлении, то есть относительно ее продольной оси. Иначе говоря, оно необходимо, чтобы самолет не «завалился» в полете на крыло, как это произошло с первой машиной Можайского. Вертикальное оперение шарнирно, то есть подвижно, состоит из киля и подвешенного к нему руля направления, который позволяет изменить направление движения машины в воздухе.

Хвостовое оперение «Боинга 747»:
1 — стабилизатор; 2 — руль высоты; 3 — киль; 4 — руль направления

В полете на оперение действуют те же нагрузки, что и на крыло самолета. Соответственно, и составлено оно из элементов, имеющих формы и профили, как у крыла. Оперение может быть трапециевидным, овальным, стреловидным и треугольным. Существуют схемы вообще без оперения. Они называются «бесхвостка» и «летающее крыло».

ЗАКОНЦОВКИ КРЫЛА

Законцовки крыла служат для увеличения эффективного размаха крыла, снижая лобовое сопротивление, создаваемое срывающимся с конца стреловидного крыла вихрем и, как следствие, увеличивая подъёмную силу на конце крыла. Также законцовки позволяют увеличить удлинение крыла, почти не изменяя при этом его размах.

Применение законцовок крыла позволяет улучшить топливную экономичность у самолётов, либо дальность полёта у планёров. В настоящее время одни и те же типы самолётов могут иметь разные варианты законцовок.

Вот вкратце такова механизация крыла. Именно вкратце.На самом деле эта тема намного шире.

Если хотите блеснуть эрудицией в узком кругу, знайте! у большинства современных самолетов — ОДНО крыло! А слева и справа это полуКрылья! ))

Но сегодня я итак уже слишком много занимаю Ваше внимание. Думаю, что все еще впереди

Другие статьи:

РЖД показали концепт первого российского высокоскоростного поезда (7 фото)

Роботы ушедшего столетия

Какие игрушки-роботы существовали в 80-е годы (10 фото)

10 узлов, которые пригодятся в реальной жизни (10 фото)

Другие статьи:

РЖД показали концепт первого российского высокоскоростного поезда (7 фото)

Роботы ушедшего столетия. Какие игрушки-роботы существовали в 80-е годы (10 фото)

10 узлов, которые пригодятся в реальной жизни (10 фото)

Механизмы передней кромки крыла

В качестве механизмов передней кромки крыла используются предкрылки и отклоняемые носки крыла.

Предкрылки наиболее сложные по конструкции устройства. Они представляют собой выдвижные механизмы аэродинамического профиля, установленные в передней части крыла. Их назначение улучшать летные возможности самолета на малых скоростях. При взлете их применение увеличивает угол набора высоты, что увеличивает крутизну взлета самолета и его быстрый выход на заданную высоту полета.

Обычный щелевой предкрылок в выпущенном состоянии

После выдвижения предкрылков вперед и вниз, образуется зазор, который, как и в случае с закрылками, открывает проход для набегающего потока воздуха с нижней кромки крыла к верхней его поверхности, что предотвращает срыв потока и повышает устойчивость полета самолета. Конструкция механизмов предкрылков обладает большой массой.

К основным недостаткам предкрылков следует отнести то, что в полете их деформация отличается от деформации основного крыла, что ухудшает аэродинамическое качество крыла в целом.

К разновидностям предкрылков относятся Щитки Крюгера, выполненные в виде отклоняющихся вперед и вниз плоскостей. Их применяют вместе с предкрылками на стреловидных крыльях. Они могут использоваться только до определенного угла подъема самолета. При его превышении происходит потеря управляемости.

Отклоняемые носки крыла. Применяются на самолетах с тонким крылом, где невозможно разместить механизмы предкрылков. Назначение их такое же, как и предыдущих механизмов – понизить вероятность потери управления при малых скоростях полета самолета и увеличить подъемную силу крыла.

К средствам механизации относятся также устройства, уменьшающие подъемную силу (тормозные щитки) и интерцепторы. Конструктивно они представляют собой профилированные плоскости. Располагаются в верхней части крыла перед закрылками. Если самолету нужно снизить скорость, они поднимаются вверх, и создают дополнительное сопротивление.

В убранном положении они спрятаны в крыло. Тормозные щитки отклоняются вверх синхронно, а интерцепторы используются в качестве органов управления креном самолета, поэтому они отклоняются только с той стороны крыла, в сторону которой направлен крен. Для повышения управляемости интерцепторы располагаются как можно дальше от оси самолета.

Механизация Боинг-747. Трехщелевые закрылки Фаулера, предкрылки Крюгера (ближе к фюзеляжу), обычные предкрылки (дальше).

Фюзеляж

Фюзеляж воздушного судна является основной частью, выполняющей несущую функцию. Именно на него крепятся все элементы конструкции самолета. Снаружи это: крылья с мотогондолами, оперение и шасси, а изнутри – кабина управления, технические помещения и коммуникации, а также грузовой или пассажирский отсек, в зависимости от принадлежности судна. Каркас фюзеляжа собирается из продольных (лонжероны и стрингеры) и поперечных (шпангоуты) элементов, которые впоследствии обшиваются металлическими листами. В легких самолетах вместо металла используется фанера или пластик.

Пассажирские машины могут быть узко- и широкофюзеляжными. В первом случае диаметр поперечного сечения корпуса составляет в среднем 2-3 метра, а во втором – от шести метров. Широкофюзеляжные самолеты имеют, как правило, две палубы: верхнюю – для пассажиров, и нижнюю – для багажа.

При проектировании фюзеляжа особое внимание уделяют прочностным характеристикам и весу конструкции. В этой связи имеют место такие меры:

  1. Форма самолета проектируется таким образом, чтобы подъемная сила была максимальной, а лобовое сопротивление воздушным массам – минимальным. Объем и габариты машины должны идеально соотноситься друг с другом.
  2. Для увеличения полезного объема корпуса, при проектировании предусматривается максимально плотная компоновка обшивки и несущих элементов фюзеляжа самолета.
  3. Крепления силовой установки, взлетно-посадочных элементов и крыловых сегментов стараются сделать максимально простыми и надежными.
  4. Места размещения пассажиров и крепления грузов или расходных материалов проектируются таким образом, чтобы в разных условиях эксплуатации самолета его баланс оставался в пределах допустимого отклонения.
  5. Места для размещения экипажа должны обеспечивать комфортное управление воздушным судном, доступ к главным приборам навигации и максимально эффективное управление в случае непредвиденных ситуаций.
  6. Компоновка самолета выполняется таким образом, чтобы при его обслуживании мастера имели возможность беспрепятственно продиагностировать необходимые узлы и агрегаты самолета и при необходимост, провести их ремонт.

Фюзеляж самолета должен быть достаточно прочным, чтобы противостоять нагрузкам, возникающим в разных полетных условиях, а именно:

  1. Нагрузкам, возникающим в точках крепления основных элементов корпуса (крылья, оперение, шасси) во время взлета и приземления.
  2. Аэродинамическим нагрузкам, возникающим во время полета, с учетом работы агрегатов, инерционных сил и функционирования вспомогательного оборудования.
  3. Нагрузкам, связанным с перепадами давления, которые возникают при летных перегрузках в герметически ограниченных отсеках самолета.
