Расчет подъемной силы крыла самолета

C – образный или коробчатый лонжерон?

Для своего самолёта я выбрал деревянный C – образный профиль лонжерона с прочной передней кромкой и простым вертикальным лонжероном. Полностью крыло обшито бальзой для создания жесткости при кручении и для эстетики.

Дерево было выбрано взамен пластиковой трубки поскольку самолёт спроектирован с 2 градусным внутренним углом, а соединение в виде пластиковой трубки в центре крыла не сможет долго сопротивляться изгибающим нагрузкам. C – образный профиль лонжерона является также более благоприятным по сравнению с двутавровым профилем, поскольку в лонжероне должен быть сделан слот на всю его длину для установки в решетку. Эта добавленная сложность не за счет заметного увеличения прочности и соотношения веса лонжерона. Коробчатый лонжерон также был отвергнут, поскольку он сильно увеличивает вес, однако, его не так сложно построить, а по прочности он один из лучших. Простой вертикальный лонжерон, совмещенный с петлевым обтекателем, вот таким был выбор конструкции крыла, когда остальная часть крыла обшита и достаточно прочна без каких либо дополнительных опор.

  • Лонжерон. Лонжерон крыла спроектирован для восприятия изгибающей нагрузки от подъёмной силы крыла. Он не предназначен для восприятия скручивающей силы, созданной аэродинамическими силами крыла, а нагрузка ложится на обшивку крыла. Это распределение нагрузки подходит для легкой и очень эффективной нагрузки, поскольку каждая деталь занимает именно своё место.
  • Полки лонжеронов крыла выполнены из броска липы размерами ¼ x ½ x 24’’. Липа была выбрана в качестве материала, поскольку хорошо обрабатывается и имеет хорошую прочность для своего веса. Кроме того, подкупает простота приобретения брусков подходящего размера в специализированных магазинах, поскольку у меня не было под рукой деревообрабатывающего станка для распиловки досок.
  • Каркас крыла сделан из липового листа, толщиной 1/32”, который крепится к полкам лонжеронам сверху и снизу. Подобный каркас является необходимостью поскольку он кардинально улучшает жесткость и прочность крыльев даже при очень малом весе.
  • Задняя кромка крыла/задний лонжерон выполнен из бальзового листа толщиной 1/16”, что помогает добавить жесткость при кручении, а также унифицировать нервюры крыла и крепить плоскости управления к задней части нервюр.

Аэродинамическое качество

Отношение подъемной силы к силе сопротивления называется аэродинамическим качеством. Здесь нужно учитывать одну особенность. Поскольку формулы подъемной силы и силы сопротивления, за исключением коэффициентов, одинаковы, можно принять, что аэродинамическое качество летательного аппарата определяется отношением коэффициентов Су и Сх. График этого соотношения для определенных углов атаки получил название поляры крыла. Образец такого графика приведен ниже.

Современные самолеты имеют значение аэродинамического качества в районе 17-21, а планеры – до 50. Это означает, что на самолетах подъемная сила крыла на оптимальных режимах в 17-21 раз превышает силу сопротивления. По сравнению с самолетом братьев Райт, с оценкой этого значения равным 6,5, прогресс в конструировании очевиден, но до орла с несчастным сусликом в лапах все равно еще далеко.

Геометрические характеристики дельтаплана.

Рис. 14. Вид крыла в плане

Описывая форму крыла, используют следующие понятия (рис. 14):

Размах крыла – расстояние между плоскостями, параллельными плоскости симметрии и касающимися концов крыла.

Местная хорда – хорда профиля в произвольном сечении Z.

Центральная хорда – местная хорда в плоскости симметрии.

Концевая хорда – хорда в концевом сечении.

Если концы крыла закруглены, то концевая хорда определяется так, как это показано на рисунке 15.

Рис. 15. Определение концевой хорды у крыла с закругленной законцовкой

Площадь крыла – площадь проекции крыла в плане или площадь проекции крыла на его базовую плоскость. Под базовой плоскостью мы будем понимать плоскость, содержащую центральную хорду и перпендикулярную плоскости симметрии крыла.

Угол стреловидности по передней кромке – угол между касательной к линии передней кромки и плоскостью, перпендикулярной центральной хорде.

Местный угол крутки – угол между проекцией на плоскость, перпендикулярную центральной хорде, касательной к линии 1/4 хорд и базовой плоскостью крыла (рис. 14/2).

Рис. 14/2. Вид крыла в плане

Геометрическая крутка закладывается при проектировании ЛА и заключается в изменении углов атаки профилей разных сечений крыла (местных углов крутки). Сам профиль при этом сохраняет одинаковую форму (рис. 16).

Рис. 16. Геометрическая крутка крыла

Аэродинамическая крутка – это изменение формы профилей сечений крыла по всему размаху при одинаковых углах атаки профилей (рис. 17).

Рис. 17. Аэрдинамическая крутка крыла

Крутка считается положительной, если координата Y передней точки хорды больше координаты Y задней точки хорды. Если наоборот, координата Y передней точки хорды меньше координаты задней – крутка считается отрицательной.
Наличие крутки приводит к тому, что отдельные участки крыла устанавливаются к воздушному потоку под разными углами атаки. А это, в свою очередь, расширяет диапазон рабочих углов атаки крыла.

Местный угол поперечного V-образия крыла – угол между плоскостью хорд крыла и базовой плоскостью крыла (рис. 18).

Рис. 18. Угол поперечного V крыла

Форма трапециевидных крыльев определяется тремя параметрами:

Удлинение крыла – отношение квадрата размаха к площади крыла.

Сужение крыла – отношение длин центральной и концевой хорд.

 Угол стреловидности по передней кромке  – угол между касательной к линии передней кромки и плоскостью, перпендикулярной центральной хорде. В зависимости от величины и знака угла стреловидности различают ряд форм трапециевидных крыльев (рис. 19):

Рис. 19. Формы трапециевидных крыльев.
1 – стреловидное крыло. 2 – обратной стреловидности. 3 – треугольное. 4 – нестреловидное


Скачать лекцию в Word форматеВернуться в раздел “Лекции”

Метод расчета характеристик

В последнее время расчеты характеристик крыла определенного профиля осуществляются с использованием ЭВМ, которые способны проводить многофакторное моделирование поведения крыла в разных условиях. Но самым надежным способом являются естественные испытания, проводимые на специальных стендах. Отдельные сотрудники «старой школы» могут продолжать делать это вручную. Звучит метод просто угрожающе: «полный расчет крыла с использованием интегродифференциальных уравнений относительно неизвестной циркуляции». Суть метода заключается в представлении циркуляции воздушного потока вокруг крыла в виде тригонометрических рядов и в поиске коэффициентов этих рядов, которые удовлетворяют граничным условиям. Работа эта очень трудоемкая и все равно дает лишь приблизительные характеристики профиля крыла самолета.

Как они работают?

Подъемная сила крыла самолета создается за счет разницы давления. Оно изменяется за счет нахождения потоков воздуха.

Принцип действия объясняется и ударной моделью Ньютона. Частицы воздуха наталкиваются на нижнюю полуплоскость крыла, который расположен под углом к потоку, и отскакивают вниз, выталкивая крыло наверх.

Строение крыла самолета.

Сколько крыльев у самолета? В классической модели их два — по одному с каждого бока.

Существует такое понятие, как размах крыла самолета. Это расстояние от вершины левой части крыла до верха правой. Оно измеряется по прямой линии и не зависит от формы или его стреловидности.

Это интересно: Чартерный рейс: что это значит

Режимы полета

Различные режимы полета требуют разное аэродинамическое качество. При крейсерском горизонтальном полете скорость самолета достаточно высока, и коэффициент подъемной силы, пропорциональный квадрату скорости, находится на больших значениях. Здесь главное – минимизация сопротивления. При взлете и особенно посадке коэффициент подъемной силы играет решающее значение. Скорость самолета невелика, но требуется его устойчивое положение в воздухе. Идеальным решением этой проблемы было бы создание так называемого адаптивного крыла, меняющего свою кривизну и даже площадь в зависимости от условий полета приблизительно так, как это делают птицы. Пока это у конструкторов не получилось, изменение коэффициента подъемной силы достигается применением механизации крыла, увеличивающей как площадь, так и кривизну профиля, что, повышая сопротивление, значительно увеличивает подъемную силу. Для истребительной авиации применялось изменение стреловидности крыла. Нововведение позволяло уменьшить сопротивление на высоких скоростях и увеличивать подъемную силу на малых скоростях. Однако данная конструкция оказалась ненадежной, и в последнее время самолеты фронтовой авиации изготавливают с фиксированным крылом. Еще одним способом увеличения подъемной силы крыла самолета является дополнительный обдув крыла потоком от двигателей. Это реализовано на военно-транспортных самолетах Ан-70 и А-400М, которые благодаря этому свойству отличаются укороченными дистанциями для взлета и посадки.

ФИЗИКА

§ 9.14. Подъемная сила крыла самолета

Современный самолет — это сложнейшее сооружение, состоящее из сотен тысяч деталей, электронно-вычислительных устройств. Полетная масса самолетов достигает нескольких сотен тонн. Как же возникает подъемная сила, удерживающая самолет в воздухе?

Со стороны атмосферы на крылья и корпус самолета действуют огромные силы давления. К примеру, площадь нижней поверхности крыла современного пассажирского самолета Ил-62 равна 240 м2, а вместе с поверхностью стабилизаторов достигает 280 м2. Атмосферное давление равно 105 Па, поэтому на крылья воздух действует с силой 2,8 • 107 Н. Эта сила в 18 раз превышает вес самолета с пассажирами (полетный вес самолета Ил-62 равен 1,54 • 106 Н).

Для возникновения подъемной силы давление воздуха на нижнюю поверхность крыла должно быть больше, чем на верхнюю.

Такое перераспределение давления обычно происходит при обтекании крыла воздушным потоком. Рассчитаем избыточное давление, необходимое для того, чтобы возникла подъемная сила, равная силе тяжести, действующей на самолет Ил-62:

Это избыточное давление составляет примерно 0,05 от нормального атмосферного давления. Пример показывает, что для взлета самолета достаточно создать небольшое избыточное давление. Как же оно возникает?

Когда воздушный поток начинает обтекать крыло, то из-за действия сил трения у задней кромки крыла образуется вихрь, в котором воздух вращается против часовой стрелки, если крыло движется влево (рис. 9.51). Но по законам механики при возникновении вращения против часовой стрелки должно возникнуть вращение по часовой стрелке(1).

Рис. 9.51

Такое вращение воздуха и возникает вокруг крыла. На обтекающий крыло поток накладывается циркуляция воздуха вокруг крыла. В результате скорость воздушного потока над крылом, так как над крылом скорость циркуляции имеет такое же направление, как и скорость набегающего на крыло потока, а под крылом эти скорости противоположны по направлению. Но согласно закону Бернулли давление должно быть больше там, где скорость меньше. Следовательно, под крылом давление больше, чем над ним. Из-за этого и возникает подъемная сила.

Теория возникновения подъемной силы крыла при обтекании его потоком газа была впервые разработана русским ученым Н. Е. Жуковским.

Можно приближенно оценить, от чего зависит перепад давлений вокруг крыла. Если самолет движется со скоростью v относительно воздуха, то в системе координат, связанной с самолетом, крыло неподвижно, а на него набегает воздушный поток с такой же по модулю скоростью. Обозначим модуль скорости циркулирующего потока через u. Тогда модуль скорости воздуха над крылом будет равен v1 = v + u, а под крылом v2 = v – u. Запишем закон Бернулли:

Откуда

В нижних слоях атмосферы, где плотность воздуха больше, достаточная подъемная сила может возникнуть и при малых скоростях движения самолета . На больших высотах плотность воздуха уменьшается, но там могут быть развиты значительные скорости и за счет этого будет возникать необходимая подъемная сила.

Скорость самолета Ил-62 равна 900 км/ч, а на тех высотах, где он летает, плотность воздуха порядка 1 кг/м3. Поэтому при скорости циркуляции порядка 10 м/с возникает необходимый для полета перепад давлений:

Закон Бернулли дает возможность понять, почему возникает подъемная сила у крыла самолета. Скорость обтекания воздухом верхней кромки крыла больше, чем нижней. Поэтому давление воздуха на нижнюю кромку крыла больше, чем на верхнюю.

Жуковский Николай Егорович (1847— 1921) — знаменитый русский ученый, основоположник современной гидро- и аэродинамики. Он создал теорию подъемной силы крыла самолета, разработал вихревую теорию воздушного винта и теорию гидравлического удара. Созданный Жуковским в 1918 г. Центральный аэрогидродинамический институт (ЦАГИ) сыграл исключительную роль в развитии современной авиации.

(1) Это следует из закона сохранения момента импульса, о котором шла речь в главе 7.

Поляра Лилиенталя 1-го рода.

Покажем зависимость коэффициентов подъемной силы Cy и сопротивления Cx от угла установки пластины к набегающему потоку (угла атаки) на графиках (рис. 6 и 7). Для этого на каждом из них по горизонтальной оси будем откладывать величины угла атаки в градусах, а по вертикальной – длины векторов Су и Сх, получающиеся при положениях 1-4 пластины на предыдущих графиках.

Рис. 6. Зависимость коэффициента подъемной силы Cy от угла атаки Рис. 7. Зависимость коэффициента сопротивления Cx от угла атаки

Объединим получившиеся два графика в один. По оси X отложим значения коэффициента сопротивления Cx, а по оси Y коэффициент подъемной силы Cy (рис. 8). Значения коээфициентов соответствуют длинам векторов Сх и Су на предыдущих графиках при положениях пластины 1-4.

Рис. 8. Поляра крыла (поляра Лилиенталя 1-го рода)

Получившаяся кривая называется поляра крыла или поляра Лилиенталя 1-го рода.  Это основной график, характеризующий летные свойства крыла – график, показывающий зависимость коэффициентов подъемной силы и сопротивления от угла атаки крыла.

Откладывая на осях координат значения коэффициентов подъемной силы Cy и сопротивления Cx, этот график показывает величину и направление действия полной аэродинамической силы R. Если считать, что воздушный поток движется вдоль оси Cx слева направо, а центр давления (точка приложения полной аэродинамической силы) находится в центре координат, то для каждого из разобранных ранее углов атаки вектор полной аэродинамической силы будет идти из начала координат в точку поляры, соответствующую заданному углу атаки. На поляре можно легко отметить три характерные точки и соответствующие им углы атаки: критический, экономический и наивыгоднейший.

Критический угол атаки – это угол атаки, при превышении которого происходит срыв потока (между точками 3 и 4 на графике). Критический угол атаки интересен тем, что при выходе на него крыло летит с минимальной скоростью. Условием прямолинейного полета с постоянной скоростью является равновесие между полной аэродинамической силой и силой тяжести.

Вспомним формулу полной аэродинамической силы:

Из формулы видно, что для обеспечения постоянности итогового значения аэродинамической силы R увеличение коэффициента Cr неизбежно ведет к уменьшению скорости полета V, так как значения плотности воздуха r и площади крыла S остаются неизменными.

Экономический угол атаки – это угол атаки, на котором аэродинамическое сопротивление крыла минимально (между точками 1 и 2 на графике). Если установить крыло на экономический угол атаки, то оно сможет двигаться с максимальной скоростью.

Наивыгоднейший угол атаки – это угол атаки, на котором отношение коэффициентов подъемной силы и сопротивления Cy/Cx максимально (между точками 2 и 3 на графике). В этом случае угол отклонения аэродинамической силы от направления движения воздушного потока максимален. При установке крыла на наивыгоднейший угол атаки оно полетит дальше всего.

Проектирование нервюр с помощью AutoСAD

Оказывается, изготовление нервюр для трапециевидного крыла может стать вдохновляющим занятием. Есть несколько методов: первый метод основан на вырезании профиля крыла по трафарету сначала для корневой части, а потом для законцовки крыла. Он заключается в сочленении обоих профилей вместе с помощью болтов и вычерчивании по ним всех остальных. Этот метод особенно хорош для изготовления прямых крыльев. Основное ограничения метода – он подходит только для крыльев с незначительным сужением. Проблемы возникают из-за резкого роста угла между профилями при значительной разнице между хордой законцовки и хордой корня крыла. В этом случае во время сборки могут сложности из-за большого отхода дерева, острых углов и краёв нервюр, которые надо будет удалить. Поэтому я воспользовался своим методом: сделал свои собственные шаблоны для каждой нервюры, а затем обработал их так, чтобы получить идеальную форму крыла. Задача оказалась сложнее, чем я ожидал, поскольку шаблон корневой части отличался от законцовки кардинально, а все профиля между ними были комбинацией двух предыдущих, вместе с кручением и растяжением. В качестве программы проектирования я использовал Autodesk AutoCAD 2012 Student Addition, поскольку съел на этом собаку при моделировании RC моделей самолётов в прошлом. Проектирование нервюр происходит в несколько этапов.

Всё начинается с импорта данных. Самый быстрый способ для импорта аэродинамического профиля (профили можно найти в базах данных UIUC аэродинамических профилей) в AutoCAD, который я нашел, заключается в создании табличного файла в формате excel в виде таблицы с колонками координат точек профиля x и y. Единственное, что следует перепроверить — соответствуют ли первая и последняя точка друг другу: получается ли у вас замкнутый контур. Затем скопировать полученное назад в txt файл и сохранить его. После того, как это проделано, следует вернуться назад и выделить всю информацию на предмет, если вы случайно вставили заголовки. Затем в AutoCAD запускается команда «spline» и «paste» для обозначения первой точки эскиза. Жмем «enter» до конца выполнения процесса. Аэродинамический профиль в основном обрабатывается таким образом, что каждая хорда становится отдельным элементом, это весьма удобно для изменения масштаба и геометрии.

Рисование и взаимное расположение профилей в соответствие плану. Передняя кромка и лонжероны должны быть тщательно доведены до нужного размера, при этом надо помнить про толщину обшивки. На чертеже, следовательно, лонжероны должны быть нарисованы уже, чем они есть на самом деле. Желательно сделать лонжероны и переднюю кромку выше, чем они есть на самом деле, для того, чтобы рисунок лег ровнее. Также пазы на лонжеронах должны быть расположены таким образом, чтобы оставшаяся часть лонжерона уместилась в нервюрах, но осталась при этом квадратной.

На рисунке показаны основные аэродинамические профиля перед тем, как они будут разбиты на промежуточные.

Лонжерон и совместная с ним передняя кромка соединены вместе, чтобы потом их можно было исключить из построения.

Аэродинамические профили сопряжены вместе и образуют форму крыла при видимом лонжероне и передней кромке.

Лонжерон и передняя кромка удалены с помощью операции «subtract», остальные части крыла показаны.

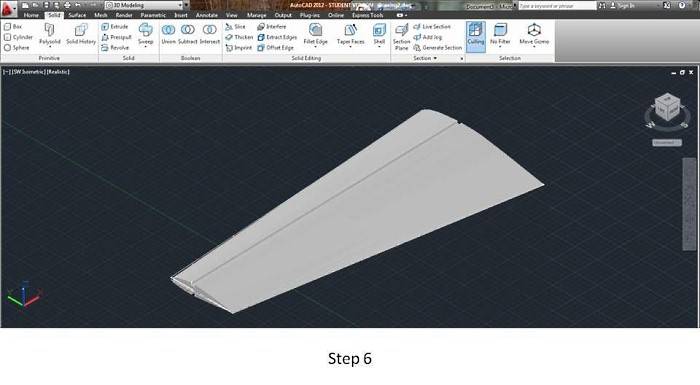

Крыло вытягивается с помощью функции «solidedit» и «shell». Далее выделяются поочередно плоскости корневой части крыла и законцовки, удаляются, а то, что получается и есть обшивка крыла. Поэтому внутренняя часть обшивки крыла является основой для нервюр.

С помощью функции «плоскость сечения» формируются эскизы каждого профиля.

После этого под командой «плоскость сечения» выбирается создание раздела. С помощью этой команды созданные профили во всех точках профиля могут быть отображены. Для помощи в выравнивании нервюр крыльев я строго рекомендую создать на каждом сечении горизонтальную линию от задней кромки крыла до передней. Это позволит правильно выровнять крыло, если оно построено с кручением, а также сделать его прямым.

Поскольку эти шаблоны на самом деле созданы с учетом обшивки крыльев, внутренняя линия профилей является правильной линией для построения нервюр.

Теперь, когда все нервюры промаркированы с помощью команды «text», они готовы к печати. На каждой странице с нервюрами я разместил схематически коробку с площадкой, доступной для печати на принтере. Маленькие нервюры можно печатать на толстой бумаге, а для крупных аэродинамических профилей подойдет обычная бумага, которая затем усиливается перед вырезанием.

Выбор правильного аэродинамического профиля

Выбор правильного профиля определяет правильное поведение самолёта в воздухе. Ниже я привожу ссылку на простой и доступный инструмент для проверки аэродинамических профилей. В качестве основы для выбора профилей я выбрал концепцию, согласно которой длина хорды на законцовке крыла равна половине длины хорды в корневой части. Наилучшее решение того, чтобы не допустить срыв потока на крыле, которое я нашел, заключалось в резком сужении крыла на законцовке без возможности сохранения управления самолётом до набора достаточной скорости. Я добился этого с помощью разворота крыла вниз на конце и через тщательный подбор корневых и концевых профилей.

В корне я выбрал аэродинамический профиль S8036 с толщиной крыла в 16% от длины хорды. Такая толщина позволила заложить лонжерон достаточной прочности, а также выдвижные шасси внутри крыла. Для концевой части был выбран профиль – S8037, который также имеет толщину в 16% от толщины хорды. Такое крыло будет уходить в срыв при большом коэффициенте подъёмной силы, а также при большем угле атаки, чем S8036 при том же числе Рейнольдса (этот термин служит для сравнения профилей разного размера: чем больше число Рейнольдса, тем больше хорда). Это значит, что при том же числе Рейнольдса в корневой части крыла срыв произойдет быстрее, чем на законцовке, но контроль за управлением сохранится. Однако, даже если длина хорды корня в два раза больше длины хорды законцовки, она имеет число Рейнольдса в два раза большее, а увеличение числа приведет к задерживанию сваливания. Именно поэтому, я развернул законцовку крыла вниз, так что оно перейдет в сваливание только после корневой части.

Ресурс для определения аэродинамических профилей: airfoiltools.com

Предназначение механизации

Применяя такие крылья, удалось достичь сильного увеличения значения подъемной силы аппарата. Значительное увеличение этого показателя привело к тому, что сильно уменьшился пробег самолета при посадке по полосе, а также уменьшилась скорость, с которой он приземляется или взлетает. Назначение механизации крыла также в том, что она улучшила устойчивость и повысила управляемость такой большой авиамашины, как самолет. Это особенно стало заметно, когда летательный аппарат набирает высокий угол атаки. К тому же стоит сказать, что существенное снижение скорости посадки и взлета не только увеличило безопасность выполнения этих операций, но и позволило сократить затраты на строительство взлетных полос, так как появилась возможность их сокращения по длине.

Принцип действия

Дым показывает движение воздуха, обусловленное взаимодействием крыла с воздухом. Подъёмная сила крыла создаётся за счёт разницы давлений воздуха на нижней и верхней поверхностях. Давление же воздуха зависит от распределения скоростей воздушных потоков вблизи этих поверхностей.

Одним из распространённых объяснений принципа действия крыла является ударная модель Ньютона: частицы воздуха, сталкиваясь с нижней поверхностью крыла, стоящего под углом к потоку, упруго отскакивают вниз («скос потока»), согласно третьему закону Ньютона, толкая крыло вверх. Данная упрощённая модель учитывает закон сохранения импульса, но полностью пренебрегает обтеканием верхней поверхности крыла, вследствие чего она даёт заниженную величину подъёмной силы.

В другой распространённой, но неверной модели возникновение подъёмной силы объясняется разностью давлений на верхней и нижней сторонах профиля, возникающей согласно закону Бернулли: на нижней поверхности крыла скорость протекания воздуха оказывается ниже, чем на верхней, поэтому подъёмная сила крыла направлена снизу вверх. Обычно рассматривается крыло с плоско-выпуклым профилем: нижняя поверхность плоская, верхняя — выпуклая. Набегающий поток разделяется крылом на две части — верхнюю и нижнюю, — при этом, вследствие выпуклости крыла, верхняя часть потока должна пройти больший путь, нежели нижняя. Для обеспечения неразрывности потока скорость воздуха над крылом должна быть больше, чем под ним, из чего следует, что давление на верхней стороне профиля крыла ниже, чем на нижней; этой разностью давлений обуславливается подъёмная сила. Однако данная модель не объясняет возникновение подъёмной силы на двояковыпуклых симметричных или на вогнуто-выпуклых профилях, когда потоки сверху и снизу проходят одинаковое расстояние.

Для устранения этих недостатков Н. Е. Жуковский ввёл понятие циркуляции скорости потока; в 1904 году им была сформулирована теорема Жуковского. Циркуляция скорости позволяет учесть скос потока и получать значительно более точные результаты при расчётах.

Положение закрылков (сверху вниз): 1) Наибольшая эффективность (набор высоты, горизонтальный полёт, снижение) 2) Наибольшая площадь крыла (взлёт) 3) Наибольшая подъёмная сила, высокое сопротивление (заход на посадку) 4) Наибольшее сопротивление, уменьшенная подъёмная сила (после посадки)

Одним из главных недостатков вышеприведённых объяснений является то, что они не учитывают вязкость воздуха, то есть перенос энергии и импульса между отдельными слоями потока (что и является причиной циркуляции). Существенное влияние на крыло может оказать поверхность земли, «отражающая» возмущения потока, вызванные крылом, и возвращающая часть импульса обратно (экранный эффект).

Также в приведённых объяснениях не раскрывается механизм передачи энергии от крыла к потоку, то есть совершения работы самим крылом. Хотя верхняя часть воздушного потока действительно имеет повышенную скорость, геометрическая длина пути не имеет к этому отношения — это вызвано взаимодействием слоёв неподвижного и подвижного воздуха и верхней поверхности крыла. Поток воздуха, следующий вдоль верхней поверхности крыла, «прилипает» к ней и старается следовать вдоль этой поверхности даже после точки перегиба профиля (эффект Коанда). Благодаря поступательному движению, крыло совершает работу по разгону этой части потока. Достигнув точки отрыва у задней кромки, воздух продолжает своё движение вниз по инерции вместе с массой, отклонённой нижней поверхностью крыла, что в сумме вызывает скос потока и возникновение реактивного импульса. Вертикальная часть этого импульса и вызывает подъёмную силу, уравновешивающую силу тяжести, горизонтальная же часть уравновешивается лобовым сопротивлением.

На самом деле, обтекание крыла является очень сложным трёхмерным нелинейным, и зачастую нестационарным, процессом. Подъёмная сила крыла зависит от его площади, профиля, формы в плане, а также от угла атаки, скорости и плотности потока (числа Маха) и от целого ряда других факторов.

Крыло самолета

Основной несущей поверхностью, создающей подъемную силу, является крыло самолета. Профиль крыла, как правило, имеет изогнутую каплеобразную форму, как показано на рисунке.

При обтекании крыла воздушным потоком скорость воздуха, проходящего вдоль верхней части крыла, превышает скорость нижнего потока. При этом статическое давление воздуха вверху становится ниже, чем под крылом. Разница давлений и толкает крыло вверх, создавая подъемную силу. Поэтому для обеспечения разницы давлений все профили крыла делаются несимметричными. Для крыла с симметричным профилем при нулевом угле атаки подъемная сила в горизонтальном полете равна нулю. При таком крыле единственным способом ее создания является изменение угла атаки. Существует еще одна составляющая подъемной силы — индуктивная. Она образуется из-за скоса потока воздуха искривленной нижней поверхностью крыла вниз, что естественным образом приводит к возникновению обратной силы, направленной вверх и воздействующей на крыло.
