Самолет дьявола ТУ-134

Переход на внутрисоюзное использование

В конце 60-х и начале 70-х основным полем эксплуатации самолета ТУ-134 остаются международные линии. Среди внутрисоюзных направлений этим лайнером закрыты были только 12 — из столицы в самые крупные города страны.

Переломным стал 1972 год, май которого ознаменовался серьезной трагедией с участием Ан-10, который был основной машиной на внутренних авиалиниях. В результате крушения погибли 112 человек.

В срочном порядке принимается решение временного отказа от использования Ан-10, до выяснения причин авиакатастрофы и их анализа, и замены его ТУ-134. Однако авиаполосы многих советских городов не были предназначены для посадки и взлета лайнера и была отдана команда их незамедлительного переоборудования.

Расследование указанной авиакатострофы привело к тому, что годом позже — в 1972 — от использования Ан-10 было принято решение отказаться вовсе.

В 80-м году воздушное судно получило еще одно обновление, получившее обозначение ТУ-134Б. Изменения коснулись количества пассажиро-мест, которое увеличилось до 96, взлетной массы, увеличенную до 47000кг. Помимо этого решено было полностью отказаться от штурмана.

На очереди был еще один проект с индексом «Д», предполагавший установку на лайнер модернизированные силовые установки с усиленной тягой, однако свет он не увидел, в связи с полным прекращением производства «туполенка» в 1989 году. Однако за это время были созданы модификации для самых разных нужд, в том числе и военных.

Примером может служить ТУ-134, на котором штурманский состав экипажей дальней и штурмовой авиации выполнял тренировки по стратегическому взаимодействию и бомбометанию.

За весь период своего выпуска, то есть с 66-го по 89-й года, всеми пассажирскими разновидностями самолетов ТУ-134 было перевезено около полумиллиарда человек. Постепенный вывод его из эксплуатации обуславливался приобретением новых более экономичных и современных машин. Еще одной причиной являлось простое устаревание «свистков».

Например, из-за введения Евросоюзом новых норм уровня «шумности» воздушных судов в 2000-х годах пришлось отказать от использования авиалайнера на зарубежных направлениях.

Поклонники отечественного авиастроения создали специальный реестр самолетов, в котором можно посмотреть где сегодня еще можно найти ту или иную машину, в том числе и ТУ-134. Этот список легко можно найти на форумах авиалюбителей.

Модификации Ту-134УБЛ

Ту-134УБЛ отличается особенной конструкцией носа, которая выполнена по идентичной схеме, что и ряд наиболее известных бомбардировщиков отечественной разработки. Существуют и другие модификации летательного аппарата:

  1. Модификация УБК предназначена для тренировки экипажа сверхзвукового ракетоносца-бомбардировщика Ту-22М. Данная модель оснащена дополнительным местом для штурмана, оборудованным современным комплексом для навигации. Ту-134УБК является единственной модификацией, которая была выпущена в 1983 году. Сегодня летательный аппарат находится на вооружении ВВС Украины.
  2. УБКМ представляет собой вариацию Ту-134, предназначенную для обучения экипажа Ту-22М, состоящего на вооружении военно-морского флота РФ. Первая модификация была создана в 1996 году на пушкинском авиаремонтном заводе.

Ту-134УБЛ

На сегодняшний день в эксплуатации находится 1 модель УБК и несколько УБКМ. Модификация СХ предназначалась для сельскохозяйственных нужд, УБЛ-Ш разрабатывалась для того, чтобы осуществлять обучение летчиков стратегической и морской авиации. Вариант ЛК рассчитан на космические программы и тренировочный процесс по адаптации космонавтов к условиям невесомости. Модификации Ш-1 и Ш-2 использовались для тренировки пилотов фронтовой авиации и штурманов военно-воздушных сил.

Ту-134УБК

Модификация УБК предназначена для обучения навигаторов-штурманов бомбардировщиков Ту-22, а также для пилотов гражданской авиации. В отличие от пассажирской версии самолета, УБК/УБЛ имеют непрозрачную носовую часть фюзеляжа, обладающую формой, идентичной летательному аппарату Ту-22МЗ. За все время было сконструировано всего 2 УБК, поступивших в распоряжение морской авиации. Модификацию УБЛ получили учебные полки летных училищ и дальняя авиация.

Ту-134УБК

Ту-134УБКМ

Главным назначением версии УБЛ считается подготовка летчиков, управляющих стратегическими ракетоносцами Ту-160 и дальними бомбардировщиками Ту-22МЗ. В 2011 году Главкомат ВВС РФ получил предписание на замену самолетов Ту-134УБЛ и модификации «Ш» на новые модели, выполненные на платформе летательных аппаратов Ту-204 и Ту-214. В настоящий момент осуществляется масштабная реконструкция модификаций УБЛ в более современную модификацию Ту-134Б-3.

Ту-134УБКМ

Лётно-технические характеристики

Схема Ту-134

Ту-134АТу-134Б-3Ту-134Ш
Габариты
Длина37,1 м37,1 м37,1 м
Размах крыла29 м29 м29 м
Высота9,02 м9,02 м9,02 м
Диаметр фюзеляжа2,9 м2,9 м2,9 м
Ширина салона2,61 м2,61 м2,61 м
Высота салона1,96 м1,96 м1,96 м
Число мест
Экипажа433
Пассажиров768012
Масса
Взлётная47 т47,6 т47 т
Коммерческая8,2 т9 т
Посадочная43 т43 т43 т
Запас топлива13,2 т14,4 т16,5 т
Лётные данные
Крейсерская скорость850 км/ч880 км/ч885 км/ч
Дальность полёта2100 км2020 км1890 км
Эксплуатационный потолок12 100 м10 100 м11 900 м
Длина взлётно-посадочной полосы2200 м2550 м2200 м
Двигатели2 × 6800 кгс (Д‑30‑II)2 × 6930 кгс (Д‑30‑III)2 × 6800 кгс (Д‑30‑II)
Расход топлива (взлётн. режим)8296 кг/ч8454,6 кг/ч
Расход топлива (крейсер. режим)2300 кг/ч2062 кг/ч
Расход топлива2907 кг/ч3182 кг/ч
Удельный расход топлива45 г/(пасс.⋅км)45,2 г/(пасс.⋅км)

Конструкция остроносого самолета

Самолет оснащается носовой частью фюзеляжа, похожей на Ту-22МЗ. Модификация включает в себя оптоэлектронное прицельное и навигационное оборудование, соответствующее вооружению наиболее распространенных бомбардировщиков. Проект предусматривал штангу, необходимую для воздушной дозаправки, но согласно американо-советским договорам использовать ее не стали. Два авиационных двигателя были разработаны генеральными конструкторами Решетниковым и Соловьевым.

Конструкция Ту-134УБЛ

Первые работы по модернизации лайнера были проведены в начале 1970 года. Конструкторы увеличили фюзеляж на 2 метра в длину. Экспортные варианты летательного аппарата предполагали установку радиолокационной станции вместо штурманского кресла. Для размещения учебного вооружения предусмотрено место под центропланом. На самолет может устанавливаться четыре многозамковых бомбодержателя, но международные договоренности запрещают использование подобного оснащения.

Средняя и носовая часть летательного аппарата выполнены в виде единой гермокабины. Хвостовая негерметичная часть предназначена для размещения органов управления и некоторых агрегатов электрооборудования. Каналы крена оснащены перманентно работающими пружинными загружателями.

История создания

Согласно распространенной точке зрения, инициатор создания Ту-134 — Никита Сергеевич Хрущев. Генеральный секретарь Советского Союза во время своего визита во Францию был настолько впечатлен демонстрационным полетом «Каравеллы», что вернувшись на родину поставил перед Советом министров задачу создать пассажирский лайнер для потребностей гражданской авиации. В 60-х годах поршневые самолеты стали постепенно сменяться реактивными, которые были способны развивать высокую скорость и брать на борт большее количество пассажиров.

Первым реактивным самолетом Советского Союза стал Ту-104, разработанный в конструкторском бюро Туполева. Для его создания использовались чертежи и схемы советского тяжелого двухмоторного многоцелевого реактивного самолета Ту-16. При разработке первого советского ближнемагистрального реактивного пассажирского лайнера были использованы узлы предыдущей разработки Ту-104, которые уменьшились в размерах на 1/5 от габаритов оригинальной конструкции. Ту-104 отличается увеличенным диаметром фюзеляжа и измененной конструкцией крыла.

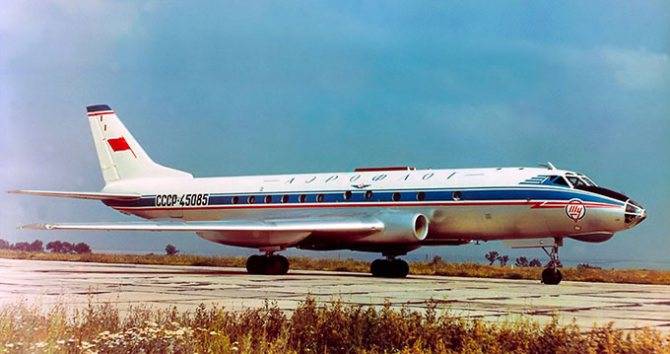

Ту-104

Ту-124 представляет собой уменьшенную копию Ту-104, на которой впервые были задействованы двухконтурные турбореактивные силовые агрегаты. После пробного запуска Ту-124, закончившегося неудачей, перед советскими конструкторами была поставлена задача создать достойную замену пассажирскому самолету, рассчитанному на короткие перелеты. Ту-134УБЛ выпускался Харьковским авиационным заводом до 1984 года. За этот период было выпущено 9 десятков самолетов данной модификации.

Ту-124

Основным предназначением Ту-134УБЛ является подготовка пилотов бомбардировщиков в различных метеорологических условиях. Курсанты обучаются управлению тяжелым самолетом, а также особенностям взлета и захода на посадочную полосу в автоматическом и директорном режимах. УБЛ предназначен для одновременного обучения дюжины курсантов, размещающихся в трех рядах салона и поочередно проходящих подготовку на кресле второго пилота. Согласно кодификации NATO, самолету УБЛ был присвоен индекс «Crusty-B».

Вам доводилось летать на Ту-134УБЛ

ДаНет

Конструкция самолета

Характеристики Ту-134, ближнемагистрального пассажирского самолета, сделали его одним из лучших лайнеров в своем сегменте. По конструкции он считается цельнометаллическим свободнонесущим низкопланом со стреловидными крыльями. На летательный аппарат устанавливаются двухконтурные турбореактивные двигатели, расположенные в хвостовой части, что снижает уровень шума и делает перелет комфортным для пассажиров.

Конструкция Ту-134

Силовая установка, использующаяся в летательном аппарате, базируется на двухконтурной модели Д-30 в различных модификациях. Предшественники использовали тросовую систему. Идентичное решение применялось в реактивных пассажирских самолетах и военных бомбардировщиках вроде Ту-16. Конструкция кабины пилота и салона варьируется в зависимости от модификации воздушного лайнера. К примеру, модель Ту-134А располагала четырьмя креслами для членов экипажа. В версии «Б» количество кресел составляло 3, поскольку было упразднено место штурмана.

Конструкция Ту-134

Крыло отличается отсутствующими предкрылками и наличием двухщелевых закрылок. Фюзеляж — удлиненная версия Ту-124. Оперение судна — Т-образное, шасси располагает тремя стойками: передняя убирается в специальный отсек в дне фюзеляжа, для двух основных стоек с двухосевой конструкцией предусмотрены ниши в гондолах под крыльями.

Фюзеляж

Первые версии самолета отличались остекленным носом и тормозным щитком под центропланом. Современные вариации оснащаются радиолокационной системой и гидроусилителем, упрощающим управление. Конструкция фюзеляжа в целом повторяет самолет Ту-124, однако он на 7 метров длинней, чем у предыдущей модели.

Крыло

Крылья самолета обладают стреловидной формой. Крылья механизированы двухщелевыми закрылками и интерцепторами, выпускаемыми только на твердой поверхности. Крыло имеет площадь 127 м2 и включает в себя: центроплан, шасси, гондолы, нервюры, стрингеры, интерцепторы и лонжероны. При аварийной посадке предусмотрено 4 люка, 2 из которых выходит непосредственно на крылья.

Силовая установка

Силовая установка расположена в хвостовой части на пилонах, что значительно снижает уровень шума в салоне. Первые модификации оснащались двигателями Д-30, запуск которых осуществлялся благодаря двум стартер-генераторам. На серийных лайнерах были установлены двухконтурные турбореактивные силовые установки, сконструированные Соловьевым. Запускается двигатель при помощи воздушного стартера, получающего порцию сжатого воздуха от ВСУ, и от электронной системы зажигания.

Топливная и гидросистема

Летательный аппарат оснащается тремя независимыми гидросистемами — основной, тормозной и автономной. Для функционирования основной гидросистемы предусмотрено 2 гидронасоса, отвечающих за выпуск и уборку шасси, управление разворотом колес и интерцепторами. Работает она от двух гидроаккумуляторов, подпитывающих основную систему. Для аварийной и тормозной остановки колес лайнер оснащен тормозной гидросистемой, давление в которой создает насос с электрическим приводом.

Кабина пилота и салон

Некоторые версии Ту-134А оснащались застекленным носом, в других использовался «глухой» или «деревянный» нос. В подобных модификациях штурман вынужден был располагаться в проходном помещении для того, чтобы сэкономить пространство в багажном отсеке. Для отделки стен кабины использовались облегченные материалы. Полки багажного отсека были выполнены из пенопласта и фанеры. В бизнес-классе пассажирские кресла отличаются повышенной мягкостью и большим расстоянием друг от друга.

Кабина Ту-134

Салон самолета и лучшие места

Число пассажирских мест в салоне Ту-134 зависит от его модели и компоновки салона. Больше всего кресел установлено в модификации Ту-134Б-3, способного перевозить 80 пассажиров.

Особенностью лайнера является то, что некоторые первые кресла расположены так же, как и в железнодорожном вагоне, спиной вперед. То есть, получается, что пассажиры в двух рядах кресел сидят лицом друг к другу. При этом между ними находится столик.


Салон Ту-134

Основная часть лайнеров имеет двухклассовую компоновку салона. При этом в бизнес-классе установлены более мягкие кресла. Их шаг (расстояния между ними) варьирует от метра до 1,3 метра. Кроме того, кресла в этом классе раскладываются более основательно. Это обеспечивает больше удобств во время полета.

Лучшими местами здесь являются те, которые расположены у иллюминаторов. Ведь иметь возможность для хорошего обзора – гораздо лучше, чем просто смотреть на сидящих впереди пассажиров.

Во втором ряду места менее хорошие. Они находятся вблизи подсобных помещений. Рядом располагается и туалет.

Эконом-класс в Ту-134 начинается с 5-го ряда и заканчивается 19-ым. Схема расположения кресел такая же, как в бизнес-классе, «2-2». Между креслами имеется довольно широкий проход.

Лучшими местами признаются те, которые находятся в 5-ом и 13-ом рядах. Плюсом является достаточно большое место для ног.

Неудобные места находятся в 18-ом (19-ом, зависит от компоновки салона) ряду. Причина – этот ряд находится в непосредственной близости от туалета.

Остальные места можно назвать стандартными. Они практически не отличаются друг от друга. Пассажиры, сидящие у иллюминаторов, имеющие возможность для хорошего обзора, вынуждены, если нужно выйти, обращаться к соседу, сидящему у прохода, с просьбой встать и пропустить. Те, кто сидит у прохода, могут вставать, когда захотят, не обращаясь ни к кому с просьбами. Однако, передвигающиеся по проходу пассажиры и бортпроводники могут иногда мешать таким пассажирам.

Неудобством для сидящих у проходов, в случае, если кресла расположены ближе к туалету, является и появление очереди пассажиров. При этом, чем ближе ряд находится к туалету, тем вероятнее возникновение очереди, тем больше здесь минусов.


Схема пассажирских мест Ту-134

На вооружении[править | править код]

Состоит на вооружении

Россия:

  • 929-й Государственный лётно-испытательный центр Министерства обороны имени В. П. Чкалова
  • 859-й Центр боевого применения и переучивания личного состава авиации ВМФ (авиабаза Ейск) — 2 Ту-134УБ-Л в нелетном состоянии, также по одному Ту-134А-4 и Ту-134УБЛ по состоянию на 2020 год. По факту летающий Ту-134УБ-Л конвертирован в Ту-134А-4 без нанесения признака.
  • 43-й Центр боевого применения и переучивания летного состава дальней авиации (авиабаза Дягилево)
  • 27-й Смешанный авиационный полк (Авиабаза Тамбов, бывш. аэродром ТВВАУЛ им. М.Расковой) — эскадрилья Ту-134УБЛ. Кроме того, на хранении около 25 Ту-134УБЛ
  • Челябинский Краснознаменный военный авиационный институт штурманов — 5 Ту-134УБЛ (аэродром Шагол)

Состоял на вооружении

СССР — состоял на вооружении вплоть до распада страны в 1991 году

Украина:

  • 184-й гвардейский тяжёлый бомбардировочный авиаполк — 6 Ту-134УБЛ базировались на авиабазе Прилуки. 2 единицы стали экспонатами Государственного музея авиации Украины и Полтавского музея дальней и стратегической авиации.
  • 33-й Центр боевого применения и переучивания лётного состава ВВС Украины — 1 Ту-134УБК (авиабаза Кульбакино, г. Николаев). Снят с вооружения в 1994 году.

Модификации

Было создано немало модификаций ТУ-134 для самых различных целей, в свете чего можно говорить не только о выдающихся летных характеристиках воздушного судна, но и заложенной в его конструкцию возможностей модификации. Список представлен следующими моделями:

  • ТУ-134 — первая модель, вмещавшая 72 пассажира (двигатели без реверса, тормозной щиток под фюзеляжем);
  • ТУ-134А — двигатели Д-30 второго поколения с реверсом и более низким расходом топлива, пассажировместимость — 76 человек;
  • ТУ-134А-2 — модификация с остекленным носом;
  • ТУ-134А-3 — установлены двигатели Д-30 третьего поколения;
  • ТУ-134АК — салон разделался на два класса: первый, имевший 24 посадочных места, и люкс — 13 мест. Обладал второй дверью для пассажиров. Использовался высшими чинами ВВС и в правительственных нуждах;
  • ТУ-134А «салон» — все аналогично предыдущей модели, исключая вторую дверь.
  • ТУ-134Б — количество пассажирских мест увеличено до 80, экипаж сокращен до 3 человек, снижен вес пустого самолета, установлено новое радиолокационное оборудование, улучшено управление, некоторые обладают повышенным запасом топлива;
  • ТУ-134Б-3 — установлены двигатели Д-30 третьего поколения;
  • ТУ-134БВ — модификация специально разработана для доставки околокосмических и космических аппаратов (челноков) на низкую орбиту, с целью их последующего запуска;
  • ТУ-134Б «салон» — отличается повышенным уровнем комфорта, наличием второй двери для выхода пассажиров в задней части фюзеляжа;
  • ТУ-134ЛК — самолет-лаборатория, часть программы тренировки космонавтов;
  • ТУ-134М — разработка 1993 года, где планировалась установка двигателей нового типа — дальше проекта не пошел;
  • ТУ-134С — модификация модели «А» под грузовые перевозки — в серию не пошел;
  • ТУ-134СХ — модель разработанная для нужд сельскохозяйственной промышленности;
  • ТУ-134УБЛ — выступает в качестве тренажера для летчиков стратегической авиации и их экипажей. Отличительной особенностью является специальная конструкция носа воздушного судна, аналогичная с такими машинами, как бомбардировщик ТУ-160.
  • ТУ-134УБЛ-Ш- отличием от предыдущей версии является наличие места для штурмана самолетов стратегической авиации, собственно для кого воздушное судно и является тренажером. Установленное оборудование (комплекс навигации НК-45 и бомбодержатели серии МБД) позволяет в реальных условиях отрабатывать бомбометание и ракетные пуски. Является часть программы подготовки штурманов для сверхзвукового бомбардировщика ТУ-22М и его модификаций.
  • ТУ-134Ш — модификация, предназначенная для тренировки штурманов самолетов-бомбардировщиков фронтовой и дальней авиации. Используется для подготовки специалистов на ТУ-22 и 22М.
  • ТУ-134Ш-СЛ — самолет-лаборатория, предназначенная для испытаний радиолокационного оборудования и радиоэлектронного оружия;
  • ТУ-134А-3М — модель для VIP-персон. Создано 6 штук по индивидуальным заказам.

Огромное количество модификаций только подтверждает популярность и востребованность модели.

Обзор и характеристики Ту-134

Аэродинамически Ту-134 представляет собой цельнометаллический свободнонесущий низкоплан нормальной схемы. Хвостовое оперение Т-образное. Силовая установка лайнера представлена двумя двигателями, установленными в хвостовой части.

Лётно-технические характеристики Ту-134:

Ту-134АТу-134Б-3Ту-134Ш
Габариты
Длина, м37,137,137,1
Размах крыла, м292929
Высота, м999
Диаметр фюзеляжа, м2,92,92,9
Ширина салона, м2,62,62,6
Высота салона, м222
Число мест
Экипажа433
Пассажирских768012
Масса
Взлётная, т4747,647
Коммерческая, т8,29
Посадочная, т434343
Запас топлива, т13,214,416,5
Лётные данные
Крейсерская скорость, км/ч850880885
Дальность полёта, км210020201890
Эксплуатационный потолок, м12 10010 10011 900
Длина ВПП, м220025502200
Двигатели2 × 6800 кгс2 × 6930 кгс2 × 6800 кгс
(Д‑30‑II)(Д‑30‑III)(Д‑30‑II)
Расход топлива (взлётн. режим)8296 кг/ч8454,6 кг/ч
Расход топлива (крейсер. режим)2300 кг/ч2062 кг/ч
Расход топлива2907 кг/ч3182 кг/ч
Удельный расход топлива45г/(пасс.⋅км)45,2г/(пасс.⋅км)

История

После того, как француз Sud-Aviation представил двигатели на пилоне в задней части фюзеляжа на Caravelle , производители авиалайнеров по всему миру поспешили принять новую конфигурацию. Его преимущества – более чистый воздушный поток над крыльями без гондол и пилонов и снижение шума в кабине. С другой стороны, размещение тяжелых двигателей в задней части создавало трудности с расположением центра тяжести по отношению к центру тяги , который находился на уровне крыльев. Чтобы освободить место для двигателей, хвостовую часть пришлось переместить в хвостовую часть, которая должна была быть сильнее и, следовательно, тяжелее, что еще больше усугубило конструкцию тяжелого хвостового оперения.

Во время своего визита во Францию ​​в 1960 году советский лидер Никита Хрущев был настолько впечатлен спокойствием каравеллы, что1 – го Августа 1 960ОКБ Туполева получило официальную директиву о создании Ту-124А с аналогичной компоновкой двигателя. Требование было также мотивировано необходимостью замены медленно устаревающего поршневого двигателя Ил-14 во внутренних линиях. В 1961 году советская государственная авиакомпания « Аэрофлот» обновила свои спецификации, увеличив полезную нагрузку и пассажировместимость.

Первый прототип Ту-124А, СССР-45075, совершил первый полет на 29 июля 1963 г.. Тогда22 октября 1963 г.Британский прототип BAC One-Eleven , имевший аналогичное положение, разбился с потерей всего экипажа  (в) во время испытания характеристик падения самолета. Самолет накренился: поднятый стабилизатор остался в турбулентном следе от крыльев ( глубокое сваливание ), что не позволило ему выйти из сваливания. В результате хвостовая часть Ту-124А увеличена на 30% для большей эффективности управления.

Двигатели на старте производства Ту-134 не имели реверсора тяги, что делало этот самолет одним из немногих авиалайнеров, на которых для посадки использовался тормозной парашют. Большая часть бортовой электроники работает на постоянном токе. Линия первых советских авиалайнеров была получена непосредственно от стратегического бомбардировщика Ту-16 , а Ту-134 имел стеклянную носовую часть для штурмана и шасси с шинами низкого давления, чтобы аэродромы могли работать без покрытия.

Серийное производство устройства началось в 1966 году и закончилось в 1984 году постройкой 852 единиц. Виюль 2011В строю еще 104 самолета. Первоначально самолет имел 56 кресел в одноклассной конфигурации или 50 кресел в двухклассной конфигурации.

В 1968 году Туполев начал работы над усовершенствованной версией Ту-134 вместимостью 72 места с вспомогательной силовой установкой в ​​хвостовой части. В результате максимальная дальность полета была уменьшена с 3100 до 2770 километров. Модернизированные двигатели Соловьева Д-30 теперь имеют реверсор тяги, заменяющий громоздкий парашют. Первый Ту-134А, переделанный из серийного Ту-134, совершил первый полет на22 апреля 1969 г. и его первый коммерческий рейс на 9 ноября 1970 г.. Усовершенствованная версия Ту-134Б была запущена в производство в 1980 году, со временем штурманское положение было снято с производства, а вместимость была увеличена до 96 мест. Потом начали разрабатывать Ту-134Д с увеличенной тягой двигателя, но проект свернули.

Самолет пережил большое количество аварий, так как было уничтожено 72 самолета.

Технические характеристики

Самолет Ту-134 (дьявол небес) способен без дозаправки преодолевать расстояния до 2 тыс. км, и набирать высоту соответствующую 12 км. Пассажиро-вместимость машины варьируется от 60 до 80 человек (в зависимости от модели). В самолетах, действующих на международных маршрутах, салон разделён на классы, и соответственно вмещает меньше пассажиров, чем внутренние перевозчики.

Вес самолета

В зависимости от модификации вес ТУ-134 изменялся. Так, масса пустой базовой проектной модели с застекленным носом была всего 29 000 кг. При этом его взлетный и посадочный вес соответствовал 43 000 кг, а максимальный взлетный — 45 т. Но уже первая серийная модификация Ту-134А имеет взлетный вес 47 000 кг, что позволяло машине поднять в воздух почти 20 т груза. У модернизированного Ту-134Б конструкторы еще снизили массу пустого самолёта, и тем самым увеличили грузоподъемность машины.

Скорость самолета

Скорость первых моделей Ту -134 не превышала 780 км\ч, но вскоре параметры крейсерской скорости модификации А были повышены до 850 км\ч.

Для сравнения крейсерская скорость Боинга 737-500, выпущенного в конце 80-х, — 807 км\ч.

Межремонтный ресурс

В 2002 г. Роскосмос и Минтранс РФ утвердили срок службы российских авиалайнеров. Так для Ту-134 и его модификаций А и Б, которые эксплуатируются отечественными предприятиями, был установлен межремонтный ресурс в количестве 8 тысяч летных часов на 5 тысяч полетов сроком на 9 лет (решение n 24.9-113ГА).

Аэродинамика Ту-134А (Бехтир)

В 1977 г. выходит пособие для авиационных вузов В.П. Бехтира «Практическая аэродинамика самолета Ту-134А». В учебнике подробно и доступно изложены геометрические и компоновочные выкладки самолета. Автор анализирует летные возможности машины, как для стандартных ситуаций, так и для внештатных (в случаях отказа двигателя или обледенения самолета).

Он подчеркивает, что именно инженерное решение разместить двигатели в хвосте фюзеляжа, на спец пилонах позволяла улучшить аэродинамические данные лайнера за счет применения «чистого крыла». А также свести к минимуму шумовые помехи в кабине летчиков и в салоне для пассажиров, и сократить нагрузку, оказываемую газовыми струями действующих двигателей на фюзеляж.

Время разбега самолета

На продолжительность взлета авиалайнера влияет масса самолета, аэродинамические особенности:

  • Ветер;
  • атмосферное давление;
  • влажность воздуха и прочие факторы.

Средняя цифра для ТУ-134 составляет 56 секунд при взлетной скорости 170 км\ч.

Технические характеристики

Самолет Ту-134 (дьявол небес) способен без дозаправки преодолевать расстояния до 2 тыс. км, и набирать высоту соответствующую 12 км. Пассажиро-вместимость машины варьируется от 60 до 80 человек (в зависимости от модели). В самолетах, действующих на международных маршрутах, салон разделён на классы, и соответственно вмещает меньше пассажиров, чем внутренние перевозчики.

Вес самолета

В зависимости от модификации вес ТУ-134 изменялся. Так, масса пустой базовой проектной модели с застекленным носом была всего 29 000 кг. При этом его взлетный и посадочный вес соответствовал 43 000 кг, а максимальный взлетный — 45 т. Но уже первая серийная модификация Ту-134А имеет взлетный вес 47 000 кг, что позволяло машине поднять в воздух почти 20 т груза. У модернизированного Ту-134Б конструкторы еще снизили массу пустого самолёта, и тем самым увеличили грузоподъемность машины.

Скорость самолета

Скорость первых моделей Ту -134 не превышала 780 км\ч, но вскоре параметры крейсерской скорости модификации А были повышены до 850 км\ч.

Для сравнения крейсерская скорость Боинга 737-500, выпущенного в конце 80-х, — 807 км\ч.

Межремонтный ресурс

В 2002 г. Роскосмос и Минтранс РФ утвердили срок службы российских авиалайнеров. Так для Ту-134 и его модификаций А и Б, которые эксплуатируются отечественными предприятиями, был установлен межремонтный ресурс в количестве 8 тысяч летных часов на 5 тысяч полетов сроком на 9 лет (решение n 24.9-113ГА).

Аэродинамика Ту-134А (Бехтир)

В 1977 г. выходит пособие для авиационных вузов В.П. Бехтира «Практическая аэродинамика самолета Ту-134А». В учебнике подробно и доступно изложены геометрические и компоновочные выкладки самолета. Автор анализирует летные возможности машины, как для стандартных ситуаций, так и для внештатных (в случаях отказа двигателя или обледенения самолета).

Он подчеркивает, что именно инженерное решение разместить двигатели в хвосте фюзеляжа, на спец пилонах позволяла улучшить аэродинамические данные лайнера за счет применения «чистого крыла». А также свести к минимуму шумовые помехи в кабине летчиков и в салоне для пассажиров, и сократить нагрузку, оказываемую газовыми струями действующих двигателей на фюзеляж.

Время разбега самолета

На продолжительность взлета авиалайнера влияет масса самолета, аэродинамические особенности:

  • Ветер;
  • атмосферное давление;
  • влажность воздуха и прочие факторы.

Средняя цифра для ТУ-134 составляет 56 секунд при взлетной скорости 170 км\ч.

Пассажирский самолет

Ту-134 – это узкофюзеляжный пассажирский авиалайнер, коммерческая эксплуатация которого началась уже в 1967 году. Первые же полеты показали, насколько эта машина надежна, устойчива и проста в обслуживании. Благодаря сочетанию таких нужных качеств Ту-134 уже через год после выхода в массовое производство приобрели германские и польские компании.

Кабина пилотов

Существует две основные модификации Ту-134 – это А и Б. Считается, что модель А имеет стеклянный нос, что обеспечивает экипажу колоссальный визуальный обзор, а самолеты типа Б – только «деревянный», то есть закрытый. На самом деле Ту-134А так же может иметь неостеклённую носовую часть. В кабине пилотов на таких моделях тесновато, и кресло штурмана расположено практически в проходе. Такое компромиссное решение приняли конструкторы с целью расширить багажный отсек, который располагается непосредственно за спиной штурмана. Там же находится и знаменитый «черный ящик».

Кабина любой модификации Ту-134 также состоит из нескольких перегородок, панелей управления, облегченной отделки стен и потолка, фанерных или выполненных из пенопласта багажных полок.

Взлет Ту 134. Вид из штурманской кабины.

Салон

Двух классовый пассажирский салон является самым распатроненным модификации.

В салоне бизнес-класса Ту-134 более мягкие сиденья. Расстояние между креслами от 1 метра до 1,3, что позволяет раскладывать их почти до горизонтального положения, и при этом не нарушать комфорт сидящего позади пассажира. Места бизнес-класса расположены в первых 2-х рядах пассажирского салона. Наиболее привлекательными считаются кресла у иллюминаторов, которые обеспечивают отличный обзор пассажирам. А наименее удобными здесь являются места 2-го ряда, граничащие с проходом, так как расположены в непосредственной близости от подсобных помещений и туалета.

В салоне эконом-класса кресла расположены, как и в бизнесе по типу «2-2», и потому между ними находится широкий проход, не характерный для категории «эконом». Обычно в салоне 14 рядов, но счет начинается с 5. Так что первый ряд эконома расположен под №5, а последний – под №19.

Лучшие места эконом-класса Ту-134 расположены в рядах 5 и 13, так как располагают большим промежутком для ног по сравнению с другими креслами.

А самыми неудачными признаны места в 18 — 19 рядах из-за близости туалетных помещений.
