Самолеты с вертикальным взлетом

Выбор платформы

Учитывая нынешние темпы создания новой авиационной техники, можно предположить, что перспективный СУВП/СВВП сможет пойти в части не ранее начала тридцатых годов. Таким образом, самолету предстоит служить в отдаленном будущем, что предъявляет особые требования к формированию его технического облика.


Горизонтальный полет

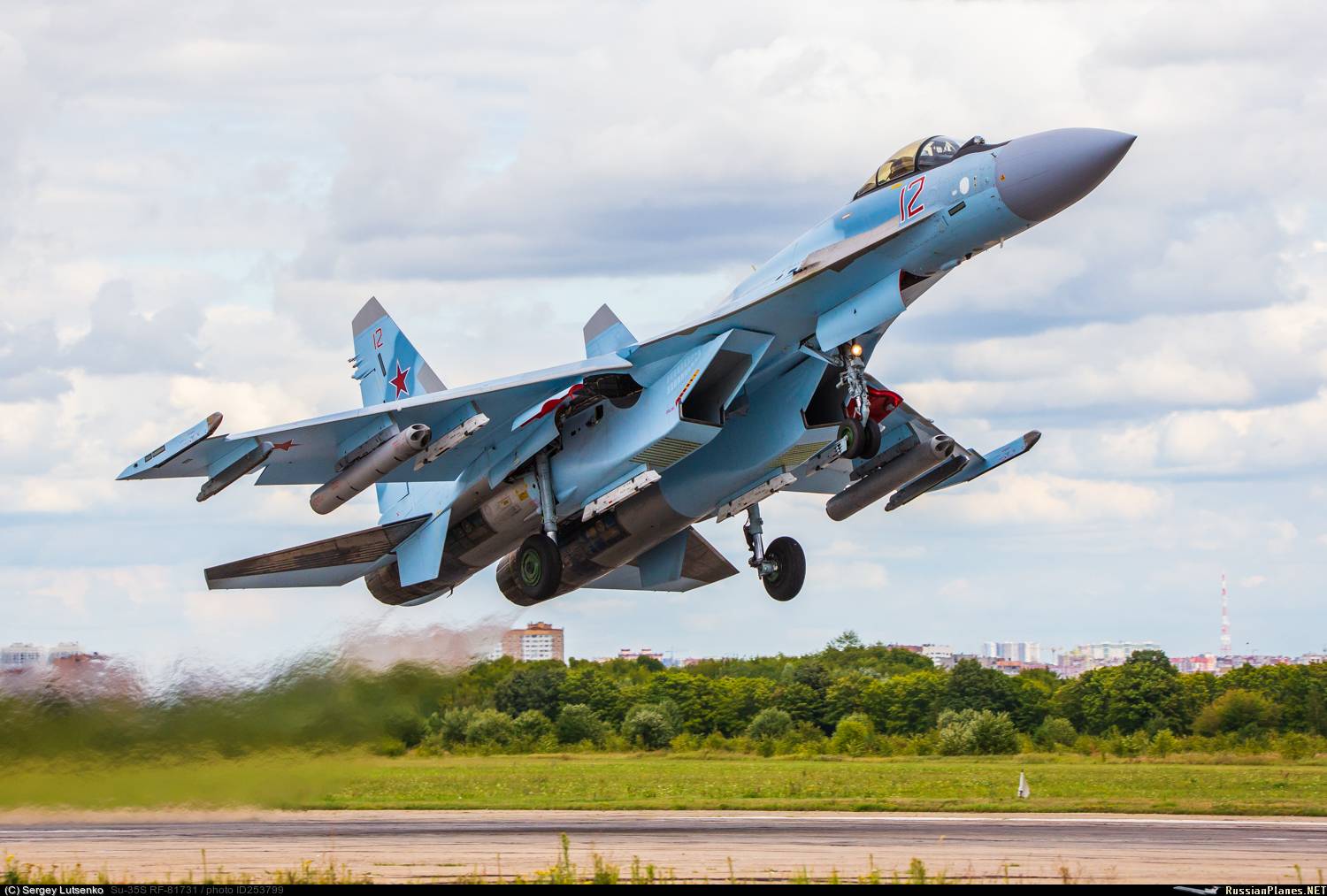

С целью ускорения работ и максимального использования доступных решений в основе нового проекта должен лежать существующий. При этом выбор подобных проектов не слишком велик. Использование платформ Су-27 и МиГ-29 не имеет смысла ввиду их ожидаемого морального устаревания, а также из-за необходимости кардинальной переработки конструкции. Новейший Су-57 тоже не выглядит оптимальной основой для СУВП/СВВП из-за разных требований.

Ю. Борисов упоминал, что новый образец станет развитием разработок . В прошлом это конструкторское бюро активно занималось тематикой укороченного и вертикального взлета, и некоторые ее разработки даже дошли до серии. Последним образцом в ее линейке был истребитель вертикального взлета Як-141. Он показывал достаточно высокие характеристики, но по ряду причин не попал в войска.

Из всех отечественных СВВП именно Як-141 можно считать самым совершенным с точки зрения конструкции, возможностей и характеристик. В то же время, у этой машины были определенные недостатки, обусловленные уровнем развития технологий прошлых десятилетий. Можно предположить, что правильное сочетание основных решений проекта Як-141 и новых компонентов и технологий позволит получить желаемый самолет с высокими характеристиками.

Разведчик-бомбардировщик Як-2.

Як-2

В 1938г. ОКБ Яковлева получает задание на проектирование двухмоторного боевого самолета с максимально-возможной скоростью полета. В начале 1939г. на испытание выходит опытный экземпляр, показавший скорость 572км/ч.

Вас может заинтересовать — «Самолеты Лавочкина».

После прохождения ГИ самолет принимают на вооружение и организовывают серийное производство, выпустив 111 бомбардировщиков Як-2. Такое маленькое количество было обусловлено тем, что серийные самолеты не развивали скорости, которую показал опытный образец, также бомбовая нагрузка оказалась слишком маленькой для самолета такого типа.

Недостатки самолетов с вертикальным взлетом

Главным недостатком СВВП будет то, что ими очень сложно управлять. Летчики, должны быть настоящими асами и должны обладать навыками управления именно этими машинами. Управление изменением тяги от вертикального до горизонтального направления требует очень большого уровня подготовки. Особенно, если речь идет о посадке на авианосец или маневрировании при сильном ветре.

Управлять таким самолетом при посадке сможет только настоящий ас!

Самые большие сложности бывают именно при посадке. При взлете надо поднять самолет и начать набор скорости, а при посадке надо рассчитать заход так, чтобы скорость упала при подлете к посадочной площадке.

Кроме этого, опасность при взлете представляют и двигатели. Если один из двигателей откажет в обычном полете, самолет может лететь на втором и даже просто планировать. При отказе двигателя вертикального взлета/посадки, катастрофа неизбежна. Они не раз случались как с серийными машинами, так и с прототипами.

Еще одним минусом будет большой расход топлива на вертикальный взлет/посадку. Двигатели работают в запредельном режиме, чтобы поднять самолет с полным вооружением. Как итог, мы получаем меньшую дистанцию полета.

Если взлет и посадка на площадки, едва превышающие габариты самолета, являются однозначным плюсом, то требования к этой площадке точно будут минусом. Струя газов очень сильная и горячая. Отрывая от земли пару десятков тонн, она способна буквально уничтожить асфальт под самолетом. Получается, что преимущество использования ”в поле” нивелируются требованием сделать нормальное покрытия площадки. Кстати, в реальном поле такие самолеты не смогут взлетать, пыль может вывести двигатели из строя.

Преимущества самолета перед предыдущей моделью

Як-141 имеет такие преимущества по сравнению с предыдущей моделью. Среди них необходимо отметить:

  • возможность посадки и взлета на повреждённых ВВП;
  • уменьшение в несколько раз времени взлета.
  • возможность размещать целую группу самолетов для перехвата целей на любой территории, то есть нет необходимости наличия большого количества развитых аэродромов;
  • возможность вести ближний маневренный бой и наносить удары по целям как надводным, так и наземным;
  • данная модель может базироваться практически на любых авианесущих кораблях, а точнее, на тех, которые не имеют развитой полетной палубы.

Такие необычные и в некотором роде уникальные характеристики позволяли надеяться на то, что боевая машина официально займет лидирующую строчку в мире среди этого класса. Но, к сожалению, в серию самолет так и не вошел. Несмотря на разработки, ожидания и труды, летательный аппарат не добился того, чтобы его выпускали серийно. Возможно, когда-нибудь разработки продолжатся, и удастся подготовить настоящий истребитель, который будет активно применяться при ведении военных операций. Однако никто не знает, когда это случился и случится ли вообще.

https://www.youtube.com/watch?v=axOUcSyJUz4&t=8s

Конструкция самолета вертикального взлета и посадки Як-141

Як-141 представляет собой самолёт нормальной аэродинамической схемы с высокорасположенным крылом, двухкилевым вертикальным оперением и следующей схемой расположения двигателей: один подъёмно-маршевый двигатель располагается в хвостовой части фюзеляжа и два подёмных двигателя располагаются сразу за кабиной лётчика.

Самолет вертикального взлета и посадки Як-141. Хорошо видна необычная конструкция хвостовой части и поворотный двигатель.

Крыло стреловидное с изломом задней кромки и корневыми наплывами, консоли складываются примерно на полуразмахе при размещении самолёта на корабле. Планер самолёта состоит на 26% из КМ, включая углепластиковые поверхности хвостового оперения, закрылки, носки и наплывы крыла. Остальная конструкция в основном выполнена из алюминиево-литиевого сплава.

Система управления вооружением включает многорежимную бортовую импульсно-доплеровскую РЛС «Жук» с единой индикацией и обеспечивает решение задач с применением различных видов оружия. Имеется также лазерный дальномер и ИК датчик поисково-следящей системы, Аппаратура радиоэлектронного подавления смонтирована в законцовках крыла и килей. В перегородках, простирающихся от килей вперёд, могут размещаться устройства выброса тепловых ложных целей или дипольных отражателей.

Як-141 имеет на борту три двигателя: подъемно-маршевый Р-79 с тягой 15500 кг и два установленных непосредственно за кабиной пилота малоразмерных подъемных двигателя РД-41 с тягой по 4100 кг. Это позволяет самолету взлетать вертикально с массой до 15800 кг, а при коротком (60-120 м) разбеге — до 19500 кг.

Основной двигатель самолета форсирован. Форсажная камера находится перед поворотным соплом, причем применение форсажа возможно и при отклонении поворотных элементов сопла. Интегрированная система управления соплом и двигателем обеспечивает оптимальное соответствие режимов работы двигателя и положения управляемого сопла, что позволяет пилоту не отвлекаться при взлете и посадке на контроль за параметрами этих систем и в целом автоматизирует процесс вертикального или укороченного взлета и посадки. Это особенно существенно при полетах с палубы корабля.

Як-38, «предки» Як-141 на палубе. Как видно, машины итак очень компактны, а если прибавить, что им не нужен разбег…

Далеко выходящие за границы среза сопла две хвостовые балки с килями и стабилизаторами обеспечивают большие управляющие моменты на малых скоростях полета, позволяют облегчить стабилизацию по рысканью и эффективно управлять полетом. Возможность запускать подъемные двигатели и изменять вектор тяги основного двигателя в воздухе позволяет Як-141 с легкостью двигаться практически в любом направлении.

При дальнейшем развитии Як-141 предполагалось существенно изменить систему управления самолетом. Бортовой вычислительный комплекс этой машины едва ли не самый сложный из применяемых в истребительной авиации: в единую сеть объединены управление и самолетными системами, и агрегатами двигателя, и пилотажно-навигационным оборудованием, и системами вооружения. При модернизации предполагалось включить сюда новые элементы бортового вычислительного комплекса и нашлемную систему целеуказания.

Любопытно, что режимы сверхманевренности, которыми так любят удивлять нас самолеты концерна «Сухой», за счет двигателей с изменяемыми векторами тяги, вполне были бы доступны и этой машине (с допустимой перегрузкой до 7 g). Почему «были бы»? Потому что, буквально первый же полет Як-141 стал для него и последним – распался СССР и почти сразу же проект самолета с вертикальным взлётом и посадкой Як-141 был заморожен на неопределенное время из-за отсутствия финансирования.
