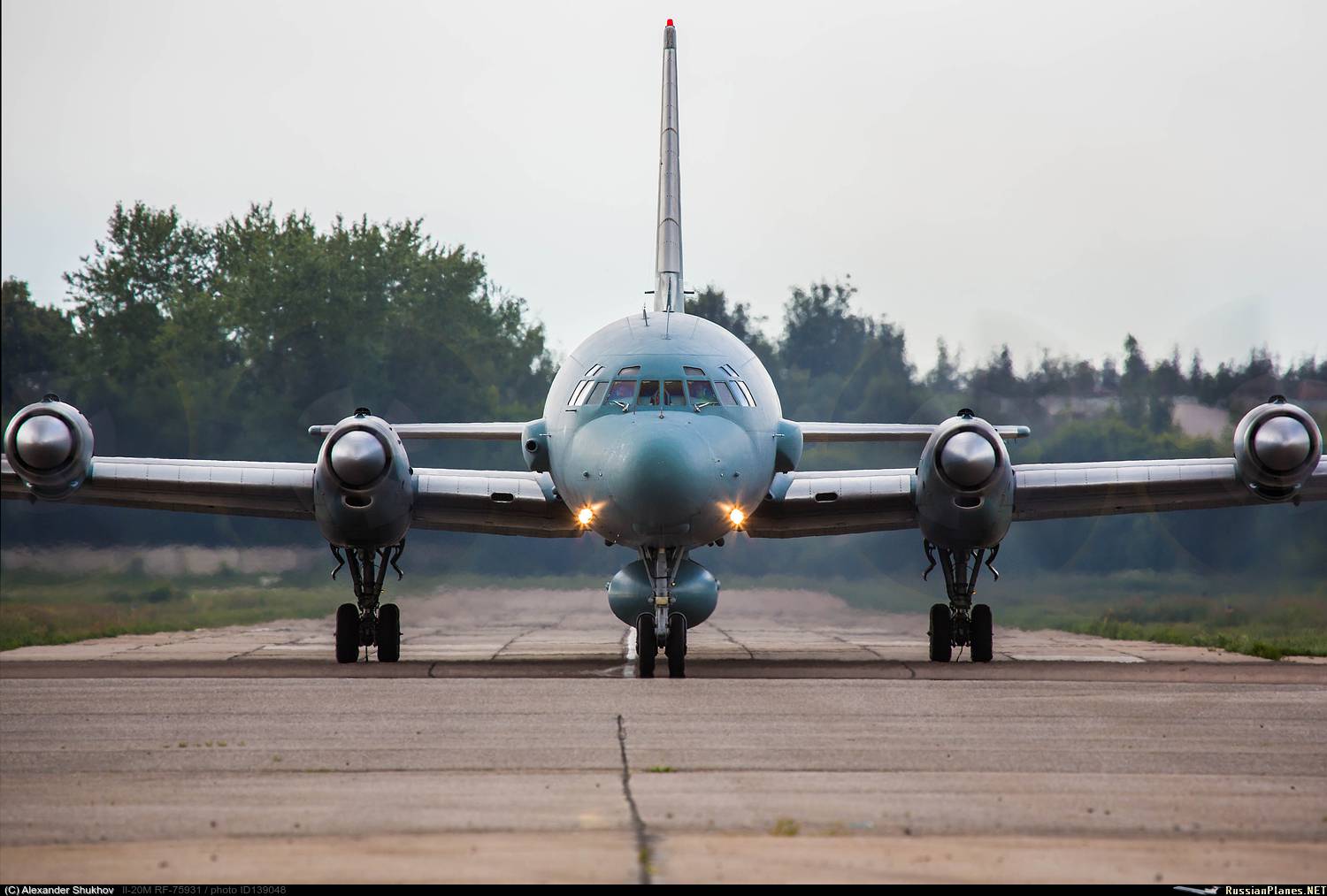

Штурмовик Ил-20: фото, ТТХ

Испытания

Первый самолет Ил-103 отправился в полет 17 мая 1994 г, за штурвалом был пилот Гудков. Полученные данные от испытаний подтвердили отличные характеристики машины, было принято решение о серийном выпуске самолетов на Луховицком заводе. Самолет не заваливался на крыло, опускался на нос и сразу начинал набор скорости. Испытания проводились и в экстремальных ситуациях, когда пилоты отпускали рулевое управление, не использовали функции закрылков, игнорировали двигатель. По полученным данным самолет может осуществить высший пилотаж, отличающий его от аналогичных моделей.

Помимо отечественного было получено и американское свидетельство о пригодности самолета к эксплуатации. Ил-103 был признан отличным самолетом с оптимальными характеристиками и удовлетворительной грузоподъемностью, а значит он должен был стать востребованным на рынке.

О радиооборудовании

Ил-28 оснастили радиолокационной системой ПСБН-Н, радиокомпасом АРК-5, радиовысотомерами РВ-2 и РВ-10, радиостанциями РСИУ-ЗМ, радиолокационным ответчиком СРО и переговорным устройством СПУ-5. В самолетах, которые предназначены для выполнения разведывательных задач, предусмотрено наличие фотооборудования: трех АФА-33, АФА-БА-40, АФА-75МК. В Ил-28 имеется фотоприставка ФРЛ-1М, при помощи которой фиксируется информация с экрана радиолокационной системы. В декабре 1953 года вышло правительственное постановление, согласно которому ПСБН заменили на РЛС «Курс». Разведывательные самолеты имеют контейнеры, в которых содержатся дипольные отражатели АСО-28 и специальная аппаратура «Натрий», задача которой заключается в том, чтобы воспроизводить радиопомехи.

Конструкция самолёта Ил-18

Аэродинамическая схема Ил-18 – это моноплан с крылом низкого расположения трапециевидной формы, с четырьмя двигателями, расположенными на крыле и традиционным хвостовым оперением. Механизация крыла включает двухщелевые закрылки, выпускающиеся на угол 400, в процессе эксплуатации угол отклонения решили оставить на уровне 300.

Весь планер самолёта выполнен из пластичного материала — дуралюмина Д-16. Герметизированная часть корпуса включала в себя кабину лётчиков и пассажирский салон.

На первых серийных самолётах Ил-18А стояли двигатели НК-4, позже от них отказались и оснастили лайнер экономичными и более мощными моторами АИ-20К. Воздушный винт АВ-68 и турбина двигателя имели постоянные обороты на всех режимах, мощность зависела от угла поворота лопасти и количества подаваемого топлива.

Ил-18 в небе

Безопасность сохранялась даже при отказе одного двигателя на взлёте с последующим набором высоты до 8 тыс. метров и продолжением полёта, в случае выхода из строя двух двигателей Ил-18 продолжал горизонтальный полёт, но на меньшем по высоте эшелоне.

В Ил-18 применялась трёхопорная схема шасси, передняя стойка на рулении управлялась от отдельного штурвальчика, установленного на колонке основного штурвала командира корабля. Основные стойки представляли собой четырёхколёсные тормозные тележки, амортизаторы и параметры колёс всех опор позволяли выполнять взлёт и посадку с грунтовых полос, что для того времени было весьма актуально. Так как все стойки убирались вперёд по полёту, в случае отказа гидравлической системы, выпустить шасси можно было, используя энергию набегающего потока воздуха, что существенно повышало безопасность полёта.

Отдельно надо сказать о пассажирском салоне Ил-18. В компоновке всех трёх салонов расположение кресел было однотипное, без каких-либо выделявшихся мест с диванчиками или образовывавших купе. В основе интерьера салона разработчики ориентировались на принцип «приятной простоты», который действовал на ранних машинах ОКБ С.В. Ильюшина.

Салон Ил-18

В отделке бортов, плафонов, багажных полок, потолка салона, оконных панелей и обивке кресел чувствовалась рука отличного дизайнера, они отличались простотой, изяществом линий и искусно подобранной цветовой гаммой. Салон естественно хорошо освещался из больших иллюминаторов.

Над пассажирами на нижней поверхности багажных полок размещалось напротив каждого ряда кресел индивидуальное освещение, регулируемый обдув прохладным воздухом и кнопка вызова стюардессы. Съёмные панели потолка и бортов были обтянуты павилоном с красивым узором, придававший нарядный вид всему салону.

Впервые на Ил-18 использовали в отделке кресел новый материал — поролон, это вкупе с другими изменениями конструкции кресел, сделало их значительно легче. В карман на спинке каждого кресла положили съёмный столик и литературу с информацией.

Также были отделаны кухня-буфет, гардеробы, багажное отделение и туалеты. По такому же принципу стали оформляться салоны других отечественных самолётов и, в конце концов, это стало общепринятым стандартом.

Ил-18

Специальные модификации Ил-18

На базе Ил-18 создан ряд других машин для армии и гражданских применений со специальным радиотехническим оснащением.

Самолет ракетно-космической телеметрии Ил-20РТ

В 1980 году поступили на вооружение созданные на базе «Ил-18Д» самолёты телеметрии Ил-18РТЛ и Ил-20РТ, с базированием на аэродроме «Крайний» (Байконур). В экипаж входили шесть человек, дополненные инженером-электриком, а также пять человек, эксплуатировавших бортовой измерительный комплекс — начальник СИПа, оператор СЕВ, оператор АФУ, инженер по системе «БРС-4С» и инженер по «МА-9 МКТС». Все самолёты числились за ВКС, тем не менее регулярно выполняли задачи в интересах РВСН или ВМФ при испытаниях баллистических и крылатых ракет. В дальнейшем самолёты переданы в авиацию ВМФ, где использовались по усмотрению командования, самолёт «75840» продан и в 2001 году потерпел катастрофу. Только один самолёт модернизирован и применяется по прямому назначению.

Воздушный командный пункт Ил-22

В конце 1970-х на базе Ил-18Д строились воздушные командные пункты (ВКП или ВзКП) Ил-22, оснащённые аппаратурой закрытой кодовой связи (ЗАС). В состав экипажей этих самолётов входят операторы аппаратуры ЗАС и офицеры боевого управления. На правом борту самолёта погрузочный люк багажного отсека «Ил-18» соединён с салоном шахтой и служит для аварийного покидания самолёта. Все рабочие места экипажа оснащены креслами с чашкой под парашют. Установлена другая кислородная система.

В постсоветские годы работы по сервисному обслуживанию и модернизации машин выполняет ЭМЗ им. В. М. Мясищева. Часть машин были переоборудованы в Ил-22ПП или модернизированы в самолет управления ретрансляцией по теме «Сокол-СРТ».

Обозначение Ил-22 носил также опытный фронтовой средний реактивный бомбардировщик ОКБ Ильюшина. Не следует путать эти машины.

Самолет РЭБ Ил-22ПП

В 2009 году заключён контракт на переоборудование «Ил-22» в самолёт-постановщик помех и попутной разведки Ил-22ПП (ОКР «Порубщик»). Разработку аппаратуры осуществлял концерн «Радиоэлектронные технологии». Переоборудование самолетов выполнялось ЭМЗ им. В. М. Мясищева. В 2011 году начаты испытания Ил-22ПП, в 2016 году первые три машины переданы заказчику.

Таблица модификаций

Название моделиГодКраткие характеристики, отличия.
Ил-18Д «Игла» («изделие 20»)1968Опытный самолёт радиотехнической разведки, прототип Ил-20. Переоборудована одна машина.Дополнительные баки позволяли увеличить дальность полета

6 400 км.Выпускался до 1969 года, всего было изготовлено 122 самолета.

Ил-20 Ил-20М («изделие 17») Ил-20М11970Самолёт радиотехнической разведки. Изготовлено 20 машин.
Ил-18РТЛ1971Опытный самолётный измерительный пункт для получения телеметрии ракетной техники. Прототип Ил-20РТ. Переоборудована одна машина. Списан в конце 1980-х.
Ил-20РТ1980Самолётный измерительный пункт для получения телеметрии ракетной техники. Изготовлено 4 машины. Одна машина модернизирована в 90-х годах, остальные перепрофилированы или списаны.
Ил-22 (изд. 36 «Бизон»)1971Воздушный командный пункт со спецсвязью. Модернизация проводилась в ОКБ Мясищева. Изготовлено 14 самолётов.
Ил-22М-11 (изд. 40 «Зебра»)Начало 1980-хДальнейшая модификация ВзКП. Изготовлен 21 самолёт. В 2010-х годах несколько самолетов ВС РФ прошли модернизацию.
Ил-22М-15 (изд. 41)?Последняя модификация ВзКП. Изготовлен 1 самолёт, после распада СССР принадлежит Казахстану.
Ил-22ПП «Порубщик»2016Самолет радиоэлектронной борьбы. Изготовлены 3 самолета, приняты на вооружение ВКС РФ в ноябре 2016 года.

По состоянию на  г. ОАО «Ил» выполняет ряд опытно-конструкторских работ и работ по модернизации самолётов специального назначения типа Ил-20 и Ил-22.

Ересь вторая — бомбардировочная

КонкурентамиИл» за ценнейшие для СССР ресурсы вроде авиамоторов и высокооктанового авиабензина были также обычные бомбардировщики. Например, в ноябре 1941-го на производствоилов» перевели авиационный завод № 135, который ранее выпускал лёгкий бомбардировщик Су-2, изначально имевший хвостового стрелка и бомбовый прицел. А задержавшийся по ряду причин с появлением на фронте двухмоторный Ту-2 имел нормальную бомбовую нагрузку в тысячу кило(то есть больше, чем дваила»), а в перегруз, как пишут в интернетах, мог взять и три тонны.

Су-2 на аэродроме(источник фото)

Впрочем, по поводу последнего в наставленииВременные указания по боевому применению звена самолётов Ту-2» было сказано следующее:Сами бомбодержатели дают возможность подвесить бомбы до трёх тысяч кило(3×1000 кг), но этот вариант практически не реален, так как самолёт в этом случае не имеет возможности взять горючее».

В общем, подвесить-то было можно, а вот летать и бомбить — уже не очень.

Особенности и преимущества Ил-18

Как и на всех моделях самолетов им. Ильюшина, в разработке интерьера салона за основу брали такие характеристики:

  • простоту;
  • практичность;
  • уровень комфортабельности.

Самолет Ил-18 — представитель первого поколения пассажирских воздушных суден. Он оснащен четырьмя газотурбинными двигателями. Они обеспечивают достаточную мощность во время полета. Тягу моторов выбирали по определенным показателям. При отказе одной из силовых установок другие должны были обеспечивать безопасность взлета и посадки, а также осуществление полета.

Важно! При поломке одного двигателя авиасудно может совершать полет на более низкой высоте. Особенности Ил-18:

Особенности Ил-18:

  • в герметичный фюзеляж встроены системы кондиционирования;
  • наличие устройств наддува воздушных масс в салоне;
  • самолет собран из металла и прочных композитных материалов.

Такие характеристики повысили комфортные условия для пассажиров и членов экипажа при полете на любые расстояния.

К преимуществам воздушного судна относят экономичность и безопасность. Модель Ил-18 приобрели международные авиакомпании. На его основе сконструировали различные современные самолеты.

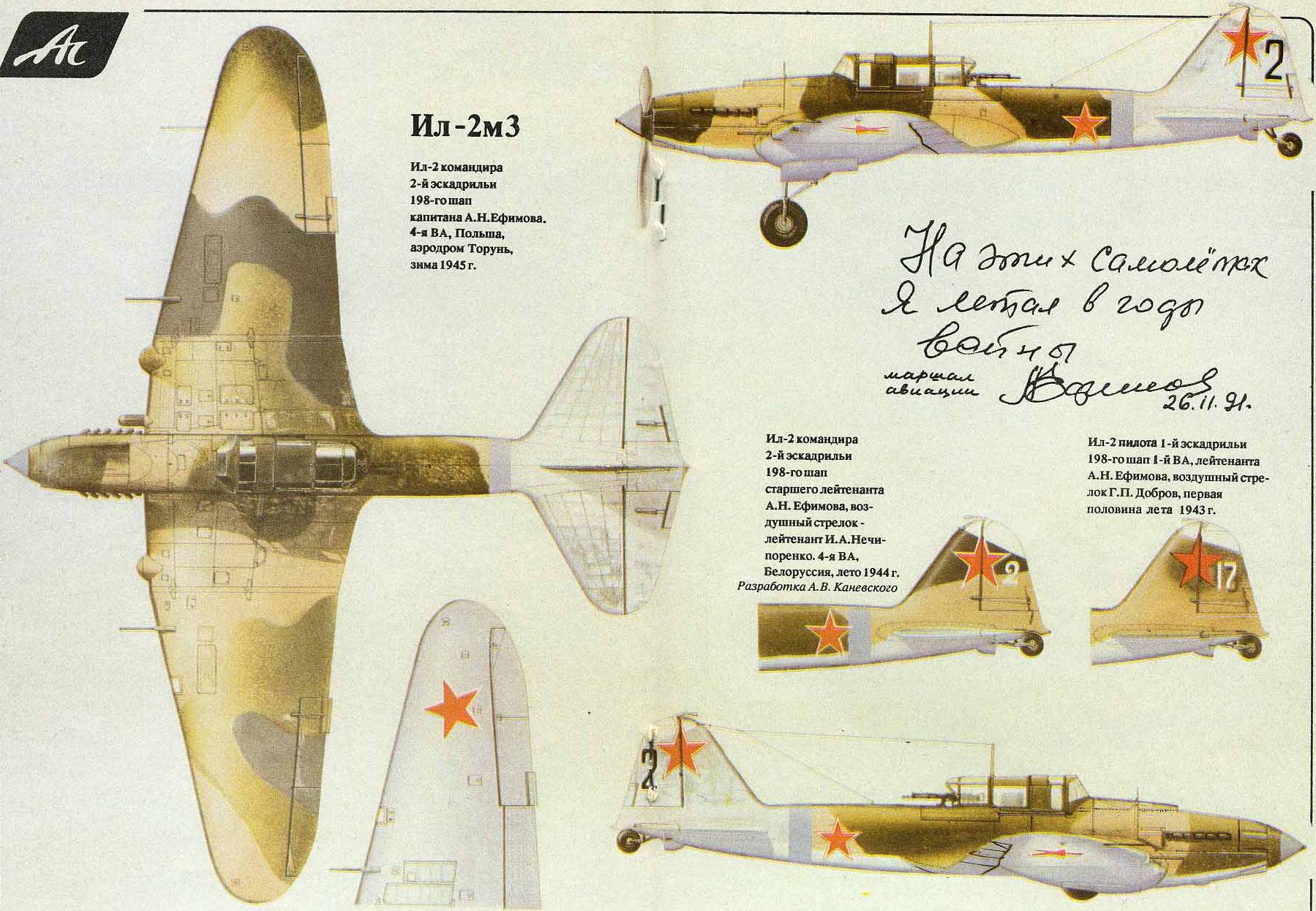

Конструкция Ил-2

Основным назначением самолетов Ил-2 была поддержка с воздуха сухопутных войск.

В целом, большинство истребителей того времени, отличались эффективными бомбардировками сил, находящихся на земле, но всегда были крайне уязвимы для истребителей, так как уступали им в скорости и маневренности.

История создания штурмовиков Ил-2 началась еще до начала Великой Отечественной войны.

Самолет разрабатывался конструктором Сергеем Ильюшиным как противовес успешной немецкой модели штурмовиков Юнкерс Ju 87 «Штука». Гитлеровские машины являлись, по сути, большим инженерным достижением. Они отличались способностью очень точно сбрасывать снаряды на позиции сухопутных войск и танки, чем наносили ощутимый ущерб противнику.

Сергей Ильюшин должен был создать максимально простой в сборке и дешевый самолет, который при этом смог бы составить достойную конкуренцию самолетам люфтваффе.

Конструктор четко понимал, что самолет — это крайне чувствительная к изменениям техника. Если просто добавить брони, то машина не полетит, так как будет нарушен баланс центровки. Поэтому им было предложено использовать броню как элемент рамы Ил-2. Теперь стальные листы выполняли функцию не только защиты пилотов во время полета, но и сильно укрепляли раму машины.

Позже, после многих вылетов, опытным путем, военные летчики поняли, что «летающий танк» выдерживает пулеметную очередь, а в некоторых случаях даже прямое лобовое попадание зенитных снарядов. Что и говорить, помимо укрепленного винта и защищенного радиатора, даже на фонарь кабины самолета ставилось бронированное стекло.

Штурмовик Ил-2 прекрасно подходил для советских фронтовых особенностей. Большая часть военных аэродромов не обладала крепкой и ровной взлетной полосой, но получившийся самолет хоть и весил по меркам штурмовиков много — 4,5 тонны, — благодаря чрезвычайно крепким шасси не требовал тепличных условий и мог сесть на любой более-менее ровный участок.


На неубирающемся лыжном шасси с резиновыми растяжками

По бомбовой нагрузке советский аналог немецких «Штук» не отличался от своих конкурентов и мог взять на борт до полутонны боезарядов. Ил-2 был значительно лучше вооружен и располагал двумя 20-миллиметровыми пушками и пулеметами 7,62 ШКАС, размещенными в крыльях самолета.

Броня в разных узлах самолета достигала 12 миллиметров стали. Усиленной защитой обладали кабина пилота, двигатель и бензобаки машины. Развиваемая илом скорость, более высокая, чем у штурмовиков Юнкерс, также придавала неоспоримое преимущество советским «летающим крепостям».

Эксплуатация

В СССР первым получил самолёты Ил-38 24-й отдельный противолодочный авиационной полк Дальнего действия ВВС Северного Флота (аэродром Североморск-1) в 1968 году. В 1969 году — 77-й отдельный противолодочный авиационной полк Дальнего действия ВВС Тихоокеанского Флота (аэродром Николаевка) и в 1972 году — 145-я отдельная противолодочная авиационная эскадрилья ВВС Балтийского Флота (аэродром Скулте).

Зарубежные командировки — Йемен 2 Ил-38 с декабря 1979 −1991 г.г., Эфиопия 2 Ил-38 с 29 января 1981 г по 1986 г., с 1982 по 1989 г.г. периодические базирования 2 Ил-38 в Ливии, разовые командировки в Мозамбик и Сирию.

Экипажами самолётов Ил-38 с 1969 по 1981 год произведено 4095 самолёто-вылетов на боевую службу с общим налётом 24570 ч.

В настоящее время самолёты Ил-38 эксплуатируют:

7050-я АвБ СФ (Североморск-1).

7060 АвБ ТОФ (Елизово)

7062 АвБ ТОФ (Николаевка).

859-й Центр боевого применения и переучивания Морской авиации в г. Ейск.

Сильные и слабые стороны Ил-20

Ил-20 создавался на основе пассажирского самолёта Ил-18, поэтому имеет практически идентичную конструкцию, а значит, все положительные и отрицательные аэродинамические характеристики он целиком «унаследовал» от своего пассажирского собрата. Устойчивость самолёта в воздухе и его надёжность также стали следствием этого «родства».

Если говорить о характеристиках Ил-20, связанных исключительно с его основной деятельностью, то здесь следует отметить, что он был первым в подобном роде самолётом, разработанным и производимым в Советском Союзе. Тем не менее, за годы службы в Вооружённых Силах СССР самолёт показал себя с хорошей стороны. Так, Ил-20 исправно нёс службу и не подводил на учениях. А большое количество модификаций самолёта доказывают, что концепция его была выбрана весьма удачно, благодаря чему Ил-20 состоит на вооружении и сегодня, спустя почти 50 лет после своего первого полёта.

Боевое применение

Способ атакиДополнительные деталиРезультативность
Поочерёдные атаки на фронтовые линииМалоэффективно, так как передовые отряды всегда готовы к нападению: от первого захода успешно прятались, на втором уже даже давали отпор
НочныеБыстро отказались: пламя взрывов ослепляло пилотов + посадка крайне сложная
Сброс бомб на пологом пикировании400—1000 м, 10оЭффективно — по колоннам на марше или переправах, артиллерии и скоплению машин По танкам сложно как целиться, так и оценивать урон (обычно его переоценивали)

Сброс бомб с бреющего полёта

15-50 м
Воздушный бойПосле сброса боезапаса Ил-2 становился очень манёвреннымВысокая; скорости хватало даже против транспортных «Ju-52», а броня защищала от бортовых пулемётов
«Обуть лапти»Выпустить шасси и, пользуясь внешним сходством, пристроиться к группе «лаптёжников» — бомбардировщиков «Ju 87»Популярный и вполне рабочий способ
Топмачтовое «прыгающее» бомбометаниеВВС Северного, Балтийского и Черноморского флотов; бомбы сбрасываются с 20-40 м за 0,6-1 км от цели и «блинчиком» доскакивают по водной глади до корабляПрактически беспроигрышный способ потопления кораблей, при котором и самолёт остаётся цел, так как на таком расстоянии с корабля его подстрелить не могли
«Все разом»Мода 1944 –- неожиданное появление и сброс сразу всех бомб и РС + огонь из пушек и пулемётовОчень высокая эффективность

В качестве транспортника Ил-2 мог перевозить ещё 4 человека — в гондолах шасси! Вместо бомб иногда подвешивали контейнеры с припасами, лекарствами, патронами — гуманитарный груз для передовой. И хотя сбрасывали их с малой высоты, они часто разбивались.

«…Ил-2 был устойчив к повреждениям, но утюг. Горку на нём не сделать, тысячу метров с бомбами набираешь минут десять…» Из отзыва ветерана Н.И.Пургина

Сравнение эффективности урона от крыльевых пушек:

Пушки ШВАКПушки ВЯ-23
БронепробитиеДо 15 мм10-15 мм
РасстояниеС 250-300 мС 300-400 м
Рикошет40+ градусов (даже от 6-8 мм брони)40+ градусов (даже от 6-8 мм брони)
ВыводПо танкам неэффективно, лучше — на 5-10 км в тылу по пехоте и горючемуЛучшая пробиваемость — с пикирования 25-30о с 500-700 м (вывод из пикирования — 200-150 м)

Устранение мелких пробоин в обшивке Ил-2

Потери за войну:

  • 23 тысячи самолётов;
  • 7,8 тысяч лётчиков из 356 авиаполков.

Боевые повреждения: каждый второй вылет (возвращались даже с 500+ пробоинами в крыле и фюзеляже). Выживаемость: 1 невосстановимая потеря на 53 вылета.

Выживаемость штурмовиков ниже прочих самолётов:

  • использовались на малых высотах и собирали на себя огонь из всех вражеских орудий;
  • неверная тактика применения (пикировка по очереди, по передней линии обороны, всегда готовой к нападению) — результативность 1% вместо ожидаемых 5%.

Реконструированный вид реального Ил-2 В. И. Мыхлика (1944, Ленинградский фронт)

Первые пробы

В конце 1940 года авиаконструктором С.А. Кочеригиным был представлен руководству авиапромышленности СССР эскиз многоцелевого (включая штурмовик) одноместного самолёта поля боя (обозначение ОПБ). Для получения хорошего, (до 15 градусов), обзора вперед-вниз из кабины пилота конструктор осознанно ухудшил некоторые аэродинамические свойства машины. Были увеличены размеры кабины и применено высокое расположение летчика. Однако проект не реализовался из-за отсутствия подходящего двигателя. К этому времени среди конструкторов все более утверждалось мнение, что хороший обзор вперед-вниз можно достичь, используя оригинальные схемы конструкции машин.

В это же время группой конструкторов А.А.Архангельским, И. В. Веневидовым и Г. М. Можаровским был разработан проект двухбалочного самолета с фюзеляжем по типу гондолы и двигателем с толкающим винтом. Двое последних были конструкторами-оружейниками и являлись авторам нового вида вооружения — комбинированного артиллерийского вооружения с бомбардировочным — КАБВ. Для отработки изобретения требовался самолет-штурмовик специальной конструкции. Схему такого самолета они предложили. Предложенный ими проект был интересен тем, что обеспечивал угол обзора вперед-вниз из кабины пилота около 15 градусов. Макет с многочисленными рекомендациями по доработке был утвержден. Но начавшаяся война не позволила завершить проект.

«КАНБЕРРА PR МК-9» — английский «агент 007»

Самолет дальней высотной разведки (Великобритания)

Самолеты «Канберра PR» осуществляли аэроразведку во многих горячих точках земного шара

Британский реактивный бомбардировщик «Канберра», созданный инженером Э. Петтером для , состоял на вооружении различных стран мира на протяжении почти 40 лет. Он модернизировался, перевооружался, снимался с производства и снова возвращался в строй под новым обличьем.

В начале 1980-х годов 23 такие машины были оснащены новым бортовым радиолокационным оборудованием, системой электронного подавления чужих средств ПВО и большими топливными баками. Для этого пришлось увеличить размах крыла, длину фюзеляжа и поставить более мощные двигатели.

Бомбардировщик превратился в разведчика, который сумел пережить своего родителя. «Канберра PR Mk-9» унаследовал его трапециевидное крыло: консервативные британцы так и не смогли принять модное стреловидное.

Кабина штурмана находится в носовой части и имеет только два небольших окошка

Большая площадь крыла обеспечила машине высокую подъемную силу и значительную скорость подъема. Самолет способен летать на недостижимых ранее, например для американского истребителя F-4, высотах. В тех частях, где британским разведчикам приходилось служить вместе с «Фантомами», гонки между ними стали своеобразным спортом.

В составе ВВС Британии эти машины находились до середины 1980-х годов. После Фолклендского конфликта три из них были проданы Чили. В дальнейшем пять самолетов оснастили новейшим радиоэлектронным оборудованием для ведения высотной разведки, данные о котором до сих пор засекречены. «Канберры» остаются в строю и сегодня.

На киле видна символика 39-й эскадрильи последней, летающей на «Канберра PR Mk-9» в ВВС Великобритании

Для удобства компоновки кабина пилота «Канберра PR Mk-9» смещена относительно продольной оси фюзеляжа

Поделиться ссылкой

Простой и надежный

Так как Ил-20 базировался на основе уже отлично зарекомендовавшего себя самолета, то и его работа не вызывала нареканий. В ходе конструирования было добавлено несколько технических новшеств, которые позволили самолету увеличить дальность своего полета, повысили его маневренность, а также существенно изменили внутреннее пространство судна.

Мнение эксперта
Иван Федорович Шварц
Аналитик и один из руководителей ветки внутренних исследований секретных дел при Комитете информации при Совете Министров СССР.

Теперь оно было приспособлено под многочисленную и громоздкую радиотехнику, за которой работали профессионально обученные связисты, которым в рамках того же Ил-20 были созданы достаточно комфортные условия для работы и проживания.

В общем и целом, Ил-20 достойно выполнял возложенные на него обязанности, не вызывая нареканий и не попадая в значительные авиапроисшествия.

Варианты исполнения

Штурмовик Ил-10 выпускался в основном в базовом варианте. Было разработано всего три варианта штурмовиков: Ил-10У, Ил-10М, Avia В-33. Ил-10У – УТС, был разработан в связи с необходимостью обучения летного состава. Ил-10М – улучшенная модификация базовой модели после боевых действий в Корее. Avia В-33 – самолеты, выпускавшиеся в Чехословакии по лицензии. Опишем подробнее:

  • Ил-10М: впервые полёт состоялся в июле 1951г. От базовой модели отличался более длинным фюзеляжем и более тонким крылом, имел четкий киль, больший размах крыла, как следствие, имел лучшие летные характеристики. Для брони использовались бронелисты из стали 4-8 мм толщиной, бронестекло для кабин экипажа имело 64 мм толщины. Под крыльями были установлены новые пушки типа Н-23, было установлено новое пилотажно-навигационное оборудование, добавлены радиокомпас, гирополукомпас, радиовысотомер, оборудование «слепой посадки». Такой комплекс позволял выполнять полеты ночью и при сложных метеоусловиях. В таком исполнении было построено 146 машин. Серийно штурмовик выпускался до 1955г., а с 1956г. штурмовик был выведен из состава вооруженных сил.
  • Ил-10У: вариант Ил-10 для учебно-тренировочных целей при подготовке летного состава. Первые испытания состоялись в середине 1945г. В этом варианте кабина инструктора и летчика была переоборудована из кабины стрелка, в ней размещалась приборная доска с отображавшимися параметрами всех режимов полета. Была облегчена броневая защита и снято вооружение. В остальном летные качества не отличались от Ил-10 базового варианта. В связи с необходимостью подготовки летного состава, требовалось много учебных машин, поэтому Ил-10У выпускался серийно, всего было построено 280 экземпляров УТС.
  • Avia В-33: с таким именем штурмовик производился в Чехословакии. Самолеты были запущены в серийное производство, которое длилось с 1952г. по 1956г. Всего было построено более 1200 единиц машин, из них около 50 учебно-тренировочных вариантов с именем СВ-33. Штурмовики Avia В-33 поставлялись в страны Варшавского договора: Болгарию, Венгрию, Польшу, Румынию. Выпускались они по лицензии и не имели отличий от советских Ил-10.

Фото Ил-10 и его модификаций приведены ниже. Надеемся, они будут полезны всем поклонникам самолетостроения.

Ил-10М

Конструкция

Ил-6 разрабатывался классическим низкопланом с однокилевым оперением вертикального типа и двумя двигателями. Большая часть конструкции была использована от бомбардировщика ДБ-4. Отличались только аэродинамические элементы крыла и некоторые его параметры

Последнему уделялось особое внимание, так как от него зависела степень безопасности эксплуатации самолета

Крыло у него имело единый аэродинамический профиль с положительной стреловидностью и увеличенным сужением. Такое решение вызывало ранние срывы потоков в концевых сечениях, что приводило к повышенному росту риска возникновения односторонних срывов, сваливания бомбардировщика на крыло и последующего отправления в штопор. Также повышенная нагрузка на поверхность конструкции с увеличением угла возможной атаки поспособствовали возрастанию сопротивления. Для решения проблемы пришлось удлинить крыло.

Использование однокилевого типа вертикального оперения было связано с желанием основываться на опыте ДБ-4, показавшем недостатки отказа от подобных конструкционных решений, который стал нормой в военный период. Это помогло получить нужную устойчивость бомбардировщика при любом режиме полета.

Макет конструкции Ил-6

Дизельные двигатели имели сглаженную форму и размещались на двух гондолах. Водяные радиаторы, используемые для охлаждения, были расположены внутри крыльевых туннелей и получали охлаждающий воздух через носки крыла. Внешне два варианта применявшихся двигателей, АЧ-30Б и АЧ-30БФ, не имели никаких различий.

Экипаж должен был состоять из шести человек, среди которых были два летчика, штурмана, стрелок-радист и 2 стрелка. Каждые имели свои отдельные кабины, оборудованные нужными приборами. Летчики находились в стандартной кабине пилотов.

Штурман занимал место в носовой части. Остальные имели выделенные зоны в средней части корпуса. На каждом рабочем месте была установлена усиленная броневая защита, вес которой на всем самолете достигал почти полтонны.

Плюсы и минусы штурмовика Ил-2

В первые месяцы боевых вылетов стало понятно, какие у штурмовика есть преимущества и недостатки. Проявлялись все качества не только для пилотов, но и для механиков, которые занимались обслуживанием и ремонтом машин.

Преимущества:

  • простая конструкция – этот фактор позволил запустить серийное производство самолетов за короткие сроки;
  • защита – штурмовик выдерживал обстрелы из стрелкового оружия и мог выйти из боя даже после атаки вражеского истребителя;
  • ударная сила – на самолете можно было легко поражать любые цели, включая объекты инфраструктуры, пехоту, наземную технику и авиацию.

Подобные преимущества оказались очень весомы. Именно они позволили добиться больших успехов на поле боя. Недостатки же менее существенны, хотя и создавали проблемы.

Недостатки:

  • неповоротливость – на самолете сложно было выполнять маневры, требующие резких движений с частой сменой траектории;
  • сложность наведения – штурмовик оснащался простыми прицелами, а бомбардировочные отсутствовали, при заходе на цель вид перекрывался двигателем;
  • слабая защита стрелка – заднюю кабину вынесли за основной бронекорпус, из-за чего количество погибших пилотов было невероятно большим;
  • аварийность – более 10000 машин были потеряны при летных происшествиях, не связанных с боевыми действиями.

Несмотря на наличие недостатков, самолет сыграл важную роль для всего мира. Благодаря ему удалось побороть фашизм и добиться победы в войне.

Конструкция и модификации

Ил-10 – это цельнометаллический двухместный моноплан. В отличие от Ил-2, исходя из статистики поражения самолетов, в броневой отсек полностью поместили кабину воздушного стрелка. Ровно в два раза по сравнению с базовой моделью увеличили толщину брони − с 4 до 8 мм. Также был увеличен калибр вооружения с 12,7 мм до 20 мм.

В 1951 г. после получения боевого опыта в Корейской войне руководством СССР было принято решение о возобновлении производства улучшенной модификации самолета Ил-10, которая получила название Ил-10М. Впервые поднять в воздух Ил-10М удалось 2.07.1951.

В отличие от базовой модели, Ил-10М был немного больше по длине фюзеляжа и размаху крыльев. Также в хвостовом оперении Ил-10М четко выделялся киль, толщина крыла была уменьшена ради улучшения летных качеств самолета. Изменения коснулись и интерьера: увеличена площадь управляемых поверхностей.

Броневое покрытие аналогично Ил-10, броневой корпус машины делался из стальных бронелистов толщиной 4-8 мм. На Ил-10М применяется бронестекло толщиной 64 мм. Из вооружения были поставлены под крылья новые пушки Н-23. Также полностью заменено навигационное оборудование. Масса полезной нагрузки осталась неизменной. В бортовое оборудование Ил-10 М были добавлены аппаратура для слепой посадки, гирополукомпас, радиокомпас, радиовысотомер, которые позволили совершать взлеты в любое время суток и при любой погоде.

Модификаций Ил-10М было выпущено 146 штук. Серийное производство завершилось в январе 1955 г., а с 1956 г. штурмовик был снят с вооружения из-за предпочтений использования истребителей-бомбардировщиков.

Вооружение

Работая над проектом нового штурмовика Ил-10, конструкторами были учтены и исправлены многие недостатки машины Ил-2

Особенно большое внимание было уделено усилению боевой мощности нового самолета. Как и на Ил-2, вооружение штурмовика Ил-10 состояло из оборонительного и наступательного оружия и включало в свой состав:

  • 2 пушки калибра 23мм модели ВЯ-23 или НС-23, устанавливались на крыльях;
  • 2 пулемета калибра 7,62мм типа ШКАС;
  • 1 пушка УБ-20 калибра 20мм или 1 пулемет УБС калибра 12.7мм, устанавливался сзади;
  • не более восьми реактивных снарядов РС-82 или РС-132.

Бомбовая нагрузка была следующей:

  • норма — 400кг (2 авиабомбы ФАБ-100 в бомбовых отсеках внутри фюзеляжа и 2 авиабомбы ФАБ-100 на внешних подвесках);
  • перегруз — 600кг (2 авиабомбы ФАБ-50 в отсеках и 2 авиабомбы ФАБ-250 на внешних подвесках).

Внешнее оформление

Фюзеляж модернизированного Ил-38 темно-серого цвета. Бортовой номер самолета указан желтыми цифрами. Ил-38Н комплектуется новым навесным оборудованием, которое представляет собой систему РТР, осуществляющую радиотехническую разведку.

Местом расположения навесного оборудования стал специальный контейнер над фюзеляжем. Существует предположение, что система РТР в дальнейшем будет использоваться для поддерживания связи с морской космической системой разведки и целеуказания РТР «Лиана». Однако достоверность данной информации, ставшей известной СМИ, пока не проверена.

Местом для расположения обзорно-поисковой системы является носовая часть фюзеляжа. Для системы разработан специальный сферический контейнер.

Базовый прототип

Во второй половине пятидесятых годов символом советской пассажирской авиации был Ил-18. Конечно, к тому времени были уже и другие лайнеры, туполевские Ту-104 и Ту-114, но, построенные на базе бомбардировщиков, они не всегда обладали высокой экономичностью, надежностью и комфортом. На Ил-18 часто летал Первый секретарь Хрущев, ему нравился этот самолет. Когда встал вопрос об адекватном ответе не американскую программу радиоэлектронной разведки, выбор был предрешен. Главными критериями для военных специалистов стали два «козырных туза» ильюшинского сугубо мирного авиалайнера: большой внутренний объем, позволяющий размещать в салоне много аппаратуры, и экономичность. Нет, Советская Армия не испытывала недостатка в авиационном керосине. Имела огромное значение способность комплекса технических средств находиться в воздухе до полусуток беспосадочно. Так появился на вооружении Ил-20М, разведчик. Фото этого самолета выявляет даже внешнее сходство с американским «коллегой».

ЦКБ-55П

ЦКБ-55П
Размеры: Размах(м) 14,6
Длина (м) 11,653
Высота(м)
Несущая поверхность (м2) 38,5
Масса:собственная (кг) 3990
Стартовая(кг) 5310
Стартовая макс, (кг) 5510
Двигатель: АМ-38
Стартовая мощность кВт 1225
Скорость макс, у земли (км/час) 433
Скорость макс./на высоте (км/час) 450/2460
Скорость крейсерская (км/час) 330
Скорость посадочная (км/час) 140
Подъем/на высоту 1000м (мин) 1.6′
Подъем/на высоту 3000м (мин)
Подъем/на высоту 5000м (мин) 9,2′
Полотолок практический (м) 7800
Дальность нормальная (км) 640
Разбег во время старта (м) 450
Пробег во время посадки (м) 400
Наступательное вооружение (К-во х калибр(мм)/к-во зар. на ствол) 2×7,62/750 2×20/210,
Вооружение оборонительное
Вооружение ракетно-бомбовое 400кг бомб 8хРС-82

Модификации Ил-20

  • ·          Ил-18Д «Игла» − самолет радиотехнической разведки, трансформирована одна машина.

  • ·          Ил-20М – самолет радиотехнической разведки. Было произведено двадцать машин.

  • ·          Ил-18РТЛ – самолетный измерительный пункт, предназначен для испытаний ракетной техники. Переоборудована одна машина.

  • ·          Ил-20М1 – машина с усовершенствованным комплексом радиотехнической разведки.

  • ·          Ил-22 – воздушный командный пункт, имеющий спецсвязь. Построено 14 самолетов. В ОКБ Мясищева проводилась модернизация.

  • ·          Ил-20РТ представляет собой самолетный измерительный пункт, предназначенный для испытаний ракетной техники. Изготовлено четыре машины.

  • ·          Ил-22М-11 – дальнейшая модификация ВзКП. Произвели 21 машину.

  • ·          Ил-22М-15 – последняя модификация ВзКп. Выпустили один самолет, который достался Казахстану после развала СССР.

В наше время ОАО «Ил» выполняет модернизацию и опытно-конструктивных работы самолетов специального назначения Ил-22 и Ил-20.
