Штурмовик Су-25: фото, технические характеристики, вооружение

Модификации Су-25

  • Су-25 – Боевой одноместный штурмовик.
  • Су-25К – Коммерческий — экспортный вариант Су-25. В период 1984—1989 построено 180 самолётов. Также Су-25К назывался проект корабельного варианта
  • Су-25Т- Созданный в 1984 на основе Су-25УБ противотанковый штурмовик. Усилена центральная секция, в гаргроте на месте второй кабины размещено радиоэлектронное оборудование, изменена носовая часть, добавлен прицельный комплекс И-251 «Шквал», установлен ИЛС, добавлена возможность использовать современные высокоточные боеприпасы, кабина герметизирована.
  • Су-25УБ – ВВС Грузии Учебно-боевой двухместный штурмовик.
  • Су-25СМ – Модернизированный боевой одноместный штурмовик. Обновлена авионика, добавлен ИЛС и МФД.
  • Су-25СМ3 – Модернизированный боевой одноместный штурмовик. Добавлена системой спутниковой навигации ГЛОНАСС (GPS) с возможностью программирования конечной точки с точностью до десяти метров, позволяет автономно действовать летчику при «нулевой» видимости. Оснащается подсистемой СВП-24-25 (он же «Гефест»). СВП-24 создана для Су-24М, но адаптирована для Ту-22М3 (СВП-24-22) и Су-25 (СВП-24-25)). СВП-24 позволяет повысить точность неуправляемых авиационных средств поражения до уровня управляемого оружия.
  • Су-25КМ – Модернизированный Израилем Грузинский штурмовик. Обновлена авионика, добавлена возможность применения боеприпасов НАТО.
  • Су-28 – Учебно-тренировочный самолёт. Серийно не производился.
  • Су-25УТГ – Учебно-тренировочный самолёт для обучения взлету и посадке на палубу авианосцев.
  • Су-39 – Противотанковый штурмовик, дальнейшее развитие Су-25Т. Оснащается радиолокационной станцией «Копьё-25» в подвесном контейнере.
  • Су-25УБМ – Модернизированный двухместный штурмовик, создаваемый в качестве учебно-боевого варианта Су-25СМ и Су-39. В самолёте реализованы все наработки предыдущих модификаций. Основой для нового самолёта стал двухместный Су-25УБ. Радиоэлектронное оборудование пополнено комплексом бортового оборудования «Барс-2», а также планировалось дополнить РЛС «Копьё» (на прототипе РЛС отсутствует). Предполагается, что самолёт сможет использоваться как в качестве тренировочного для одноместных модификаций, так и в качестве самостоятельной боевой единицы. Причём в последнем случае Су-25УБМ сможет проводить разведку, наведение и координацию действий своих одноместных собратьев, превращаясь в воздушный командный пункт. Первый полёт новый самолёт совершил 6 декабря 2008 года в подмосковной Кубинке. В настоящее время завершён первый этап ГСИ самолёта в 2011 году. Впервые самолет будет оборудован мощной системой РТР и РЭБ, а также комплексом БКО
  • Су-25М1 – Украинская модернизация Су-25. Установлено модернизированное оборудование украинских производителей — спутниковая навигация, новая система СВС, модернизированная радиостанция, современные счетчик прицела. Аналоговый прицел заменен на цифровой. Это позволяет повысить точность прицеливания приблизительно на 30%. Самолет способен теперь использовать штатное вооружение по наземным целям днем и ночью, в условиях плохой видимости и не выходя из-за облаков. Существенно, почти в 3 раза, повышена высотность применения вооружения. Установлен модуль воздушных параметров и бортовой регистр цифровых параметров БРЦП. Модернизированные одноместные штурмовики Су-25М1 получают новый «цифровой» камуфляж. Производство по модернизации штурмовика, развернуто в Запорожье, на аэродроме Государственного предприятия «Запорожский государственный авиаремонтный завод».
  • Су-25УБМ1 – Украинская модернизация Су-25УБ аналогичная Су-25 М1.

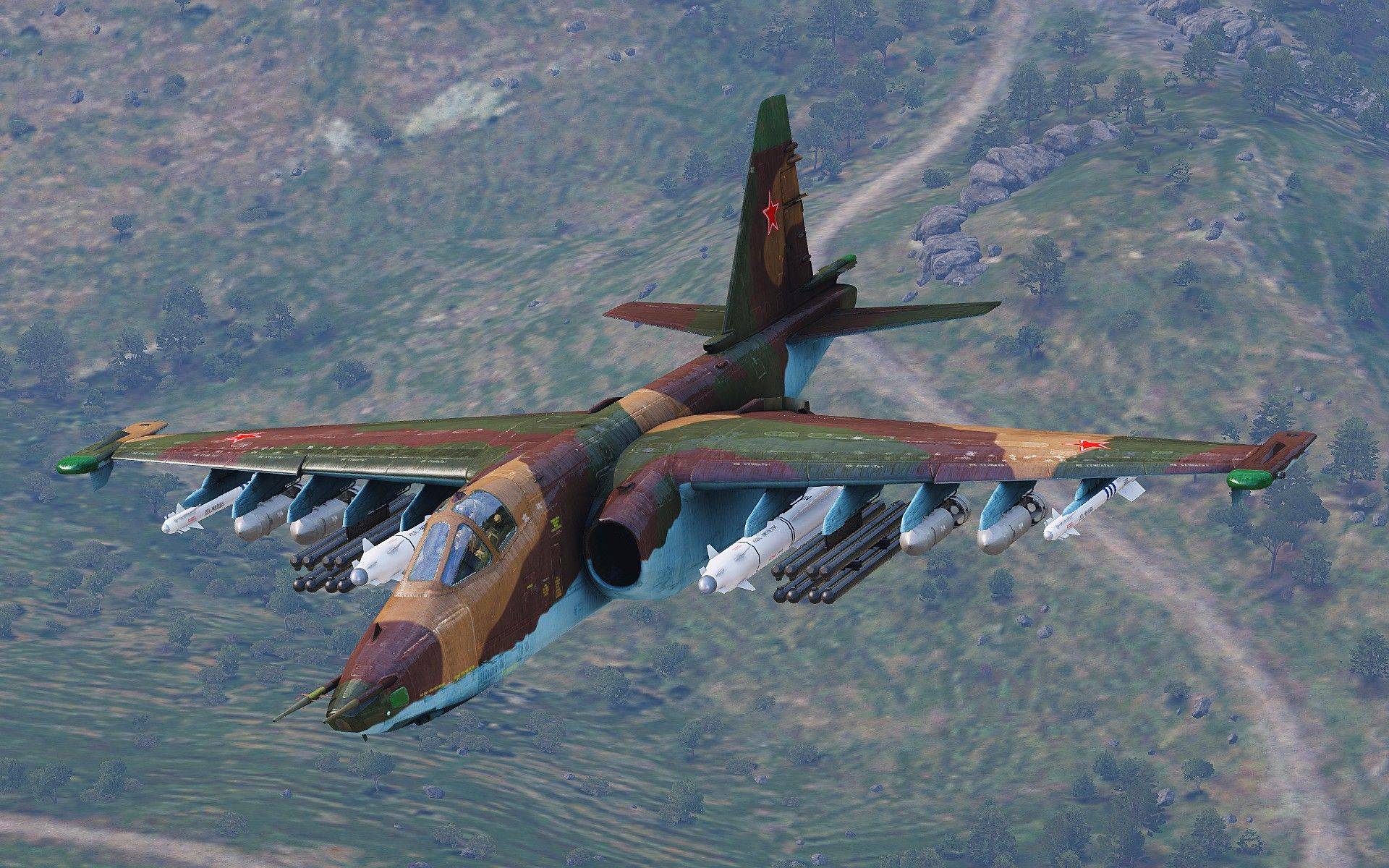

Вооружение летающего танка

Общий ассортимент возможного вооружения насчитывает 32 единицы, установка того или иного средства атаки зависит от поставленной боевой задачи и делится на четыре категории:

  1. артиллерийское оснащение;
  2. бомбардировочное обеспечение;
  3. неподконтрольное ракетное;
  4. подконтрольное ракетное.

В конструкции планера есть десять точек для подвеса боезапаса. Они распределены под крыльями и под фюзеляжем, по пять штук. Авиабомбы крепятся к пилонам БДЗ-25, а самонаводящиеся ракеты «воздух-воздух» крепятся к пусковым системам АПУ-60.

Штурмовики комплектуются стационарными авиаустановками ВПУ-17А или двуствольными пушками ГШ-30-2 калибром 30 мм, с боезапасом 250 снарядов и скорострельностью 3000 в/м. Первая из них подверглась замене на пушечную установку ННПУ-8М с переносом из подкабинного форпика под центр фюзеляжа.

Более широкую номенклатуру представляет бомбардировочное вооружение. Сюда входят авиабомба различного действия, калибра: 100 кг, 250 кг или 500 кг. Помимо этого, самолёт может нести мины и авиабомбы малых калибров не имеющих подвесных систем. Располагаются такие боеприпасы в специальных контейнерах, имеющих маркировку КМГУ (контейнер малогабаритных грузов унифицированный).

При необходимости, на штурмовик можно подвесить восемь разовых бомбовых кассет калибра 250 или 500 кг (ФАБ-250, ФАБ-500). Особенность данного оружия – большая площадь поражения.

Не менее широким спектром на самолёте представлена и неуправляемое ракетное вооружение. На пилоны подвешиваются блоки, в которых находятся реактивные снаряды различного действия, например, блок Б-83. В нём размещается 20 ракет типа С-8. Одновременно на СУ-25 можно разместить восемь таких блоков, что является грозным наступательным вооружением.

Для уничтожения техники и пехотных войск неприятеля на СУ-25 нашли применение и более мощные неуправляемые авиационные ракеты типа С-24 и С-25. Управляемое ракетное оснащение на самолёте представлено тремя типами ракет.

Первые два типа Х-25, Х-29 выполняют задачу поражения наземных целей.

Третий тип, ракета Р-73 предназначена для ведения воздушного боя, она заменила устаревший тип Р-60.

При таком количестве вооружения возникает вполне логичный вопрос – кто принимает решение, чем оснастить самолёт для боевого вылета? Задачу ставит вышестоящее командование, а решение принимает командир полка, руководствуясь данными разведки.

Модификации на базе Су 25

Постоянная модернизация СУ-25 на протяжении всего времени существования самолёта разделила его вид на модификации:

  • Су-25УБ — учебно-боевая двухместная машина
  • Су-25К, версия экспортного исполнения. Всего было построено 180 коммерческих штурмовиков с 1984 по 1989 годы.
  • Су-25ТМ, вариант созданный на базе двухместного СУ-25УБ для борьбы с танками. Место второго пилота оснащено под установку радиоэлектронного оборудования с усилением центральной части гаргротта. Кабина обладает улучшенными свойствами герметизации. Передняя часть самолёта изменена для установки прицельного комплекса И-251 «Шквал», расположен ИЛС.
  • Су-28, самолёт для учебно-тренировочных полётов.
  • Су-25УТГ, модель модернизирована для морских частей и авианосцев. Кабина двухместная, для проведения учебных режимов взлёт/посадка с палубы авианосца. Буква «Г» на конце аббревиатуры означает гак, которым самолёт цепляется за трос при посадке на палубу авианосца. Схемы, чертеж 25УТГ немногим отличаются от базовой модели.
  • Су-39, более современная версия противотанкового штурмовика Су-25ТМ. Корпус оснащён подвесным контейнером с радиолокационной станцией «Уопьё-25».
  • Су-25КМ, Израильская версия модификации штурмовика Грузинских ВВС. Доработки проведены в соответствии с классификацией боевого оснащения НАТО.
  • Су-25СМ, реконструкция базовой модели Су-25ТМ с применением: БРЭО, АО, АВ, ИЛС, МФИ.
  • Су-25БМ — Модифицированный двухместный самолёт на базе Су-25СМ и Су-39. Штурмовик предполагает использование в качестве учебного аппарата и возможность использования в качестве боевой единицы.
  • Су-25М1, модель модернизирована украинскими конструкторами для нужд собственной армии. Работы выполняет авиаремонтное предприятие «МиГремонт».
  • Су-25СМ3 – Модифицированный одноместный штурмовик. Добавлено новое навигационное оборудование ГЛОНАСС (GPS) с более точной установкой ориентирования, что позволяет эксплуатацию в любых условиях.

Отличительные ТТХ Су-25СМ3 от предшественника Су-25

Внешность Су-25 не претерпела никаких изменений, старый корпус превосходно подошёл к новой начинке. Есть система спутниковой связи и навигации ГЛОНАСС

Вдвое увеличена боеготовность новейшего Су-25, лазерный индикатор прицела расположен перед глазами, выводит на стеклянный экран всю информацию о состоянии самолёта и одновременно концентрирует внимание на цели, пилот не отвлекается, рассматривая всю приборную панель и окружающие самолёт объекты. Много электроники, при этом надёжной, централизованной программным управлением

В авиаучилищах установлены симулятроы для подготовки лётчиков, которые помогают приготовиться к первым полётам. Мастерство боевого лётчика отрабатывается уже в настоящих вылетах при естественных ощущениях. Есть весь спектр вооружения для наземных, надводных и воздушных целей, Су-25СМ3 – это высокая огневая мощь и защищённость.

ПНК СВП-24-25

Точность попадания неуправляемых бомб приблизилась к высокоточному самонаводящемуся вооружению, на борту стоит подсистема прицельного навигационного комплекса СВП-24-25. В отличие от управляемых, такие бомбы и ракеты не отклонить средствами РЭБ или другим способом от намеченной цели. Поэтому в будущем, когда ПВО станут более совершенными, неуправляемые бомбы и ракеты могут стать единственным гарантом 100 %-го попадания.

СОЛТ-25

Система прицеливания СОЛТ-25 захватывает цели телевизионными и тепловизорными каналами: танки, БМП и БТРы, живую силу. Дождь, снег, ночь – системе не помеха.

БКО «Витебск»

Бортовой комплекс обороны Витебск – мощный ослепительный РЭБ. При его работе замолкают вражеские радары. Ракеты с инфракрасными головками пролетают мимо Су-25СМ3. Система позволяет приблизиться вплотную к зенитчикам и уничтожить расчёт специальной ракетой Х-58, идущей в сторону сигнала РЛС противника. Если сигнал радаров выключен, дозвуковой «Суперграч» применит обычные бомбы и ракеты. Выброс тепловых ловушек при стрельбе из ПЗРК – также входит в компетенцию этого комплекса. Аналогичный же принцип работы применяется и в Т-14 Армате в активной защите танка «Афганит», в радиусе 100 км, установленные по всему борту датчики, производят замер ионизации воздуха, что предупреждает систему об опасности и выдаёт УФЛ-датчикам координаты запуска всего залпа вражеских ракет или одиночного выстрела из незаметного в засаде ПЗРК. Ответный удар не заставит себя ждать.

Интересные факты о штурмовике

Курьёзный случай произошёл 30 марта 2016 года в Приморье. Самолёт Су 25 заходил на посадку, на военный аэродром Черниговка, и неожиданно упал не долетев до полосы, пилот успел катапультироваться. Машина рухнула на хозяйственные постройки во дворе частного дома, пострадал гараж, погибли 50 кур. Самолёт попал на погреб, уничтожив припасы хозяина дома. Военные, по словам пострадавшего, обещали возместить нанесённый ущерб.

Во время войны в Афганистане 24 октября 1987 года, при атаке целей у кишлака Кобай в первом заходе в Су 25 лейтенанта П.Н. Голубцова попал снаряд ПЗРК и оторвал половину хвостового оперения. Начался пожар в двигателе, который удалось частично погасить, пилот принял решение посадить самолёт на своём аэродроме.

Дотянув на одном двигателе до полосы, лейтенант Голубцов произвёл посадку, но система торможения не сработала и пришлось направить самолёт на грунт, чтобы затормозить машину.
Лейтенант Пётр Голубцов награждён орденом Боевого Красного Знамени.
За время войны в Афганистане потеряны лишь 23 машины. Живучесть «Грачей»(так лётчики называли Су 25) феноменальная. Своеобразный рекорд поставил самолёт, на котором после посадки насчитали 165 пробоин.

Су 25

Всего за время боевых действий в Афгане было произведено 139 пусков управляемых ракет и 137 из них поразили цель.
Правительство Ирака сняло с вооружения Су 25 в 2003 году, а в 2014 году вновь закупила эти машины в РФ и Иране, поняв, что этот штурмовик как нельзя лучше подходит для ведения боевых действий против боевиков ИГИЛ.

Россия предполагает оставить на вооружении ВКС самолёты Су 25 до 2020 года. Так, спустя десятилетия подтвердился конструкторский талант инженеров фирмы «Сухой», создавших такой незаменимый штурмовик.

Су 25

Фронтовые бомбардировщики Су-24 и Су-24М

В 1973 году на вооружение авиации Советской Армии поступил новый бомбардировщик. Самолет был предназначен на замену уже устаревшему Як-28, который к тому же выполнял функции воздушного разведчика и самолета РЭБ (Радиоэлектронной Борьбы — прим.ред.). Су-24, а именно ему предстояло заменить Як-28, должен был выполнять те же задачи. Самолет быстро доказал свою эффективность и в 1979 году вошел в состав группы войск в ГДР. Затем, с 1984 года, эти машины использовали и в Афганской войне.

Су-24 быстро завоевал уважение среди военных благодаря высокой скорости, устойчивости при полете на малой высоте, к тому же бомбардировщик несет весьма большую боевую нагрузку, однако за чет снижения количества топлива, следовательно и дальности полета.

Однако машина обладала и недостатками системы БРЭО

(Бортовое Радиоэлектронное Оборудование), являвшаяся малоэффективной и ненадежной. Однако в последующей модификации самолета, Су-24М, такой недостаток был устранен. Су-24М — машина второго поколения семейства Су-24, в комплектацию модифицированного самолета входят такие системы, как:

  • Система дозаправки топливом в воздухе
  • Новая прицельно-навигационная система ПНС-24М «Тигр», в состав которой входят: Поисковая РЛС (Радиолокационная система) «Орион-А»
  • РЛС следования рельефу местности «Рельеф»
  • Прицельная система «Кайра-24» с лазерным дальномером-целеуказателем и телевизионным блоком

Благодаря «Тигру» самолет может использовать любые типы высокоточного оружия.

Боевое применение самолета Су-24

Эти самолеты, как первого, так и второго поколения, активно использовались в Чечне. На базе этого самолета были созданы модификации, предназначенные для разведки и РЭБ. Су-24МР способен собирать огромный объем разведданных и прочей информации. Разведчик оснащен аппаратурой для тепловой, радиоэлектронной и телевизионной разведки. Самолет оснащен РЛС бокового обзора, в сменных подвесных контейнерах размещено развед-оборудование, включающее приборы для электронной и радиационной разведки, лазерные системы разведки. Однако в этом случае самолет не является атакующим: из вооружения он может нести только управляемые ракеты класса «воздух-воздух» Р-60.

Впоследствии самолеты Су-24 и Су-24М находились на вооружении морской авиации России в количестве около 70 штук, плюс 12 самолетов-разведчиков Су-24МР. Также эти самолеты находились на вооружении других стран, наибольшее количество — у ВВС Украины.

ТТХ бомбардировщика Су-24

Состав экипажа2 человека
ДвигателиДва ТРДФ АЛ-21Ф-ЗА тягой по 11210 кгс на форсажном режиме
Максимальная скорость у земли1320 км/ч
Максимальная скорость на высоте 11000 мСоответствует числу М=1,35
Практический потолок17000 м
Боевой радиус с боевой нагрузкой 2500 кг560 км
Боевой радиус с ПТБ (Подвесные Топливные Баки)1250 км
МассыПустого 22300 кг; нормальная взлетная 36000 кг
РазмерыДлина: 24,594 м (с ПВД). Высота: 6,193 м
Размах крыла
  • При угле стреловидности χ=16°: 17,638 м
  • При угле стреловидности χ=69°: 10,366 м
Максимальная боевая нагрузка8000 кг
Пушечное вооружение
  • 1 шестиствольная 23-мм пушка ГШ-6-23М
  • Дополнительно до трех контейнеров с пушками ГШ-6-23М на подвесках.
Бомбы
  • Бомбы ТН-1000 и ТН-1200;
  • Корректируемые авиабомбы КАБ 500Кр с телевизионной системой наведения и КАБ-1500Л с лазерной системой наведения
Ракетное вооружение
  • УР класса воздух-поверхность Х-23, Х-25МЛ, Х-29Л/Г и Х-59 «Овод»
  • Противорадиолокационные ракеты Х-25МП, Х-31П, Х-29МП и Х-58, ПКР Х-31А иХ-35
  • До восьми блоков с PC
  • УР класса воздух-воздух Р-60

Модификации самолета Су-24

  • Су-24М — фронтовой бомбардировщик с комплексом «Тигр»;
  • Су-24МР — самолет-разведчик, разработан на базе Су-24М;
  • Су-24МП — самолет — постановщик помех;
  • Су-24Т — воздушный самолет-заправщик.

Бомбардировщик заявил высокую боевую эффективность. Можно хотя бы перечислить его бомбовое вооружение, а именно:

  • ТН-1000 и ТН-1200 являются ядерными бомбами
  • КАБ 500Кр — бомба калибра 500 кг с телевизионным наведением
  • КАБ 1500Л — бомба калибра 1500 кг с лазерным наведением

К чему эта вся информация? А к тому, что попав в зону поражения, шансов нет. Хотя если вдруг у вас будет каким-то образом хотя бы 5 минут до бомбардировки (предупреждений и извещений не ждите, его конёк — внезапность, это сверхзвуковая машина), то выжить можно. Но сложно.

История создания штурмовика СУ-25 Грач

После принятия партийным и армейским руководством СССР в 1956 году волевого решения о расформировании подразделений штурмовой авиации в ВВС не осталось самолёта, способного совершать то, что делали во время войны знаменитые «летающие танки» Ил-2, — осуществлять огневую поддержку наступательных действий пехоты и тяжёлой техники.

Все последующие попытки приспособить по этому назначению истребители и бомбардировщики оказались неудачными. Опыт войн в Корее, Вьетнаме и Египте показал, что новый самолёт поля боя жизненно необходим.

Инициаторами создания нового самолёта стали преподаватели Военно-воздушной академии.

В конце 60-х годов ХХ века в конструкторских бюро военной авиации начались разработки эскизных проектов специализированного дозвукового истребителя с высокой степенью защиты от воздушных и наземных ракетных атак ПВО противника.

Всё это время в КБ П. О. Сухого не прекращали работы над основными техническими параметрами проекта боевого самолёта. Работы велись, не привлекая внимания большого начальства. Вполне естественно, что конкурс выиграл самолёт марки «Су».

Знаменитый штурмовик Су-25 «Грач»

Прежде всего, необходимо было дать ответ на вопрос: как поведёт себя новый самолёт в ближнем бою, при непосредственной опасности быть атакованным мощным оружием противника.

Сотни макетов различных систем и частей самолёта прошли испытания в ходе проектных работ. Их тематика была необычайно обширной. Испытания опытного самолёта под маркировкой Т8 начались 1975 году.

1975
в этом году начались испытания опытного самолёта под маркировкой Т8

Пять лет ушло у конструкторов на доводку машины и подбор вооружения. Можно сказать, что самолёту необычайно повезло. Госприёмку вместо высокой комиссии сделала война. Штурмовик СУ-25 блестяще проявил свои боевые качества в ходе различных военных конфликтов.

Первое поколение: номер один с инициалами «Су»

В 1936 году в стране был объявлен конкурс на создание бомбардировщика под условным наименованием «Иванов». Победителем был признан проект Павла Сухого. Работы над «Ивановым» завершились появлением первого самолета с инициалами «Су» – боевого многоцелевого бомбардировщика Су-2 (изначально ББ-1, «ближний бомбардировщик»). Самолет строился крупной серией с 1940 по 1942 годы, и всего было произведено около 900 машин.

Самолет Су-2

Практически каждую машину Сухого можно отметить биркой «Сделано впервые». Первый серийный самолет Су-2 не был исключением и предоставил военным летчикам удивительный по тем временам комфорт: просторная и теплая, даже в морозы, кабина, хороший обзор у летчика и штурмана. Огромным преимуществом в бою оказалась возможность управления машиной из кабины штурмана.

Самолеты Су-2 героически сражались в воздушных боях Великой Отечественной войны, защищали небо Сталинграда. Они применялись в роли ближних бомбардировщиков, разведчиков и корректировщиков. Еще одну немаловажную задачу решали экипажи Су-2: речь идет о сбросе листовок на русском и немецком языках над занятой противником территорией. Только за один месяц с самолетов было сброшено до 45 тысяч листовок. Они вселяли надежду миллионам людей в оккупированных городах, рассказывая о больших потерях фашистских войск, сообщая о начале налетов союзной авиации на немецкие города.

история создания

Очередным подтверждением в необходимости специализированных военных самолётов стали крупномасштабные войсковые учения «Днепр» проводимые в 1967 году. Роль поддержки сухопутных войск была возложена на реактивные сверхзвуковые истребители Су-7Б и МиГ-21. Результат показал непрактичность воздушной защиты из-за слишком высоких скоростей самолётов.

Лётчики не успевали обнаружить цель, что вынуждало заходить на второй круг атаки. В быстроменяющейся боевой обстановке повторный заход на цель означает потерю времени и как следствие невыполнение задания. К тому же средства ПВО успевают взять под контроль сектор атаки самолётов.

Прошедшие войсковые учения заставили многих военных специалистов задуматься. Было очевидно, армии нужен специализированный самолёт-штурмовик. При обсуждении результатов образовалась группа единомышленников, которая нащупала плодотворную дебютную идею и взялись за её реализацию на добровольных началах.

Для более детальной проработки штурмовика был приглашён конструктор «ОКБ Сухой» Юрий Викторович Ивашечкин.

В начале 1968 года была разработана предварительная система боевого самолёта, она включала в себя необходимые пункты:

  • надёжная защита экипажа и основных узлов и агрегатов от бронебойных пуль и осколков ракет;
  • размещение на аэродромах с грунтовой ВПП;
  • непринуждённость механизмов и деталей корпуса с применением доступных материалов;
  • короткое время для подготовки к боевому вылету;
  • простота в управлении для пилотирования лётным составом средней квалификации.

Прежде чем приступит к разработке проекта, молодые конструкторы внимательно ознакомились с чертежами, описанием и техническими характеристиками штурмовых самолётов времён Великой Отечественной войны. Их интересовал вопрос, что же было создано?

Изучение чертежей дало пищу для способов бронирования и на что обращать внимание в первую очередь. В мае 1968 года Павлу Сухому впервые представили предварительный проект штурмовика

Генеральный конструктор с интересом отнёсся к проекту и дал указание продолжать разработку и строить полноразмерный макет. Прототип приобрёл артикул СПБ — самолёт поля боя

В мае 1968 года Павлу Сухому впервые представили предварительный проект штурмовика. Генеральный конструктор с интересом отнёсся к проекту и дал указание продолжать разработку и строить полноразмерный макет. Прототип приобрёл артикул СПБ — самолёт поля боя.

Павел Осипович Сухой информировал о существовании проекта министра авиационной промышленности СССР Петра Васильевича Дементьева, который без энтузиазма встретил идею молодых конструкторов. Однако информация была принята к сведению и передана для ознакомления министру обороны СССР Андрею Антоновичу Гречко. Узнав о столь интересном факте А.А.

Гречко попросил П.В. Дементьева организовать конкурс, в котором бы могли принять участие не только ОКБ «Сухого» но и «Ильюшин», «Яковлев», «Микоян».

Рассмотрение проектов состоялось в июне 1969 года. Военная комиссия внимательно ознакомилась со всеми предоставленными материалами. Единогласным решением министерской коллегии был признан победитель в лице ОКБ «Сухой», как самый перспективный проект.

Несмотря на положительное решение комиссии, создание самолёта растянулось на несколько лет. Между военными и конструкторами возник спор о скоростных качествах штурмовика. Первые требовали, чтобы самолёт мог развивать скорость до 1200км/ч, что равнялось отметке скорости звука у земли. Аргумент основывался на необходимости быстрого вызова штурмовика сухопутными войсками.

Конструкторы считали достаточной скорость 900км/ч для хорошей манёвренности на небольших высотах. Компромисс был достигнут на отметке 1000 км/ч.

22 Февраля 1975 года опытный самолёт, индексированный Т-8, впервые взлетел в небо, пилотируемый лётчиком испытателем Владимиром Илюшиным. Это прообраз будущего штурмовика СУ-25. Полёт продолжался 30 минут и закончился благополучно.

Конструкция

Так как штурмовик должен нести в полёте значительную бомбовую нагрузку, была выбрана схема высокоплана. Крылья трапециевидные, для повышения маневренности машины снабжены механизацией (закрылки, элероны, предкрылки, тормозные щитки). Основные системы управления самолётом дублированы.

Для обеспечения живучести при прямых попаданиях самолёт снабжён броневой защитой основных систем. Кабину лётчика прикрывает броня на основе титана. Её толщина достигает 30 мм. Броня способна защитить пилота от попадания снарядов калибром до 12 мм. Верх кабины накрыт броневым стеклом.

Кабину лётчика прикрывает броня на основе титана.

Самолёт имеет один киль. При посадке для эффективного гашения скорости применяется тормозной парашют. Для экстренного покидания в кабине установлено катапультируемое кресло К-36Л. С его помощью пилот может покинуть самолёт как в воздухе на максимальной скорости, так и при взлёте/посадке. Шасси Су-25 — трёхопорное, усиленное.

Для защиты от ракетного нападения на машину установлен БКО «Талисман». В последних модификациях (СМ-СМ3) навигация осуществляется через спутник. Для определения расстояния до объекта применяется лазерный комплекс «Клён-ПС».

Прототип модели

Стоит сразу до начала обзора расставить точки над i. Пока вы еще не увидели литники и деталировку. Общая геометрия планера была взята методом сканирования одного из ранних самолетов Су-25 в Монино, а если быть точным, то самолета Т8-11 – самолета первой серии. Сейчас вы могли бы гневно возгласить: «Да как же так! Кто вообще додумался сканировать прототипы или ранние серийные борты???». Но геометрия фюзеляжа, мотогондол и крыла со времен 1-й серии особо то и не менялась (за исключением тормозных щитков большей площади и антибликовых щитков посадочных фар, которые на нем отрабатывались в ходе испытательной жизни прототипа). Менялась только мелкая деталировка. А вот с этим надо быть внимательнее. Так как деталировка модели соответствует самолетам с конца 9-й серии по начало 10-й серии, ориентировочно 200-е номера самолетов. А если изменить некоторую мелочевку и перенести воздухозаборники охлаждения генераторов двигателей, то можно получить самолеты вплоть до конца 400-х номеров. Часть деталей на литниках дается с прицелом под выход в будущем модели Су-25СМ. Это я к тому, что не надо нестись впереди собственного визга и сравнивать модель с валками различных музейных бортов, к примеру из Центрального Музея Вооруженных Сил или самолета с Поклонки.

История создания штурмовика СУ-25 Грач

После принятия партийным и армейским руководством СССР в 1956 году волевого решения о расформировании подразделений штурмовой авиации в ВВС не осталось самолёта, способного совершать то, что делали во время войны знаменитые «летающие танки» Ил-2, — осуществлять огневую поддержку наступательных действий пехоты и тяжёлой техники.

Все последующие попытки приспособить по этому назначению истребители и бомбардировщики оказались неудачными. Опыт войн в Корее, Вьетнаме и Египте показал, что новый самолёт поля боя жизненно необходим.

Инициаторами создания нового самолёта стали преподаватели Военно-воздушной академии.

В конце 60-х годов ХХ века в конструкторских бюро военной авиации начались разработки эскизных проектов специализированного дозвукового истребителя с высокой степенью защиты от воздушных и наземных ракетных атак ПВО противника.

Всё это время в КБ П. О. Сухого не прекращали работы над основными техническими параметрами проекта боевого самолёта. Работы велись, не привлекая внимания большого начальства. Вполне естественно, что конкурс выиграл самолёт марки «Су».


Знаменитый штурмовик Су-25 «Грач»

Прежде всего, необходимо было дать ответ на вопрос: как поведёт себя новый самолёт в ближнем бою, при непосредственной опасности быть атакованным мощным оружием противника.

Сотни макетов различных систем и частей самолёта прошли испытания в ходе проектных работ. Их тематика была необычайно обширной. Испытания опытного самолёта под маркировкой Т8 начались 1975 году.

1975

в этом году начались испытания опытного самолёта под маркировкой Т8

Пять лет ушло у конструкторов на доводку машины и подбор вооружения. Можно сказать, что самолёту необычайно повезло. Госприёмку вместо высокой комиссии сделала война. Штурмовик СУ-25 блестяще проявил свои боевые качества в ходе различных военных конфликтов.

Защищённость, система жизнеобеспечения и спасения

Схема средств обеспечения боевой живучести

Су-25 является в целом высокозащищённым самолётом, на системы обеспечения боевой живучести приходится 7,2 % нормальной взлётной массы или 1050 кг. Жизненно важные системы штурмовика дублируются и экранируются менее важными.

Особое внимание уделено защите критически важных узлов и элементов — кабины пилота и топливной системы. Кабина пилота выполняется сварной из авиационной титановой брони АБВТ-20

Толщины бронеплит составляют от 10 до 24 мм. Лобовое остекление обеспечивает противопульную защиту и представляет собой стеклоблок толщиной 55 мм. Сзади пилот защищён стальной бронеспинкой толщиной 6 мм. Пилот практически полностью защищён от обстрела из любого ствольного оружия калибром до 12,7 мм, а по наиболее опасным направлениям — калибром до 30 мм

Кабина пилота выполняется сварной из авиационной титановой брони АБВТ-20. Толщины бронеплит составляют от 10 до 24 мм. Лобовое остекление обеспечивает противопульную защиту и представляет собой стеклоблок толщиной 55 мм. Сзади пилот защищён стальной бронеспинкой толщиной 6 мм. Пилот практически полностью защищён от обстрела из любого ствольного оружия калибром до 12,7 мм, а по наиболее опасным направлениям — калибром до 30 мм.

Спасение пилота при критическом поражении самолёта обеспечивается катапультным креслом К-36Л, обеспечивающем спасение пилота на всех режимах, скоростях и высотах полёта. Перед катапультированием фонарь кабины сбрасывается. Управление катапультированием осуществляется вручную с помощью управляющих ручек, за которые необходимо потянуть обеими руками.

Тактико-технические характеристики Су-25К

Экипаж: 1 пилот

Габаритные размеры Су-25 Длина: 15,36 м (с ПВД); Размах крыла: 14,36 м; Высота: 4,8 м; Площадь крыла: 30,1 м²; База шасси: 3,57 м; Колея шасси: 2,51 м Масса пустого: 9315 кг Масса снаряжённого: 11 600 кг Нормальная взлётная масса: 14 600 кг Максимальная взлётная масса: 17 600 кг Масса топлива во внутренних баках: 3000 кг Силовая установка: 2 × ТРД Р-95Ш Тяга: 2 × 4100 кгс (40,2 кН) Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой) Крейсерская скорость: 750 км/ч Практическая дальность (с норм. боевой нагрузкой): на высоте без ПТБ 640 км; у земли без ПТБ 495 км Перегоночная дальность: 1950 км Практический потолок: 7000 м Максимальная высота боевого применения: 5000 м Скороподъёмность: 60 м/с (у земли с нагрузкой 1000 кг) Тяговооружённость: 0,56 / 0,466 (при норм./макс. взлётной массе) Максимальная эксплуатационная перегрузка: с нормальной боевой нагрузкой: + 6,5g с максимальной боевой нагрузкой: + 5,2g Авионика Лазерная станция подсвета: «Клён-ПС» Спутниковая система навигации ГЛОНАСС (для Су-25СМ)

Литники и литье


Всего в наборе 15 литников и подставка. Всего 361 деталь, 7 из которых прозрачные. Часть из деталей не используется. Из 15 литников – 8 приходится на стандартные литники с вооружением, которые мы уже видели по модели Як-130.
Качество литья хорошее. Массово присутствует как внешняя, так и внутренняя клепка, имитация ДЗУСов, «рояльных петель» люков. Кое где есть усадки пластика. Это бросается в глаза на верхних половинках консолей крыла вдоль задней кромки и на штанах пилота в самом интересном месте. В паре мест был мелкий облой.
В плане расшивки тут все очень забавно. Внутренняя расшивка аккуратная, правда в одном месте в районе носовой ниши шасси забыли линию дорезать до конца, а линии на спине фюзеляжа получились избыточно глубокими. Внешняя клепка в большинстве своем получилась очень клевой. Шаг и количество заклепок более менее совпадает с прототипом, если смотреть фотообзоры. Но в двух местах с клепкой есть реальные проблемы. Первое место – верхняя часть фюзеляжа в районе киля, где клепка сходит на нет. А второе место – хвостовые части мотогондол, отлитые в одну деталь. Из-за того, что их отлили в 1 деталь, а не в 2 или 3 детали – клепка на них получилась чечевичной формы и местами пропадает. Я думаю, это одно из тех мест модели, с которых придется удалить всю клепку и нанести ее потом рельефной декалью.
В целом поверхность модели получилась фактурной, которая хорошо будет смотреться после везеринга.

Сразу оговорюсь, на пыль и шерсть на деталях не обращаем внимание. Пока литники лежали на столе и писался обзор, мой кот их облюбовал

В вашу модель эти “допы” уже не будут включены.

Фотообзоры

  • фотообзор наиболее близкого к модели самолета из имеющихся – Су-25 из Луганска, 10-я серия http://walkarounds.scalemodels.ru/v/walkarounds/avia/after_1950/su-25_lugansk/
  • фотообзор немного отличающегося от модели Су-25 из Краснодара 10-я серия 329-й номер.Это валк строевой машины без “колхоза” и прочих приколов с музеефикацией и раздербаниванием. Но по сравнению с моделью есть отличия в мелочах и расположении воздухозаборников охлаждения генераторов двигателей. http://walkarounds.scalemodels.ru/v/walkarounds/avia/after_1950/su25_krasnodar_2008/

Где еще найти аналогичные Су-25 и сравнить их с моделью?

  • Су-25К 9-й серии в музее в Праге, Чехия. Ранее был в Кбелах
  • Су-25К 10-й серии в музее в Брно, Чехия
  • Су-25К 10-й серии в музее Граф Игнатьево, Болгария
