В ВКС РФ самолеты СКВВП могут составить основу воздушной группировки «гарантированного ответа», то есть той части авиации, которая после упреждающего массированного удара противника по системе базирования примет участие в боевых действиях. Рассредоточение СКВВП малыми группами по большому количеству хорошо скрытых от разведки противника взлетных площадок исключит поражение значительной части самолетов.

При предположении, что для отражения массированных ударов авиации противника нам необходимо будет ввести в сражение сопоставимое с атакующими силами число своих истребителей, потребность наших ВКС в СКВВП оценивается в 250–300 машин минимум. При таком их количестве можно рассчитывать на ввод в бой не менее 200 самолетов даже при условии поражения всех основных и запасных аэродромов с размещенной там техникой.

В ВМФ «вертикалки» позволят оперативно наращивать численность авианесущих кораблей

Для нашего ВМФ это особенно важно, поскольку новые авианосцы в составе флота появятся не скоро. Корабли, оснащенные СКВВП, незаменимы при решении задач сохранения благоприятной обстановки в оперативно важных районах, защиты коммуникаций, поддержки десантных соединений. В дальней морской и океанской зонах корабли, несущие СКВВП, повысят эффективность действий флота

Там они могут успешно решать задачи ПВО, наносить удары по соединениям флота противника. Как показывает опыт боевого применения американских УДК в агрессии против Югославии, авиагруппы эффективны и в ударах по наземным объектам

В дальней морской и океанской зонах корабли, несущие СКВВП, повысят эффективность действий флота. Там они могут успешно решать задачи ПВО, наносить удары по соединениям флота противника. Как показывает опыт боевого применения американских УДК в агрессии против Югославии, авиагруппы эффективны и в ударах по наземным объектам.

Сегодня в составе нашего флота только один авианосец. Он не может своим крылом решить весь спектр задач, которые возлагаются на палубные самолеты. Для этого на каждом из наших флотов необходимо иметь минимум по два легких авианесущих корабля, необходимых для поддержания благоприятного оперативного режима в районах, прилегающих к российскому побережью. С принятием на вооружение СКВВП обзавестись необходимым составом кораблей гораздо проще.

Потребности ВМФ России в СКВВП можно оценить в 100 единиц как минимум. Суммарно Вооруженным Силам необходимо 350–400 таких самолетов. Но это только на первом этапе. В дальнейшем с получением положительного опыта применения доля СКВВП в ВКС и ВМФ РФ будет расти.

В заключение стоит привести некоторые оценки специалистов относительно времени развертывания серийного производства наших СКВВП. Если их разрабатывать, взяв за основу выпускаемые образцы, с момента принятия политического решения до первого полета пройдет около пяти лет. Еще два-три года потребуется на испытания и запуск в серию. Итого – семь-восемь лет.

Однако надо торопиться: специалисты, разрабатывавшие Як-141, уже в возрасте, а из молодежи никто в этом направлении не сведущ, поскольку с советских времен не ставилось такой задачи. Вероятно, потребуется кооперация разных КБ: специалисты по СКВВП есть только в ОКБ им. А. С. Яковлева, а наиболее целесообразные прототипы с обычным взлетом созданы в ОКБ им. Сухого.

/Константин Сивков, доктор военных наук, vpk-news.ru/

Особенности конструкции самолета Як-3

Нужно отметить, что данная машина изготовлялась только на протяжении двух лет, но за все это время было создано множество модификаций, которые отличались как компоновкой, так и вооружением.

Самолет Як-3 был изготовлен по схеме свободнонесущего моноплана, который оснащен системой убирающегося шасси.

Силовая установка представлена двенадцатицилиндровым двигателем, который развивал мощность в 1250 лошадиных сил. Двигатель приводил в движение трехлопастной винт новой конструкции, который в полете мог менять шаг, данный агрегат обозначался как ВИШ-105СВ. Корпус ферменного типа был изготовлен из стальных труб, которые соединялись сварочным типом, а обшивка машины была изготовлена из дюралюминиевых листов. Кроме металла, большая часть корпуса была изготовлена из деревянных конструкций. Моторама аппарата была изготовлена как единое целое с корпусом самолета. Фонарь пилота был изготовлен в каплевидной форме, что повышало обтекаемость машины. Данный агрегат был оборудован системой аварийного сбрасывания.

Крылья были составлены из двух лонжеронов, на которых была установлена деревянная обшивка. В крыльях между лонжеронами были размещены топливные баки, также здесь был расположен и расходный бак. Конструкторами была предусмотрена система, которая предотвращала утечку топлива из баков при их повреждениях. На крыльях данного аппарата были установлены и посадочные щитки.

Шасси было представлено тремя стойками, которые во время полета убирались в корпус истребителя. На стойках были установлены телескопические масляные амортизаторы, которые эффективно гасили колебания при посадке.

В кабине пилота, кроме стандартного навигационного оборудования и систем управления, был установлен прибор радиосвязи и прибор коллиматорного прицела, система снабжения кислородом. Для ночных вылетов в кабине пилота была установлена подсветка, а снаружи корпуса были бортовые огни. Для снижения заметности аппарата при боевых операциях все самолеты Як-3 имели камуфляжную окраску, а именно днище машины было покрашено в голубой цвет.

• Страна: СССР

• Тип: однодвигательный истребитель

• Экипаж: один пилот

Это второй самолет Яковлева, получивший обозначение Як-3 (первый с этим названием был закрыт осенью 1941 года из-за низкой надежности двигателя и нехватки подходящих материалов для постройки самолета). Этот самолет строился для удовлетворения требований ВВС по созданию маневренного истребителя, с высокими характеристиками на малых высотах. Истребитель обеспечивал советским ВВС господство в воздухе над полем боя — нечто подобное тому, что большую часть времени ВВС Германии имели на Восточном фронте.

Использовавшие доработанный планер самолета Як-1М, оснащенный уменьшенным крылом, прототипы прошли испытания с февраля по октябрь 1943 года, к этому времени малая предсерийная партия этого самолета была запущена в производство на Государственном авиационном заводе (ГАЗ) № 286 в Каменске-Уральском. Самолет Як-3 оставался в производстве до начала 1946 года. К этому времени было выпущено 4848 самолетов.

В 1991 году между ОКБ им. А. С. Яковлева и Музеем летания в Санта-Монике был заключен договор, который предусматривал поставку нескольких вновь построенных на заводе в Оренбурге самолетов Як-ЗУА с использованием чертежей, оснастки, шаблонов и инструмента времен войны, но оснащенных американскими двигателями компании «Эллисон» — отсюда обозначение УА. Небольшое количество двухместных самолетов Як-11 с радиальными двигателями также переделаны в самолеты «Эллисон Як-ЗУА».

Основные данные

Размеры:

• Длина: 8,49 м
• Размах крыла: 9,2 м
• Высота: 2,42 м

Вес:

• Пустого: 2105 кг
• Максимальный взлетный: 2550 кг

Летно-технические характеристики:

• Максимальная скорость: 655 км/ч
• Дальность полета: 900 км

Силовая установка:

«Эллисон» 2L Мощность: 1240 л. с. (925,04 кВт)

Дата первого полета:

28 февраля 1943 года (исходный) и июль 1993 года (самолет Як-ЗУА)

Сохранившиеся годными к полетам модификации:

Як-ЗУА (вновь построенные в ОКБ им. А.С. Яковлева) и «Як-ЗУА» (самолеты Як-11, оснащенные двигателем «Эллисон» 2L)

Як-3 характеристики:

Модификация	Як-3
Размах крыла, м	9.20
Длина, м	8.50
Высота, м	2.42
Площадь крыла, м2	14.85
Масса, кг
пустого самолета	2123
нормальная взлетная	2692
Тип двигателя	1 ПД ВК-105ПФ2
Мощность, л.с.	1 х 1240
Максимальная скорость , км/ч
у земли	567
на высоте	646
Практическая дальность, км	648
Скороподъемность, м/мин	1111
Практический потолок, м	10400
Экипаж	1
Вооружение:	одна 20-мм пушка ШВАК, два 12.7-мм пулемета УБС

Краткая история создания самолета Як-142

Что касается истории создания, то она берет свое начало от проектировки такого самолета, как Як-42, и напрямую с ней связана, поскольку новый пассажирский самолет Як-142 является дальнейшим усовершенствованием данной машины. Впервые за разработку данного проекта ОКБ Яковлева взялось в начале 1987 года. Через три года после этого к данной машине МГА выставило основные требования, которым должна была соответствовать машина. Как говорилось ранее, в проект нового лайнера были взяты основные механизмы и проработки, которые были проделаны по аппарату Як-42Д. Но новая машина имеет множество преимуществ над предыдущей версией. Кроме удлиненного фюзеляжа, самолет отличался значительно лучшими летными и аэродинамическими характеристиками.

Як-30 (1948)

Самолет Як-30 стал первым реактивным аппаратом, который был изготовлен в конструкторском бюро Яковлева в конце 40-х годов, с крылом стреловидной формы. Всего было создано две машины данного типа. Серийно не изготовлялся.

История создания самолета Як-30

За основу нового самолета был взят проект Як-25, но данные аппараты имели одно значительное отличие, а именно вид крыла. Крылья на новой машине имели стреловидную форму. Стреловидность составила 35°. Крыло изготовлено из одного лонжерона. В конструкцию крыла были включены аэродинамические гребни. Большинство других систем было использовано с предыдущей машины.

Первый полет был осуществлен в начале сентября 1948 года, после которого последовали заводские испытания, которые были окончены к декабрю 48 года. По результатам испытаний была отмечена легкость в управлении и доступность управления пилотам среднего класса. Если сравнивать с исходной машиной, Як-30 имел множество преимуществ в летных характеристиках. Это было получено за счет новой конструкции крыла.

В конце 48 года был изготовлен второй самолет Як-30Д. Он отличался более совершенным крылом, которое состояло из двух лонжеронов. Также был увеличен запас топлива и боевой мощи. Крылья имели уже выдвижные закрылки. Хвостовую часть аппарата оснастили тормозными щитками. Государственные испытания были начаты в 49 году и проходили на Крымском полуострове. При испытаниях было получено число М, которое равнялось 0,93. Испытания государственной комиссией были окончены в конце мая 49 года. Несмотря на успехи в испытаниях, данная машина так и не была запущена в серийное изготовление из-за того, что существовали аналогичные самолеты типа МиГ-15 и Ла-15.

Особенности конструкции Як-30

Фюзеляж самолета по своей конструкции практически полностью соответствовал самолету Як-25. Корпус состоит из двух отделов, между которыми находится эксплуатационный разъем для обслуживания двигателя. Силовая установка машины занимала хвостовую часть корпуса. Кабина пилота была расположена в средней части аппарата, с боков от нее были размещены два воздухозаборника. Крылья имели высокую степень стреловидности, что и придало самолету значительно лучшие летные и маневренные характеристики. На крыльях были установлены крепления для подвесных топливных баков общей емкостью в 380 литров. В основные баки самолета можно было заправить 3,3 тонны топлива.

Кабина пилота изготовлена по герметичной схеме с вентиляционной системой. Для защиты летчика кабина имеет большую степень бронирования металлическими пластинами, лобовое стекло также бронировано и имеет толщину в 5,7 сантиметра. Спинка кресла изготовлена из 8-миллиметровой брони. Для эвакуации пилота в аварийной ситуации кресло оснащено системой катапультирования.

К боевой мощи самолета относятся две крупнокалиберные пушки Ш-3-23с зарядом в 150 патронов, но вскоре их заменили на НР-23. Вооружение было расположено под кабиной пилотов. В состав бортового оборудования был включен радиокомпас типа РПКО-10 и радиоточка РСИ-6. На Як-30 был установлен фотокинопулемет С-13. Все системы питались электроэнергией от генератора и 12-вольтового аккумулятора.

История Як-12

А.С. Яковлев со своими помощниками сразу после окончания войны работал над проектом легкой воздушной машины многоцелевого назначения. Конструкторы хотели создать простой, дешевый и неприхотливый в эксплуатации самолет, который бы применялся для перевозки почты, грузов и пассажиров на коротких местных линиях, в аэроклубах – для обучения прыжкам с парашютом и буксировки планировки, как санитарный, для подкормки растений удобрениями, для аэросева, опыления зеленых насаждений.

Як-12 видео

В 1946 году самолет прошел очередные испытания. Среди нескольких вариантов, наиболее удачной оказалась машина с мотором АИ-14 в 240 л.с.

В плане развития и восстановления народного хозяйства в 1940-х гг. говорилось: «Развить и восстановить местные воздушные линии,… развить массовое спецприменение авиации по борьбе с вредителями с/х, по санитарному обслуживанию населения…» Именно это стало причиной разработки нового самолета, который бы заменил По-2.

По схеме Як-12 − подкосный высокоплан с подкосно-расчалочным хвостовым оперением и неубирающимся шасси. Его двухлонжеронное деревянное крыло, имеющее полотняную обшивку, оборудовано фиксированным предкрылком и закрылками щелевого типа. Металлический каркас, оперение, обшитое полотном. Ферма составляет основу фюзеляжа. Она сварена из стальных труб. Обшивка в хвостовой части полотняная (на деревянной опалубке), в носовой − дюралевая. Кабина автомобильного типа, четырехместная. В случае необходимости справа в ней можно установить специальные носилки для перевозки больного. На первых самолетах устанавливается двигатель в 160 л.с. и охлаждением М-11ФР-1.

На протяжении многих лет схема конструкции и характеристик самолета постоянно менялась. Сперва использовалась смешанная схема с постепенной заменой дерева дюралюминием. Неизменной оставалась полотняная обшивка самолета.

Як-12 видео

Як-12 в своем изначальном виде был двухместным и предназначался для ВВС как санитарный и связной. Фюзеляж ферменный, состоящий из хромансилевых труб, деревянные рейки выступали опалубкой, конструкция смешанная, деревянный каркас двухлонжеронного крыла, каркас хвостового оперения и элеронов дюралюминевый. V-образные подсковы крыла, которые сходились в узлах крепления шасси. Фиксированный дюралюминиевый подкрылок, по консолям крыла постоянной хорды обеспечивал больший угол атаки. Шасси пирамидального типа, в котором была введена лента-оттяжка, способствующая уменьшению сопротивления. Основные тормозные колеса 600х180 мм, а хвостовое, соответственно, 200х110 мм. Проводка управления тросовая. Можно устанавливать лыжи.

Крыло – 23,86 м2 оборудовано предкрылками, что позволяет улучшить посадочные качества и повысить безопасность пилота.

Основной вариант обладает хорошими данными для своего класса машин. Скорость – до 220 км в час, при посадочной – 90 км в час, потолок – 4500 м. Дальность полета составляет 760 км. Пустой самолет весит 1 тонну. Допустимый (нормальный) взлетный вес составляет 1450 кг. Як-12 оборудован приборами и радиостанцией, которые позволяют летать в сложных метеоусловиях и ночью.

Модификации Як-12

• Як-12С – санитарный самолет, рассчитан на одного больного.

• Як-12СХ – представляет собой сельскохозяйственный самолет для опыления, имеет бак для распыления химикатов, расположенный под фюзеляжем.

• Як-12Р – связанная машина для ГВФ и ВВС. Имеет более мощный двигатель – 260 л.с. (АИ-14Р). Сошник установлен в хвостовой части – тормозной крюк, который выпускается при посадке на грунтовку для сокращения пробега.

• Як-12А – машина с трапециевидным крылом, с одним подкосом и предкрылками.

• Як-12М – самолет, рассчитанный на 3 пассажиров, характеризуется удлиненной хвостовой частью, с новым форкилем и оперением.

Як-12 характеристики:

Модификация	Як-12
Размах крыла, м	12.00
Длина самолета,м	8.36
Высота самолета,м	3.76
Площадь крыла,м2	21.60
Масса, кг
пустого самолета	830
максимальная взлетная	1185
Тип двигателя	1 ПД М-11ФР
Тяга, кН	1 х 160
Максимальная скорость, км/ч	194
Крейсерская скорость, км/ч	169
Практическая дальность, км	810
Продолжительность полета, ч	4
Практический потолок, м	3000
Экипаж, чел	1
Полезная нагрузка:	2 пассажира или 355 кг груза

История создания

Ещё в середине 60-х годов стало ясно, что поршневые пассажирские самолёты безнадёжно устарели и требуется новый современный реактивный лайнер для региональных линий, который позволит заменить в этой области не только двухмоторные самолёты, но и ставший уже привычным Ан-2.

Спустя годы, стало ясно, что конкуренцию Ан-2 новый лайнер не составил, но успешно заменил старичков — поршневые Ли-2, Ил-12 и Ил-14. Решая задачу замены поршневых самолётов для ГВФ, А.С. Яковлев рассматривал различные варианты турбовинтовых машин, но в итоге пришёл к турбореактивному лайнеру, способному садиться на короткие грунтовые полосы порядка 700 метров.

Як-40

Постепенно родилась концепция традиционного по конструкции реактивного самолёта с прямым крылом, имеющим три турбореактивных двигателя, которые специально разработал для нового лайнера конструктор А.Г. Ивченко. Идея нескоростного реактивного самолёта, неприхотливого в эксплуатации и простого в обслуживании была для того времени передовой и задавала новое направление в авиастроении.

Воплощением в жизнь проекта занимался заместитель главного конструктора Ю.Г. Адлер, а ведущим инженером стал сын А.С. Яковлева — Сергей Александрович. Всего построили шесть прототипов реактивного лайнера, первый из которых поднялся в небо 21 октября 1966 года. Уже в 1968 году, после сертификации, получив обозначение как Як-40, эта турбореактивная машина 30 сентября выполнила первый рейс из Москвы на Кострому.

В настоящее время конструкция такого самолёта не представляет ничего особенного, но для того периода многие решения и идеи, воплощённые в неё, стали революционными.

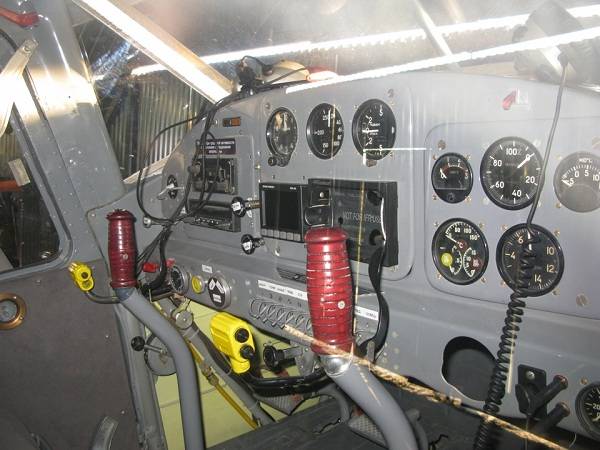

Кабина пилота самолёта Як-40

Типы самолетов с вертикальным взлетом

Как мы уже условились выше, СВВП являются, в первую очередь, самолетами. Значит, они тяжелее воздуха и, например, воздушный шар не относится к СВВП. Стало быть, этот тип летательных аппаратов должен создавать тягу сам для себя. По способу создания тяги они делятся на два основных типа.

К первому относятся такие самолеты, как, например, Як-38, McDonnell Douglas AV-8 Harrier II и Lockheed Martin F-35 Lightning II. Они оборудованы подъемно-маршевыми двигателями и разным количеством подъемных двигателей. Все двигатели используют для взлета вертикальную реактивную тягу. Если говорить совсем просто — струю воздуха из реактивного двигателя.

Lockheed Martin F-35 Lightning II — истребитель пятого поколения с возможностью вертикального взлета/посадки

Другой тип СВВП называется ”конвертоплан” и создает тягу для взлета за счет воздушных винтов. Примером может служить Bell V-22 Osprey, хорошо известный нам по игре Half-Life и фильмам про спецназ. Внешне он больше похож на грузовой вертолет, но основной полет осуществляет именно как самолет. После взлета его двигатели отклоняются и создают уже горизонтальную тягу.

Тот самый конвертоплан Bell V-22 Osprey. В полете он разворачивал двигатели вперед и летел как турбо-винтовой самолет.
