Яковлев Як-242 МС-21

Модификации

МС  21 представляет собой целое семейство лайнеров. В него входит три основные модификации агрегата.

МС 21-200

Данная модификация, как уже было сказано выше, представляет собой самую раннюю версию самолета. Ее пассажировместимость составляет 165 пассажиров, а компоновка салона предусматривает только один класс комфортабельности – экономический. Согласно планов производителя, эта версия будет комплектоваться либо двигателями RW1428G, либо ПД-14. Поскольку потенциальные заказчики к 200-й версии проявили не слишком высокий интерес, с ее производством было принято решение несколько повременить.

МС 21-300

Эта версия является базовой модификацией самолета. Ее фюзеляж на 8,5 метров длиннее, чем у двухсотой, а пассажировместимость при условии одноклассовой компоновки будет достигать 211 человек. Модель вызвала у покупателей особенно высокий интерес, потому было принято решение приступить к серийному производству именно с нее.

МС 21-400

МС 21-400 – увеличенная версия самолета. Ее основные отличия от основной (базовой) модификации заключаются в увеличенных параметрах крыла и фюзеляжа. Помимо этого, она, вероятно, будет оснащена четырехколесной тележкой шасси. Лайнер будет рассчитан на 230 пассажиров. На него будет устанавливаться форсированный двигатель отечественного производства ПД-14. На данный период времени разработка четырехсотой модели отложена в связи с необходимостью внесения в ее конструкцию ряда изменений.

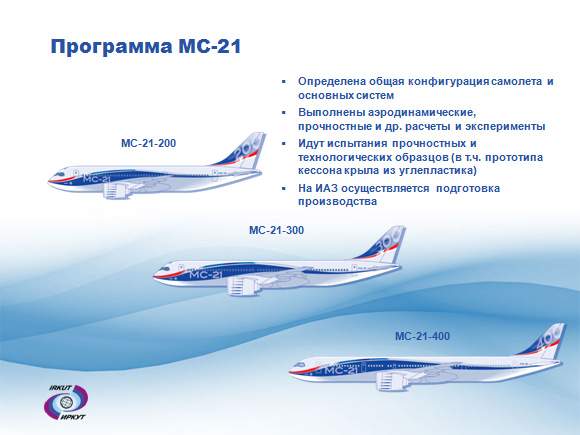

Самолет МС 21 поступит в продажу в трех модификациях

МС 21 перспективы и преимущества

На лайнер МС 21 в России возлагаются большие надежды. Это первый отечественный самолет, который изначально имеет все возможности  составить достойную конкуренцию лидерам соответствующего сектора рынка. Самолетами, которые будут конкурировать с новинкой авиастроения, прежде всего, являются  Boeing 737, Airbus 320, а также китайский Comac C919. Начало эксплуатации последнего намечено на 2020 год. По заявленным китайским производителем характеристикам он более всего напоминает базовую модель МС 21.

Одно из основных преимуществ российского пассажирского самолета заключается в его относительно низкой конкурентоспособной стоимости в сравнении с западными аналогами. МС-21 оборудован бортовой техникой и электроникой с открытой архитектурой, что в процессе  эксплуатации дает возможность установки оборудования любых производителей по желанию.

Определенные опасения в плане будущего спроса на самолет вызывает тот факт, что у новинки отечественного авиапрома практически полностью отсутствует система послепродажного обслуживания. Это может создать проблемы с продажами, поскольку у основных конкурентов (Boeing и Airbus) предусмотрена трех,- четырехлетняя гарантия на основные узлы их самолетов. К тому же покупатели самолетов Боинг и Айрбас получают от производителя гарантии того, что при возникновении потребности любая деталь окажется доставлена в любую точку земного шара в кратчайшие сроки.

Тем не менее, несмотря на наличие ряда спорных и вызывающих опасение вопросов, МС 21 уже сегодня можно небезосновательно считать серьезным прорывом отечественного самолетостроения. И хоть в настоящее время нет ясности по поводу того, когда окупятся вложенные в создание новых опытных машин и приобретение производственных мощностей огромные средства, этот самолет – большой шаг России в сторону успеха на международном авиационном рынке.

Примечания

Комментарии
  1. Для модели A321LR, специально спроектированной для повышенной дальности полёта. Планируется представить её к середине 2018 года[76].
Источники
  1. . ОАО НПК «Иркут» (13 августа 2013). Проверено 13 сентября 2013.
  2. 1 2 . Проверено 28 мая 2017.
  3. Екатерина Соболь. . Ведомости (11 июля 2012). Проверено 11 апреля 2013. 17 апреля 2013 года.
  4.  (13 February 2014).
  5. . РБК (20 января 2014). Проверено 17 января 2014.
  6. . АВИАЦИЯ РОССИИ. Проверено 16 августа 2018.
  7. Артур Нургалеев. C919. АвиаПорт.Ru (24-03-2011). Проверено 11 июля 2011. 29 февраля 2012 года.
  8. 1 2 3 4 5 6
  9. . Проверено 2 февраля 2017.
  10.  — Интерфакс, 23.10.2013
  11.  — Lenta.ru, 25.08.2015
  12. . ОАК. Проверено 27 июня 2016.
  13. Марина Лысцева. . N+1 (27 июня 2016). Проверено 27 июня 2016.
  14. Ахмадиев, Эльдар . Проверено 2 февраля 2017.
  15.  (рус.). aviation21.ru. Проверено 2 марта 2017.
  16. . Проверено 2 февраля 2017.
  17. . Проверено 2 февраля 2017.
  18. . Проверено 2 февраля 2017.
  19. 1 2  — Интерфакс, 06.02.14
  20.  — tass.ru, 08.06.2016
  21. . РБК. Проверено 8 июня 2016.
  22. . РБК (28 мая 2017).
  23.  (рус.), ТАСС. Проверено 28 мая 2017.
  24. . ТАСС. Проверено 17 октября 2017.
  25.  (рус.). uacrussia.ru. Проверено 12 мая 2018.
  26.  (рус.). www.uacrussia.ru. Проверено 17 июля 2018.
  27. . РБК (10 февраля 2012). Проверено 10 февраля 2012. 5 июня 2012 года.
  28. . www.aex.ru. Проверено 25 декабря 2016.
  29. 1 2 3 4
  30. 1 2 3 4 5
  31. .
  32.  (рус.)  (недоступная ссылка — ). perm-motors.com. Проверено 24 октября 2017. 24 октября 2017 года.
  33.  (англ.), Flightglobal.com (16 декабря 2009). Проверено 24 октября 2017.
  34. . www.intelligent-aerospace.com. Проверено 24 октября 2017.
  35.  (англ.). aviationweek.com. Проверено 24 октября 2017.
  36.  (англ.), Flightglobal.com (1 февраля 2010). Проверено 24 октября 2017.
  37. 1 2  (англ.), tribunedigital-thecourant. Проверено 24 октября 2017.
  38.  (англ.). aviationweek.com. Проверено 24 октября 2017.
  39. . Проверено 5 октября 2018.
  40. . Проверено 2 февраля 2017.
  41. 1 2 3 . Проверено 2 февраля 2017.
  42. . Проверено 2 февраля 2017.
  43. . Проверено 2 февраля 2017.
  44. . Проверено 2 февраля 2017.
  45. // Aviation Explorer
  46. . РосБизнесКонсалтинг (27 августа 2013). Проверено 13 сентября 2013.
  47. . Aviation Explorer (28 августа 2013). Проверено 13 сентября 2013.
  48. . Aviation Explorer (29 августа 2013). Проверено 13 сентября 2013.
  49.  (англ.). www.flightglobal.com (30 August 2013). Проверено 8 июня 2016.
  50. 1 2 , Газета.Ru. Проверено 23 мая 2018.
  51. . Проверено 28 апреля 2016.
  52. . Проверено 2 февраля 2017.
  53. (8 февраля 2016). Проверено 2 февраля 2017.
  54. 1 2  (рус.). aviation21.ru. Проверено 23 мая 2018.
  55.  (рус.), Авиатранспортное обозрение (19 июля 2017). Проверено 23 мая 2018.
  56.  (рус.), РИА Новости (20180716T1604+0300Z). Проверено 16 июля 2018.
  57. (28 мая 2016). Проверено 29 мая 2017.
  58. (28 мая 2016). Проверено 29 мая 2017.
  59. 1 2
  60. . Проверено 2 февраля 2017.
  61. 1 2 3
  62. 1 2 . Aviation Week (Jan 13, 2015).
  63.  (рус.). aviation21.ru. Проверено 27 августа 2018.
  64. 1 2 , vestifinance.ru. Проверено 26 июня 2017.
  65. 1 2 3 , Boeing Commercial Airplanes.
  66. 1 2 3
  67. 1 2 3 . Boeing — newairplane.com
  68. 1 2 3 , airchive.com.
  69.  (рус.). www.hse.ru. Проверено 24 октября 2018.

Похожие самолёты

  • Airbus A320neo
  • Boeing 737 MAX
  • Bombardier CS300
  • COMAC C919
  • Ту-204СМ

Сравнение с основными аналогами

МС-21 претендует на ту же коммерческую нишу, что и новейшие самолёты Boeing-737 MAX и Airbus A320neo[10].

По утверждениям корпорации «Иркут», МС-21 имеет следующие преимущества над конкурентами: передовая аэродинамика, возможность использовать современные американские Pratt & Whitney и российские двигатели ПД-14, конкурентоспособная цена, увеличенный диаметр фюзеляжа (позволяющий расширить пассажирский салон и багажные отсеки). Как следствие, самая плотная компоновка МС-21 предусматривает большее количество кресел, чем у Boeing 737MAX и A320neo. Это позволяет МС-21 снизить потребление топлива почти на четверть в сравнении с другими современными самолётами аналогичного класса, уменьшить время пребывания в аэропорту на 20 % и повысить комфорт пассажиров. Выброс вредных веществ в атмосферу у МС-21 снижен более чем на 20 % относительно существующих аналогов. Также разработчик заявляет, что эксплуатационные затраты на МС-21 снижены на 12-15 % по сравнению с самолётами текущего поколения и на 6-7 % по сравнению с A320neo и Boeing 737 MAX[10][74].

Эксперты считают, что выход на внешний рынок для производителей МС-21 является крайне сложной задачей. Это обусловлено тем, что внешний рынок законтрактован Boeing и Airbus на 75 % до 2025 года, существует необходимость подготовки сервисной сети за рубежом, а также могут быть проблемы с сертификацией самолёта за границей. Вместе с тем, рынок гражданской авиации растёт, и получение части рынка считается выполнимой задачей[10].

МС-21-200МС-21-300 Airbus A319neo Airbus A320neo Airbus A321neo Boeing 737 MAX 7 Boeing 737 MAX 8 Boeing 737 MAX 9 COMAC C919 Mixed COMAC C919 All ECO COMAC C919 High Density
Пассажировместимость, чел.132/165163/211140/160165/189206/240126/140162/175/200180/192/220156168174
Дальность полёта с максимальной нагрузкой, км640060006950[75]6500[75]65007400[к. 1][75][76]703867046658407555555555 (?)
Максимальная взлётная масса, т72,5679,2575,579,097,072,382,288,377,377,377,3
Максимальная посадочная масса, т63,169,163,967,479,269,31
Максимальная масса без топлива, т??42,644,350,1,955
Максимальная коммерческая нагрузка, т18,922,617,72025,5
Максимальная заправка топливом, кг2040020400
Максимальная заправка топливом, л??267302673032940?8005????
Крейсерская скорость, км/ч870870828828828842842842834834834
Диаметр фюзеляжа, м[10]4,064,06?3,96?3,753,753,75???
Стоимость, млн дол. СШАот 90 (2017)96,1 (2018)[77]97,5 (2015)106,2 (2015)124,4 (2015)90,2 (2015)110,0 (2015)116,6 (2015)?50?
Источники [54][78] [54][78][79][80][81] [82][83][84][85] [82][83][84][85] [82][83][84][85]COMAC C919COMAC C919

Как Як обошел конкурентов на вираже


Самолёт есть, конкурентоспособного продукта нет – эксперт о «Суперджет-100»

История «проекта МС-21», который называют будущим отечественной гражданской авиации, началась в 2002 году, когда в рамках реализации федеральной программы развития гражданской авиации на период до 2015 года «Росавиакосмосом» был объявлен тендер на проект среднемагистрального самолёта.

На тендер были представлены три проект: Ил-214 (ОКБ Ильюшина), Ту-234 (ОКБ Туполева) и МС-21 (Совместный проект ОАО «Иркут» и ОКБ Яковлева). В основе проекта МС-21 лежала модель самолета Як-242, разработанная в ОКБ Яковлева еще в 1993 году, и представлявшая собой глубоко модернизированную модель самолета Як-42, эксплуатация которого началась еще в 1980 году.

Нужно заметить, что модель Як-42 была последним реализованным проектом гражданского самолета ОКБ Яковлева, и к моменту тендера, в отличие от своих конкурентов, «фирма Яковлева» имела 20-летнюю «творческую паузу».

Тем не менее, победителем тендера и обладателем 150 миллионов долларов из госбюджета стал именно проект МС-21.

В последующие годы в МС-21 были внесены существенные изменения — к ним приложило руку ОКБ Ильюшина, которое, однако, затем покинуло проект.


У стенда корпорации «Иркут», представленной в российской экспозиции, на Международном авиакосмическом салоне в Ле-Бурже. 2009 год. Фото:  / Игорь Зарембо

Заказчики

Заключённые соглашения о поставках
Дата заключения соглашенияПокупательЭксплуатантСроки поставок МС-21-200 МС-21-300ОпционПримечание
22 июля 2010 Ильюшин Финанс2019—2022283522твёрдый контракт
21 июля 2010 ВЭБ-Лизинг1515соглашение о поставках
19 июля 2010 Nordwind Airlines3*2*предварительное соглашение[57]
1 февраля 2018 Ростех Аэрофлот2020—20265035твёрдый контракт[58]
27 августа 2013 ВЭБ-лизинг2018—202230твёрдый контракт[59]
28 августа 2013 ИрАэро2019—202210твёрдое соглашение[60]
28 августа 2013 Сбербанк Лизинг2019—202520твёрдое соглашение[61]
30 августа 2013 Red Wings Airlines2019—202316сообщение о подписании контракта[62][63]
апрель 2015 Air Tanzania (англ.)русск.1[уточнить]меморандум[64]
9 ноября 2015 Cairo Aviation64соглашение о закупке[65]
6 июня 2016 Азербайджанские авиалинии2019—202410[66]меморандум о взаимопонимании по закупке[67]
июль 2017 Ангара2022—20253соглашение о намерениях[63][68][69]
июль 2017 Алроса2022—20253соглашение о передаче в лизинг[68]**
16 июля 2018

Peruvian Airlines

Peruvian Airlines

2020-202110соглашение [70]
Всего279 (из них опцион 110)[71][72][73]
* — не учтены в итоговых суммах в связи с отсутствием информации о покупателе

** — не учтены в итоговых суммах в связи с тем что покупателем является Ильюшин Финанс

По большинству из «твёрдых» заказов получен аванс[22].

На начало июня 2016 года корпорация «Иркут» сообщает, что заключены твёрдые предоплаченные контракты на поставку 175 лайнеров МС-21 российским лизинговым компаниям и авиаперевозчикам[10].

Интерес к покупке самолёта проявляют индонезийские и иранские компании. Разработчики МС-21 планируют реализовать до 1000 самолётов за последующие 20 лет.

На 30 мая 2018 года портфель заказов на МС-21 составляет 279 самолётов, из них на 185 машин заключены твёрдые (проавансированные) контракты.

Ссылки

Авиационная техника ОКБ имени Яковлева

Истребители
  • Як-1
  • Як-3
  • Як-7
  • Як-9
  • Як-15
  • Як-17
  • Як-23
  • Як-25
  • Як-27
  • Як-28
  • Як-141
Штурмовики Як-38

  • Як-38М
Бомбардировщики Як-2
Як-4
Як-26
Як-28
Транспортные самолёты
  • Як-6
  • Як-8
Специальные самолёты
  • Як-44
Пассажирские самолёты
  • Як-40
  • Як-42
  • Як-142
  • Як-242
  • МС-21
Тренировочные и спортивные самолёты
  • УТ-1
  • УТ-2
  • УТИ-26 (Як-7УТИ)
  • Як-11
  • Як-18
  • Як-18Т
  • Як-21Т
  • Як-30 (1960)
  • Як-32
  • Як-38У
  • Як-50
  • Як-52
  • Як-54
  • Як-55
  • Як-130
  • Як-152
Многоцелевые самолёты
  • УТ-3
  • Як-10
  • Як-12
  • Як-48
  • Як-58
  • Як-112
Планёры
  • Як-14
Экспериментальные самолёты,вертолёты и проекты
  • ЭГ
  • АИР
  • Як-5
  • Як-8
  • Як-13
  • Як-16
  • Як-19
  • Як-25 (1947)
  • Як-26
  • И-26
  • И-30
  • Як-30 (1948)
  • Як-35
  • Як-36
  • Як-39
  • Як-41
  • Як-43
  • Як-44
  • Як-45
  • Як-46
  • Як-50 (1949)
  • Як-60
  • Як-140
  • Як-141
  • Як-201
  • Альбатрос
  • ВВП-6
  • Як-7Р
  • Як-1000
  • В-38
Вертолёты
  • Як-24
  • Як-100
Беспилотные
  • Шмель-1
  • Жаворонок-1
  • Жаворонок-2
  • Прорыв
  • Як-133БР

Эта страница в последний раз была отредактирована 22 ноября 2018 в 19:41.

Первый полет в 2015-м, серийное производство в 2020-м

Видно, что в последние пару-тройку лет дело ощутимо сдвинулось с мертвой точки. Но вопрос, когда МС-21 полетит, остается открытым.

На сайте корпорации «Иркут» говорится о том, что первый опытный полет по плану должен состояться в 2014 году, а в 2016 году должна начаться эксплуатация МС-21. Сайт Объединенной авиастроительной корпорации также подтверждает, что сертификация и начало эксплуатации авиалайнера намечено на 2016 год. При этом первый серийный МС-21 будет выпущен в 2017 году.


Однако вице-премьер правительства России Дмитрий Рогозин еще осенью 2013 года, посетив Иркутский авиазавод, сообщил, что первый опытный образец МС-21 (образец, а не крупномасштабная модель — прим.автора) сойдет с конвейера летом 2015 года. При этом Рогозин остался доволен темпами работ. Что касается летных испытаний, то они пройдут 2015-2016 годах. Ранее вице-премьер заявлял о том, что серийное производство МС-21 начнется в 2020 году.

Кстати, Дмитрий Рогозин после посещения Иркутского авиазавода сообщил, что новый авиалайнер пойдет в серийное производство под названием Як-242.

Наверное, это символично — выход в серийное производство в 2020году модели, разработка которой началась еще в 1993 году, наглядно демонстрирует размер пропасти, в которую рухнул отечественный авиапром в постсоветский период.

Для сравнения — разработка Ту-154, на смену которому должен прийти МС-21, началась в 1963 году, а первый полет новый лайнер совершил в 1968 году. Серийное производство самолета началось в 1970 году, а первый регулярный рейс с пассажирами состоялся в феврале 1972 года.

Бизнес-план

Самолет МС-21, характеристики которого будут соответствовать лучшим аналогам и даже превышать их, по своей размерности приходится на тот класс узкофюзеляжных магистральных воздушных судов с одним проходом между рядами кресел, который занимает 56% мирового рынка гражданской авиации. Конкуренция в этой нише очень жесткая. Проект, реализуемый корпорацией «Иркут» и входящем в нее ОКБ им. Яковлева, при широком привлечении отечественных компаний, планируется сделать высококонкурентоспособным.


Оптимизм создателей основывается на том, что производство модели будет вестись с применением совершенно новых технологий и конструкционных материалов

Также ставка делается на дизайн МС-21 – фото самолета привлекает внимание плавностью линий, изящностью формы и современной отделкой.

По расчетам, объем продаж семейства самолетов МС-21 на всех рынках превысит 700 единиц. При благоприятной конъюнктуре суммарный объем выпуска самолетов этого типа превысит 1000 единиц, а ежегодный объем выпуска может составить 90-100 машин. Предполагается, что серийная модель выйдет на треть дешевле аналогов, топливная эффективность улучшится на 15%. И в лидировать будет самолет МС-21: характеристики на 5-7% превзойдут зарубежных конкурентов этого класса.

Об организации-производителе

Разработчиком и изготовителем новинки российской авиации является Компания «Иркут», которая входит в состав ОАК.

При этом за разработку всего пакета конструкторской документации на  новый российский самолет МС 21 отвечал инженерный центр им. Яковлева, а изготовление производил Иркутский авиационный завод. Наряду с «Иркутом», в процессе принимали то или иное участие и некоторые другие организации. Например, Ульяновский авиазавод, Воронежский авиазавод, «АэроКомпозит» ОАК-Центр комплексирования» и пр.


Корпорация Иркут – один из лидеров отечественной авиастроительной промышленности

Производитель твердо убежден в том, что новинка обязательно будет по достоинству оценена всеми мировыми авиакомпаниями.

Достаточно высоко потенциал нового российского самолета МС 21  оценивает государственная корпорация «Ростех», являющаяся интегратором ряда самолетных систем.

Уже сегодня существует информация о том, что заключено соглашение о покупке партии пассажирского самолета МС 21 для эксплуатации авиационной компанией «Аэрофлот».

Технология производства

Магистральный самолет МС-21 разрабатывает завод корпорации «Иркут» (Иркутск). Цеха укомплектованы современным оборудованием. Предприятием освоены ключевые технологии и компетенции производства МС-21. В качестве автоматизированной линии окончательной сборки будет использоваться система Durr Systems. В строй уже введены 13 сборочных станций. При производстве опытных самолетов используются серийные технологии. Ключевые компетенции:

  • Изготовление трубопроводов.
  • Изготовление дверей.
  • Производство панелей фюзеляжа и других компонентов.

Разработан комплекс техсредств для обучения экипажей. Он включает компьютерные классы и тренажеры (полно-пилотажный, процедурный, всю линейку тренажеров по аварийно-спасательной подготовке, а также тренажер процедур технического обслуживания).

История создания

Не многим известно, но история самого проекта по разработке, а также созданию МС-21 началась в уже далеком 2002 г. Именно тогда «Росавиакосмос» в рамках программы по развитию гражданской авиации в РФ объявил тендер на разработку проекта принципиально нового авиалайнера, предназначенного для осуществления среднемагистральных перелетов.

На торги «вышли» со своими предложениями 3 разных проекта:

  • ИЛ-214;
  • ТУ-234;
  • МС-21.

Победителем, а вместе с этим и обладателем суммы в 150 000 000 американских долларов, выделенных из государственного бюджета, стал проект МС 21. Создать самолет предполагалось на основе лайнера Як-242, разработанного почти десятилетием ранее. Проектировочные работы велись не один год.

В конце октября 2010 г. завершились предварительные испытания воздухозаборников для эксплуатируемых двигателей авиалайнера. В процессе  проведения всех необходимых исследований были рассчитаны и окончательно определены все основные режимы максимально безопасного использования самолета с поставленными на него авиационными двигателями. После того, как все процессы были закончены, разработчику были официально озвучены рекомендательные решения, касающиеся использования  МС 21.

Один год спустя, президент компании «Иркут» озвучил, что новейшие самолеты станут поставляться в минимальной комплектации со 180  креслами (модиф. МС-21-300) взамен планировавшихся раньше 150 кресел (модиф. МС-21-200).

В 2012 г. компанией  «Иркут» совместно с   производителем двигателей   Pratt& Whitney было подписано соглашение об установке на новые лайнеры  движков модели RW1400G.

В тот же период изготовитель предоставил партию МС 21, оборудованную движками ПД-14 производства России для нужд госзаказчиков. Речь шла о Министерстве обороны России, ФСБ, МЧС и Управлении делами Президента.

Первый контракт, связанный с реализацией данных воздушных судов, подписали в 2011 г. Согласно нему, самолеты должны были поставляться, начиная с 2017 г. Но не так давно в график были внесены некоторые изменения. Согласно обновленной редакции, первая поставка произойдет только в 2018 г.

По причине пересмотра данного графика, планируемые доходы от продажи продукции тоже претерпели определенные изменения. Если говорить более конкретно, они снизились с 847,5 до 700 миллиардов российских рублей.

На первые версии данного самолета станут устанавливаться движки «Pratt & Whitney». С 2018 г. в планы входит осуществление сборки на базе ПД 14. В данный момент работы над его разработкой успешно ведутся  специалистами предприятий «Объединенной двигателестроительной корпорации».

На сегодняшний день портфель заказов на  самолет МС 21  насчитывает  чуть менее трехсот единиц авиационной техники, из которых 175 – это твердые (гарантированные) контракты, по которым контрагентами уже внесен определенный аванс. Еще 110 – соглашения о предстоящих намерениях.

По заверению Министра промышленности и торговли Дмитрия Рогозина, начиная с 2018  г. запланировано производить не менее 50 единиц    авиационной техники в ежегодном режиме.

Основным конкурентом новинки авиации России является самолет китайского производства COMAC C 919. Но МС21 параллельно с этим планирует занять аналогичную нишу на рынке, что занимают Airbus320 и Боинг 737.

Производство

Предполагалось, что первый серийный экземпляр самолёта МС-21 будет выпущен в 2017 году, однако это событие перенесено на 2020-й[38]. По планам корпорации, после 2020 года производство самолётов МС-21 должно выйти на плановые показатели и достигнуть уровня в сорок самолётов в год[39].

Поставщики компонентов

В 2014 году министр промышленности и торговли РФ Денис Мантуров заявлял, что предполагаемая доля российских комплектующих в МС-21 порядка 50 %[40].
К моменту серийного производства самолёта локализация (включая отечественных двигателей ПД-14) достигнет 80 %[41].

Крылья и фюзеляж

Крыло и некоторые другие элементы планера выполнены из полимерных композитных материалов. Разработчиком и поставщиком углепластиковых (композитных) крыльев является концерн Аэрокомпозит и ОНПП «Технология».[42] Фюзеляж разработан и производится корпорацией Иркут и ОКБ Яковлева.[42]

Шасси

Поставщиком шасси стала компания «Гидромаш» из Нижнего Новгорода.[43][42]

Двигатели

В январе 2018 года в ОДК сообщили, что предприятие “ОДК-Пермские моторы” подписало с корпорацией “Иркут” договор на поставку пяти ТРДД ПД-14 для лётных испытаний в составе самолёта МС-21. Начало лётных испытаний МС-21 с двигателями ПД-14 запланировано на 2019 год. Их завершение и получение сертификата типа воздушного судна МС-21 с двигателями ПД-14 планируется в 2021 году.

В августе 2017 года корпорация “Иркут” обнародовала план поставок двигателей для самолёта МС-21. В соответствии с планом, ПД-14 будет установлен на половину из первых 630 серийных МС-21. Ключевой заказчик «Аэрофлот» получит все МС-21 с двигателями Pratt&Whitney, а Red Wings – четыре самолёта с ПД-14 и 12 с PW1400G-J.

Вспомогательная силовая установка

Возможно применение как импортной ВСУ так и российской, разработанной и производимой НПП «Аэросила».[44]

Электрика и электроника

Кабина пилотов, а также часть авионики самолёта разработана и поставляется концерном «Радиоэлектронные технологии» и компанией Rockwell Collins (англ.)русск. при участии российской компании «Авионика».[42][45][40]

Компании Honeywell, Thales и Elbit Systems поставляют многофукциональные экраны 9 X 12 для авионики, электронные планшеты лётчика, системы улучшенного/синтетического видения (EVS/SVS).[46] Компания UTC Aerospace Systems (англ.)русск. поставляет системы side-stick (боковых ручек управления по типу джойстиков), индикаторы на лобовое стекло и системы «стеклянной кабины».[47]

Компании Goodrich Corporation (англ.)русск. при участии российской компании «Авиаприбор» поставляют систему управления полётом.[48]

В августе 2009 компания Hamilton Sundstrand (англ.)русск. анонсировала поставки электрогенераторов и вспомогательного электрооборудования.[49]

Комплексная система кондиционирования воздуха (КСКВ)

Разработчик КСКВ российская компания АО ПКО Теплообменник

Салон

Техническим оснащением пассажирского салона занимается НПО «Наука» и Hamilton Sundstrand (англ.)русск.. Интерьер салона создан фирмой Zodiac Aerospace (англ.)русск..[42]

Другие системы самолёта

Некоторые другие компоненты для самолёта поставляют компании Meggitt (англ.)русск.,[50]CTT System (швед.)русск..[40]

  • Гидравлику разрабатывает Eaton.[40]
  • Ряд силовых электроприводов холдинг «Технодинамика».[51]
  • Системы пожаротушения Hamilton Sundstrand (англ.)русск..[49]
  • Узлы мотогондолы, агрегаты из полимерно-композиционных материалов (ПКМ) на основе углепластика, пилоны поставляет ВАСО[52]
Тренажёры

Для подготовки персонала научно-производственной фирмой «Системы комплексных тренажёров» разработан и изготовлен ряд тренажёров. В том числе ряд пилотажных тренажёров разной степени реализма, тренажёр аварийно-спасательных процедур, тренажёр пожаротушения, тренажёр сервиса, инженерный тренажёр для подготовки техников и т. п..

Модификации самолета МС-21

Как уже было сказано выше, МС-21 – это целое семейство пассажирских самолетов. В его состав входит несколько модификаций, имеющих очень высокую степень унификации:

  • МС-21-200. Считается самой «младшей» версией самолета. Ее пассажировместимость составляет 165 пассажиров в одноклассной компоновке. Взлетная масса машины составляет 72,5 т, планируется, что она будет оснащена двигателями ПД-14А или PW1428G. Авиаперевозчики проявили к МС-21-200 меньший интерес, чем к базовой модификации, поэтому ее производство будет начато позже;
  • МС-21-300. Это базовая модификация самолета. Она имеет фюзеляж на 8,5 м длиннее, чем МС-21-200. Пассажировместимость данной модели может достигать 211 человек в одноклассной компоновке. Взлетная масса машины составляет 79,2 т, она оснащается двигателями PW1431G или ПД-14. Данная модификация самолета вызвала наибольший интерес среди потенциальных покупателей, поэтому серийное производство начнется именно с нее. Опытные образцы лайнера представлены модификацией МС-21-300;
  • МС-21-400. Увеличенная версия авиалайнера. Отличается от базовой модификации увеличенными размерами фюзеляжа и крыла, также, вероятно, будет иметь четырехколесную тележку шасси (по другим источникам еще и шасси с четырьмя стойками). Пассажировместимость МС-21-400 будет составлять 230 человек, взлетная масса самолета – 87,2 тонны. Лайнер планируется оснастить форсированным двигателем ПД-14М. Из-за довольно серьезных изменений, которые было необходимо внести в конструкцию МС-21-400 по сравнению с базовой моделью, разработка этого самолета была отложена.

В случае успешного старта нового проекта российские авиастроители планируют значительно расширить семейство МС-21, добавив в него самолеты с большей дальностью полета и пассажировместимостью. Будут ли они реализованы, покажет ближайшее будущее.

МС 21 основные характеристики

Разработка самолета изначально производилась с позиции ориентированности на клиента. Потенциальные заказчики вовлекались в процесс разработки продукта уже на самой ранней стадии работы над проектом.

Агрегат включает все наиболее значимые разработки в сферах, как самолетостроения, так и двигателестроения. Его основная конструкция изготовлена с использованием современных композитных материалов, долевое соотношение которых достигает 40%. Это позволило существенно снизить вес лайнера.

Нельзя не упомянуть об одном из наиболее важных конструкторских решений в реализации МС 21. Речь идет об увеличенном диаметре фюзеляжа и возможности производить перекомпоновку салона с учетом требований и пожеланий различных авиаперевозчиков. Это единственный самолет в своем классе не только на территории России, но и во всем мире, который имеет самый широкий фюзеляж. Такое конструкторское решение обеспечило не только более высокий уровень комфорта пребывания на борту пассажиров, но и снизило время, затрачиваемое на посадку, а также высадку пассажиров. Помимо прочего, для самолета были разработаны особые кресла, которые в процессе эксплуатации окажутся удобными для пассажиров с любой комплекцией, а также для людей с ограниченными физическими возможностями.

Благодаря установке больших иллюминаторов, повысился показатель естественного освещения. Были произведены определенные работы над улучшением микроклимата внутри салона и в кабине пилотов. В частности, на всех модификациях установлены система увлажнения воздуха,  биологические фильтры последнего поколения, и увеличено давление. Оборудование предусматривает три основные зоны регулирования температуры.

Этот лайнер, производимый в России, в полной  мере соответствует всем действующим отраслевым требованиям в плане безопасности. Он может без проблем эксплуатироваться в любых климатических зонах без необходимости в сезонных перерывах.

Для проведения серии наземных испытаний всех конструктивных элементов и основных систем новинки авиапрома России была создана стендовая база, на которой были успешно проведены все необходимые ресурсные, прочностные и аэродинамические испытания.

Работа над созданием  стала своего рода толчком технологического плана для большей части Объединенной Авиастроительной Корпорации. На предприятиях в Казани, Воронеже, Иркутске, а также Ульяновске были произведены масштабные обновления оборудования. Помимо этого был создан ряд новых высокотехнологичных организаций.

Говоря про летно-технические характеристики агрегата, следует отметить типовую двухклассную компоновку на 132 кресла (минимум).

Максимальная взлетная масса МС-21-200 составляет 72560 кг, а посадочная – 63100 кг. Дальность полета самолета с двухклассовой компоновкой салона составляет чуть менее 6500 километров.

Кабина экипажа воздушного судна, как и все прочее, выполнена в соответствии с современными требованиями к эргономическим характеристиками и показателям безопасности.

Наличие электродистанционной системы управления, выполненной по современным технологиям, позволяет пилотам при помощи специальных боковых джойстиков менять положение лайнера в пространстве, а при достижении максимальных пилотных ограничений выдает предупреждение вибрацией на высокой частоте.


Кабина пилотов оснащена по последнему слову техники

Автоматическое управление (автопилот) может сохраняться до момента касания лайнером полосы. Это в полной мере соответствует категории ICAO IIIB. В МС 21 реализована уникальная концепция стеклянной кабины, которая гарантирует лучшую визуальную информацию с помощью цветных жидкокристаллических широкоформатных дисплеев и проецирования полетной информации на лобовое стекло. Подобное техническое решение позволяет экипажу наилучшим образом действовать в условиях ухудшенной видимости и при неблагоприятных метеорологических условиях.

Большие планы

Самолет МС-21 (Магистральный самолет 21-го века), по задумке разработчиков, должен заменить устаревшие советские модели, в первую очередь, Ту-154, а также потеснить зарубежные А-320 и «Боинг-737». МС-21 в различных модификациях вместе с еще одной новинкой отечественного авиапрома — лайнером «СухойСуперджет-100» в перспективе должен составить до 80 процентов всего парка самолетов гражданской авиации России.


Где наши крылья? Можно ли преодолеть зависимость от «боингов» и «эйрбасов»

МС-21 позиционируется как самолет, превосходящий зарубежных конкурентов в категории ближнее-среднемагистральных самолетов по большинству основных показателей. Единственный минус заключается в том, что конкуренты находятся в эксплуатации полтора — два десятилетия, а детище отечественного авиапрома никак не может сделать решительный шаг с эскизов в реальность.

Во многом это связано с неопределенностью и отсутствием четкого представления о том, какой именно самолет нужен России. Чиновников в течение многих лет бросает то в сторону тесной кооперации с «Боингом» и «Эйрбасом», то в сторону полной независимости. В итоге, к примеру, двигателя для нового лайнера разрабатывается сразу два — отечественный ПД-14 и американский PurePower PW1400G фирмы Pratt & Whitney.

Несмотря на то, что разговоры о проекте МС-21 велись на протяжении всего первого десятилетия XXI века, практическая его реализация началась лишь к его концу, когда приступили к испытаниям отдельных конструкций будущего лайнера.


Модель самолета Иркут МС-21 на стенде компании «Объединенная Авиастроительная Корпорация» на Международном авиационно-космическом салоне «Фарнборо-2014». Фото:  / Алексей Куденко

Предыстория создания самолета нового поколения МС-21

Если российский военный авиапром к началу века уже шагал на уровне мировых достижений, то для гражданской авиапромышленности давно назрела необходимость в модернизации. Аэробус начали разрабатывать еще в начале нулевых в ОКБ имени А.С. Яковлева. За основу была взята конструкция Як-242, который был создан еще в 1995 году. Уже в 2004 году «яковлевцы» влились в состав «Иркута», где, со временем, было сформировано отдельное подразделение знаменитого ОКБ. С учетом современных тенденций инженеры-конструкторы разрабатывали новое семейство пассажирских самолетов. Первый полет МС-21 стал настоящим триумфом российских авиаконструкторов.

В текущей работе над новой революционной для российской гражданской авиации моделью конструкторы использовали потенциал таких известных российских предприятий, как ЦАГИ имени Н.Е. Жуковского, ОАК, североамериканских и европейских корпораций. Свою роль сыграли ульяновский и воронежский филиалы корпорации «Иркут».

Особое место было отведено подбору силовой установки. В 2012-м Иркут и Pratt & Whitney договорились о сотрудничестве благодаря чему был поставлен базовый двигатель МС-21 — PW1400G, который в перспективе заменит ПД-14, создаваемый отечественной компанией ОДК. В начале лета 2016 года завершилось создание самолета модели МС-21-300. А на этом историческом фото самолета МС-21 Иркут, сделанном 8 июня того же года запечатлен момент его выкатки.

6ae6ebea278919f72cd7b868d1500f34.jpgПрезентация МС-21

Основные особенности конструкции МС-21

Конструкторам удалось внедрить целый ряд новаций и обеспечить тем самым превосходные качества МС-21 в аэродинамике, экономичности, надежности и экологичности. Заметим, что новый лайнер на сорок процентов состоит из композитных материалов, что позволило значительно уменьшить его вес. Современный бортовой комплекс обслуживания, который можно увидеть на фото кабины МС-21 в галлерее выше, позволяет осуществлять стопроцентный контроль за техническим состоянием самолета и его надежную навигацию.

В новом самолете конструкторы, прислушиваясь ко мнению будущих потребителей, применили новационную возможность перекомпоновки салона за счет увеличения диаметра фюзеляжа. На фото салона МС-21 заметно на сколько комфортно выглядит самый большой в мире салон аэробуса. Специально сконструированные кресла рассчитаны на людей различной комплектации, а также для людей с ограниченными возможностями. Именно эта ключевая особенность позволила представить авиалайнер в двух модификациях МС-21-200. Первая была спроектирована с расчетом на 165 пассажиров в экономичном классе. Вторая МС-21-300 могла вместить уже 200 пассажиров в уплотненном варианте салона.

Дизайнеры постарались сделать освещение салона более естественным за счет больших иллюминаторов. Не последняя роль отведена и системам контроля за давлением, микроклиматическими условиями и температурным режимом в салоне. Внедренные технологии позволяют эксплуатировать лайнер во всех климатических зонах вне зависимости от сезона.

Особое внимание уделили безопасности воздушного судна. Летные испытания МС-21 подтвердили все параметры соответствия международным нормам безопасности для гражданских самолетов

К слову, для этих испытаний в России специально была создана новая стендовая база.


Схема мест в салоне лучшие и худшие

По состоянию на 2017 год еще нет ни одного лайнера МС-21, который был бы оборудован пассажирским салоном. Его концепция, тем не менее, разработана и существует в макете.

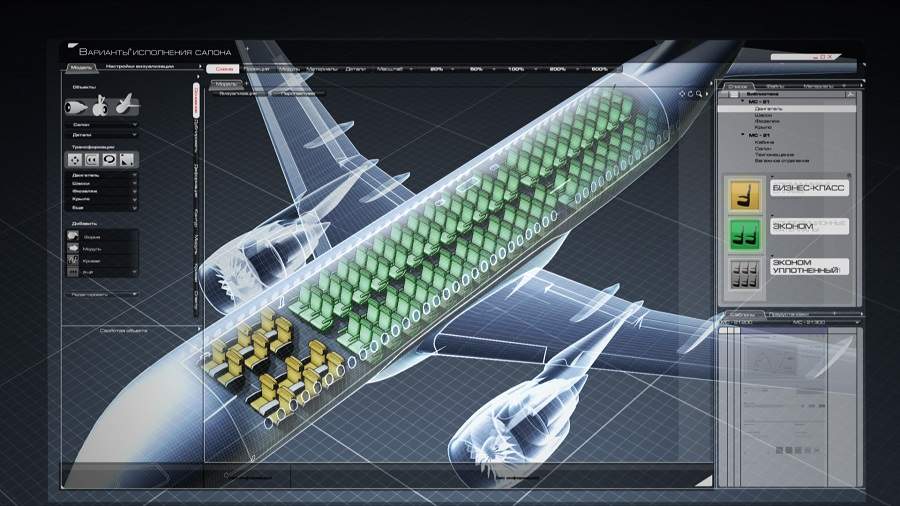

Компановка салона МС 21

Полноразмерный макет самолета МС 21 уже был публично представлен производителем. В нем присутствовал фрагмент пассажирского салона с установленными креслами эконом,- и бизнес-классов. Под бизнес-класс в базовой комплектовке пассажирского салона будет отведено шесть первых рядов. От экономического класса эта часть салона будет отделена перегородкой. Бюджетные места в лайнере насчитывают двадцать рядов. В каждом ряду по три разделенных проходом кресла.

Так как расстояния для ног перед креслами достаточно широкие, как и проход между рядами, однозначно определить лучшие и худшие места проблематично.

При разработке салона самолета конструкторы делят борт на три основные части:

  • носовую;
  • среднюю;
  • хвостовую.

Традиционно считается, что лучшие места в пассажирском салоне находятся непосредственно за кабиной пилотов. В этой части самолета менее всего ощущается тряска. Передние места привлекают пассажиров еще и тем, что именно с них начинается раздача питания и напитков. Соответственно, нет никакого риска, что у пассажира не окажется выбора блюд. Помимо этого, клиенты авиакомпаний, занимающие первые ряды, имеют возможность первыми покинуть салон после того, как о посадке лайнера будет объявлено. Чаще всего впереди самолета предпочитают садиться пассажиры с детьми. Этот фактор другие путешественники могут воспринять неоднозначно: малыши часто капризничают, так что о спокойном полете придется забыть.

С этой точки зрения наиболее оптимальным вариантом окажется выбрать места в середине салона МС 21. Здесь тряска будет не слишком сильной, а детей – на порядок меньше.

Места, расположенные возле прохода, окажутся не лучшим выбором для тех, кто планирует поспать во время перелета. Занявший «проходное» место путешественник будет вынужден вставать и пропускать своих двоих соседей всякий раз, когда им потребуется покинуть свое место.


Многие люди предпочитают места возле иллюминаторов

Высокая востребованность мест возле иллюминатора объясняется, прежде всего, потрясающим видом, который открывается в полете. Кроме того, здесь можно спокойно спать, не рискуя быть потревоженными другими пассажирами. Единственный минус кресла у окна – это некоторая сложность выхода. Для того чтобы подняться с места, потребуется побеспокоить соседей.

Наименее удобными являются места посредине. У них отсутствует отдельный подлокотник. Здесь будет не слишком комфортно людям с крупной комплекцией.

Отдельным пунктом следует отметить те категории пассажирских кресел, которые расположены перед эвакуационными выходами. В ряду МС 21 таких мест в ряду два. Они пользуются высоким спросом, поскольку в этом ряду имеется дополнительное место для ног.

Самые неудобные места для любого пассажира – это последний ряд в экономическом классе. Он расположен перед техническими блоками – санузлом и кухней. Здесь во время полета обычно повышенная проходимость, так что занявшим эти места приходится терпеть большое скопление людей и постоянные хлопки дверьми. Кроме того, в самом последнем ряду лайнера спинки сидений не опускаются.

Новые системы, технологии и материалы

МС-21 включил в себя новейшие мировые разработки в области самолето- и двигателестроения, бортового оборудования и систем. При производстве самолета используются современные технологии сборки и изготовления элементов конструкции.

Значительный вклад в улучшение летно-технических характеристик самолета вносит крыло из полимерных композиционных материалов(ПКМ), впервые в мире созданное для узкофюзеляжных самолетов вместимостью свыше 130 пассажиров. Доля композитов в конструкции самолета МС-21 — свыше 30% — уникальна для этого класса лайнеров.

В мировой гражданской авиации, кроме МС-21, есть всего три самолета, у которых крылья изготовлены из ПКМ. Это Boeing B787 Dreamliner, Airbus A350 XWB и Bombardier CSeries. Главное преимущество деталей из ПМК — устойчивость к коррозии и распространению повреждений.

Для повышения конкурентоспособности самолет МС-21 впервые в российской практике предлагается заказчикам с двумя типами двигателей нового поколения — американским PW1400G или российским ПД-14. Оба двигателя обладают уменьшенным расходом топлива и низким уровнем шума и эмиссии вредных веществ.

Таймлайн создания

  • Июль 2007 г. — правление Объединённой авиастроительной корпорации принимает решение о начале работ по программе создания самолёта МС-21, разработчиком определена корпорация «Иркут».
  • Август 2007 г. — корпорацией «Иркут» представлена концепция и бизнес-план проекта МС-21 как семейства ближне-среднемагистральных самолётов.
  • В 2008 году началось полномасштабное госфинансирование программы. Объявлены тендеры на разработку и поставку систем для МС-21.
  • В 2009-2010 гг. утверждены эскизный проект, приняты ключевые технические и технологические решения, начаты испытания отдельных конструктивно-подобных образцов.
  • 2013 год — завершена разработка рабоче-конструкторской документации на базовую версию, начато освоение производства самолёта.
  • В 2014-2016 годах проведено техническое перевооружение российских предприятий — участников программы МС-21. Наиболее глубокая модернизация производства прошла на Иркутском авиазаводе. Созданные новые автоматизированные линии агрегатной и окончательной сборки обеспечивают высокое качество изготовления самолетов.
  • 8 июня 2016 г. состоялась выкатка первого опытного самолета МС-21-300, предназначенного для летных испытаний.

Особенности конструкции самолета Як-242 МС-21

Конструкторами данного аппарата были разработаны три варианта данной машины. Они отличаются только количеством мест в пассажирском салоне. Первый вариант вмещает 150 человек, второй − 181 человека, а третья модификация может разметить 212 пассажиров. Был разработан вариант машины с большей дальностью полета, которая была увеличена на 1,5 тысяч километров.


Машина была изготовлена как моноплан с низким расположением крыльев. Они имеют стреловидную форму, на них крепятся два пилона для реактивных двигателей. Система шасси представлена тремя опорами. Передняя опора управляемого типа, кроме того, все колеса шасси оснащены тормозными системами. Что касается аэродинамики корпуса, то она схожа с аналогичными машинами данного класса, но имеет некоторые преимущества в том плане, что ставит данный аппарат на порядок выше других.

МС-21 имеет большую ширину в 11 метров, что значительно повышает комфорт в пассажирском салоне. При проектировании самолета были добавлены самые новые системы и конструкции, которые позволяют достичь высоких аэродинамических качеств. При изготовлении данного лайнера задействовано множество новых сплавов и композиционных материалов, что позволяет снизить массу аппарата, при этом конструкция не теряет своих качеств. Стоит отметить, что при использовании данных материалов машина становится значительно менее затратной в эксплуатации.


Для создания крыла к данному самолету была создана компания «Аэрокомпозит», в которой работают лучшие конструкторы в данной отрасли. Крылья машины будут изготовлены из композиционных материалов. При заказе самолета МС-21 можно самостоятельно выбрать тип пассажирского салона и двигателя. Как говорилось ранее, двигатель можно установить иностранный или же отечественного изготовления. Первые серийные самолеты типа Як-242 (МС-21) ожидаются в 2017 году.


При изготовлении данной машины было получено множество преимуществ над аппаратами данного класса. Во-первых, отечественная машина имеет экологические двигатели, великолепные аэродинамические характеристики. Преимуществом над другими машинами является и относительно малый вес всей конструкции самолета. Во-вторых, данная машина может разместить большое количество пассажиров, а такие показатели имеют далеко не все самолеты. Также этот лайнер имеет большую дальность полета при относительно малом расходе топлива. Широкий корпус позволяет разместить более комфортно большое количество людей. Все эти преимущества самолета Як-242 (МС-21) позволяют экономить до 50% затрат в сравнении с аналогичными аппаратами других производителей. При расчетах можно увидеть, что данный аппарат в год будет приносить большую прибыль.

Sukhoi Superjet 100 и МС-21 – Гражданская авиация России

В планах производителей осуществить серийный выпуск данных машин в количестве 72 экземпляров в год. Корпорация «Иркут» планирует изготовлять данную модель пассажирского самолета на протяжении пяти лет. На сегодняшний день просматривается горизонт поставок до 2023 года. По расчетам изготовителей данный проект начнет себя окупать только с 350-ой машины. Изготовление деталей и агрегатов производится одновременно на нескольких заводах, но окончательная сборка − на иркутском заводе.

Як-242 (МС-21) характеристики:



  • Экипаж: 2 человека

  • Длина: 38,25 м

  • Высота: 12,55 м

  • Размах крыла: 36,25 м

  • Площадь крыла: 120 м²

  • Масса взлётная: 64 600 кг

  • Масса снаряжённого самолет: 38 400 кг

  • Максимальная коммерческая нагрузка: 18 000 кг

  • Двигатели: 2 х ПС-90А12 12000 кгс

  • Пассажировместимость: 156- 162 чел.



Лётные характеристики:

  • Крейсерская скорость: 800-850 км/час

  • Дальность полёта: 5000 км

  • Практический потолок: 11100- 11600 м

  • Потребная длина ВПП: 2200 м



ЯК-242 (МС-21). Галерея.

ac7bffaa4555a3d8b0d1b66575cf6280.png77324e8005019719394ab9dbad51a45f.png4905b883294cea862432c4ec5ddcf351.jpeg

33267844861377742209c9ca89f0f0a0.jpg36ea509ce08b3a094c52a4bd7aee63ac.jpg569749bd3ecc5121ff3bd1d938cc5f81.jpeg

36b80787395a5d52f431a6c287d79f60.jpg01f9e74eacdd7484120ccdb46db9c161.jpg3eee3424e4774860059dc4e9278e7a90.jpg




ЯК-242 (МС-21). Видео.

Оставить комментарий

Ваш e-mail не будет опубликован.
