Технические характеристики вертолета Ка-226

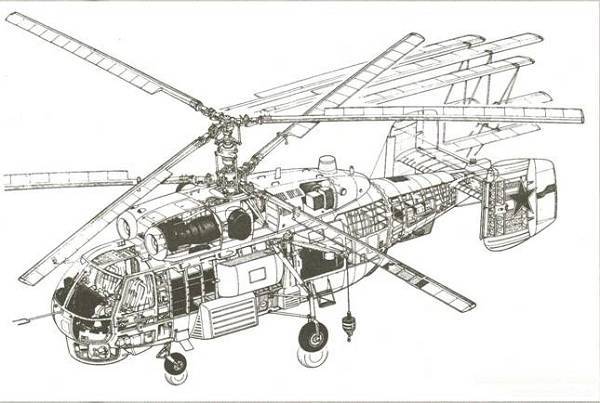

Конструкция Ка-27

Вертолет имеет соосную конструкцию несущей системы. Винты вращаются в противоположные стороны. Несущий винт имеет три лопасти, которые изготовлены из стеклопластика и имеют титановые втулки.

Каркас фюзеляжа балочно-стрингерного класса состоит из алюминиевых сплавов. Ради достижения путевой и продольной устойчивости хвостовое оперение разделено на 2 киля. Килевые шайбы оснащены неуправляемыми предкрылками и развернуты к оси фюзеляжа носком.

На вертолете Ка-27 установлено неубирающееся четырехопорное шасси с самоориентирующимися передними колесами, к которым примыкают элементы гидравлической системы. Благодаря ей можно чуть приподнять вертолет для удобного доступа к грузовому отсеку. Конструкция предусматривает установку лыж.

В состав силовой установки входят два турбовальных двигателя ТВ3-117КМ, каждый из которых имеет мощность 2200 л.с., и редуктор ВР-252. Во время полета несущие винты имеют стабилизированную частоту вращений. Запуск двигателей осуществляет вспомогательная силовая установка АИ-9.

Основные источники энергии на вертолете – это два трехфазных генератора переменного тока ГТ40ПЧ8Б, соединенных с редуктором ВР-252. К бортовой сети подключен левый генератор, а правый соединен с ним параллельно. На выходе напряжение тока составляет 200 В.

На вертолете отсутствуют генераторы постоянного тока, а необходимые 28,5 В преобразуются из трехфазных генераторов переменного тока, проходя через выпрямительные устройства ВУ-6Б. В случае отказа генераторов источником энергии на Ка-27 являются 2 никель-кадмиевые батареи 20НКБН-25У3 и 2 полупроводниковых статических преобразователя тока ПТС-800А и ПОС-1000А.

Во время выполнения аварийной посадки на водную поверхность применяют надувные баллонеты, которые по умолчанию сложены в контейнерах по бокам фюзеляжа (плавучесть Ка-27 при выключенных двигателях плохая). Каждый баллонет имеет объем 5,4 м³ и надувается сжатым воздухом от баллонов с пиротехническими кранами.

В состав оборудования входит радиокомпас, автопилот, система передачи данных о разведанной лодке, работающая в полуавтоматическом режиме.

На Ка-27 предусмотрено использовать экипаж из трех человек: пилота, оператора противолодочных систем и штурмана-координатора.

История создания Ка-226

Согласно исследованиям маркетологов внутри страны на рынке авиаперевозок грузов и пассажиров вертолетами 80 % от их общего числа исполняются на вертолетах легкого класса. В силу того, что Ка-26 и Ми-2 в начале 90-х уже серийно не производили, на рынке авиаперевозок возник существенный дефицит, который на 15 лет оценивали в 500-600 единиц легких геликоптеров. Плюс, за это время на импорт можно направить до 300 единиц техники.

Получив много заказов от потенциальных покупателей, фирма «Камов» в начале 90-х годов начала работу над проектированием нового вертолета, сочетавшего в конструкции базовые элементы Ка-126 и Ка-26, только оснащенного двумя двигателями. Планировалось использовать новую модификацию решения тех же задач, что и базовые модели. В отличие от Ка-126, его можно задействовать для выполнения работ, которые требуют обязательного наличия двух двигателей для обеспечения необходимого уровня безопасности.

Первый макет в натуральную величину был сконструирован в 1996 году, а первый экземпляр выпущен в 1997 году. Среди заказчиков этого летательного аппарата большинство учреждений – государственные структуры: МЧС, РАО, мэрия Москвы, «Газпром». Потребность МЧС в таком вертолете составляет 150-200 единиц техники, «Газпрома» − около 100, а санитарных вариантов для столицы нужно около 40-50 штук. Не исключено, что заказы на Ка-226 будут поступать также от Государственного таможенного комитета, Федеральной пограничной службы России, Вооруженных Сил РФ и других ведомств.

Первый полет Ка-226 был совершен 4 сентября 1997 года. Руководил процессом летчик-испытатель В. Лавров. Серийное производство данной модификации удалось наладить на авиапредприятии КумАПП (г. Кумертау) и Оренбургском НПО «Стрела».

Примечания[ | ]

1. Ка-226/226Т Многоцелевые вертолёты (неопр.) (недоступная ссылка). Дата обращения: 8 сентября 2012. Архивировано 7 ноября 2012 года.
2. Ka-226
3. Kamov Ka-226 Архивировано 17 января 2013 года.
4. Супер-драйв или полёт 4D от Москвы до Питера за 2,5 часа (недоступная ссылка)
5. Новый двигатель ВК 650 для вертолета Ка-226Т (рус.). naukatehnika.com . naukatehnika.com (18.10.2019). Дата обращения: 25 февраля 2021.
6. Камов Ка-226 (неопр.) . www.airwar.ru. Дата обращения: 1 июля 2021.
7. «Ростех» организует выпуск в Индии 200 вертолётов Ка-226Т // lenta.ru, дек 2015
8. Чемезов: Контракт с Индией на Ка-226 превышает 1 млрд долларов
9. Создано индийско-российское совместное предприятие по производству вертолетов Ка-226Т в Индии
10. ↑ 12345 (недоступная ссылка) // kamov.ru
11. Ка-226
12. The Military Balance 2021,p.199
13. Морська авіація отримала гелікоптер Ка-226//Ukrainian Military Pages, 25.05.18
14. Серийные Ка-226Т появятся в 2013 году | Еженедельник «Военно-промышленный курьер»
15. Индия одобрила покупку у России 197 вертолётов ОАО «Камов» (неопр.) . Дата обращения: 14 мая 2015.
16. «Вертолёты России» и ФНПЦ «НефтеГазАэроКосмос» подписали контракт на поставку 18 новых лёгких вертолётов Ка-226ТГ
17. В России выпустили первый вертолёт Ка-226Т морского базирования // РГ, 28.12.2016
18. Закупка многоцелевых Ка-226Т Индией изменит судьбу этого вертолёта — Международные новости (рус.). Международные новости (17 мая 2015). Дата обращения: 21 мая 2021.
19. Карта данных к сертификату типа (рус.). АР МАК. Дата обращения: 3 ноября 2021. (недоступная ссылка)
20. Характеристики: Ка-226Т (неопр.) . www.russianhelicopters.aero. Дата обращения: 24 мая 2021.
21. ↑ 123 Характеристики Ка-226Т — Вертолеты России (рус.). Вертолеты России. Дата обращения: 1 ноября 2021.
22. Вертолёт Ка-226 совершил аварийную посадку в Москве // АвиаПорт. Дайджест
23. Некоторые подробности аварии Ка-226 ГУВД Москвы // АвиаПорт. Новости
24. Вертолёт Ка-226 задымился и упал на бок в Башкирии

Вооружение Ка-27

Вертолет комплектуется противолодочными торпедами АТ-1МВ, ракетами АПР-23 и свободнопадающими противолодочными авиабомбами ПЛАБ калибром 50 и 250 кг. На правом борту фюзеляжа находится кассетный держатель КД-2-323, к которому подвешиваются морские ориентирные бомбы ОМАБ.

За определение целей и наведение на них огня отвечает поисково-прицельная установка «Осьминог».

В состав бортового комплекса «Осьминог» входят:

• радиолокационная станция, обтекатель в передней части фюзеляжа (выполняет поиск подводных лодок, которые находятся над водной поверхностью), радиомаяки-ответчики;
• опускаемая гидроакустическая станция, которая располагается в хвостовой части фюзеляжа (определяет координаты обнаруженной подводной лодки);
• магнитный обнаружитель;
• радиогидроакустический буй.

Помимо этого оборудования, с вертолета сбрасываются радиотехнические маяки, маркеры и дымогенераторы ОМАБ-Д.

Дальность обнаружения надводной цели в полете на высоте 100-500 м составляет не менее 25 км, при 2-балльном волнении моря и скорости судна 8 узлов – не менее 8 км.

Основные особенности ППС «Осьминог»:

• применение информационно-вычислительной машины (БЦВМ),
• наличие индикатора тактической обстановки;
•  возможность взаимного координирования вертолетов в комплексе тактической группы;
• практически полная автоматизация в поиске лодки.

Вертолет Ка-27 оснащен бортовой автоматизированной системой «Привод-СВ-борт», которая в сумме с корабельной аппаратурой и навигационным комплексом предназначалась для выполнения широкого спектра заданий по маневрированию и вертолетовождению (режимы «посадка» и «навигация»).

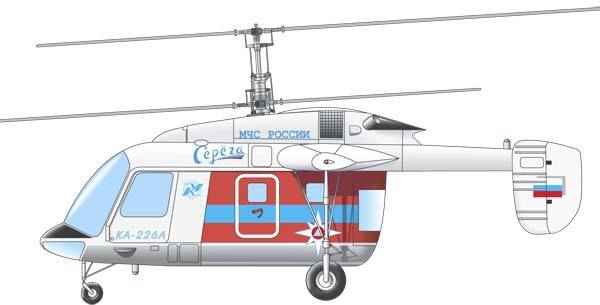

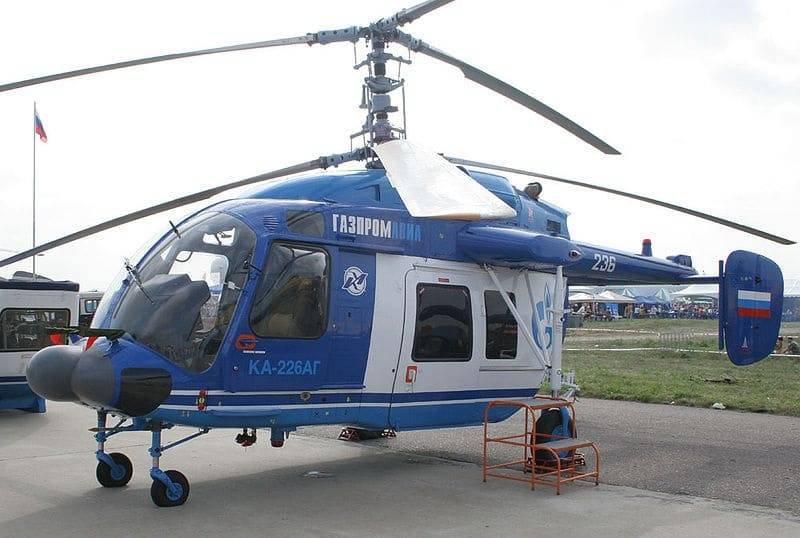

Особенности Ка-226

Машина способна долго висеть в воздухе и легка в использовании. Неприхотливость судна и возможность объемного вооружения расширяют сферы его применения. Машина отличается экономичностью, экологичностью и высоким уровнем безопасности полета. Аппарат оснащен современным комплексом полетного и навигационного оборудования.

Среди областей применения судна встречается военная авиация, медицина, чрезвычайные ситуации и перевозка грузов. На различных фото вертолета Ка-226 можно наблюдать несколько вариантов окраса машины в зависимости от сферы его применения. Различаются следующие разновидности судов:

1. Пассажирский. Создан для перевозки до 7 человек.
2. Транспортный. Машина этой модификации может транспортировать до тонны груза. Негабаритные грузы перевозятся на специальной платформе, крепящейся к судну.
3. Медицинский. Имеются две разновидности данных судов. Первая предназначена для эвакуации больных, вторая служит для экстренной реанимации до двух пострадавших. В соответствии с предназначением вертолета он оснащается необходимым набором медицинского оборудования.
4. Полицейский. Может перевозить до шести человек. Вертолет удобен для воздушного наблюдения за пространством и обнаружения нарушителей, а также регулирования дорожного движения в зоне видимости.
5. Поисково-спасательный. Вертолет этого плана служит для поиска и эвакуации пострадавших людей. Точность зависания в воздухе гарантирует успех операции.

Интересные факты

Пять мировых достижений по праву принадлежат вертолёту Ка-26, из них наиболее значимые — это рекорд по достижению высоты машиной весом от 1750 кг до 3000 кг и он равен 5330 метров.

Ещё одно мировое достижение для вертолётов класса Ка-26 – скороподъёмность 51,2 м/с достигнутая в наборе высоты 3000 метров за 8 минут

Вертолёт Ка-26 многие режиссёры использовали в съёмках своих фильмов:

• В фильме «Старики-разбойник» персонаж Ю. Никулина пролетает над городом, держась за верёвочную лестницу, подцепленную к Ка-26.
• В комедии «Шла собака по роялю» один из героев молодой лётчик с Ка-26.
• В фильме для детей «Три весёлые смены» друг героя фильма Микоши Павел летает на вертолёте Ка-26.
• В трёх фильмах «Сыщик», «Всё будет хорошо» и «Языческая мадонна» — это вертолёт ГАИ.

Эффективнее всего вертолёт Ка-26 применялся на авиационно-химических работах.

Ка-26 первый из гражданских вертолётов, который закупался странами Западной Европы.

Ка-26 Ка-26 Ка-26 парный вылет Ка-26

От “Курицы” до “Касатки”

Все винтокрылые аппараты ОКБ “Камов” отличают минимальный уровень вибрации и отличные пилотажные качества. Еще на заре отечественного вертолетостроения Николай Ильич критично относился к одновинтовым и продольным двухвинтовым конструкциям вертолетов, отдав предпочтение машинам с соосным расположением несущих лопастей. Среди неоспоримых преимуществ такой схемы он указывал:

• аэродинамическую симметрию;
• независимость каналов управления;
• отличную устойчивость на всех взлетно-посадочных и курсовых режимах;
• сравнительную простоту и доступность обучения техники пилотирования.

Вертолетостроители “Камова” на деле доказали всему миру, что надежность и качество всех серийных моделей вертолетов от первых Ка-15 (“курица” по классификации НАТО) до современных Ка-62 (“Касатка”) и Ка-226Т (“Хулиган”) не уступает зарубежным аналогам. Этим летательным аппаратам принадлежат более двадцати мировых рекордов. Впервые в истории отечественной гражданской авиации в 1994 году российская винтокрылая машина Ка-32 получила сертификат годности в соответствии с нормами авиационных правил Соединенных Штатов.

Без преувеличения можно сказать, что фирма “Камов” оказывает значительное влияние на формирование мировых тенденций развития производства гражданских, специализированных и военных вертолетов.

Авионика

В систему управления вышеупомянутого вертолета входят стандартные рычаги, гидроусилители КАУ-165, жесткие тяги, дифференциальный автопилот (20-процентный). Все управление происходит при помощи тросовой проводки. Управление двигателями происходит в автоматическом режиме гидромеханической системой, в которую входят насос регулятора и регулятор частоты вращения турбины. Запуск двигателя осуществляется при помощи электрической системы – стартера-генератора. Абсолютная аэродинамическая симметрия Ка-226 делает технику пилотирования достаточно простой. В результате данный летательный аппарат легко маневрирует между различными преградами, не страдает от величины и направления ветра. Он может осуществлять различные развороты без изменения высоты, фактически в статическом положении

Особенно это важно при выполнении спасательных работ.  Его предшественники делать это не могли

Модификации Ка-27

• Ка-252 – первый прототип палубного противолодочного Ка-27.

• Ка-252ТЛ – телеметрический вертолет корабельного расположения.

• Ка-27ПЛ – противолодочный палубный вариант.

• Ка-27ПС – поисково-спасательный вариантвертолета.

• Ка-27ПСД – поисково-спасательный планер повышенной дальности полета.

• Ка-27РЭП – тестовый вертолет для проведения радиоэлектронного подавления.

• Ка-27Е – вертолет, выполняющий радиационную разведку.

• Ка-27М – модернизированная модификация Ка-27, в состав которой входит радиолокационная командно-тактическая система. В ней выделяют магнитометрическую, акустическую, радиоразведочную системы, бортовую радиолокационную станцию. Радар находится под фюзеляжем и применяется для определения надводных, наземных и воздушных объектов. В 2014 году 4 машины Ка-27ПЛ по заказу ВМФ России начали переделывать под Ка-27М. Серийное производство тоже планировалось запустить с 2014 года.

• Ка-28 – экспортная модификация Ка-27, которая отличается упрощенным набором оборудования. Нынче на экспорт не поставляется, а направляется на потребности ВВС РФ.

• Ка-29 – транспортно-боевой вариант. Производство в нынешнее время не налажено.

Ка-32 – вертолет гражданской авиации, который эксплуатируется не только российскими авиакомпаниями, но и Канадой, Малайзией, Южной Кореей и Швейцарией.

История создания

Начало 60-х годов запомнилось для работников ОКБ Н.И. Камова получением задания от правительства на разработку вертолёта для народного хозяйства способного работать с различными вариантами съёмного оборудования. Было решено поставить во главе проекта заместителя главного конструктора М.А. Купфера.

В первом месяце весны 1965 года построили опытный образец машины и уже в мае этого же года лётчик-испытатель В.И. Громов оторвал вертолёт от земли и проверил работу двигателей в режиме висения. Так уж совпало, что в день авиации 18 августа 1965 года Ка-26 совершил пробный полёт по кругу.

Ка-26

Потом были ещё полёты по кругу и в зону, проверка всех режимов — в общем, обычная работа по доводке вертолёта, а в 1966 году начались государственные испытания. Машина получилась, на удивление удачная, особенно было отмечено быстрота, с которой возможно было переоборудовать вертолёт под любые цели.

Оригинальная схема машины – «летающее шасси» позволяла бригаде из трёх человек в течение 1,5 -2 часов смонтировать любой вариант: пассажирский, грузовой и сельскохозяйственный. Собственно за эту уникальную схему на международной выставке вертолёт получил золотую медаль.

В 1967 году машина была показана во Франции на авиасалоне, затем после испытаний впервые в отечественном вертолётостроении был получен международный сертификат годности к полётам по нормам США.

В 1969 году заводы, расположенные в Бурятии, приступили к серийному выпуску вертолётов.

Ка-26 «Хулиган»

Особенности

Основной принципиальной особенностью компоновки вертолета считается модульность конструкции. Данное техническое решение обеспечивает быстрое переоснащение машины для решения тех или иных конкретных задач. Сменить модуль можно непосредственно на аэродроме в течение 30 мин. При этом снимается часть оборудования и монтируется дополнительная аппаратура целевого назначения. Она крепится к специальным стыковочным узлам на пятом силовом шпангоуте (центральном), хвостовых балках, носовой части, основных опорах шасси.

Ка-22Б используется не только для перемещения людей и грузов, но и для решения других задач

На вертолете установлены два современных газотурбинных двигателя (ГТД), новое бортовое оборудование и несущие винты с лопастями, имеющими полужесткое торсионное крепление. Эти лопасти изготовлены из композиционных полимеров и позволяют значительно увеличить тягу.

Сохранив все достоинства своего предшественника, вертолета Ка-126, новая машина приобрела более высокие показатели транспортной производительности и топливной эффективности. Армия получила универсальное «летающее шасси» для перевозки практически любых видов грузов, грузоподъемное, надежное и неприхотливое к условиям эксплуатации.

Что делать, если был выявлен факт правонарушения?

Прежде всего, нужно немедленно обратиться в полицию. Если кража произошла только что – следует вызвать полицейских на место, если же хищение было выявлено некоторое время спустя – нужно самому подать заявление. При этом нужно учитывать, что если хищение случилось из-за небрежности владельца, его будет ждать ответственность:

• По ст. 20.8 КоАП РФ – за нарушение правил хранения.
• По ст. 224 УК РФ – если из-за небрежности преступник не просто украл оружие, но ещё и воспользовался им для другого преступления.

Кроме того, за небрежное хранение оружия владельца могут лишить лицензии.

До того момента, как сотрудники полиции проведут осмотр места происшествия, место для хранения оружия нельзя трогать самому, а также следует оградить его от доступа других лиц.

В том случае, если ружьё было украдено во время охоты, могут потребоваться показания свидетелей (другие охотники, охотовед и т.п.). Они должны подтвердить следующее:

• Что заявитель действительно охотился в тот день.
• Что ружьё при нём было.
• Что произошла именно кража, а не потеря.

После того, как заявление передано в полицию и возбуждено уголовное дело, владельцу следует выполнять требования следователя и ждать результатов.

Что указывать в заявлении?

В заявлении следует указать:

• Имя заявителя и его контактные данные (адрес, телефон, электронную почту и т. д.).
• Примерное время, когда произошло хищение, либо когда оно было обнаружено.
• Обстоятельства, при которых была обнаружена кража.
• Если оружие или боеприпасы были похищены из сейфа или другого хранилища – перечень лиц, имевших к нему доступ.
• Перечень свидетелей, которые могут подтвердить обстоятельства преступления.

На нашем портале вы можете узнать о таких преступлениях и ответственности за них, как кража документов и денег, бюджетных средств и государственного имущества, в магазине, электроэнергии, телефона, велосипеда, а также мелкая и карманная кража.

Хищение оружия – вид преступления, который имеет большую общественную опасность. Именно поэтому сроки наказания по ст. 226 УК РФ весьма велики. В том же случае, если гражданин пострадал от действий преступников, ему нужно незамедлительно обратиться в полицию.

Для решения вашего вопроса – обратитесь за помощью к юристу. Мы подберем для вас специалиста. Звоните 8 (800) 350-14-90

Плохо

Полезно!

Создатель

В 1945 г. Миль М.Л. защищает докторскую диссертацию «Динамика ротора с шарнирным креплением лопастей и ее приложение к задачам устойчивости и управляемости автожира и геликоптера», в которой излагался опыт по исследованию устройства винтокрылых машин. Вскоре он начинает разработку опытного вертолета ЭГ-1 (экспериментальный геликоптер).

Миль М.Л.

Осенью 1947 г. государственной комиссии был представлен полноразмерный макет вертолета. А 12 декабря вышло постановление о создании ОКБ-4, которое возглавлялось Милем М.Л.

Готовый образец машины получил наименование ГМ-1 (геликоптер Миля). 20 сентября 1948 г. вертолет впервые поднялся в воздух. В ходе испытаний ГМ-1 показал удовлетворительные летные характеристики. Однако в ходе испытательных полетов две машины разбились. Причиной аварий были технические недоработки. Только благодаря настойчивости и энтузиазму Миля работы над проектом не были прекращены.

Боевое применение.

Вертолет пошел в серийное производство под обозначением Ми-1. Первый государственный заказ ограничивался 15-ю машинами. Первоначально в высших кругах довольно скептически относились к идее массового использования вертолетов. Ситуация изменилась во время войны в Корее, после того как поступили сведения об успешном их применении американцами. Ми-1 и его возможности продемонстрировали Сталину. После этого началось крупносерийное производство вертолета.  Конкуренты Ми-1, Як-100 и Б-11, в серию не пошли. С 1954 по 1960 гг. было выпущено 2680 машин.

Судно Б-11.

Судно Як-100.

По своей конструкции Ми-1 – вертолет, выполненный по классической одновинтовой схеме с рулевым винтом на хвостовой балке. Фюзеляж полумонококовый с алюминиевой обшивкой. Кабина состоит из места летчика и размещенного за ним сидения для двух пассажиров. Шасси трехопорное неубирающееся. Несущий винт трехлопастной. На  первых серийных машинах применялись лопасти составной конструкции со стальными, деревянными и полотняными элементами. На поздних модификациях устанавливались цельнометаллические лопасти из алюминиевого сплава. Рулевой винт трехлопастной с деревянными лопастями. Силовая установка состоит из поршневого двигателя АИ-26ГРФ (429 кВт).

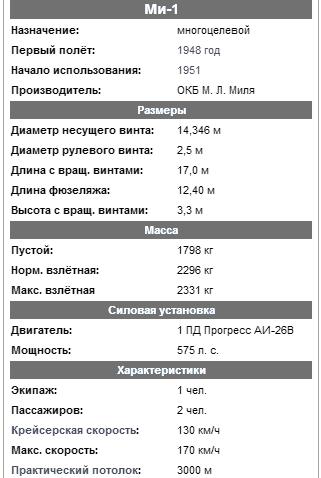

Характеристики Ми-1

Ми-1 – многоцелевой вертолет, которых использовался как в ВВС, так и в гражданской авиации стран Варшавского договора. В медицинском варианте машина оснащена двумя подвесными гондолами для перевозки больных. Имеется возможность установки пулеметного и ракетного вооружения.

Максимальная взлетная масса 2330 кг. Максимальная скорость 185 км/ч. Практическая дальность полета 430 км. Практический потолок 3500 м. Полезная нагрузка состоит из двух пассажиров или 255 кг груза.

Полный список характеристик:

Ми-1 видео

Вертолет Ми-1. Галерея.

Сертифицированный российский двигатель для вертолета Ка-226Т появится в 2023 году

Объединенная двигателестроительная корпорация (ОДК) планирует в 2023 г. сертифицировать новый российский двигатель ВК-650В для легкого многоцелевого вертолета Ка-226Т. Это позволит заменить силовую установку иностранного производства, которыми сегодня оснащены эти машины.

О том, что санкт-петербургское предприятие «ОДК-Климов» приступило к разработке нового газотурбинного турбовального двигателя ВК-650В ранее рассказывал генконструктор корпорации Юрий Шмотин. До конца года должна быть выпущена конструкторская документация на двигатель-демонстратор и его системы.

Рассчитывается, что новый мотор будет иметь взлетную мощность 650 л. с., а также на различных режимах будет выдавать от 400 до 750 л. с. Как заявляют в ОДК, для серийного производства ВК-650В будут использоваться детали и сборочные единицы только российского производства.

«Основная задача, которая стоит перед конструкторами, — это создание простой и надежной конструкции с минимальной стоимостью жизненного цикла. Новый двигатель должен превзойти по своим характеристикам все имеющиеся аналоги», — говорится в сообщении ОДК.

Кроме того, на базе конструкторских решений, которые заложены в двигатель ВК-650В, может быть создано семейство моторов мощностью от 500 до 700 л. с. В частности, новый двигатель может быть предложен для установки на легкий вертолет «Ансат».

Сейчас на вертолетах Ка-226 и «Ансат» устанавливается по два двигателя зарубежного производства: Arrius 2G1 (мощностью 580 л. с.) французской компании Safran и PW207K (мощностью 630 л. с.) канадского производителя Pratt & Whitney Canada соответственно.

Весной 2020 г. гендиректор холдинга «Вертолеты России» Андрей Богинский в интервью газете «Ведомости» рассказывал, что ОДК было выдано техзадание на разработку двигателей для легких вертолетов Ка-226 и «Ансат», а также среднего Ка-62, оснащаемого двигателями от Safran. Кроме того, по словам Богинского, разрабатываемый легкий вертолет VRT-500 может быть оснащен двигателями, сходными с теми, что устанавливаются на «Ансат». Рассматривается вариант сотрудничества с зарубежными партнерами, но перспективы есть и у ОДК, в случае если у них будет подходящий мотор.

Для вертолета Ка-62, который должен получить сертификат типа в 2020 г., ОДК планирует разработать двигатель ВК-1600В.

Отметим, что предшественник Ка-226 — однодвигательный вертолет Ка-126 (выпущен мелкой серией) оснащался газотурбинным ТВО-100 Омского моторостроительного КБ (ОМКБ). По данным из открытых источников, этот двигатель был сертифицирован в 1989 г. До 1991 г. на опытном производстве ОМКБ было изготовлено 32 двигателя ТВ-0-100. Спустя 30 лет российская промышленность приступает к возрождению производства (на новом уровне) газотурбинных двигателей для легких вертолетов.
