Вертикальный взлет Су-35

Краткая информация

Согласно данным статистики, самыми сложными этапами пилотирования являются взлет воздушного транспорта, набор нужной высоты и безопасная посадка самолета. Этот факт потвердели и пилоты, отметив при этом, что успешное завершение важных этапов зависит как от технической оснащенности техники, так и от опыта экипажа.

Чтобы поднять в небо обычную модель воздушного транспорта, в первую очередь необходимо разогнать самолет на взлетно-посадочной полосе соответствующей протяженности. Для упрощения этого процесса инженеры и начали раздумывать над созданием такой модели, которая смогла бы вертикально влетать и приземляться с любого места.

Аппарат, созданный российскими инженерами, был произведен в 1955 году под названием ТРД Р-19 300. Базой для создания самолета стал штурмовик Як-38, поэтому конструкция первой техники с вертикальным взлетом совершенно не походила на современные лайнеры.

Конечно, первая разработка имела ряд упущений, среди которых стоит отметить следующие:

  1. Из-за нестандартной конструкции самолета пилотам было трудно управлять техникой.
  2. Для управления транспортом задействовались газовые рули, так как хвостовое оперение и крылья отсутствовали, а двигатель располагался в фюзеляжной нижней части.
  3. Подъем транспорта в небо осуществлялся под действием реактивной струи, так как масса пустой техники приравнивалась к 2-м тоннам.

Технические характеристики и особенности

По фото самолета F-35 можно составить мнение о его внешних особенностях. Что касается технических характеристик самолета Ф-35, то они немного отличаются у каждой из модификаций. Есть три модели этого семейства:

  • F-35A — типовой истребитель;
  • F-35B — с вертикальной посадкой и быстрым взлетом;
  • F-35C — взлет с помощью катапульты с авианосца.

Ф-35А

С технологической точки зрения самая простая модель — первая из них — 35А. Это облегченная и недорогая модель, которая и станет основной для экспортирования. Длина самолета — 15,57 м, а высота — 4,38 м. Ширина размаха крыльев составляет 10,67 м, а площадь крыла — 42,7 м².

Ф-35А.

Масса пустого Ф-35А — 13 290 кг, а максимальный взлетный вес достигает 29 100 кг. Он развивает скорость до 1930 км/ч. Дальность полета — 2 200 км. Самолет может находиться в полете 2 часа 36 минут. Эта характеристика будет одинаковой для всех модификаций.

Ф-35В

Ф-35В представляет собой модель, которую разработали специально для морской пехоты Соединенных штатов и английского флота. Он отличается тем, что взлетает быстро, а садиться может по вертикальной траектории. Это легкий авианосец, который должен будет выполнять одну функцию: доставку десанта.

Ф-35В.

Его габариты совпадают с теми же, как у Ф-35А. Вес пустого истребителя — 14 650 кг, а максимальная — 27 215 кг. Максимальная скорость — 1930 км/ч. 35В может летать на расстояния до 1670 км.

Ф-35С

Ф-35С имеет больший потенциал, если сравнивать его с двумя предыдущими. У F-35C вертикальный взлет возможен, благодаря использованию катапульты. Другие конструкции крыла и хвостового оперения позволяют ему совершать маневры на малых скоростях. По габаритам он чуть больше, чем Ф-35А и Ф-35В.

Ф-35С.

По массе он насчитывает 15 785 кг, когда он пустой. Максимальный вес достигает 30 320 кг. Скорость он развивает такую же, как и другие модификации. А вот дальность полета у него значительно больше — 2520 км.

Первый из первых

Идея создания самолетов вертикального взлета и посадки появилась еще на заре авиации: это позволяло бы использовать самолеты без строительства дорогих аэродромов. Особую значимость этот тип машин в глазах военных приобрел во время холодной войны с развитием авианесущих кораблей. Кроме того, с появлением высокоточного оружия практически любой аэродром можно было вывести из строя, уничтожив взлетно-посадочные полосы, а самолетам вертикального взлета такие проблемы не грозили.

Первым серийным советским самолетом вертикального взлета и посадки стал истребитель Як-38. Машина использовалась на авианесущих крейсерах проекта 1143 («Киев», «Минск», «Новороссийск», «Баку»). Всего был построен 231 самолет, и эксплуатировались они вплоть до 2004 года.

Нужно понимать, что это был первый отечественный серийный самолет вертикального взлета и посадки, и поэтому нет ничего удивительного в том, что у него был ряд недостатков. Так, схема вертикального взлета, при которой использовалась тяга дополнительных двигателей, приводила к повышению массы конструкции и риску потери стабильности парения в случае любых флуктуаций тяги.

Кроме того, отсутствие на самолете бортовой РЛС позволяло ему вести бой только на близкой дистанции, а отсутствие компактных дальнобойных ПКР ограничивало вооружение самолета ракетами Х-23 и Х-25, имевшими довольно небольшой радиус действия.

В результате по сумме своих характеристик самолет оказался практически индентичным вертолету Ка-29. Даже большая в сравнении с винтокрылой машиной скорость не давала ему никаких преимуществ, что в конечном счете и привело к снятию истребителя с вооружения и разработке самолета вертикального взлета следующего поколения.

«Вертикалка» на сверхзвуке

Работы над самолетом Як-141 начались в 1973 году, когда Як-38 еще не совершил первую посадку на палубу. Выход на испытания был запланирован на 1982 год, однако разработка затянулась, во многом из-за трудностей в разработке поворотного сопла.

Изначально предполагалось использовать плоское двухкоординатное сопло, однако из-за отсутствия опыта было решено перейти к традиционному, осесимметричному. Такое сопло разделено на три сегмента, которые, вращаясь в разных направлениях, обеспечивают отклонение тяги.

Это позволяет использовать форсаж как на горизонтальном, так и на вертикальном режиме. Работа была успешно завершена, но задержка в проектировании самолета сыграла с ним злую шутку.

Сначала испытания самолета было решено перенести на 1985 год, а потом начавшаяся перестройка еще больше затормозила работу над проектом. В результате Як-141 поднялся в воздух лишь в 1987 году, а в 1992 году завод имения А. С. Яковлева, пытаясь спасти лишенный господдержки проект, представил самолет на авиасалоне в Фарнборо. Надежда была на иностранные заказы, но удалось лишь договориться о сотрудничестве с компанией Lockheed.

Сложный путь легкого истребителя

В начале 1970-х годов в СССР для перспективного авианосца разрабатывались сразу несколько самолетов корабельного базирования. В итоге в состав авиагруппы нового тяжелого авианесущего крейсера проекта 1143.5 (сегодня он известен как «Адмирал Флота Советского Союза Кузнецов») было решено включить два проекта от ведущих авиационных КБ страны – МиГ-29К и Су-27К.

Истребителям нужно было приспособиться к трамплинному взлету и посадке. В связи с чем, было принято решение провести испытания самолетов и отработать укороченный взлет с наземного имитатора корабельного трамплина. Летом 1982 года машины прошли такие испытания на экспериментальном трамплине длиной 60 метров, установленном на комплексе НИТКА в Крыму. Именно после этих удачных взлетов руководству КБ Микояна и Сухого была официально поручена разработка легкого и тяжелого истребителей корабельного базирования – МиГ-29К и Су-27К.

Проектирование МиГ-29К началось в 1984 году, а первый полет состоялся уже 23 июня 1988 года. Машину пилотировал летчик-испытатель ОКБ им. Микояна Токтар Аубакиров. Он же 1 ноября 1989 года осуществил взлет с корабельного трамплина крейсера «Тбилиси» (ныне – «Адмирал флота Советского Союза Кузнецов»).

В этот же день «обычные» взлет и посадку на палубу авианосца совершил и тяжелый истребитель Су-27К. И именно этот самолет, получивший название Су-33, стал на долгие годы единственным корабельным истребителем отечественного ВМФ. Специалисты ОКБ Сухого смогли быстрее провести испытания Су-27К и сдать его на вооружение. Дело в том, что система вооружения серийного фронтового истребителя Су-27 не требовала особых корректировок для задач корабельного Су-27К. Для создания морской версии истребителя достаточно было доработать некоторые характеристики для базирования самолета на корабле: складывающееся крыло, усиление шасси и т.д.

«Микояновцы» же должны были провести основательную работу по доводке новой системы управления вооружением. По этой причине, в частности, МиГ-29К не успел «взлететь» до начала 1990-х годов, когда в стране начался экономический кризис и финансирование сразу двух «корабельных» проектов стало затруднительным.

СВКВП жизненно необходим

Наш анализ показывает, что разработка перспективного СВКВП, его принятие на вооружение и поставки в ВКС и на флот могут существенно повысить боевой потенциал ВС РФ, особенно в ходе оборонительных операций и сражений при значительном превосходстве противника в силах и средствах. Так, 150–200 машин подобного типа, будучи выведенными из-под упреждающего массированного авиационно-ракетного удара противника рассредоточением по малым взлетно-посадочным площадкам, во взаимодействии с наземными средствами ПВО, прежде всего ЗРК, такими как С-400 и С-500, вполне смогут переломить неблагоприятный ход боевых действий даже в условиях трех-четырехкратного превосходства противника в авиации.

Еще более разительно выглядит изменение ситуации на расстановке сил на морском или океанском ТВД. Если предположить, что такой СВКВП будет создан и запущен в серию в ближайшие 10–12 лет (вице-премьер Юрий Борисов в свое время говорил о возможности решить эту задачу разработки такой машины в течение 7–10 лет), то к этому времени в состав нашего флота могут войти ныне строящиеся УДК. В предыдущих статях я уже отмечал, что единственный реальный смысл нахождения в составе нашего флота этих кораблей возникает с превращением их в легкие авианосцы, оснащенные 8–12 СВКВП вместе с тремя-четырьмя вертолетами РЛД Ка-31. В этом качестве они смогут прикрывать небольшие группы надводных кораблей в оперативно важных районах от атак малых групп авиации противника (до 6–8 машин) и обеспечивать боевую устойчивость подводных лодок от ударов базовой патрульной авиации (БПА) неприятеля. Обе задачи исключительно важны для поддержания благоприятного оперативного режима.

В случае если рассмотренный гипотетический вариант СВКВП получит ПКР воздушного базирования «Циркон», такой легкий авианосец может представить серьезную угрозу даже для полноценных авианосцев США. Удар группы из четырех – шести СВКВП может быть нанесен на расстояние до трех тысяч и более километров от носителя этих самолетов и при надлежащем обеспечении операции необходимыми данными разведки и целеуказания она может нанести тяжелое поражение авианосной группе США. Ведь к 2030–2035 годам эффективные средства противодействия гиперзвуковому оружию, судя по нынешнему положению дел и наметившимся тенденциям, вряд ли будут созданы, а тем более поставлены на боевые корабли. В этих условиях удар 8–12 ПКР воздушного базирования «Циркон», притом что их носителям чрезвычайно трудно будет организовать серьезное противодействие при таких дальностях стрельбы этим оружием, может вывести из строя авианосец и некоторое количество кораблей охранения.

А в это время можно ожидать, что строительство нашего полноценного авианосца будет идти полным ходом. Во всяком случае на это хочется надеяться.

Существенно возрастут возможности и имеющегося в составе нашего флота ТАКР «Адмирал Кузнецов», если он получит на вооружение такие самолеты. В этом случае при наличии поддержки со стороны береговой авиации, прежде всего самолетами ДРЛОиУ, корабль сможет вполне успешно противостоять американскому авианосному соединению.

Сказанное не означает, что, как отмечают некоторые «эксперты», полноценные авианосцы России не нужны, достаточно иметь УДК в роли легких авианосцев. Ценность авианосца, как я это уже многократно показывал в предыдущих статьях, не только в истребителях и штурмовиках, но и в машинах других классов, прежде всего корабельных самолетах ДРЛОиУ

Именно они определяют в решающей мере возможности авиагруппы авианосца при решении всего круга боевых задач, в частности особо важной для нас – ПВО. А самолеты ДРЛОиУ невозможно создать в варианте СВКВП, поскольку на нем должны размещаться крупногабаритная антенна РЛС кругового обзора, бортовая аппаратура обеспечения отслеживания воздушной обстановки и управления воздушным движением, а также соответствующая по численности группа операторов

Поэтому для базирования таких самолетов нужен именно полноценный авианосец.

Американцы, люди, умеющие считать деньги и владеющие самыми совершенными и крупными УДК, не отказываются от авианосцев, хотя УДК стоит более чем в 10 раз дешевле новейшего американского авианосца.

Константин Сивков,заместитель президента РАРАН по информационной политике, доктор военных наук

История создания истребителя МиГ-29

Военная авиационная техника в СССР создавалась параллельно с новыми разработками НАТО. Советский Союз, оглядываясь на достижения в области военной авиапромышленности США, Германии, Франции, старался не отставать. ОКБ Сухого, Микояна, Гуревича, Яковлева постоянно работали над созданием самолётов, способных превзойти натовскую технику.

Проектирование летательного аппарата МиГ-29 началось ещё в 1969 г. ВВС СССР требовался перспективный истребитель (ПФИ) с увеличенным радиусом действия, отличной маневренностью, скоростью выше 2 М. Машина должна была поднимать в небо тяжёлое вооружение. Новый самолёт предполагалось использовать на коротких ВПП. Проект ПФИ был довольно-таки дорогостоящим. Было решено отдельно производить лёгкие и тяжёлые самолёты. МиГ-29 относился к классу лёгких. Его проектирование велось с 1974 г. ОКБ Микояна.

Первый полёт истребитель совершил в 1977 г. Серийный выпуск был начат в 1982 г. Задержка с производством произошла вследствие того, что у первых самолётов было много недоработок, а две машины в ходе испытания разбились. Выпускали МиГи на московском авиа. В 1983 г. машины отправлялись на авиабазу «Кубинка» на вооружение. После успешного прохождения испытаний МиГ-29 в ЛИИ им. М. М. Громова авиатехнику отправили в Первый истребительный авиаполк под Ивано-Франковском.

У этой разработки было много модификаций. Некоторые модели поставлялись на экспорт. Дополнительно был создан палубный и учебный МиГ-29. Летательные аппараты выпускались в МАПО им. Дементьева и на авиазаводе в г. Нижний Новгород. В наши дни усовершенствование и выпуск истребителей проводится в Подмосковье на РСК «МиГ» в Луховицах. С 1982 г. было изготовлено 1600 единиц техники. В авиапарке ВВС РФ насчитывается около 270 машин МиГ-29.

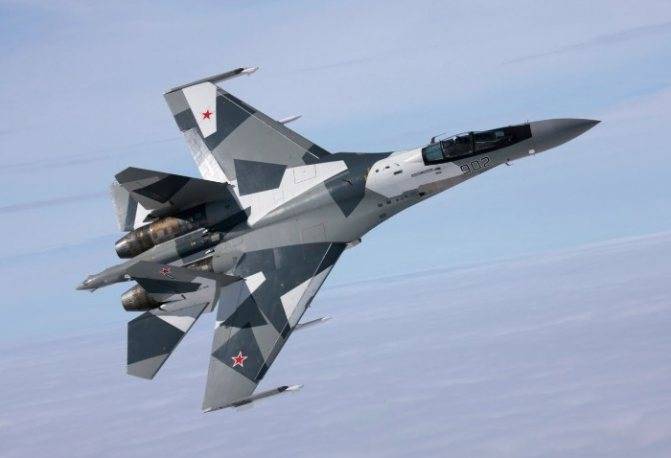

Особенности Су-35С

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-27М, не имеет переднего горизонтального оперения и тормозного щитка. Торможение при посадке осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления. Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Конструкция

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения ЭПР.

Двигатели

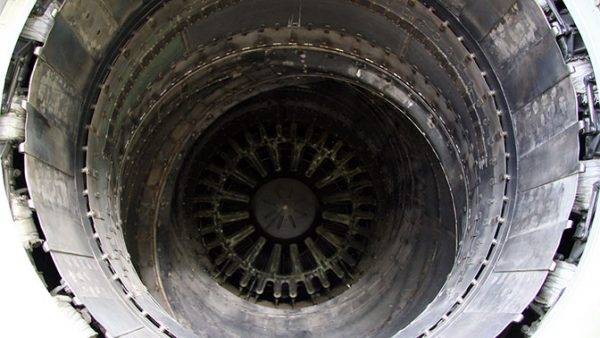

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа. Ресурс 4000 часов, межремонтный 1000 часов. ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС. Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты. Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле. Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Поставки и экспорт

В 2009 «Сухой» заключил соглашение с Министерством обороны на поставку 48 истребителей Су-35С, срок поставки — к концу 2015 года в ВВС России должны поступить 48 таких истребителей.

В декабре 2015 года подписан второй контракт на поставку 50 единиц до 2021 года в ВКС РФ.

Планируются поставки Су-35 в Индонезию. В ноябре 2015 правительство Индонезии утвердило закупку 12 многофункциональных истребителей Су-35.

В 2015 подписан договор на поставку 24 многофункциональных истребителей Су-35 в Китай. В 2021 году планируется передать первые 4 машины.

Возможности и преимущества

МиГ-29 может развить скорость до 2450 км/ч и подниматься в небо на высоту 18 км. Самолёт имеет два мотора, однако может взлетать лишь на одном. Непосредственно в полёте запуская второй мотор.

Выполняя фигуру высшего пилотажа «колокол», самолёт резко взлетает вертикально вверх, а затем замирает и быстро падает вниз, при этом истребитель на какое-то время пропадает с поля зрения радаров. Лётчики-асы могут совершать на МиГ-29 и другие фигуры высшего пилотажа: «пирамида», «молот», «крест», «стрела», «звезда».

Фигура высшего пилотажа «колокол»

Самолёт имеет новшества в фюзеляже, за счёт чего улучшились его аэродинамические характеристики по сравнению с более ранними моделями. Корпус изготовили из сплавов алюминия и лития, а клепаные соединения заменили сварными швами. Вес машины стал меньше.

Корпус изготовлен из материалов, которые поглощают радиоволны. Самолёт стал меньше заметен на радарах. Конструкторы МиГа спроектировали крылья более острыми, за счёт чего улучшилось качество управления летательным аппаратом даже на высоких скоростях.

Летательный аппарат оснащён ракетами, бомбами, и пушкой. Самолёт может сопровождать тяжёлые бомбардировщики и прикрывать их от истребителей неприятеля. Лёгкий МиГ способен совершать вылеты в целях разведки. Вооружение истребителя рассчитано на перехват воздушных целей, противодействие разведывательным средствам неприятеля, уничтожение вражеских летательных аппаратов.

Самолёты этой версии могут находиться на линии фронта и обеспечивать армии наступление. МиГи могут взлетать с неподготовленных ВПП. У самолётов закрывающиеся нижние воздухозаборники и усиленное шасси.

МиГ-29 может осуществлять быстрый взлёт. Его скороподъёмность равна 330 м/с. Машина проходит виражи с малыми радиусами, отлично маневрирует в горизонтальной и вертикальной плоскости. В 1988 г. была выпущена новая модель, способная взлетать и приземляться на авианосец. Самолёт мог складывать крылья для более компактного размещения на борту корабля. МиГ может осуществлять практически вертикальный взлет (с очень коротким разбегом), но не способен взлетать из-под воды.

Первым авиационным полком, приступившим к освоению МиГ-29, стала авиагруппа «Стрижи». Лётчики на 6 самолётах в 1986 г. посетили финскую авиабазу Риссала. Именно тогда зарубежному сообществу впервые продемонстрировали этот советский истребитель. В 1988 г. на Международной выставке в Фарнборо, на которой был показан этот летательный аппарат, экспертов поразил тот факт, что у самолёта расход топлива на 15% ниже, чем у натовских аналогов. Для международной презентации советским машинам придумали интересный дизайн. Самолёт разукрасили в сине-красный цвет и написали на носовой части слово «Стрижи». С тех пор МиГ-29 стали называться стрижами.

Тактико-технические характеристики Су-35С

— Первый полёт: 19 февраля 2008 года — Начало эксплуатации: 12 февраля 2014 года — Единиц произведено: 52 (на ноябрь 2021 г.)

Стоимость Су-35С

— около 2 млрд рублей

Экипаж Су-35С

— 1 человек

Размеры Су-35С

— Длина: 21,9 м — Размах крыла: 14,75 м — Высота: 5,9 м — Площадь крыла: 62,04 м² — Угол стреловидности по передней кромке: 42° — Нагрузка на крыло при нормальной взлётной массе: 410 кг/м² — Нагрузка на крыло при максимальной взлётной массе: 611 кг/м² — Шасси: трёхопорное, с передней стойкой, убирающейся против полёта

Вес Су-35С

— Масса пустого: 19000 кг — нормальная взлётная масса (2 x РВВ-АЕ + 2 x Р-73Э): 25300 кг — максимальная взлетная масса: 34500 кг — масса топлива: 11500 кг

Двигатель Су-35С

— «АЛ-41Ф1С» турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги (ТРДДФ с ОВТ) — тяга максимальная: 2 × 8800 кгс — тяга на форсаже: 2 × 14500 кгс — углы отклонения вектора тяги: ±15° в плоскости — скорость отклонения вектора тяги: 60 °/с — масса двигателя: 1520 кг — Тяговооружённость (у земли, при н.у.): при нормальной взлётной массе — 1,1; при максимальной взлётной массе — 0,811

Скорость Су-35С

— Максимальная скорость у земли: 1400 км/ч — Максимальная скорость на высоте: 2500 км/ч (M=2,35, при высоте более 11 км) — Максимальная скорость бесфорсажная: 1,1 Маха — Скороподъемность: 280 м/с — Длина разбега (полный форсаж): 450 м — Длина пробега (с нормальной взлетной массой, тормозным парашютом, использованием тормозов): 650 м

Дальность полета Су-35С

— у земли (высота — 200 м, скорость — M=0,7): 1580 км — на высоте: без ПТБ: 3600 км; с 2 ПТБ-2000 л: 4500 км

Практический потолок Су-35С

— 20 000 м

Вооружение Су-35С

— Пушечное: 30 мм авиационная пушка ГШ-30-1 150 снарядов — Боевая нагрузка: 8000 кг — Узлов подвески вооружения: 12

Ракеты воздух-воздух: — средней дальности: 6 × Р-27ЭР, Р-27Т; 10 × РВВ-АЕ — малой дальности: 6 × Р-73

Ракеты воздух-земля: — Противокорабельные ракеты: 6 × Х-31 или 2 × Х-59М — Высокоточные боеприпасы: 6 × Х-29Т; 6 × КАБ-500 — Неуправляемые боеприпасы: 6 С-25 (НАР); 6 С-8.

Почему вертикальные самолеты до сих пор не нашли широкого применения?

К сожалению, все разработки, даже если отличались неплохими результатами, не могут похвастаться надежностью. Лопасти винтов, которые и помогают делать вертикальный взлет, поражают своими размерами. Они вместе с мощными двигателями создают невообразимый шум. Также с точки зрения конструкции нужно избежать любых возможных препятствий на их пути, исключить попадание различных предметов.

Как ни крути, невозможно отменить ограничение по скорости. Просто по законам физики такой самолет не сможет двигаться также быстро, как современные. И если военные аппараты могут развить фантастическую в их случае скорость в 1000 километров в час, то с увеличением массы и размеров для гражданской авиации показатель падает до 700 и ниже километров в час.

«Ставим» Су-57 на крыло

Начнем с массогабаритных характеристик. Сухой вес Су-57, судя по открытым источникам, составляет 18 500 килограммов. Американский аналог весит 14 588 килограммов – почти на четыре тонны меньше. Что интересно, палубный F-35C имеет практически аналогичный «пустой» вес – 14 548 килограммов. Это говорит о том, что «бесполезный груз» дополнительного оборудования для вертикального взлета и посадки практически идентичен увеличению веса палубного варианта, обусловленному необходимостью усиления конструкции самолета, необходимому для взлетов и посадок на палубу авианосца с использованием катапульт и аэрофинишеров. Исходя из этого сопоставления, предположим, что вес пустого перспективного СВКВП может превышать этот показатель исходного Су-57 примерно на тонну, то есть составит около 19 500 килограммов.

Максимальная и нормальная взлетная масса американского вертикальщика наименьшая из всех аналогичных модификаций – соответственно 27 215 и 22 240 килограммов, что почти на две тонны меньше, чем в базовой версии, и на три тонны – чем в палубной. Это обусловлено сокращением свободного внутреннего пространства планера для размещения взлетного оборудования, а также необходимостью снизить вес машины для обеспечения короткого взлета и посадки без катапульты и аэрофинишера. По аналогии с американским семейством можно предположить, что максимальный взлетный вес перспективного российского СВКВП может составить около 32–33 тонн.

Надо отметить, что вес и габариты самолета имеют критическое значение для размещения на борту авианесущего корабля. Сопоставление этих вероятных показателей перспективного российского СВКВП с аналогичными характеристиками тяжелого корабельного истребителя Су-33 свидетельствует, что они практически идентичны. Это дает основание полагать, что и возможное количество перспективных СВКВП, которые могут быть размещены на борту «Адмирала Кузнецова» и будущего российского авианосца, будут примерно идентичны тому, сколько они смогут принять самолетов Су-33.

Американцы создадут гибридный частный самолет с вертикальным взлетом


TriFan 600 XTI Aircraft

Американский стартап XTI Aircraft, занимающийся разработкой частного самолета TriFan 600 с вертикальными взлетом и посадкой, решил оснастить его гибридной силовой установкой. Как пишет Aviation Week, перспективный самолет получит три электрических вентилятора, аккумуляторную батарею и легкий газотурбинный двигатель, соединенный с генератором.

Многие разработчики авиационной техники сегодня рассматривают переход на гибридные системы. Дело в том, что использование электромоторов для движения и двигателей внутреннего сгорания для выработки энергии, позволяет существенно снизить массу летательного аппарата, а также применить новые подходы к его проектированию.

По оценке XTI Aircraft, использование гибридной энергетической системы на новом самолете позволит существенно снизить как его стоимость, так и стоимость его эксплуатации. Такой летательный аппарат будет потреблять существенно меньше топлива, чем сопоставимые современные частные самолеты.

В конструкции TriFan 600 планируется использовать уже готовые коммерческие аккумуляторы, электровентиляторы и газотурбинные двигатели. Это позволит еще больше снизить стоимость готового самолета, сборку первого образца которого планируется провести на средства от краудфандинга.

По оценке инженеров, переход на электровентиляторы позволит значительно упростить конструкцию самолета. Дело в том, что два из трех вентиляторов должны быть поворачивающимися на 90 градусов. При старой схеме TriFan 600 должен был получить два турбовальных двигателя и сложную трансмиссию, приводящую воздушные винты поворачивающихся вентиляторов.

TriFan 600

XTI Aircraft

Поделиться

Для выработки энергии помимо основного генератора на самолете TriFan 600 планируется разместить тонкопленочные солнечные батареи. Их выполнят в виде покрытия верхней части планера самолета. Энергия от солнечных батарей будет использоваться только во время передвижения самолета по земле: рулежки и выкатки на стартовую позицию.

Согласно предварительным расчетам, мощность солнечный батарей самолета составит около четырех киловатт. Этого должно хватить на работу бортовых систем и мотор-колеса передней стойки шасси. Во время рулежки расходовать энергию, запасенную аккумуляторами, не планируется.

О намерении разработать новый частный самолет XTI Aircraft объявила в ноябре 2020 года. Проектирование летательного аппарата началось спустя два месяца. Компания планирует провести испытания демонстратора технологий нового самолета в середине 2018-го или в начале 2019 года.

В TriFan 600 два вентилятора будут размещены между специальными выступами на передней кромке крыла, а третий — в хвостовой части. Крыльевые вентиляторы будут поворотными, а хвостовой — неподвижным, расположенным параллельно поверхности земли. После взлета крыльевые вентиляторы будут плавно поворачиваться на 90 градусов, разгоняя самолет.

После набора крейсерской скорости для полета будут использоваться только передние движители; хвостовой вентилятор будет закрываться дверцами, чтобы снизить лобовое сопротивление самолета. TriFan 600, как ожидается, сможет перевозить до 12 пассажиров. Крейсерская скорость полета аппарата составит около 340 узлов (630 километров в час).

Летательный аппарат будет способен выполнять полеты на высоте 10,7 тысячи метров на расстояние более 2,8 тысячи километров. Планер самолета планируется сделать по схеме продольного биплана из композиционных материалов, в том числе из углеволокна. TriFan 600 сможет использовать для посадки вертолетные площадки или подходящую для этого местность.

Василий Сычёв
