F-35 Lightning II история создания и характеристики

Конструкция

Планер создавался с учетом требований малой заметности. Он имеет интегральную компоновку: крыло плавно переходит в фюзеляж, образуя единую несущую плоскость. Применены композитные материалы и радиопоглощающее покрытие.

Самолет оснащен одним двухконтурным турбореактивным двигателем с форсажем (ТРДДФ) F135 компании «Пратт – Уитни».

Он стал улучшенной версией двигателя F119 той же фирмы, установленного на «Раптор». Его недостаток – сопло двигателя поворачивается только в вертикальной плоскости. Поэтому F-35 менее маневренный, чем российские истребители.

Степень унификации трех вариантов самолета – для ВВС, МП и ВМС – составляет 80%. Различные условия боевого применения определяют следующие конструктивные особенности.

F-35A для ВВС США

Это так называемый наземный истребитель (CTOL – обычный взлет и посадка). Для боевого применения и технического обслуживания этих машин будут использоваться стандартные аэродромы НАТО. Поэтому они не имеют конструктивных ограничений, обусловленных палубным базированием.


F-35A самая простая (если это слово вообще можно применить для самолетов 5-го поколения) модель, из всех нижеперечисленных, стоимостью всего $ 95 млн. С грунта он, конечно, не полетит, но с обычной бетонной полосы ему необходимо 2500 метров для взлета.

F-35B для МП США и ВМС Великобритании

Данный вариант – самолет с коротким (до 200 м) взлетом и вертикальной посадкой (СКВВП). Конструктивно F-35B отличается от других модификаций наличием вентилятора с вертикальной осью.

Вертикальная тяга создается подъемно-маршевым двигателем (ПМД) с поворотным соплом, а также вентилятором.

При этом сопло ПМД поворачивается на 95 вниз. Вентилятор приводится в движение при помощи длинного вала от компрессора ПМД через редуктор и разобщительную муфту. Коррекция положения самолёта по тангажу и крену осуществляется вспомогательными соплами ПМД.

Вентилятор расположен за кабиной пилота вместо фюзеляжного бака на 2270 кг топлива и встроенной пушки. Снижение запасов топлива привело к сокращению боевого радиуса на 25%. А оснащение самолета подвесным пушечным контейнером (вместо внутреннего) увеличило его эффективную поверхность рассеивания (ЭПР) и ухудшило аэродинамику. Но за вертикальный взлет и посадку нужно чем-то платить. Стоит такой самолет каких то $ 102 млн.

F-35С для ВМС США

Особенностями авианосного базирования F-35С являются катапультный взлет и посадка при помощи аэрофинишера. Это, в свою очередь, требует усиления элементов конструкции самолета. Для захода на посадку на пониженных скоростях была в полтора раза увеличена площадь крыла.


Требование минимальной заметности не предусматривает использование подвесных топливных баков (ПТБ). Запас топлива увеличен за счет внутреннего объема фюзеляжа. Из-за этого пушку поместили не на внутренней, а на внешней подвеске. Цена $ 116 млн.

Конструктивные особенности

Истребитель F-35 оснащен двигателем «Pratt & Whitney F135», разработанным при участии «Rolls-Royce Defence». Эта установка позволяет производить манёвры при полном вооружении с заполненными топливными баками с перегрузкой в 9 единиц.

На истребителе установлены шесть инфракрасных датчиков, расположенных на фюзеляже. Эта электронно-оптическая система (ЭОС) позволяет выявлять групповые пуски баллистических ракет на дальности до 1300 км, обнаруживать точки пуска ракеты, предупреждать о ракетной атаке самолёта, осуществлять навигацию при полёте.

Для широкого обзора и целеуказания используется всенаправленная инфракрасная CCD-TV камера высокого разрешения. Она обеспечивает захват и сопровождение любых наземных, надводных и воздушных целей.

Руководство компании Lockheed Martin заявляют, что истребитель способен совершать полёт со скоростью в 1,2 раза превышающей скорость звука на протяжении 240 км без включения системы форсажа.

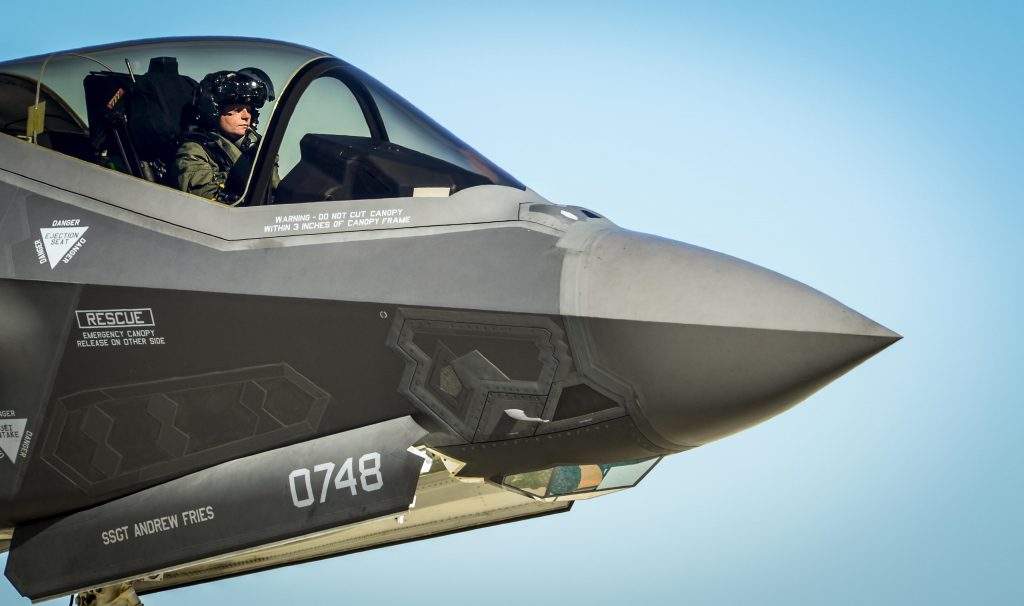

Для F-35 Lightning II был специально разработан шлем пилота. Изображение передается непосредственно на визоры, снабжая его также подсказками, необходимыми для полета, навигации и ведения боя. Он позволяет видеть ночью, автоматически переключаться между видеорежимами.


F-35А ВВС США. Фото:

Особенности конструкции истребителя пятого поколения F-35 Lightning II

При разработке данной машины конструкторами было позаимствовано множество технических решений из предыдущего истребителя модели F-22. Нужно отметить тот факт, что конструкторами были проработаны три варианта данного самолета, которые отличаются между собой типом взлета и посадки. Базовая модель имела возможность производить стандартный взлет с разбега и посадку с использованием пробега по полосе. Модификация с обозначением F-35B производила достаточно короткий разбег для взлета, а посадка выполнялась вертикальным способом. Третья модель F-35C взлетала с авианосца с помощью специальной катапульты, а приземлялась за счет использования корабельного аэрофинишера.


Данная машина оснащена наиболее новым электронным оборудованием РЛС типа AN/APG-81, которое позволяет очень эффективно обнаруживать как наземные, так и воздушные цели. В состав авионики аппарата входит множество систем, среди которых станция с фазированием, представленная антенной AN/APG-81. Наибольшего внимания заслуживает система ЭОС, с помощью которой можно производить множество операций, а именно:

  • §   фиксировать пуск баллистических ракет группами на расстоянии в 1,3 тысяч километров, при этом можно следить за их полетом и вычислить их конечную цель;

  • §   обнаруживать на большом расстоянии вражескую технику как на земле, так и в воздухе;

  • §   проводить качественную навигацию в любое время дня и ночи;

  • §   сигнализировать о возможной ракетной атаке противника в сторону истребителя;

  • §   эффективно вычислять месторасположение огневых артиллерийских точек врага;

  • §   выполнять точный пуск ракет по самолетам, которые летят за F-35.



Кроме выше упомянутых систем и преимуществ, на машине было установлено еще множество вычислительных систем. Для передачи данных была установлена система MADL, которая могла работать в широком диапазоне. Данная система имела множество средств, которые могли защитить ее от вражеского вмешательства помехами, и защиту от перехвата частоты.


Особенностью компоновки самолета является шлем пилота, который оснащен множеством функций. Шлем для F-35 имеет обозначение HMDS, он позволяет пилоту смотреть через стенки самого самолета. Данный эффект получен за счет множества камер, установленных на борту, которые сопряжены со шлемом. Он позволяет пилоту производить обзор так, как будто бы самолета вовсе не существует. Данное оборудование разработано в Великобритании для бомбардировщика F-35. В настоящее время существует только один шлем данной конструкции, но за его изготовление берется израильская компания при поддержке американской фирмы Rockwell Collins. В планах изготовителей оснащать такими шлемами все самолеты типа F-35 с 2016 года.

Силовая установка представлена двигателем типа F135, который разработан фирмой Pratt&Whitney при поддержке компании Rolls-Royce Defence. По утверждению изготовителей данная силовая установка позволяет самолету выдерживать перегрузку в 9 g. Данный двигатель оснащает машину мощностью в 13 тысяч кгс, а в форсажном режиме 19,5 тысяч кгс. Ресурс использования данного мотора достигает 4 тысяч часов полетов.


Самолет F-35 имеет достаточно мощное вооружение, что позволяет проводить боевые операции с большой эффективностью. В состав вооружения входят ракеты типа воздух-земля с обозначением AIM-9 Sidewinder и ракеты класса AIM-120 AMRAAM. Также истребитель имеет крылатые ракеты типа Storm Shadow. Наибольшей мощностью вооружения обладали бомбы класса JDAM, которые весили 910 килограммов. В состав бомбовой нагрузки были включены управляемые бомбы AGM-154. Для уничтожения наземной техники противника использовали противотанковые ракеты.

В данное время идет разработка ракет для уничтожения водных объектов. Для самолета F-35 фирма General Dynamics изготовила четырехствольную пушку большого калибра с обозначением GAU-22/A. Особенностью аппарата является возможность пуска ракет и бомб при полете на сверхзвуковой скорости. Изготовители данной машины планируют разработать систему, которая позволит производить с борта самолета пуск ядерной ракеты типа В61.

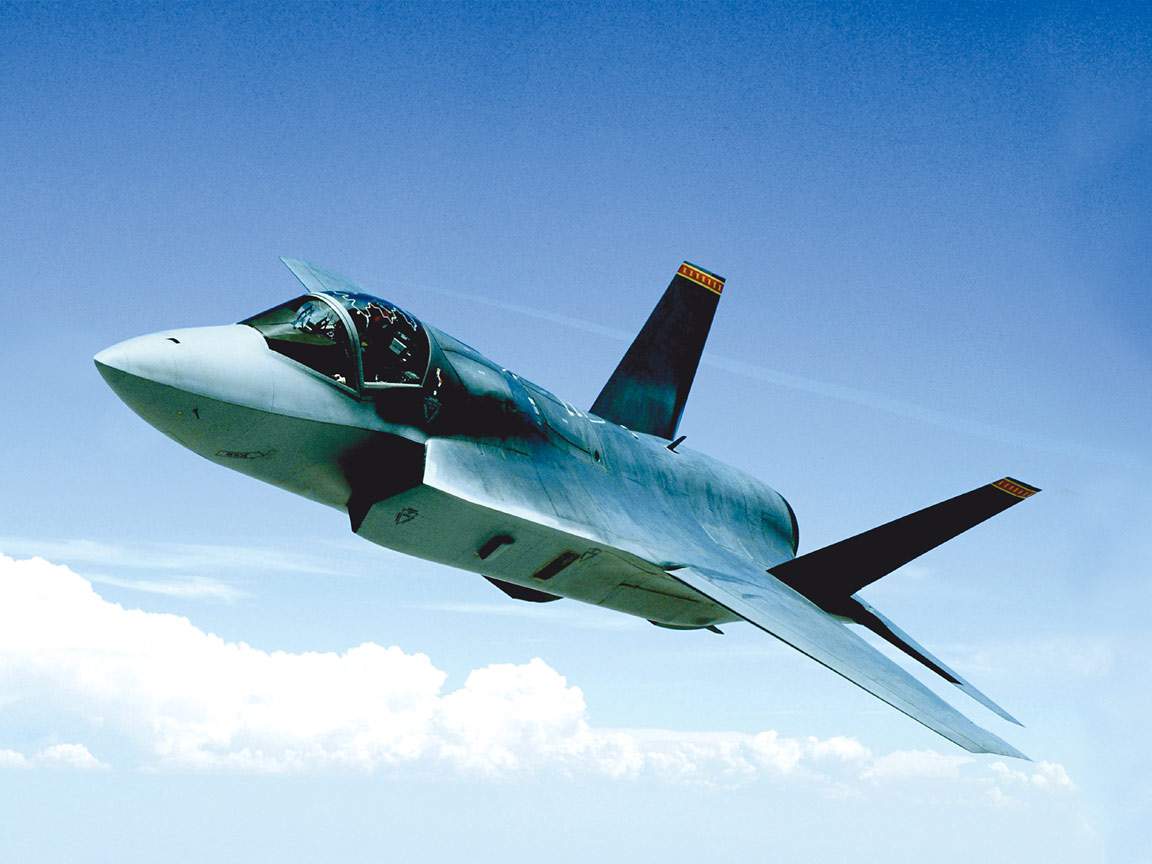

Lockheed Martin F-35 Lightning II фото

Работы по созданию нового истребителя велись на фирмах «Боинг» и «Локхид—Мартин». Истребитель производится в трех вариантах: CTOL (для BBC), CV (BMC), STOVL (короткий взлет и вертикальная посадка).




Lockheed Martin F-35 Lightning II фото

Летные характеристики истребителя JSF практически не отличаются от характеристик самолетов этого класса, стоящих на вооружении ведущих стран мира на начало XXI в., однако новейшее бортовое обозначение, устанавливаемое на самолете, позволит получить неоспоримое преимущество в боевой обстановке перед воздушным противником.



История создания и первое производство

Экспериментальный X-35 на базе в Палмдейле Калифорния (англ. United States Air Force Plant 42)

F-35 является закономерной эволюцией экспериментального X-35, дизайн которого который был разработан в рамках программы Joint Strike Fighter (JSF). В настоящее время производящийся и дорабатывающийся Lockheed Martin командой из подразделения военно космической промышленности. Сама программа JSF была разработана чтобы заменить американских военные самолеты F-16, A-10, AV-8B, F/A-18 (за исключением нового E/F “Super Hornet”), и в целом определить облик самолета будущего. Так же чтобы сократить стоимость разработки, производства и эксплуатационных затрат, общий дизайн был запланирован в трех вариантах, имеющих 80% взаимозаменяющихся частей:

  • F-35A, наземный вариант с обычным взлетом и посадкой (CTOL).
  • F-35B, вариант для взлета с коротких полос и вертикальной посадкой (STOVL).
  • F-35C, палубная версия CATOBAR (CV).

16 ноября 1996 года бы объявлен конкурс на разработку многоцелевого ударного истребителя нового поколения (JSF). Который в октябре 2001 года выиграл Lockheed Martin, с новейшим дизайном X-35, отобрав контракт у Boening (X-32). Хотя оба самолета легко достигли а местами даже превысили требования, X-35 бы принят как более перспективный с меньшими рисками и большим потенциалом модернизации. На все дальнейшие разработки Lockheed Martin было присвоено самолету новое название F-35.
В 2006 году George Standridge предсказал, что F-35 будет в четыре раза более эффективен, чем любой истребитель в воздушном бой, в восемь раз более эффективен в против наземных целей, и в три раза более эффективен в разведке и подавлении противовоздушной обороны. Имея про этом большую дальность и требуя меньшее материально-техническое обеспечение вкупе с более низкой ценой, дешевым обслуживанием и даже более легким обучением пилотов. А дизайн заложенный в F-35 должен был служить вплоть до 2040.
9 декабря 2008 года, Lockheed Martin выкатила первый экспериментальный образец F-35A, названный AF-1. Это был первый F-35 построен полным циклом производства на котором уже в будущем с 2010 года будут собираться F-35As.

править Оценки

Хотя самолёт поставляется в рамках военной помощи, он вызывает неоднозначные оценки у специалистов.

Критики считают, что такое большое количество заказанных самолётов Израилю не нужно: потенциальные враги слишком слабы и масштабная война в воздухе не предвидится (эти разговоры заглохли после ввода российских войск в Сирию, а в целом, Израилю не с кем воевать в воздухе до тех пор, пока он силён в небе). Также самолёт упрекают в недоработках, дороговизне (до 100—144 миллиона долларов), сравнительно малой боевой нагрузке (лишь 2,4 тонны бомб и боеприпасов), радиусе действия (примерно 1100 км) и т. д. Существенно и то, что дорогое обслуживание самолётов не будет покрываться американской помощью.

Однако, нельзя забывать, что самолёт не просто поставляется по линии военной помощи в рамках Меморандума о взаимопонимании, подписанного между Иерусалимом и Вашингтоном, но и позволяет получать заказы израильским предприятиям. Израильские компании в рамках договора о закупке F-35I получили от авиастроительной корпорации Lockheed Martin заказы на 770 миллионов долларов. Основную часть этих средств получили концерн Израильская авиационная промышленность, производящая самолетные крылья, и концерн «Эльбит Маарахот», производящий шлемы пилотов. Но и большое число малых и средних израильских фирм получили отдельные заказы напрямую от Lockheed Martin или же выступают субподрядчиками IAI и «Эльбита». Если Израиль решит приобрести все 75 самолётов, обратные закупки Lockheed Martin в Израиле составят 4 миллиарда долларов[16].

Командующий ВВС высоко оценил данную машину: «это больше, чем просто самолет. Это то, что трансформирует всю систему в гораздо более эффективную и гораздо более смертоносную силу». Эшель считает, что F-35I неуязвим для С-400.

Оценка проекта

Программа F-35 является самым дорогим военным проектом в истории человечества. Даже один этот факт — уже прекрасный повод для критики самолета, однако, несмотря на потраченные миллиарды долларов и годы разработок, в конструкции F-35 постоянно обнаруживают недоработки. Проблемы у самолета ценой более ста миллионов долларов воспринимаются общественностью особенно остро.


Многие эксперты ставят под сомнение соответствие F-35 критериям истребителя пятого поколения. Прежде всего это касается полета на сверхзвуке без использования форсажа. Тем не менее, разработчики неоднократно заявляли, что истребитель имеет такую возможность. Есть вопросы и к технологиям невидимости. В 2018 году F-35 проиграл воздушный бой F-15 из-за некачественного нанесения «стелс»-покрытия на фюзеляже.

Много вопросов вызывает операционная система истребителя, в ходе недавней проверки военные смогли обнаружить в ней 276 потенциальных уязвимостей. Однако если софт со временем все же будет доработан, то есть и недостатки, которые исправить уже не получится. К ним можно отнести следующие:

  • Недостаточная тяговооруженность (0,8-0,85), которая обусловлена сильно возросшей массой машины во время ее доработки.
  • Высокая удельная нагрузка на крыло, что существенно уменьшает маневренность истребителя.
  • Сравнительно небольшая масса вооружения, которую самолет может принять во внутренние отсеки.
  • Из-за довольно большой минимальной скорости, малой полезной нагрузки и чувствительности к огню с земли F-35 может оказаться недостаточно эффективным в качестве самолета непосредственной поддержки войск. Старый и испытанный А-10 «Тандерболт» в этом отношении выглядит куда предпочтительней.

К сильным сторонам F-35 можно смело отнести малую заметность для РЛС противника и мощнейший комплекс БРЭО самолета. Однако помогут ли они истребителю в реальном воздушном бою – этот вопрос остается открытым.

В завершение отметим: несмотря на всю критику, F-35 все же является довольно совершенной и передовой машиной. По-другому и быть не могло: слишком уж серьезные ресурсы – финансовые, организационные, интеллектуальные – вложила Америка в этот проект. Большинство проблем F-35 были изначально заложены в концепции этого самолета, а также в понимании его места в структуре вооружения американских ВВС.

Плохую шутку с американцами сыграла излишняя самонадеянность: посчитав, что в новом столетии у них уже не будет достойных противников, они начали создавать истребитель для войн наподобие балканской или иракской кампании, в которых противник изначально был слабее практически по всем параметрам.

Однако ситуация в мире развивается несколько по иному сценарию, в нем появляются новые центры силы – государства, уделяющие существенное внимание развитию вооруженных сил, в том числе и эффективной авиации. С большой долей вероятности можно сказать, что американским пилотам в будущем придется встретиться в небе с достойными противниками

И сможет ли F-35 гарантировать им победу – это очень большой вопрос.

Оценка проекта его плюсы и минусы

Несмотря на громкую критику F-35, эту программу, безусловно, «доведут до ума». В нее уже вложено столько труда, денег и времени, что бросать этот проект очевидно бессмысленно. Кроме того, истребительный авиапарк большинства западных стран действительно нуждается в обновлении. Поэтому нет особого смысла обсуждать неполадки в программном обеспечении истребителя или же в системе обеспечения жизнедеятельности пилота. Понятно, что никто не примет в эксплуатацию самолет, стоящий 100 млн долларов, в котором летчики теряют сознание.

Хотя, конечно, то количество недоработок, которое имеется в конструкции истребителя сегодня, потребует для исправления значительного времени. В отчете Пентагона указывается на 91 обнаруженный дефект, и их вряд ли успеют исправить до 2019 года. Более вероятной датой начала полноценной эксплуатации F-35 кажется 2021 или 2022 год.


Лучше сказать несколько слов о летно-технических характеристиках машины, которые исправить уже вряд ли удастся. Чаще всего нарекают на тихоходность F-35, высокий уровень ЭПР, низкую маневренность истребителя. Да, максимальная скорость (1930 км/ч) у этого самолета ниже, чем у F-22 (2410 км/ч) или су-35 (2778 км/ч), то же самое можно сказать и о тяговооруженности. Но F-35 это, все-таки, больше ударный самолет, чем истребитель. Он изначально задумывался в качестве дополнения к «Раптору», который имеет значительные преимущества в воздушном бою.

Трудно дать оценку уровню ЭПР у истребителя. Часть экспертов нарекает на недостаточную «невидимость» F-35, но разработчики заявляют, что его ЭПР ниже, чем у F-22. Значительная удельная нагрузка на крыло действительно делает F-35 не слишком маневренным, но как уже было сказано выше, американцы не придают этому критерию не слишком большого значения.

F-35 уже был протестирован в учебных боях, и, надо сказать, что результаты оказались весьма впечатляющими. Он просто «раскатал» новейшие европейские Rafale (18:0) и Eurofighter Typhoon (19:0). С F-15E «тридцатьпятый» разошелся со счетом 16:1. Причем большинство противников было уничтожено еще до визуального контакта самолетов. В феврале нынешнего года F-35 «схлестнулся» с F-16 – одним из лучших истребителей четвертого поколения. И опять безоговорочная победа – 15:1. Совсем неплохо для неуклюжего «пингвина»!

Очень высокого мнения о F-35 американские и израильские пилоты. Командующий ВВС Израиля Эшель прилюдно восхищался потенциалом машины и заявил, что она поможет летчикам его страны сохранять превосходство в воздухе в последующие десятилетия.

Много вопросов вызывает сама концепция «самолета на все случаи жизни». Но даже ее американские авиастроители практически сумели воплотить жизнь, причем в облике самолета пятого поколения. Ну а всем злопыхателям можно указать на российский ПАК-ФА, который уже который год находится в хронической стадии опытно-конструкторских работ.

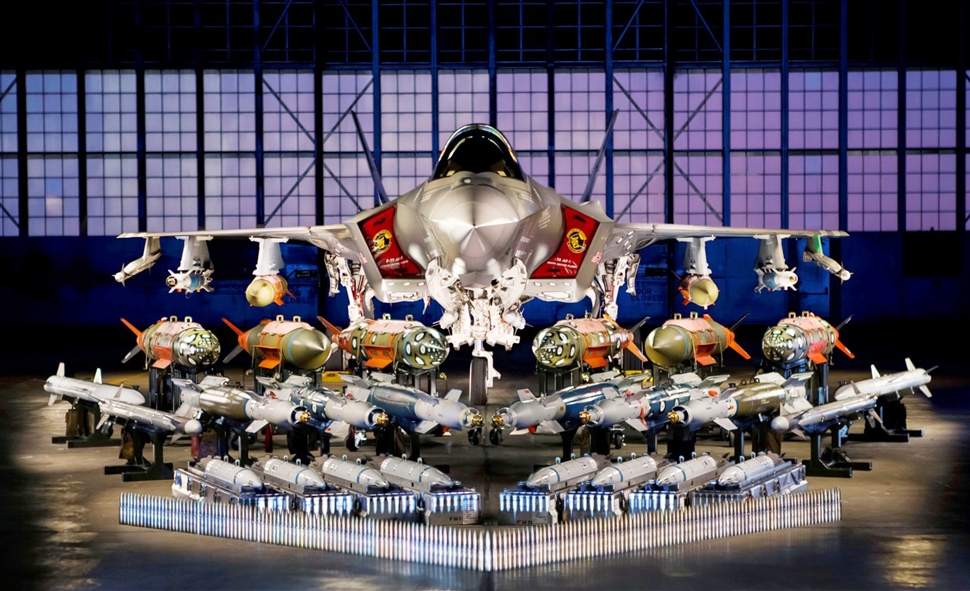

Вооружение

Вооружение F-35 позволяет перехватывать воздушные цели и наносить удары по наземным (морским) целям. Его состав варьируется в зависимости от модификаций самолета, способов подвески и конкретных задач. В состав штатного оружия входят: четырехствольная 25-мм авиапушка GAU-22/A (220 снарядов) и две управляемые ракеты (УР) класса «воздух – воздух». Управляемые авиабомбы (УАБ) и крылатые ракеты (КР) – опционно.


Оружие может размещаться на внутренней или внешней подвеске. Внутренняя – два отсека фюзеляжа, оснащенные катапультными пусковыми установками с пневмоприводом. Внешняя подвеска включает шесть (модификация A) или семь (B, C) съемных пилонов.

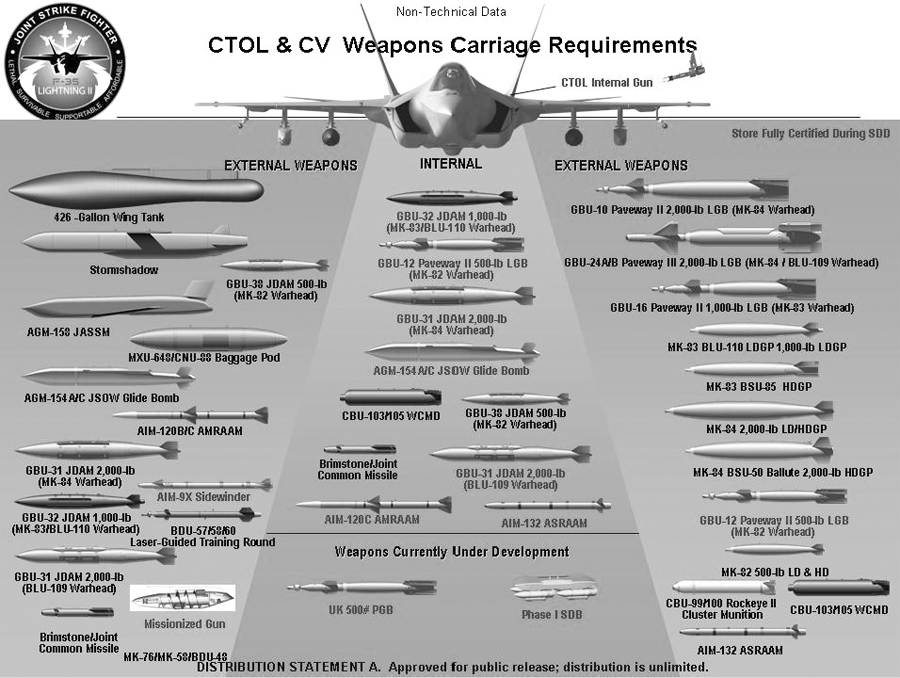

Варианты вооружения:

F-35A на внутренней подвеске:

  • пушка GAU-22/A (220 снарядов);
  • две УР средней дальности AIM-120 C/D AMRAAM или ASRAAM;
  • две УАБ GBU-31 JDAM (по 908 кг) или восемь УАБ SDB, или КР AGM-154 JSOW, или разовые бомбовые кассеты (РБК) CBU-103M105.

на внешней подвеске:

  • УР ASRAAM и AIM-9X;
  • КР AGM-158 JASSM;
  • противорадиолокационные ракеты HARM или ALARM;
  • УАБ JDAM или Payway II / III;
  • РБК CBU-103M105;
  • до четырех ПТБ емкостью 1612 л каждый;
  • транспортные контейнеры MXU-640/CNU-08.

F-35B (отличия от А)

на внутренней подвеске:

  • вместо двух УАБ GBU-31 по 908 кг – две GBU-32 по 454 кг;
  • вместо КР AGM-158 JASSM – SLAM-ER.

на внешней подвеске:

  • пушка на осевом пилоне;

F-35C (отличия от А)

на внутренней подвеске:

  • вместо КР AGM-158 JASSM – SLAM-ER.

на внешней подвеске:

  • пушка на осевом пилоне

Основные этапы создания F-35 Lightning II

После военной компании за Фолкленды в 1982 г., в результате боев с Аргентиной, ВВС Великобритании показали очень успешное применение самолетов вертикального взлета и посадки “Хариер” США и другие государства начали более усиленно и глубоко изучать возможности самолетов данного типа.

В результате на мировом рынке начал формироваться спрос на подобный вид самолетов. В 1983 году исследовательские агентства Соединенных Штатов и Великобритании при поддержке агентства NASA основывают программу ASTOVL (Advanced Short Take-Off/Vertical Landing) с целью заменит существующие самолеты вертикального взлета и посадки более новыми единицами.

Однако, к 1995 году Великобритания прекращает исследования и передаёт все наработки США, которые не собирались прекращать разработку столь перспективного самолета. В марте 1993 года из-за изменения геополитического баланса и распада коммунистического блока, программу ASTOVL трансформируют в CALF направленную на создание легкого истребителя общего применения.

С компаниями Lockheed Martin Aeronautics Company и McDonnell Douglas, которая позднее слилась с военно-промышленной компанией Boeing был подписан контракт на разработку однотипного самолета истребителя, который с небольшими изменениями мог бы поступить на службу в ВВС (носил название Х-32А), ВМС, корпуса морской пехоты (КМП) и вооруженных сил Великобритании (Х-32В).

В 1996 году действующая программа создания легкого истребителя общего применения трансформируется в программу Joint Strike Fighter (JSF, единый ударный самолет) реализацией которой уже занимались военно-промышленные компании Boeing и Lockheed Martin. Со стороны Boeing создавался самолет Х-32, а со стороны компании Lockheed Martin, объединившей усилия в альянсе с Northrop Grumman Corporationсоздавался самолет Х-35.

Окончательные испытания тестовых моделей X-32 и Х-35 выявили безусловное преимущество модели Х-35 от Lockheed Martin, которая смогла взлететь с полосы в 150 метров в длину, в небе смогла разогнаться до сверхзвуковой скорости и осуществить вертикальную посадку на определенную площадь.

Конструкция модели Х-35 имела инноваторский механизм обеспечивавший вертикальный взлет и посадку. За кабиной пилота был установлен специальный мощный вентилятор, который как охлаждал воздух для двигателя нагретый задним соплом, так и обеспечивал хороший баланс самолета.

В конечном итоге модель Х-35 получила название F-35 Lightning II. На сегодняшний день F-35 – это передовой истребитель-бомбардировщик пятого поколения сконструированный в рамках программы Joint Strike Fighter и призванный заменить устаревшие модели самолетов F-18, AV-8B Harrier, F-16, F-117 и с определенными оговорками F-15.

Майор военно-воздушных сил США Эмкот Макларен отмечает, что разработчики “сложили воедино возможности самолетов предыдущих поколений и добавили технологию Стелс”.

Капитан ВМС США Марк Дарра считает, что “F-35 станет первым морским самолетом по настоящему оснащенным технологией Стелс, который поступит на службу на авианосцы”

В данном случае важной чертой F-35 можно считать возможность осуществлять вертикальный взлет и посадку, наподобие вертолетов и .

ВМС больше не нужны длинные взлетно-посадочные полосы благодаря короткому взлёт или вообще вертикальной посадке и взлету F-35. Для базирования F-35 подойдут даже корабли L класса типа Мэйкин Айленд. Это также позволит использовать короткие, разбомбленные аэродромы с которых не смут взлетать обычные самолеты.

Пилоты отмечают, что полёт на F-35 Lightning II восхитителен и если Вы мечтаете чтобы езда на американских горках стала вашей ежедневной работой – Вам стоит задуматься о службе пилотом F-35.


Основные характеристики

Перечисляя технические характеристики самолета Ф-35, придется называть их для каждой модификации, так как у этих самолетов разные показатели. Но есть и общие сходства. В частности, все они рассчитаны только на 1 человека. Длина самолета Ф-35 «А» и «В» составляет 15,57 м. Длина корпуса модификации «С» равна 15,67 м. Высота истребителя «А» – 4,38 м, «В» – 4,36 м, «С» – 4,48 м.

Размах крыльев у первых двух воздушных судов равен 10,67 м, а у самолета Ф-35 С – 13,11 м. Площадь одного крыла у первого лайнера и второго (А и В) составляет 42,7 м2, а у третьего (С) – 58,3 м2. Что касается массы, она тоже разная. Пустой истребитель «А» весит 13 290 кг, «В» – 14 650 кг, «С» – 15 785 кг. Величина нормальной взлетной массы составляет:

  • модификации «А» – 24 350 кг;
  • «В» – 22240 кг;
  • «С» – 25 896 кг.

Максимально допустимая взлетная масса составляет для «А» – 29100 кг, для «В» – 27 215 кг, для «С» – 30 320 кг.

d2b65ae9968e32ea2b25bdfae4026207.jpgИстребитель F-35 на взлетной полосе

У всех этих авиалайнеров практически одинаковые двигатели. Тип двигателя турбореактивный 2-контурный, оснащенный форсажной камерой. Максимальная тяга 1 × 13000 кгс. Различаются лишь модели двигателей. У всех установлены такие агрегаты Pratt&Whitney. Самолет Ф-35 А оснащен двигателем 100 (модель). Модель двигателя истребителя «В» – 400, «С» – 600.

Крейсерская скорость равна 850 км/ч. Максимальная скорость F-35 составляет 1930 км/ч. Дальность полета модели «а» – 2200 км, самолет «В» способен пролетать 1670 км, а максимальная дальность полета модификации «С» равна 2520 км. Боевой радиус действия без дозаправки равен: у «А» – 1080 км, у «В» – 865 км, у «С» – 1140 км. Максимальная продолжительность полета составляет 2,6 ч. Максимальная высота, на которую способен взлетать этот истребитель, составляет 18 200 м.

Максимально допустимая эксплуатационная перегрузка у модели «А» равна +9 G, у «В» +7 G, у «С» +7,5 G. При нормальной взлетной массе допускается нагрузка на крыло:

  • «А»: 569 кг/м²;
  • «В»: 520 кг/м²;
  • «С»: 606 кг/м².

При нормальной взлетной массе тяговооруженность равна 0,8 (у модификации Ф-35 А), 0,88 (у «В»), 0,75 (у «С»). При максимальной взлетной массе тяговооруженность равна 0,67; 0,72; 0,64 соответственно. Самолет Ф-35 А оснащен встроенной 4-ствольной пушкой со 180 снарядами. Модель «В» оснащена авиационной пушкой с 220 снарядами. Самолет модификации «С» имеет такую же пушку, как Ф-35 В.

Стоимость и проблемы проекта

Программа пережила F-35 целую серию перераспределений бюджета удорожаний и задержек производства. Начиная с 2006 года начались первые проблемы с бюджетом, например чрезмерный параллелизм и большое кол-во изготовителей частей намного большей стоимости первых нескольких сотен F-35. К тому же многочисленный переоборудования и модификации внутренних узлов в рамках доводки первой серии еще больше взвинчивали производство. В ноябре 2010, GAO обнаружили, что внесение даже небольших изменений в истребитель заставляло менять целые сборочные линии у множества поставщиков. И небольшая ошибка одного из них приводила к огромным затратам.

Примерная схема общих взаимозаменяемых деталей F-35 (A/B/C).

21 апреля 2009 года, СМИ со ссылкой на источники в Пентагоне, сказали, что в течение 2007 и 2008, шпионы украли несколько терабайтов данных касающихся дизайна и электронной системы F-35. Что привело к огромному ущербу в стоимости и развитии систем. Lockheed Martin пришлось отклонить те решения в конструкции которые были скомпрометирован.

9 ноября 2009 года, Эштон Картер, заместитель министра обороны по закупкам, технологиям и логистике, признал, что в Пентагоне команда по оценке (JET) должна будет пересмотреть бюджет, что компенсировать вырисовывающиеся отклонения, и они сделают все возможное что бы их уменьшить.

11 марта 2010 года, отчет от Government Accountability Office Комитета Сената США по вооружённым силам, прогнозирует общую стоимость одного F-35A в районе $ 113 млн. Пентагон сообщил, что программа F-35 превысил свои первоначальные сметы по стомости более чем на 50 процентов. Внутренний доклад гласил о критических изменениях в проекте, JSF теперь не говорится, что высокая доступность и небольшие расходы являются основным приоритетом. Доклад настаивает, что F-35 станет “основным американский истребителем противовоздушного боя”, и период разработки должен быть расширен на дополнительные 13 месяцев а бюджет увеличен еще на 3 млрд.

В ноябре 2010 года в рамках мер по сокращению расходов, сопредседатели Национальной комиссии по бюджетной ответственности и реформе предложили отменить модицикацию F-35B. Air Magazine группа сообщила, что “чиновники Пентагона” рассматривают вариант отказа от F-35B, потому что его малая дальность не позволит раскрыть всех преимуществ малой заметности. Консультант Lockheed Martin Loren B. Thompson сказал, что этот слух был результатом обычной напряженности в отношениях между ВМС США и Корпуса морской пехоты, и нет никакой альтернативы F-35B заменяющему AV-8B Harrier II.

В мае 2011 года, Пентагон заявил что новая цена в 133 млн не доспутима. Япония предупредила, что это может остановить их от покупки, рост дальнейшей цены не допустим. Канада так же обьявила что задумается, если цена буде дальше расти. По прогнозам США стоимость разработки уже достигла 323 млрд что делает ее самой дорогой за всю историю. В 2012 году общая стоимость жизненного цикла F-35 была оценена в $ 1,51 трлн. Чтобы уменьшить эту высокую стоимость жизненного цикла в течение 50- год жизни, ВВС США рассматривает снижение роли корпорации Lockheed Martin и поиск новых подрядчиков.

В 2012 году во избежание дальнейшего задержки и перепроектирования, МО США приняло уменьшенный радиус действия для F-35A и более длительный разбег для F-35B. Так же по оценкам радиус F-35B снизился на 15 процентов. на встрече в Сиднее в марте Соединенные Штаты обязались, что задержек программы больше не будет.

В 2013 году Lockheed Martin начал увольнять рабочих на заводе Форт-Уэрт, где были собраны первые F-35s. Они сказали что это необходимо для уменьшения расхордов на постройку самолетов. Пентагон пообещал продолжить финансирование программы насколько если это возможно. По состоянию на 2014, программное обеспечение является основным приоритетом разработки для F-35.

В июле 2013 года, было заявлено о новых задержках из за программного обеспечения и работы датчиков.

В 2014 году стоимость самолета опустился ниже 100 млн в первый раз, и ВВС ожидается и дальнейшего падения затрат.

Отчет 2014 Дж Майкл Гилмор заявил, что новые задержки программного обеспечения могут отодвинуть работы по проекту еще на 13 месяцев. [1

В 2014 году американский сенатор Джон Маккейн заявил что все проблемы с перерасходами и задержками связаны с “блатом” при заключении контрактов.

В итоге на 2014 го известно что самолет получился на 93% дороже, а эксплутационные расходы 79% выше.

Гонки по вертикали

F-35B станет третьим в истории самолетом с вертикальным взлетом и посадкой (СВВП), принятым на вооружение — после британского «Харриера» и советского палубного Як-38. И если смысл создания последних очевиден, то появление «вертикалки» на базе F-35 не поддается здравому объяснению.

«Харриер» создавался как ответ на угрозу разрушения аэродромов в первые часы новой мировой войны. Впоследствии, когда выяснилось, что СВВП, в любом случае, не конкурент классическим истребителям, «Харриер» эволюционировал в «Си Харриер» и перебазировался на палубы мини-авианосцев. На безрыбье и рак рыба, — решили британские адмиралы, а следом за ними итальянцы, испанцы, индусы, тайцы и КМП США. Несмотря на то, что модернизированный «Харриер II» продолжает эксплуатироваться в наше время, его боевая ценность всякий раз оказывается сомнительной.

Як-38 — следствие неопределенности с обликом советских авианосцев (или, по принятой классификации — тяжелых авианесущих крейсеров). В результате на свет появилось летающее чудо без радара, чья боевая нагрузка достигала одной тонны!

Мизерная боевая нагрузка, слабые ЛТХ и «огромный» боевой радиус, за который «Як» удостоился почетного звания «самолет охраны мачты» — в результате этих перечисленных «достоинств», СВВП оказался совершенно бесполезен для решения любых насущных задач. Единственной положительной особенностью Як-38 была система принудительного катапультирования — несмотря на зашкаливающее количество катастроф, обошлось без серьезных человеческих жертв. «В небе реет грозный «як» — «як» о палубу шмяк»! И добавить тут нечего.

Для чего янки в XXI веке понадобилось «наступать на грабли» и создавать то, что противоречит законам природы? «Вертикалка» априори уступает обычным самолетам. А необходимость создания такой техники отнюдь не так очевидна, чтобы оправдать дополнительные затраты и серьезное ухудшение ЛТХ истребителя.

На первый взгляд, ответ прост: СВВП создаются по заказу авиации КМП, для базирования на передовых базах и тесных палубах десантных кораблей. Однако, в данном случае, возникает неразрешимый логический парадокс: в чем смысл базирования истребителей на палубах УДК?

Оперативность их применения, быстрое реагирование, оказание огневой поддержки десанту… Но что значат 5-10 недосамолетов, когда на траверзе идет «Нимиц» с полным авиакрылом? Ведь американцы гордятся количеством своих авианосцев; просто невероятно, чтобы в ходе боевой операции рядом не оказалось такого корабля. В свою очередь, «Нимиц» и УДК — просто мелкие озорники на фоне крылатой мощи Военно-воздушных сил.

Данная логическая цепочка может привести к единственному выводу — размещение «вертикалок» на палубах УДК не имеет никакого практического смысла. Это блажь, дешевая игра мускулами. Решение о закупке «тридцать пятых» в виде F-35B лишь снизит боевой потенциал вооруженных сил США. Чему мы искренне рады и всецело поддерживаем дальнейшее развитие программы F-35B.

С точки зрения интересов России, было бы гораздо опаснее, если бы эти «недосамолеты» оказались на палубах «Нимицев» в виде F-35С или еще страшнее — воплотились в виде F-35A в строевых эскадрильях ВВС США.

F-35B и почетный сенатор МакКейн. Оба друг друга стоят

Точно также, F-35B не слишком жалуют за рубежом. Из 11 стран, выразивших свой интерес к проекту JSF, приобрести «самолет на букву «Б» согласны лишь две — Великобритания и Италия. Изначально британцы презрительно морщили носики при виде F-35B, рассчитывая оснастить свои авианосцы более приличными F-35C. Но потом у них не хватило средств на электромагнитную катапульту, и пришлось брать то, что подходит «Queen Elizabeth» в её нынешнем, весьма прискорбном состоянии. Чтобы облегчить участь морских авиаторов, британцы обещают оснастить «Королеву» носовым трамплином.

Что касается жизнерадостных ВМС Италии с потешно-показушным авианосцем «Кавур» — здесь долгие комментарии излишни. Итальянцы заказали целых пятнадцать (!) вертикалок в интересах моряков и еще 75 машин (60 F-35A и 15 F-35B) для своих ВВС.

Создание F-35B нецелесообразно с военной точки зрения. Появление этих машин продиктовано желанием морпехов подчеркнуть свою «исключительность» и поддержать преемственность традиций. Какие-либо другие объяснения здесь исключены.

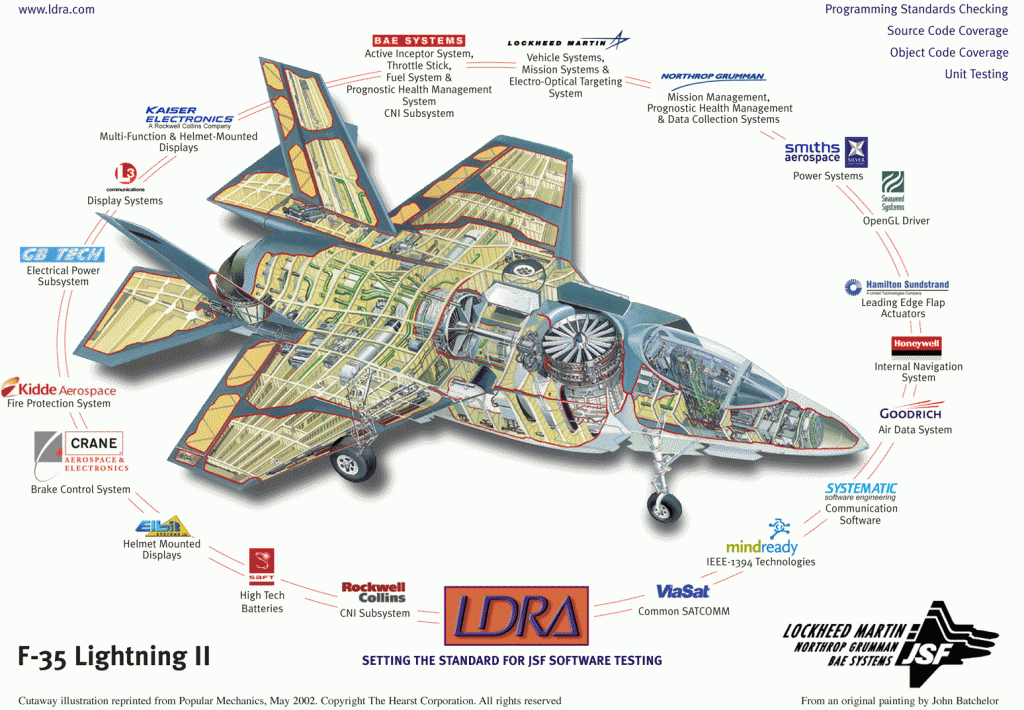

Устройство


F-35 относится к истребителям пятого поколения, при его создании активно использовался опыт, полученный при создании F-22 Raptor. Следует отметить, что F-35 оснащен более продвинутой авионикой, чем «Раптор». БРЭО истребителя, несомненно, является наиболее сильной стороной этой боевой платформы. В состав радиоэлектронного комплекса F-35 входят:

  • Многофункциональная РЛС с активной фазированной антенной решёткой второго поколения AN/APG-81, которая одинаково эффективно может обнаруживать цели как на земле, так и в воздухе.
  • Электронно-оптическая система AN/AAQ-37, в состав которой входит шесть инфракрасных сенсоров, расположенных на разных сторонах фюзеляжа. Она позволяет определять пуски баллистических ракет на расстоянии в 1300 км, обеспечивает навигацию при пилотировании как в дневное, так и в ночное время, предупреждает пилота о ракетной атаке, определяет месторасположение зенитных орудий, находит воздушные цели и сопровождает их.
  • Пассивная разнонаправленная инфракрасная камера CCD-TV с высоким разрешением, которая может проводить целеуказание на значительных дистанциях, находить вражеские объекты на земле и в воздухе. Она же предупреждает летчика об облучении самолета лучом лазера.
  • Система установки индивидуальных помех AN/ASQ-239.
  • Система целеуказания и индикации, которая интегрирована в шлем пилота и позволяет ему управлять машиной с помощью движения головы и глаз. Шлем летчика F-35 вообще можно назвать уникальным: он позволяет пилоту видеть буквально сквозь кабину. Такая способность обеспечивается большим количеством видеодатчиков, расположенных на фюзеляже машины. Также в шлем вмонтированы системы, которые с помощью выведения изображений и звука информируют пилота об условиях полета.
  • В кабине установлен широкоформатный сенсорный дисплей PCD, на котором отображается информация, связанная с полетом и функционированием систем истребителя. Также на него выводятся места дислокации вражеских систем ПВО и возможные маршруты их обхода.
  • Система голосового распознания, с помощью которой летчик может управлять некоторыми системами F-35.
  • Истребитель оснащен целым рядом передовых систем прицеливания и связи. В их число входит комплекс обмена данными Link 16, который часто именуется «небесным интернетом».


В конструкции самолета широко использованы композитные материалы и новейшие технологии. F-35 выполнен по технологии «стелс», разработчики не раз заявляли, что его заметность на экранах радаров даже меньше, чем у F-22. Для уменьшения ЭПР вооружение самолета находится во внутренних отсеках, хотя оно может быть размещено и на внешних узлах подвески. Форма истребителя также способствует уменьшению его заметности на экранах радаров.


Следует отметить, что грузовой отсек модификации F-35В меньше, чем на F-35А и F-35С из-за вентиляторной установки.

Модификации истребителя А и С оснащены двигателями Pratt & Whitney F135 — дальнейшим развитием модели F119, установленной на «Рапторе». На модификации с укороченным взлетом стоит F-35B, в разработке которого принимала участие британская компания Rolls-Royce Defence. Изначально перед разработчиками истребителя не ставилась задача обеспечить возможность сверхзвукового крейсерского полета, однако руководство Lockheed Martin утверждает, что F-35 способен лететь на скорости 1,2 Маха примерно 240 км.

Интересна конструкция силовой установки модификации F-35В. За кабиной пилота у нее установлен вентилятор, связанный жесткой передачей с двигателем, сверху и снизу он закрыт створками. Во время зависания вентилятор начинает работать, а сопло двигателя отклоняется вниз почти под прямым углом (95°). Управление истребителем по рысканию и крену осуществляется с помощью дополнительных сопел. Взлет и посадка полностью контролируется бортовым компьютером, что упрощает работу летчика.

F-35B может взлетать и вертикально — правда при небольшой боевой нагрузке и неполных баках.

На F-35 использовано электрогидростатические приводы рулевых поверхностей, что позволило полностью отказаться от общесамолетной гидравлической системы и значительно уменьшить массу истребителя.


F-35 может использовать широкую номенклатуру вооружения. Все три модификации самолета вооружены автоматической 25-мм пушкой GAU-22/A, которая расположена над левым воздухозаборником. Ее боекомплект составляет 180 снарядов.

править Боевое применение

29 марта 2018 года СМИ сообщили, что два израильских F-35 совершали разведывательный полет в иранских районах Бандар-Аббас, Исфахан и Шираз, при этом пролетели в воздушном пространстве Ирака и Сирии[12].

22 мая 2018 года командующий ВВС Амикам Норкин сообщил, что ЦАХАЛ является первой в мире армией, использовавшей для атаки самолеты F-35, и что эти самолёты уже дважды использовались для ударов по объектам на Ближнем Востоке[13], речь явно идёт об операциях в Сирии, где самолёт успешно противостоял российским зенитно-ракетными комплексами С-300[14].

В начале июня 2018 года сообщалось, что верховный лидер страны аятолла Хаменеи своим указом снял с должности командующего войсками ПВО бригадного генерала Фарзада Исмаили якобы из-за вторжения F-35 в Иран.

Итоговая оценка

Удешевление F-35 за счет одного двигателя вместо двух привело к ухудшению тяговооружённости. Из-за этого снизились его скорость, маневренность и боевая нагрузка по сравнению с аналогами.

Второй путь снижения цены – многофункциональность – также себя не оправдал.

Для воздушного боя недостаточно тяговооруженности. Для действий в роли штурмовика – высокая уязвимость к боевым повреждениям. Во всех случаях – небольшой запас оружия.

Его увеличение за счет внешней подвески повысит заметность F-35. Издание The National Interest считает F-35 самым неудачным американским самолетом.
