Пассажирские самолет Як-42 история создания, описание и характеристики

Многократно первый

Як-40 (фото, приведенное в статье, демонстрирует этот летательный аппарат) стал первым в Советском Союзе и в мире пассажирским реактивным самолетом, который был предназначен для эксплуатации на местных авиалиниях. Он стал первым самолетом СССР, который получил сертификат летной годности в западных странах до появления аналогичной сертификации в нашей стране. Як-40 первым из отечественных аэробусов получил сертификаты в ФРГ и Италии. Он также первым из прошел все нормы летной годности Англии BCAR и США – FAR-25. Работы по сертификации этого самолета способствовали ускорению организации авиационного регистра в СССР, принятию норм летной годности, а также освоению нашей промышленностью ряда агрегатов и материалов, соответствующих нормам «Запада». Кроме того, он стал первым пассажирским авиалайнером для конструкторского бюро имени Яковлева.

Модификации


Як-42 на почтовой марке СССР


Як-42Д «Росгидромет»

Внешние медиафайлы
Название моделиКраткие характеристики, отличия.
Як-42Исходная модель.
Як-42А (Як-142)Доработанная версия Як-42Д (серийно не выпускалась; единственный построенный в 1993 году экземпляр Як-142 № RA-42424 принадлежит авиакомпании «Лукойл»).
Як-42ДМодернизированный вариант Як-42 с увеличенным запасом топлива.
Як-42Д-100Вариант Як-42 с западной авионикой (БРЭО — бортовым радиоэлектронным оборудованием).
Як-42Д «Росгидромет»Летающая лаборатория предназначенная для геофизического мониторинга атмосферы. Доработан на ЭМЗ им. Мясищева из Як-42Д (борт 42440)[16].
Як-42Е-ЛЛЛетающая лаборатория для испытания турбовентиляторного двигателя Д-236, который был установлен вместо правого штатного Д-36.
Як-42ММодернизированная версия Як-42Д с тремя двигателями Д-436М тягой по 7500 кгс, цифровым пилотажно-навигационным комплексом ЦПНК-42М для автоматической посадки в условиях метеоминимума категории IIIa ИКАО (серийно не выпускалась).
Як-42ФМодификация для аэрофотосъёмки, оснащён двумя большими подкрыльевыми контейнерами, в которых размещались электрооптические датчики. Порезан.
Як-242Глубокая модернизация Як-42, самолёт с двумя двигателями ПС-90А12 с тягой по 12000 кгс (разработка была остановлена на стадии проектирования). В последующем проект Як-242 стал основой для проекта .

Экспорт

Поставка первых самолетов Як-40 на экспорт была начата в 1970 году, всего лишь спустя четыре года после взлета опытной модели. В течение десяти лет в страны Азии, Европы и Республику Куба было продано 125 единиц различных вариантов компоновок и модификаций. Экспортные модели по сравнению с серийными имели ряд отличий по составу бытового и пилотажно-навигационного оборудования. Эти пассажирские самолеты СССР поставлял в восемнадцать стран мира: Анголу, Афганистан, Болгарию, Венгрию, Вьетнам, Замбию, Италию, Камбоджу, Кубу, Лаос, Мальгашскую Республику, Польшу, Сирию, ФРГ, Эфиопию, Югославию. В 2000 году камчатское авиапредприятие продало один самолет в Гондурас. С 1967 года Як-40 являлся участником всех авиационных салонов Англии, ФРГ, Японии, Италии, Франции, Швеции и других стран. Этот легендарный самолет с демонстрационными полетами, составившими более пятисот тысяч километров, побывал во многих государствах не только Европы, но и Азии, Америки, Африки, Австралии. Следует отметить, что Як-40 является первым советским авиалайнером, который продавался в капиталистические страны с собственной развитой авиапромышленностью. Эти самолеты и сегодня эксплуатируются в авиакомпаниях шестнадцати стран мира.

Строение самолетов

Каждый самолет состоит из:


  • Фюзеляжа. Данный элемент предназначен не только для размещения оборудования, грузов, пассажиров и экипажа, но и для крепления крыльев, двигателей, шасси и оперения. По сути, фюзеляж можно считать «телом» любого самолета. Правда, изредка встречаются и самолеты, лишенные фюзеляжа (к примеру, «летающее крыло»).
  • Крыльев. При поступательном движении самолета крылья создают требуемую для полета подъемную силу – это происходит за счет разницы давлений на верхнюю и нижнюю поверхности крыльев (давление на нижнюю поверхность всегда сильнее, чем давление на верхнюю поверхность). Кроме того, на крыльях расположены аэродинамические органы управления (элевоны, элероны и т. д.) и механизация.
  • Шасси. За этим названием скрывается система опор, необходимых для разбега воздушного судна при взлете, для его пробега во время посадки, а также для стоянки и для передвижения по земле. Чаще всего встречаются колесные шасси. Тем не менее, это далеко не единственный вариант – существуют и конструкции с полозьями, поплавками и даже с лыжами. А на территории бывшего СССР когда-то проводились эксперименты с шасси на воздушной подушке и с гусеничными шасси. В настоящее время подавляющее большинство пассажирских и военных самолетов оснащается убираемыми шасси.


  • Оперения. Оперение – это аэродинамические поверхности, призванные обеспечивать устойчивость, управляемость и балансировку самолета. Для того, чтобы облегчить управление самолетом, на оперении размещаются отклоняемые поверхности, иначе называемые аэродинамическими рулями. А иногда поверхности оперения делают и цельноповоротными.
  • Систем бортового оборудования. Данное оборудование позволяет выполнять полеты практически при любых условиях. Это самое сложное, умное и дорогостоящее оборудование, стоимость которого значительно превосходит стоимость всей остальной конструкции самолета.
  • Силовой установки. Такая установка состоит из двигателя и движителя (в качестве примера последнего можно привести воздушный винт) и предназначена для создания необходимой тяги, позволяющей обеспечивать самолету поступательное движение.

Технический портрет

Рассмотрим теперь технические характеристики. Як-40, согласно паспортным данным, предназначен для полетов протяженностью полторы тысячи километров. Крыло имеет довольно большую площадь – 70 квадратных метров, что позволило отказаться от системы весьма сложных многощелевых закрылков и предкрылков. Крейсерская скорость составляет 510 км/час. Основной идеей конструкции самолета стала простота, сочетание трех и большого крыла, высокие взлетные и посадочные характеристики. Тяговая мощность силового агрегата составляет полторы тонны. Еще одним достоинством силовой установки является средний двигатель, который размещен в фюзеляже, он имеет реверсивную тягу – специальное устройство, позволяющее изменять направление струи выхлопного газа при торможении самолета. Данная установка позволила сократить пробег машины при посадке до 400 метров. Причем щитки для реверса являются принадлежностью не двигателя, а самолета

Это весьма важно для унификации силовой установки и упрощения замены среднего агрегата. Шасси машины оснащено системой мягкой амортизации, это уменьшает давление на поверхность взлетной полосы

Все это позволило самолету спокойно взлетать и садиться на аэродромах с грунтовым покрытием.

В кабине экипажа помещается два человека: командир и второй пилот, однако при необходимости можно установить третье сиденье. Стекла кабины имеют специальный электрический обогрев. Салон Як-40 имеет такой, что вмещает от 27 до 32 пассажиров. Самолет оснащается современным пилотажным радиоэлектронным навигационным оборудованием, которое позволяет осуществлять полеты днем и ночью, в довольно сложных метеоусловиях. Оборудование включает в себя: автопилот, авиагоризонт, курсовую систему, магнитный компас, два автоматических радиокомпаса, курсоглиссадную систему посадки, радиовысотомер для малых высот. Самолет оборудован весьма эффективной воздушно-тепловой системой, препятствующей обледенению корпуса. Радио-метеолокатор помогает обнаружить наличие грозовых фронтов по пути полета. Согласно паспортным данным, ресурс авиалайнера составляет тридцать тысяч часов, а срок службы – до 25 лет.6552846e768106a35c7721df68aaec73.jpg

Характеристики Як-42

  • Годы выпуска: 1975г.

  • Вес пустого: 34515 килограмм;

  • Длина: 36.38 метра;

  • Высота: 9.83 метра;

  • Размах крыльев: 34.88  метра;

  • Площадь крыла:  150 квадратных метров;

  • Ширина фюзеляжа: 3.6 метра;

  • Крейсерская скорость:  650 километров в час;

  • Максимальная скорость:  700 километров в час;

  • Дальность полета: 1700 – 4000   километров;

  • Потолок: 9 600 метров;

  • Длина разбега: 1 800 метров;

  • Длина пробега: 1 670 метров;

  • Число пассажирских мест: 120 мест.

  • Максимальный взлетный вес: 57 000 килограмм;

  • Максимальный посадочный вес: 51 000килограмм;

  • Максимальная коммерческая загрузка: 13 500килограмм;

  • Двигатели: 3 экземпляра Д-36, 6500 килограмм*сил;

  • Удельный расход топлива:  35.0 грамм на пассажир на километр;

  • Часовой расход топлива:  3 100 килограмм.



Як-42. Галерея.

4ff87532b23e9f82f41fd1357e2431f9.jpg9dfbe4b3ed9fae3ff71f8d65c56d4cf8.png09f21beddd1096447539993edc20bbc8.jpg

747e662476fe35375d0537c822fd665c.jpg89eaa46e366623babfc88fc8465a77e7.jpgcd74c52e1d0bd70b4221d7baa129889f.jpg

f51f9022c3d69c651a389b2aa638a64c.jpg7be1762e6bd217244955cc99dc86022e.png4fda452051fee9674fff7f79e4c83591.jpg

805c40340ff4bf3d4399883ba9183d64.jpg2a239d938834ca99186d33d606844545.pngc8a5d16f36b54081af93f6a100cec70f.jpg



Як-42. Видео.

Самолет Як-18

Этот самолет является потомком УТ-2Л выпуска 44-го года прошлого века. Предназначен он для первоначального обучения летчиков. В послевоенные годы Як-18 стал первым массовым учебным аппаратом. В его принципиальной схеме, оборудовании и конструкции выражалась идея полетов в сложных метеоусловиях и в ночное время. Самолет оснащен силовым агрегатом мощностью в 160 л. с., с изменяемым шагом аэромеханического винта. Конструкция фюзеляжа представляет собой фирменный тип из стальных труб. Носовая часть закрыта крышками эксплуатационных люков, а хвостовая обтянута полотном. Стабилизаторы и киль имеют металлический каркас с весьма жесткими профилированными носками. Крыло – двулонжеронное, разъемное, с центропланом. Отъемные консоли и весь центроплан до первого лонжерона имеет жесткую обшивку, а остальная часть обтянута полотном. В модели Як-18 были устранены все недочеты его предшественника, он является весьма устойчивым и легко управляемым летательным аппаратом, и обладает хорошими пилотажными характеристиками. Максимальная скорость этого самолета составляет 257 км/час, скороподъемность 4 м/с, максимальная высота полета составляет четыре тысячи метров, дальность полета – тысяча километров, посадочная скорость 85 км/час. Як-18 обеспечен рядом разнообразных приборов, делающих возможными ночные и «слепые» полеты.

Самолет Як-18т – это модификация машины Як-18. Это легкий многоцелевой летательный аппарат. Он является одним из наиболее безопасных самолетов, которые используются в летных училищах. Как было официально сказано на одной из летно-технических конференций, 650 машин Як-18т налетали более полутора миллионов часов без серьезных происшествий по технической вине. В современном исполнении этот самолет отличается универсальностью, он может быть пассажирским, учебно-тренировочным, санитарным, транспортным. Кроме того, его используют для патрулирования нефте- и газопроводов, ЛЭП, шоссейных дорого и лесных массивов, а также для перевозки трех пассажиров на расстояние до пятисот километров.16a0942a56fab2e9dc228d9307c03b34.jpg

Шаг вперед ЯК-42А

Развитием идеи ЯК-42Д должен был стать ЯК-42А. Серийное производство стартовало в 1999 году. В сравнении с предыдущей моделью улучшены:

  • левая дверь;
  • система поглощения шумов;
  • высота запуска ВСУ (новый уровень – 5 км);
  • система фиксирования закрылков.

Левая дверь дала пассажирам доступ к традиционным трапам и современным телескопическим переходам, установленным практически во всех аэропортах. Фиксированные положения закрылков улучшили показатели самолета. Обновления навигационного и пилотного оборудования дали возможность использовать самолет на маршрутах внутри страны и за ее пределами.


Спортивный самолет от КБ Яковлева

8 мая 1979 года в небе в районе Тушинского аэродрома появился небольшой летательный аппарат с ярко-красными крыльями. Самолет с легким урчанием лихо выполнял фигуры высшего пилотажа: бочки, петли, перевороты. Опытный глаз сразу отметил бы, что это не привычный для местных жителей одноместный спортивный Як-50, а иная модель. Большой выдвинутый вперед фонарь кабины пилота указывал на то, что это двухместный аппарат. При заходе на посадку можно было различить и другие отличия: посадочный щиток и носовую стойку шасси. Это было новое детище от инженеров конструкторского бюро Яковлева – Як-52, самолет, способный удовлетворить наиболее разнообразные и противоречивые требования. И это понятно, ведь для спортивно-тренировочного аппарата нужны минимальные запасы устойчивости, небольшие усилия, которые должен приложить пилот к рукоятке управления машиной. Он должен легко выполнять штопорные фигуры пилотажа. А как самолет для первичного обучения, он, наоборот, должен быть весьма устойчивым и тяжелым в управлении и не должен срываться в штопор.

На аппарат для учебных полетов по приборам следует установить довольно солидный комплект навигационного и пилотажного оборудования, а для спортивного варианта оно будет только лишним грузом. Со всеми этими трудностями и столкнулась группа инженеров и конструкторов. И тем не менее, авиаконструкторы справились с поставленной задачей на “отлично” и в кратчайшие сроки: Як-52 был построен менее чем за полгода. Это двухместный цельнометаллический моноплан. Фюзеляж – полумонокок, он имеет работающую металлическую обшивку. Она соединяется с каркасом потайной клепкой. Крыло – однолонжеронное, снабженное посадочными щитками, подвешенными на шомпольные петли и управляемые пневмоцилиндрами. Хвостовое оперение свободнонесущее. Стабилизатор и киль выполнены по двулонжеронной схеме. Як-52 снабжен девятицилиндровым поршневым звездообразным силовым агрегатом мощностью 360 л. с. с автоматическим винтом изменяемого шага. Навигационное и пилотажное оборудование позволяет летать в весьма сложных метеоусловиях. Помимо стандартного комплекса приборов, на этой модели установлены курсовая система, ультракоротковолновая радиоустановка и автоматический радиокомпас. Если предстоит выполнение фигур высшего пилотажа, то лишнее навигационное и пилотажное оборудование демонтируется.

Летающий автомобиль 1946 года

Идея летающих машин отнюдь не нова. Уже в середине 20 века инженеры всерьёз задумывались о разработке подобного средства передвижения. И более того была создана модель, соответствующая представлениям о летающем автомобиле. Хотя скорее это был самолёт, который трансформировался в наземное транспортное средство.

Речь идёт об Airphibian, и он действительно заслуживает внимания. Разработкой Амфибиана занялся Роберт Фултон в 1946 году. И в целом ему удалось приспособить самолёт к дороге.


Этот летающей автомобиль стал первым, получившим сертификат Управления гражданской авиации Соединенных Штатов. Для трансформации автомобиля в самолёт необходимо было закрепить крылья и хвост, пропеллер крепился к фюзеляжу.


Скорость полёта Амфибии могла достигать 200 км, скорость езды – 80 км.

К сожалению, несмотря на успех реализации своей задумки, Фултон так и не смог пустить Airphibian в массовое производство.

Потери самолётов

По данным на 2013 год было потеряно 9 самолётов типа Як-42, в результате катастроф погиб 571 человек.

ДатаМодификация[16]Бортовой номер[16]Место катастрофыЖертвыКраткое описание
28.06.1982 <center>Як-42 CCCP-42529 близ Наровли 132/132 Рейс Ленинград — Киев. Упал с высоты 9000 м. Усталостное разрушение механизма перестановки стабилизатора, приведшее к потере управления. После этой катастрофы эксплуатация Як-42 была приостановлена почти на 2 года до внесения изменений в конструкцию.
1986 <center>Як-42 СССР-42536 Быково 0/н.д. Самолёт использовался для тренировок спецподразделений. В ходе одной из них от взрыв-пакета воспламенились кресла в салоне, после чего огонь охватил весь лайнер.
14.09.1990 <center>Як-42 СССР-42351 Свердловск 4/128 Рейс Волгоград — Свердловск, ошибка экипажа при заходе на посадку.
31.07.1992 <center>Як-42Д B-2755 Нанкин 107/126 Разбился при взлёте из-за ошибки экипажа — забыли переложить стабилизатор на кабрирование.
21.11.1993 <center>Як-42Д RA-42390 у Охрида 116/116 Рейс Женева — Скопье, врезался в гору в сложных метеоусловиях.
17.12.1997 <center>Як-42 UR-42334 у Салоник 70/70 Рейс Одесса — Салоники, ошибка при уходе на второй круг, врезался в гору.
25.12.1999 <center>Як-42Д CU-T1285 у Валенсии 22/22 Выполнял рейс Гавана—Каракас в сложных метеоусловиях, врезался в гору Сан Луис.
26.05.2003 <center>Як-42Д UR-42352 у Трабзона 75/75 Рейс Кабул — Бишкек — Трабзон — Сарагоса, врезался в гору при заходе на посадку в тумане. Пассажирами лайнера были испанские военнослужащие, возвращавшиеся из Афганистана.
07.09.2011 <center>Як-42Д RA-42434 Ярославль 44/45 Разбился на взлёте из-за нарушения правил подготовки самолета к вылету, неправильного использования тормозов и несогласованных действий экипажа. На борту самолета были игроки хоккейного клуба «Локомотив» (Ярославль).
26.02.2013 <center>Як-42Д RA-42555 Казань 0/0 Во время стоянки кабина самолёта срезана рулившим мимо Ан-124 из-за ошибок наземных служб аэропорта.(Ремонт, устранение повреждений носовой части фюзеляжа после столкновения с законцовкой левой консоли крыла Ан-124).
 ??.10.2014 <center> Як-42Д UR-42372 Донецк 0/0 Самолёт компании DonbassAero был [russianplanes.net/reginfo/1006 уничтожен] на стоянке в результате боёв за аэропорт.
 ??.10.2014 <center> Як-42Д UR-42377 Донецк 0/0 Самолёт компании DonbassAero был [pbs.twimg.com/media/BzgAT9nCcAArlza.png уничтожен] на стоянке в результате боёв за аэропорт.
 ??.10.2014 <center> Як-42Д UR-42381 Донецк 0/0 Самолёт компании DonbassAero был [pbs.twimg.com/media/BzgAT9nCcAArlza.png уничтожен] на стоянке в результате боёв за аэропорт.
 ??.10.2014 <center> Як-42Д UR-42383 Донецк 0/0 Самолёт компании DonbassAero был [russianplanes.net/reginfo/1027 уничтожен] на стоянке в результате боёв за аэропорт.
12.08.2016 <center> Як-42Д RA-42340 Уфа 0/118 Самолёт компании выкатился за пределы ВПП на 400 метров во время посадки.

Трудовые достижения

Всего советская авиапромышленность выпустила 1011 единиц модели Як-40. Выпуск был остановлен в 1981 году, однако на этом жизнь самолета не закончилась. Более сорока лет на мировых воздушных трассах – это ли не лучшее подтверждение надежности машины, правильности технических решений сложных проблем, которые возникали при создании данной модели! А конструкторами и технологами Минского авиаремонтного завода не только была обеспечена вторая жизнь самолета, но и совместно со специалистами КБ Яковлева были созданы новые модификации – летающие лаборатории, которые в последнее время приобрели большое значение в народном хозяйстве страны. В России самолет нашел весьма широкое применение. Так, к середине семидесятых годов Як-40 полностью вытеснил ветеранов Ил-12, Ил-14 и Ли-2 с местных авиалиний. Освоив полеты более чем в триста населенных пунктов страны, эти трудяги к 1988 году перевезли более восьмидесяти миллионов пассажиров. И история этого самолета до сих пор не закончена. Опыт эксплуатации данной модели в нашей и в восемнадцати зарубежных странах совершенно точно показал ошибочность решения о снятии самолета Як-40 с производства. Так, замена силовых агрегатов более экономичными современными двигателями позволила бы увеличить выпуск и экспорт данного самолета.

Факты из истории

ЯК-42 от ОКБ Яковлева разрабатывался с 1972 до 1980 год. Целью было заменить ТУ-134 – хороший, но стремительно устаревающий самолет. 1988 г. ознаменовался стартом серийного изготовления новенькой модели – Як 42Д. Машина выигрывала увеличенным взлетным весом и большой дальностью полета.

Промышленность изготовила 183 самолета этой модификации. Два из них предназначались для испытаний на прочность. 11 сконструированы в промежуток 1977-1981 гг. на авиационном заводе в Смоленске, 172 изготовлены на авиазаводе Саратова. ЯК – самолет надежный, но строительство его все же было остановлено. Это произошло в 2003 году. Уже готовые фюзеляжи самолётов, которым не было суждено выехать на взлетную полосу, распилили на металлолом.

Поскольку стояла задача сделать ЯК-42 как ближнемагистральный пассажирский самолет, конструировали с расчётом на разнообразные аэродромы. Транспортное средство не нуждается в длинной взлетной дорожке или большой площади для посадки, что характерно для гораздо более широко применяемых “Боингов” и “Эйрбасов”. Конструкция позволила избежать использования аэродромного трапа.


Из самолета в метеостанцию

ЯК-42Д – серийная, проверенная временем машина. На этом основывался выбор конструкторов, перед которыми поставили задачу сделать метеостанцию, способную собирать данные о погоде в разных точках атмосферы. Перестройкой пассажирского транспортного средства занимались сотрудники завода им. Мясищева.

Задача требовала вынесения на поверхность самолета датчиков, обеспеченных надежной защитой. Чтобы самолет выдержал все исследовательские блоки, пришлось достроить шесть пилонов на крыльях. Фюзеляж покрыли разнообразными системами, приборами для считывания информации об окружающей среде. Большая их часть используется в работе лидара, измеряющего, насколько прозрачен воздух.

Общий вес метеорологической летающей лаборатории составляет 7 тонн. В команде есть оператор, ведущий журнал и записывающий то, что можно различить человеческим зрением: атмосферные явления, особенности окружающего пространства. Зона обзора расширена блистерами из оргстекла. Конструкторы встроили их по обоим бортам. Сунув голову в блистер, можно увидеть все происходящее вокруг транспортного средства.


Казалось бы, зачем делать из ЯК-42Д метеорологическую станцию? Все данные можно получить от спутника, неужели необходимо большее? Но спутники летают строго по заданной орбите, с высокой скоростью, на большом расстоянии от поверхности планеты. А вот самолет находится над конкретным участком, контролируя атмосферу. Данные со спутника необходимо дополнительно проверять, но самолет позволяет получить точную информацию. Эти значимые преимущества стали толчком к разработке уникальной мобильной метеостанции. Наконец, самолет оснащен системой выброса в окружающую среду йодистого серебра, провоцирующего выпадение осадков.

Инциденты

5 июня 1997 года из аэропорта Орск был совершён угон Як-42Д (RА-42557), принадлежащего Ижевскому авиапредприятию. Самолёт был угнан в Казахстан по заказу предыдущего владельца — корпорации «Казахмыс», которая ранее отправила данный борт на ремонт в Подмосковье, после чего он был в ущерб казахстанской стороне перепродан Ижавиа, не подозревавшей о мошеннической операции. В ходе последующего разбирательства пострадавшие стороны пришли к соглашению, по которому казахстанская компания выплатила два миллиона долларов российскому предприятию, которые им в виде аванса были потрачены на приобретение самолёта, а Ижавиа в свою очередь передала техническую документацию, без которой авиалайнер не мог в дальнейшем эксплуатироваться[18].

Катастрофы

Очень много людей, и даже те, которые регулярно пользуются услугами авиаперевозчиков, боятся летать. И регулярные авиакатастрофы способствуют развитию этих фобий. Таким людям бесполезно показывать статистические данные, согласно которым, в автомобильных авариях гибнет гораздо больше, чем в авиакатастрофах. Подобное отношение легко объяснимо, ведь при гибели самолета, даже если они и происходят очень редко, одновременно гибнут десятки людей. Это всегда шок, не только для близких жертв, но и для посторонних людей. По всей видимости, страх объясняется еще и тем, что пассажир ничего не может изменить, от него ничего не зависит, он отдает себя и свою жизнь в руки пилота и бездушной машины.

Итак, рассмотрим статистику потерь авиалайнеров Як-40. Катастрофы и потери самолетов по другим причинам за более чем сорокалетнюю историю данной модели превысили десятипроцентный барьер. Так, с начала эксплуатации было потеряно 117 самолетов. Из них 46 машин разбились по различным причинам, чаще всего из-за ошибок пилотов или авиадиспетчеров. Остальные 71 Як-40 были повреждены по тем или иным причинам, сюда включены и самолеты, уничтоженные во время военных действий в различных горячих точках планеты. Между прочим, последняя подобная машина, которая была потеряна, – это авиалайнер, поврежденный в ходе боя за Донецкий аэропорт 26 мая 2014 года.


Описание конструкции

Як-42 – это низкоплан с тремя двигателями, фюзеляжем типа полумонокок и трехопорным убирающимся шасси. Вход в пассажирский салон производится через убирающийся трап в хвосте самолета (как на Як-40). Подобная схема сделала ненужными подъездные трапы, которых многие аэродромы третьего класса и вовсе не имели.


В конструкции самолета были использованы множество новаторских для своего времени решений, что позволило добиться характеристик, зачастую противоречащих друг другу: посадка и взлет Як-42 возможны с малоподготовленных аэродромов, при этом машина имеет хорошую крейсерскую скорость и отличную экономичность.

В передней части фюзеляжа самолета находится кабина пилотов, а также ниша передней стойки шасси. За ней следует пассажирский салон с максимальной вместимостью 120 человек.


Як-42 оснащен тремя двигателями Д-36 с высокой степенью двухконтурности (она равна 5,4), кроме того, они отличаются высокой надежностью и экономичностью. Два двигателя установлены в мотогондолах, а еще один находится в фюзеляже, у основания киля. Значительная тяговооруженность двигателя Д-36 позволяла совершать взлет и посадку даже при отказе одного из моторов. Также следует отметить, что Д-36 имеют минимальный выхлоп и соответствуют международным экологическим стандартам.

Нужно добавить, что конструкторы приложили максимум усилий, чтобы снизить их уровень шума самолета. Его уровень полностью соответствует мировым стандартам. Мотогондолы оснащены специальной системой снижения шума, состоящей из перфорированных вставок, выполненных из металла и пластика.

Шасси Як-42 трехопорное, его уборка и выпуск, а также торможение производится за счет гидравлической системы. Колеса унифицированы с теми, что используются на Ту-154.

Гидросистема самолета имеет две подсистемы – основную и аварийную. Она отвечает за работу элементов механизации крыла, управляет стабилизатором и рулем направления, выпускает и убирает шасси.

Топливная система Як-42 состоит из трех баков, один из которых находится в центроплане самолета, а два других – в консолях крыла. Каждый из баков питает топливом один из двигателей.

В отличие от Як-40 двигатели Як-42 не способны к реверсу тяги, однако, благодаря невысокой посадочной скорости, лайнер способен использовать сравнительно небольшие взлетно-посадочные полосы. Торможение во время посадки осуществляется с помощью шасси и спойлеров.

Особенности конструкции самолета ЯК-42

Конструкция ЯК-42 — простая, надежная и утилитарная. В ней убраны многие излишества, но не в ущерб надежности. Кстати, изначально лайнер предполагалось производить на экспорт в значительных масштабах, поэтому себестоимость машины не могла быть слишком высокой. Применены простые отделочные материалы салона. Багажные полки не имеют крышек. Шасси — трехопорное унифицированной конструкции. Каждая опора имеет по две и 4 одинаковые покрышки. Общее число колес — 12.

Среднемагистральные перевозки часто выполняются на аэродромах с не самым лучшим техническим оснащением. Взлет ЯК-42 может осуществляться с любых аэродромов с твердым покрытием. Ему даже не требуется трап, поскольку он встроен в дверь. Требования к освещению ВПП определяются установленным на самолет навигационным электронным оборудованием. На самолет ЯК-42 может быть установлено любое электронное оборудование. Бортовая сеть имеет стандартные для авиации 200 вольт переменного тока с частотой 400 Гц. Электронное навигационное и связное оборудование в значительной степени унифицировано и просто устанавливается. Сейчас такие доработки делаются усилиями частных авиакомпаний без участия завода-производителя самолета.

Пилотирование осуществляется двумя пилотами вместо четырех. Это тоже дополнительно снижает стоимость эксплуатации. Аэродинамическая схема ЯК-42 — низкоплан с хвостовым расположением всех трех двигателей. Крыло сильно смещено назад. В небе (вид снизу) самолет отлично узнаваем с большого расстояния.

Особенность самолета

В ОКБ Яковлева сконструировали уникальные борта самолета. Сейчас на сленге работников ангаров принято называть их каплями. Обслуживание такого борта – задача из сложных. Как известно, авиационный завод Саратова сначала стал банкротом, после чего полностью остановился. Очевидно, выпуск продукции, включая ремонтные наборы, запасные детали, прекращен. Но любовь к своему делу помогает механикам раз за разом приводить “Яки” в удовлетворительное состояние – и машины вновь выезжают на взлетную полосу.

Если почитать про ЯК-42Д отзывы, останется впечатление, что машина не слишком хороша, поэтому прекращение производства – не такое уж плохое событие. Часто упоминают, что транспорт в эксплуатации был неэкономичным. Тем не менее перспективы были неплохими. Конструкторы предлагали следующие шаги:

  • заменить двигатель на более эффективную систему;
  • установить новую аппаратуру для авиации;
  • удлинить корпус, чтобы вмещать больше пассажиров.

Последнее предложение реализовано в виде ЯК-42М. Транспортное средство обслуживает во время перелета 168 клиентов.


Впрочем, воплотить в жизнь идеи не удалось. Но отзывы тех, кому и по сей день удается совершить перелет на ЯК-42, однозначно говорят, что самолет и сейчас хорош, несмотря на моральное устаревание.

Эксплуатанты

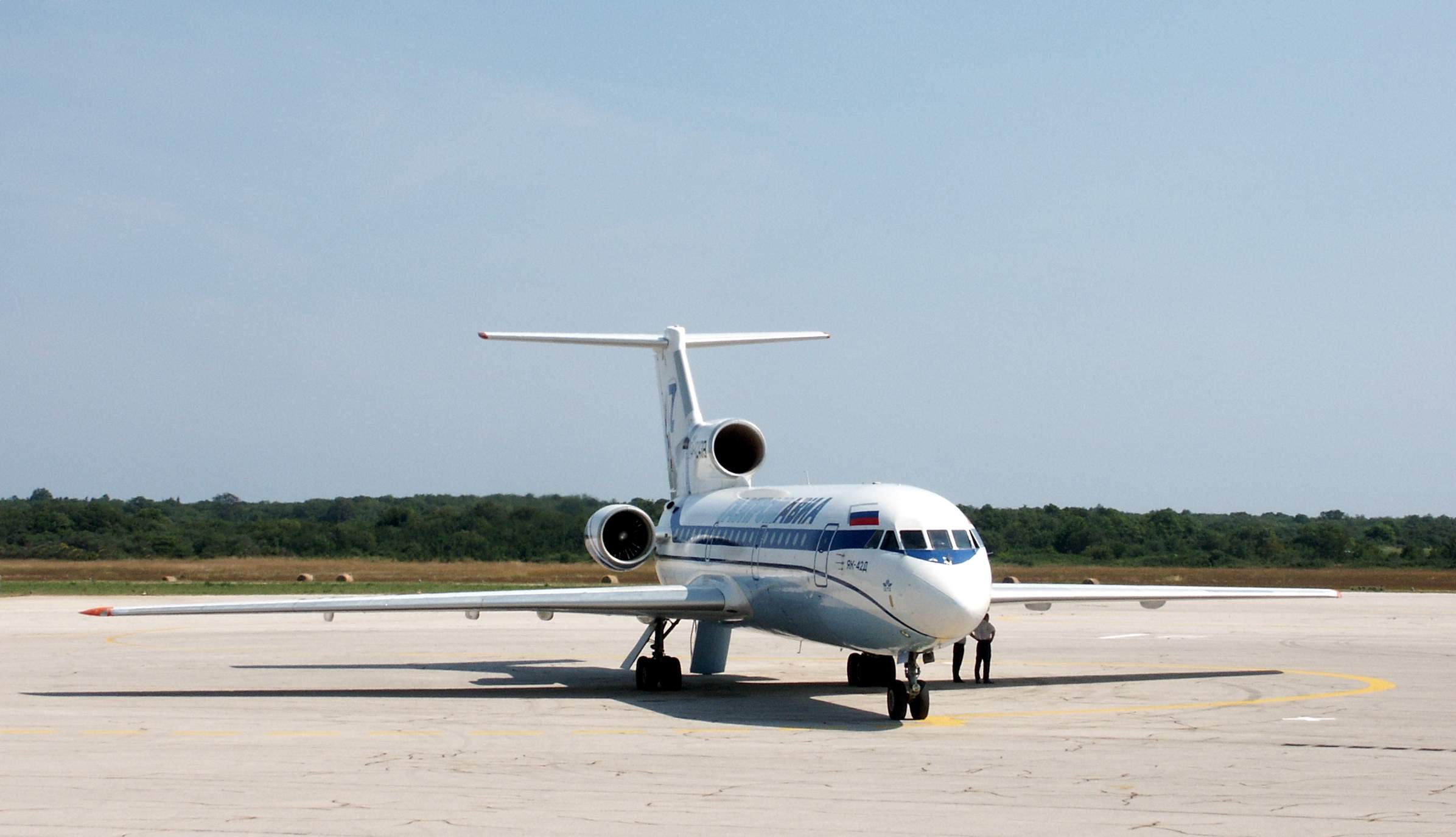

101494c8b8595186df8855e192331cbc.jpgНа ноябрь 2012 года в эксплуатации состоят около девяноста самолётов в тридцати четырёх авиакомпаниях, в том числеК:Википедия:Статьи без источников (тип: не указан)[источник не указан 2212 дней]:

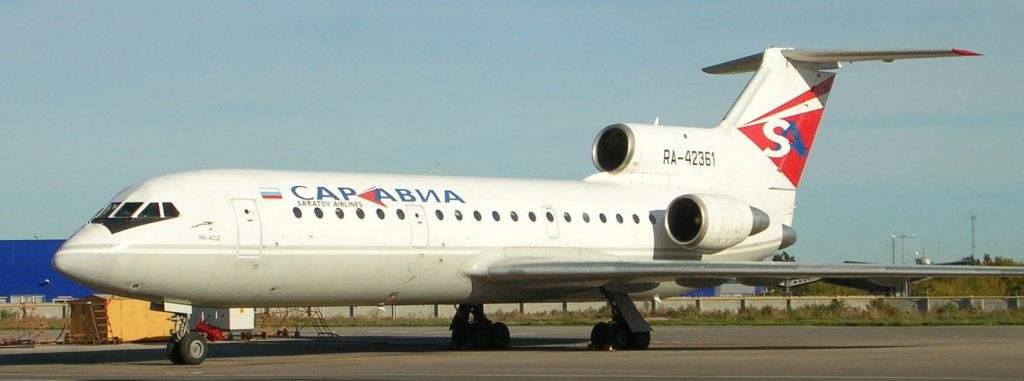

  • Саратовские авиалинии — четырнадцать самолётов (из них четыре на хранении)
  • КрасАвиа — девять самолётов[12]
  • Ижавиа — восемь самолётов
  • Грозный Авиа — четыре самолёта
  • Военно-воздушные силы Китайской Народной Республики — два Як-42, по состоянию на 2016 год[13]

В октябре 2015 года авиакомпания «Газпром авиа» прекратила эксплуатацию всех семи осташихся в парке самолетов Як-42[14].

Экспорт

  • Иран Иран — лизинг
  • КНР КНР — 8 шт
  • Куба Куба — 4 шт
  • Пакистан Пакистан — лизинг
