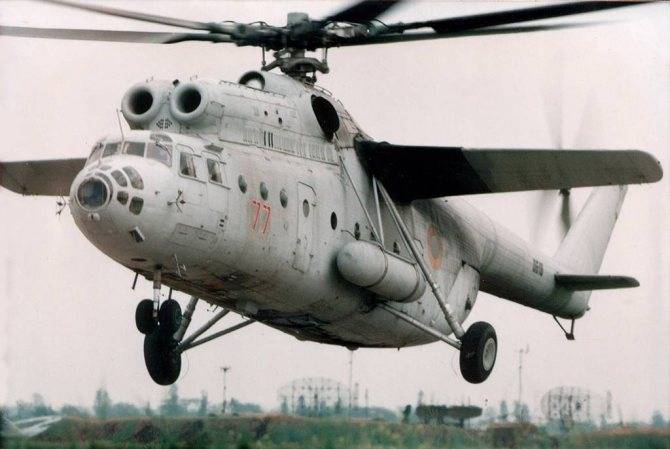

Вертолет Ми-6: ТТХ, фото кабины

Прототип

Для начала немного истории по прототипу: Вертолет Ми-6 разрабатывался в КБ им. М.Л.Миля с 1954 года. Первый полет опытный вертолет совершил в 1957 году. Серийное производство продолжалось до 1981 года. Всего построено около 860 вертолетов в гражданских и военных вариантах. Модификацией является Ми-22 — воздушный пункт управления. Вертолет одновинтовой схемы, с пятилопастным трехшарнирным несущим и четырехлопастным рулевыми винтами. Для разгрузки несущего винта на больших скоростях полета установлено крыло. Неубирающееся шасси трехопрное, с передней самоориентирующейся стойкой. В задней части грузовой кабины установлены грузовые стойки и трапы, в полу кабины имеется грузовой люк для системы внешней подвески. Ми-6 имеет два газотурбинных двигателя мощностью по 5500 л.с. Навигационное оборудование и трехканальный автопилот позволяют производить полеты днем и ночью, в сложных метеорологических условиях. Установлены также УКВ и КВ радиостанции, радиовысотомер, радиокомпас, приемник маркерного маяка. Система управления грузовыми створками и трапами грузовой кабины гидравлическая. На некоторые варианты вертолетов в носовой части устанавливался пулемет калибра 12,7 мм. Ми-6 в пассажирском варианте может поднять 65-90 пассажиров на легкосъемных откидных сиденьях, а в санитарном 41 больного на носилках с двумя сопровождающими. Кроме стран СНГ Ми-6 поставлялся в Индию, Индонезию, Ирак, Пакистан, Египет, Эфиопию, Перу, Сирию, Вьетнам и Польшу.

Ми-62

Отдельных слов заслуживает еще одна интересная разработка конструкторского бюро имени Миля. После того как на вооружении российской армии появился боевой вертолёт Ми-28, оно получило правительственный заказ на разработку очередной модели. Главное требование, которое выдвигалось перед новинкой – это полное соответствие реалиям 21 века. Работа над проектом стартовала в 2000 году и длилась около десяти лет. Её результатом стало то, что на свет появился принципиально новый вертолет – Ми-62. Принцип его работы отличается от аналогичных машин, выпущенных в начале текущего столетия. Если конкретнее, то верхний ротор служит исключительно для взлёта и посадки, а для того, чтобы машина достигла крейсерской скорости, применяются реактивные маршевые двигатели АИ-222-25. Каждый из них развивает мощность, составляющую 5500 лошадиных сил. Даже невзирая на постоянную нехватку финансовых средств, в нынешнем году машина была принята на вооружение отечественной армии.

Интересные факты

На стадии проектирования конструкции модели предусматривалось, что её общая взлётная масса должна составлять 40 тонн. Максимальное значение этого показателя у зарубежных аналогов на тот момент составляло 15 тонн.

Машина стала первым в СССР геликоптёром, оборудованным газотурбинной силовой установкой.

Ми-6 – вертолёт, в котором впервые в истории советского авиационного строительства была воплощена в реальность возможность транспортировки груза вне фюзеляжа.

Вертолёты этой модели принимали активное участие в ликвидации последствий катастрофы на Чернобыльской АЭС в 1986 году.

Несколько экземпляров геликоптёра сейчас находятся на площадках с радиоактивной техникой, поскольку их использование после участия в упомянутой выше операции было бы опасным.


Смотреть галерею

Достижения

На стадии испытаний, которые вертолет Ми-6 проходил в период с 1959 по 1963 год, им было установлено шестнадцать мировых рекордов, сделавшие его не только наиболее грузоподъёмным, но и самым быстрым геликоптёром на планете. Самыми значимыми достижениями считается подъём на высоту 5600 метров груза весом 5 тонн, подъём на высоту более 2000 метров груза весом 20 тонн, развитие скорости полёта до отметки в 340 км/ч на участке длинной 100 километров и другие. Следует отметить, что последний из упомянутых рекордов остаётся действующим и сегодня. Такие достижения конструкторского бюро имени Миля не остались незамеченными – за них оно было удостоено международного приза имени И.И. Сикорского.


Смотреть галерею

История создания Ми-6

Начало проектирования припало на конец 1952 г. Макет вертолета уже был готов в декабре 1953 г. Первый полет совершен 5.05.1957. Серийно производить Ми-6 начали в конце 1959 г на вертолетном заводе в г. Ростов, также наладили серийный выпуск в Москве на заводе имени Хруничева. В сумме выпустили 860 вертолетов Ми-6 , исполненных в гражданских и военных модификациях.

Многие из произведенных вертолетов были поставлены на вооружение в ВВС Советского Союза, часть направлена на экспорт в Индию, Вьетнам, Египет, Польщу, Сирию, Перу, Китай, Ирак и Эфиопию. Гражданские вертолеты Ми-6 стали неотъемлемой частью гражданской авиации СССР и других стран мира. Снят с серийного производства в 1980 г. Эксплуатировать Ми-6 в России прекратили в 2002 г.

Все началось с обмана

А. И. Микоян и М. И. Гуревич

Опытное конструкторское бюро Артема Микояна было основано 8 декабря 1939 года путем выделения из состава КБ московского авиазавода № 1 им. Авиахима (главный конструктор Н. Н. Поликарпов) самостоятельного особого конструкторского отдела (ОКО) по проектированию и постройке скоростного истребителя И-200 («Х», изд. 61). Начальником ОКО был назначен Артем Иванович Микоян. Заместителем Микояна стал конструктор Михаил Иосифович Гуревич, работавший до этого в КБ Н. Н. Поликарпова. Конструкторский состав нового КБ набрали также из сотрудников КБ Поликарпова.

Как вспоминали ветераны ОКБ, их переводили к Микояну, как говорится, кого кнутом, кого пряником. Сомневающимся говорили: «Поликарпов — конченый человек, он же поп, крест носит, его все равно скоро расстреляют. Кто вас тогда защитит? А у Микояна брат наверху…»

Конструкторскому бюро Микояна был передан созданный под руководством Поликарпова проект самолета И-200, которому впоследствии в новом КБ дали название МиГ-1 (сокращение от «Микоян и Гуревич»).

Поликарпов в свое время не спешил передавать свой И-200 советским ВВС. Требовались значительные доработки и испытания. Микоян же, не будучи конструктором и не слушая своих подчиненных, представил свой истребитель как чудо-машину и добился передачи его в серию.

18 августа 1940 года в Тушино на параде, посвященном Дню авиации, машину впервые показали широкой публике. Всего в 1940 году было построено почти сто истребителей МиГ-1.

МиГ-1

Однако при испытаниях истребителя выявились серьезные недостатки, в частности недостаточная дальность полета, а также концевой срыв потока и штопор при больших углах атаки. Устранение недостатков привело к появлению модифицированного самолета, получившего название МиГ-3 и сменившего в серийном производстве МиГ-1 в декабре 1940 года. Больше ничего интересного в КБ Микояна до 1946 года не было ни разработано, ни построено.

Самые известные катастрофы

В истории эксплуатации вертолёта значатся две серьезные катастрофы Ми-6. Первая из них произошла в Новоаганске 3 января 1984 года. Тогда машиной выполнялась транспортировка пассажиров и груза в рамках экспедиции по разведке нефтяного месторождения. Ей не удалось набрать необходимую высоту, вследствие чего геликоптёр ударился об землю и, перевернувшись на левую сторону, сгорел. Трагедия привела к гибели 38 пассажиров. Как показали результаты расследования этого случая, причиной случившегося стал излишний вес вертолёта.

11 декабря 1990 года неподалёку белорусского городка Корбин потерпел крушение ещё один Ми-6. Вертолёт производил посадку в очень сложных метеорологических условиях. Экипажу не удалось справиться с управлением, что привело к достижению критического угла тангажа. Как результат, машина рухнула на землю и загорелась. Все четыре члена экипажа тогда погибли от полученных травм.

Катастрофы Ми-26

Всего с начала эксплуатации по июль 2014 года зафиксировано 32 катастрофы. Обстоятельства, приведшие к лётным происшествиям:

  • Отказ и разрушение рулевого винта – 5.
  • Отказ управления – 3
  • Отказ двигателя и редуктора – 5.
  • Жёсткая посадка – 4.
  • Несоблюдение правил полётов с грузом на внешней подвеске – 4.
  • Сбиты в результате боевых действий – 6.
  • Плохие метеоусловия, перегрузка, учебные полёты и пр. – 5.

Погибли в результате этих катастроф 217 человек, особенно тяжёлая катастрофа произошла под Ханкалой в Чечне, где погибли 127 наших соотечественников. 19 августа 2002 года из Моздока в Ханкалу вылетел Ми-26 на борту которого находилось 152 военнослужащих, одни возвращались из отпуска, другие летели к новому месту службы.

При подлете к Ханкале командир вертолёта майор О. Ботанов услышал хлопок и сразу сработали системы, предупреждающие о пожаре правого двигателя. Чтобы не допустить разрастание очага пожара, командир начал интенсивное снижение. Подход к земле на большой вертикальной скорости привёл к удару хвостовой балкой об землю.

Вертолёт начал разрушаться, военнослужащие находящиеся вблизи иллюминаторов и дверей быстро покинули горящую машину. Кабина вертолёта не пострадала и экипаж кинулся спасать горящих людей, стараясь быстрее вытащить их наружу. По воле случая машина приземлилась на минном поле, потушить огонь было невозможно и некуда эвакуировать пострадавших. Когда были расчищены проходы среди мин, вертолёт окончательно сгорел.

Позже установили, что вертолёт загорелся из-за попадания в него ракеты ПЗРК «Игла», а много погибших – это результат перегруженности машины в два раза, вследствие чего аварийная посадка была жёсткой.

Эксплуатанты

Текущие

  • Белоруссия Белоруссия — несколько единиц Ми-6 по состоянию на 2016 год
  • Узбекистан Узбекистан — 26 единиц Ми-6 и 2 единицы Ми-22 (Ми-6АЯ), по состоянию на 2020 год
  • Лаос Лаос — одна единица Ми-6 по состоянию на 2020 год

Бывшие военные

  • СССР СССР
  • Алжир Алжир — 4 — 5 единиц Ми-6Т поставлено из СССР в 1972 году
  • Вьетнам Вьетнам — 10 единиц Ми-6Т поставлено из СССР в 1966 и 1970 годах
  • Египет Египет — 19 единиц Ми-6Т поставлено из СССР в 1965 и 1971 годах
  • Индонезия Индонезия — 8 единиц Ми-6Т поставлено из СССР в 1965 году
  • Ирак Ирак — от 10 до 13 единиц Ми-6Т поставлено из СССР в 1973 году
  • Пакистан Пакистан — 1 единица Ми-6Т поставлена из СССР в 1968 году
  • Перу Перу — от 6 до 16 единиц Ми-6Т поставлено из СССР в период с 1971 по 1972 годы
  • Польша Польша — 3 Ми-6 состояли на вооружении ВС Польши в 1986-1990 гг; 2 вертолёта были проданы Украине и 1 был передан в музей авиации
  • Россия Россия — 10 единиц Ми-6 по состоянию на 2013 год
  • Сирия Сирия — 10 единиц Ми-6Т поставлено из СССР в период с 1972 по 1973 годы
  • Эфиопия Эфиопия — от 4 до 10 единиц Ми-6Т поставлено из СССР в 1978 году

Оборудование Ми-26

На борту Вертолета Ми-26 установлен комплекс радиоэлектронного оборудования, позволяющего выполнять задачу транспортировки в любое время суток и при любых метеоусловиях. Новейшая модификация вертолета Ми-26Т2 несет на своем борту систему БРЭО-26. Также она оборудована удобной кабиной и системой навигации на основе ГЛОНАСС. Основное отличие военной версии машины — это система навигации. Гражданская модификация отличается специальной подвеской, которая позволяет транспортировать морские контейнеры. Необходимость использования машины для транспортировки дров побудила разработчиков оснастить ее специальным захватом.

История создания

Невзирая на мнение крупнейших авиационных авторитетов, которые предлагали применить в тяжелых аппаратах продольную схему с двумя несущими винтами, Миль предпочел строить машину с одним несущим винтом.

Конструктор владел сведениями, по которым в то же время в США успешно шли испытания тяжелого экспериментального вертолета XH-17 с двухлопастным ротором диаметром почти 40 метров. В инженера эта информация вселила уверенность в создании такого большого несущего винта.

В отличие от Ми-4, на новой машине в качестве силовой установки впервые в отечественной истории предполагалось использовать газотурбинный двигатель. Однако коррективы внес Минобороны. Главный заказчик потребовал увеличить грузоподъемность новой техники в два раза. И проект по этой причине пришлось переработать уже под два двигателя.

Это повлекло за собой необходимость создания мощного редуктора, который был способен пропускать через себя всю мощность силовой установки. В итоге проект утвердили в июне 1955 года. На фото вертолета Ми-6 вы можете увидеть один из первых прототипов будущего труженика.

В 1965 году Ми-6 показали во Франции, на Международном авиасалоне в Ля Бурже. Позднее он неоднократно представлял достижения вертолетостроения на крупнейших форумах и праздниках. А американское вертолетное общество за эту модель винтокрылой машины присудило Михаилу Милю приз имени Сикорского.

Кабина вертолета Ми-6

История разработки и строительства

В начале пятидесятых годов прошлого века на вооружении Советского Союза появились ракетные комплексы, известные как «Луна». С целью обеспечения их транспортировки государство нуждалось в тяжёлых вертолётах, что характеризовались большой грузоподъёмностью. Разработать и построить такую машину правительство поручило конструкторскому бюро имени Миля. Проектирование модели стартовало в конце 1952 года. Макет нового геликоптёра был готов уже через год. После некоторых доработок 5 июня 1957 года впервые поднялся в воздух тестовый образец Ми-6. Вертолёт серийно производился на заводах в городах в Ростове и Москве. В общей сложности этими предприятиями было построено 860 таких машин, выполненных в военной и гражданской модификации.

Большинство из созданных геликоптёров поступило на вооружение Советского Союза. Вместе с этим в период с 1964 по 1978 год модель активно экспортировалась за рубеж. Основными её заказчиками стали Индия, Египет, Китай, Вьетнам, Ирак, Перу, Сирия и Эфиопия. В 1980 году серийное производство вертолёта было свёрнуто, а в 2002 году прекратилась и эксплуатация машины в нашей стране.

Основные характеристики

Сразу же после создания модели в иностранной прессе появилось множество статей, гласивших о том, что любой из западных гигантов с полной нагрузкой может без проблем самостоятельно поднять вертолет Ми-6. Технические характеристики машины, разработанной более полувека назад, даже сегодня вызывают много положительных отзывов экспертов. Она оборудована двумя двигателями Д-25В, конструкция которых разработана П. Соловьёвым. Каждый из них развивает мощность в 5500 лошадиных сил. Нормальная взлётная масса модели составляет 40,5 тонны, в то время как максимальное значение этого показателя – 42,5 тонны. Крейсерская скорость геликоптёра равняется 250 км/ч. С 8 тоннами груза на борту он способен преодолеть дистанцию в 620 километров. При уменьшении нагрузки появляется возможность дозаправки внутренних баков, в связи с чем дальность полёта увеличивается. Наибольшее её значение достигает отметки в 1450 километров.

Описание

Вертолет Ми-1 выполнен по классической схеме с одним несущим винтом и хвостовым винтом на концевой балке. Фюзеляж машины – типа полумонокок, с концевой балкой, отклоненной вверх и управляемым стабилизатором. Обшивка фюзеляжа выполнена из алюминиевого сплава. Шасси вертолета неубирающееся трехопорное.

В передней части фюзеляжа находилась остекленная кабина пилота и пассажиров. Места для двух пассажиров располагались сразу за местом пилота. В задней части фюзеляжа размещался двигательный отсек с мотором, главным редуктором, тормозом несущего винта и осевым вентилятором.

Несущий винт Ми-1 – трехлопастный, лопасти имеют шарнирное крепление, винт оснащен фрикционными демпферами. Лопасти трапециевидной формы, они имеют смешанную конструкцию – стальные лонжероны и деревянные неврюры, покрытые сверху фанерой и полотном. Последние модификации Ми-1 имели цельнометаллические лопасти. Рулевой винт также имеет три лопасти трапециевидной формы, они изготавливались из дерева.

Главные опоры шасси вертолета имеют ферменную конструкцию, переднее колесо – самоориентирующееся. На концевой балке находится хвостовая пята для предотвращения касания рулевого винта земли. Вертолет Ми-1 оснащался стояночным тормозом.

Силовая установка Ми-1 состояла из звездообразного поршневого двигателя АИ-26В, который был установлен горизонтально и через редуктор вращал несущий винт, а через систему валов и редукторов – рулевой винт. Запуск двигателя происходил за счет сжатого воздуха, запас которого был сравнительно небольшим. Чтобы иметь возможность взлететь в удаленной местности (тайга, горы) летчики часто возили с собой дополнительный баллон.

Вертолет имел топливный бак емкостью 240 литров. На Ми-1 можно было установить дополнительный бак на 160 литров горючего.

Модификации

  • Ми-6А — Новая базовая модификация вертолёта, созданная в 1971 году в результате многочисленных доработок
  • Ми-6АТЗ — Топливозаправщик на базе транспортного вертолёта Ми-6А
  • Ми-6ВКП — Воздушный командный пункт.
  • Ми-6М — Базовый противолодочный вертолёт, работы над которым велись в 1958 году.
  • Ми-6П — Пассажирская модификация вертолёта (Салон), созданная в 1965 году.
  • Ми-6ПЖ — Пожарный вариант.
  • Ми-6ПП — Постановщик помех системам радиотехнической разведки и обнаружения типа АВАКС. Серийно не выпускались.
  • Ми-6ПРТБВ — Подвижная ракетно-техническая база вертолётного типа.
  • Ми-6ПС — Поисково-спасательный вертолёт.
  • Ми-6РВК — Ракетно-вертолётный комплекс.
  • Ми-6ТЗ — Топливозаправщик для сухопутных войск и авиации.
  • Ми-10 — «Воздушный кран», вариант для перевозки грузов на внешней подвеске.
  • Ми-22 — (Ми-6АЯ) Воздушный командный пункт.

История создания

Успешно завершив работу над созданием вертолёта Ми-4, главный конструктор М.Л. Миль и коллектив конструкторского бюро приступил в 1952 году к решению сложнейшей задачи по разработке тяжёлого вертолёта грузоподъёмностью до 6 тонн. Внимательно изучив все рекомендации отечественных и зарубежных авторитетов, М.Л. Миль пришёл к мнению строить вертолёт по одновинтовой схеме с несущим винтом большого диаметра.

К концу 1952 года проект новой машины ВМ-6 в черновом виде был готов. Стало понятно, что имеющиеся поршневые двигатели не подойдут для новой машины большой грузоподъёмности и надо осваивать турбовинтовые двигатели. Двигатель Н.Д. Кузнецова решили переделать специально для вертолёта, оснастив его свободной турбиной и вынести вперёд, разместив перед главным редуктором над грузовой кабиной — такое решение было наиболее верным для обеспечения центровки. Это уравновесило тяжёлую длинную хвостовую балку с рулевым винтом и остальную конструкцию машины.

Ми-6

Новый двигатель получил обозначение ТВ-2М, но военные заказчики решили увеличить грузоподъёмность новой машины и главный конструктор переработал проект под два двигателя для получения необходимой мощности.

Проект воздушного гиганта был готов в конце 1953 года, но только 11 июня 1954 года Совет Министров вынес решение о разработке новой машины. В конце декабря этого года полностью уточнили эскизный проект и в 1955 году в июне состоялось утверждение макета вертолёта. Сразу после этого на двух авиационных предприятиях запустили сборку опытного образца машины под названием Ми-6.

Большой диаметр несущего винта имел трудности при разработке, в мировой практике впервые успешно решил проблему его эксплуатации М.Л. Миль. Поэтому лётные испытания задержались до 1957 года.

В начале июня 1957 года ведущий лётчик-испытатель ОКБ Миля Р.И. Капрэлян опробовал машину в режиме висения и уже 18 июня совершил первый полёт по кругу. Второй опытный вертолёт собрали в феврале 1958 года, он получил полную штатную комплектацию, автопилот, систему внешней подвески грузов, крыло с двумя позициями (режим авторотации и нормального полёта).

Установка новых двигателей Д-25В отодвинула сроки госиспытаний на некоторое время. Эти моторы по мощности остались такими же, как ТВ-2М, но были меньше весом и размером и имели левое вращение, поэтому и пришлось ставить другой редуктор. Госиспытания закончились в 1963 году и вертолёт Ми-6 был принят на вооружение в состав специально сформированных вертолётных частей.

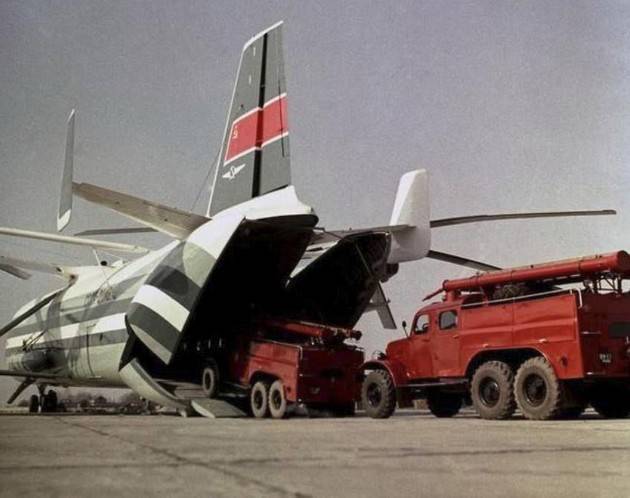

Тушение пожара

История возникновения Ми-8

Дата «рождения» Ми-8 – 20 февраля 1958 года. В этот день Совет министров принял постановление по опытному строительству среднего вертолёта, именуемого тогда «В-8». Глава КБ, Михаил Миль, планировал использовать опыт, накопленный при создании тяжёлого вертолёта Ми-6, создав замену среднему Ми-4.

Замена поршневого мотора двумя турбинами обещала не только повысить эксплуатационные качества, но и рационализировать компоновку вертолёта.

В те годы и американские фирмы отказывались от поршневых моторов, заменяя их газотурбинными. Силовой установкой многих поршневых вертолётов (и Ми-4 в том числе) обычно служили громоздкие звездообразные моторы, занимавшие всю носовую часть фюзеляжа. Такое размещение вынуждало выносить пилотскую кабину наверх, а пространство грузовой кабины занимать приводными валами.

Рассматривались пассажирское, военно-транспортное и вооружённое исполнения.

Первый В-8, взлетевший летом 1961 года, были именно пассажирским, с комфортабельным салоном на 18 человек. Правда, прототип был одномоторным. Разработка двухмоторного В-8А стартовала позже и полетел он только в 1962 году.

Следующими опытными машинами стали военный транспорт для 20 десантников, оснащённый установкой для крупнокалиберного пулемёта, и вертолёт для правительственных перевозок. Пятый прототип стал эталонным образцом, и в 1965 году началось серийное производство Ми-8.

История разработки и строительства

В начале пятидесятых годов прошлого века на вооружении Советского Союза появились ракетные комплексы, известные как «Луна». С целью обеспечения их транспортировки государство нуждалось в тяжёлых вертолётах, что характеризовались большой грузоподъёмностью. Разработать и построить такую машину правительство поручило конструкторскому бюро имени Миля. Проектирование модели стартовало в конце 1952 года. Макет нового геликоптёра был готов уже через год. После некоторых доработок 5 июня 1957 года впервые поднялся в воздух тестовый образец Ми-6. Вертолёт серийно производился на заводах в городах в Ростове и Москве. В общей сложности этими предприятиями было построено 860 таких машин, выполненных в военной и гражданской модификации.


Смотреть галерею

Большинство из созданных геликоптёров поступило на вооружение Советского Союза. Вместе с этим в период с 1964 по 1978 год модель активно экспортировалась за рубеж. Основными её заказчиками стали Индия, Египет, Китай, Вьетнам, Ирак, Перу, Сирия и Эфиопия. В 1980 году серийное производство вертолёта было свёрнуто, а в 2002 году прекратилась и эксплуатация машины в нашей стране.

Ми-62

Отдельных слов заслуживает еще одна интересная разработка конструкторского бюро имени Миля. После того как на вооружении российской армии появился боевой вертолёт Ми-28, оно получило правительственный заказ на разработку очередной модели. Главное требование, которое выдвигалось перед новинкой – это полное соответствие реалиям 21 века. Работа над проектом стартовала в 2000 году и длилась около десяти лет. Её результатом стало то, что на свет появился принципиально новый вертолет – Ми-62. Принцип его работы отличается от аналогичных машин, выпущенных в начале текущего столетия. Если конкретнее, то верхний ротор служит исключительно для взлёта и посадки, а для того, чтобы машина достигла крейсерской скорости, применяются реактивные маршевые двигатели АИ-222-25. Каждый из них развивает мощность, составляющую 5500 лошадиных сил. Даже невзирая на постоянную нехватку финансовых средств, в нынешнем году машина была принята на вооружение отечественной армии.

Фото Ми-12

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

You have no rights to post comments

Конструкция Ми-6

Вертолет составлен по одновинтовой схеме с крылом и рулевым винтом. В носовой части размещена кабина пилота. Грузопассажирская кабина располагается под топливным и двигательным отсеками. Благодаря усиленному полу со швартовочными узлами появилась возможность транспортировать тяжелые грузы, в том числе военную технику. Внешняя подвеска может демонтироваться, это служит для перевозки крупногабаритных грузов весом до 8 т.

Вспомогательная гидравлическая система обеспечивает управление створками, стеклоочистителями и трапами. Лопасти ходового винта изготовлены из цельной металлической трубы. Во избежание обледенения лопасти рулевого винта оснащены спиртовой противообледенительной системой, а лопасти несущего винта – электротепловой. На Ми-6 установлено неубирающееся трехопорное шасси, колеса спереди сдвоенные и самоориентирующиеся.

Интересные факты

  • Во время создания конструкции тяжелого вертолета Ми-6 с общей взлетной массой более 40 т даже тяжелые зарубежные аналоги того времени имели граничную взлетную массу до 15 т.
  • На Ми-6 впервые в Советском Союзе предусматривалась перевозка груза с внешней стороны фюзеляжа.
  • Ми-6 стал первым в СССР вертолетом с газотурбинным двигателем.
  • В общей сложности Ми-6 побил 16 мировых рекордов.
  • Данной модели удалось в 1961 г преодолеть порог скорости в 300 км/час, который считался недоступным для вертолетов того времени.
  • Принимал участие в ходе ликвидации катастрофы на ЧАЭС в 1986 г., где его часто путали с Ми-26, который тоже участвовал в операции. В нынешнее время много экземпляров находится в разрушенном виде на площадках радиоактивной техники, поскольку дальнейшая их эксплуатация небезопасна. Одна из таких находится в районе села Рассоха (Киевская обл.).
  • 12.10.2012 в музее авиации г. Москва, на Ходынском поле, группою вандалов был распилен вертолет Ми-6 на маленькие части.

Аварии и катастрофы

3.01.1984 – катастрофа Ми-6 в Новоаганске. Вертолет совершал перевозку груза и пассажиров в ходе нефтеразведочной экспедиции. При взлете не смог набрать достаточную высоту и врезался в землю, после чего перевернулся на левый бок и сгорел. З8 из 75 пассажиров погибли, экипажу в числе 5 человек удалось выжить. Наиболее вероятной причиной катастрофы считают перебор груза. Данная модификация при полной наполненности грузом может взять на борт не более 60 пассажиров, а их было 75.

11.12.1990 – авиакатастрофа под городом Корбин ( Брестская обл., респ. Беларусь). Выполняя посадку в тяжелых метеоусловиях, экипаж не справился с управлением, в результате чего был достигнут критический угол тангажа. Вертолет упал на землю и загорелся. Командир экипажа и его помощник скончались на месте катастрофы. Штурман и бортовой механик, получив огромные площади телесных ожогов, были перевезены в Корбинскую горбольницу, где спустя пару дней тоже скончались.

Вертолет Ми-6. Галерея.

Особенности конструкции

Компоновка машины была продиктована применением газотурбинного двигателя. Для сохранения центровки их расположили спереди над большой кабиной. За ними находился главный редуктор, над которым разместили огромный пятилопастный ротор диаметром в 35 метров.

Создание такой необычной конструкции было огромным достижением того времени. Длинные лопасти были сконструированы по новой схеме. Они состояли из цельтрубчатого лонжерона из стали, на них нанизывались отдельные секции. Это помогало избежать излишних деформаций при нагрузках в полете.

Однако в то время цельных труб необходимой длины в производстве не нашлось, их не позволяла готовить ограниченная длина прокатных станов, и первые лонжероны для нового винтокрылого гиганта пришлось составлять из трех отдельных секций.

5 июля 1957 года заводской летчик-испытатель Рафаил Капрэлян впервые оторвал гигантский вертолет от земли. В октябре Ми-6 установил сразу два мировых рекорда грузоподъемности, улетев на высоту в 2 километра с грузом в 12 тонн. Максимальный взлетный вес шестерки к тому времени составлял 46 тонн.

Для стабилизации на второй опытной машине установили управляемое в полете крыло. На крейсерских режимах полета оно разгружало несущий ротор и позволяло уменьшить его амортизацию.

В августе 1958 года обе опытные машины удивили зрителей на авиапараде в Тушино. А спустя год вертолет запустили в серийное производство. Позднее он без особых трудностей прошел все стадии заводских и государственных испытаний и был принят на вооружение в ВВС СССР.

К концу 1962 года у Ми-6 на счету уже было 15 мировых рекордов в скорости и грузоподъемности. Впервые в мире он поднял в небо 20-тонный груз и преодолел рубеж в скорости для вертолетной техники в 300 км/ч. Военные получили многофункциональный и надежный воздушный транспорт.

Вместимость салона впечатляла. Его створки, позаимствованные у Ми-4, позволяли удобно фрахтовать боевую технику и десантировать живую силу. Он перевозил пусковые установки, бронетранспортеры, артиллерийские орудия и другое оборудование. На внешней подвеске транспортировали самолеты и другую негабаритную технику массой до 8 тонн. ТТХ тяжелого военно-транспортного вертолета Ми-6:

  • диаметр главного ротора – 36 м;
  • длина – 33,2 м;
  • максимальная взлетная масса – 41,7 т;
  • силовая установка – 2 ГТД Д-25 В мощностью 5900 л/с каждый;
  • максимальная скорость – 250 км/ч;
  • практическая дальность – 500 км;
  • расход топлива – 3100 кг/час;
  • экипаж – 5 человек;
  • грузоподъемность вертолетов Ми-6 – 61 солдат, 12 тонн техники и вооружений, 8 тонн на внешней подвеске.

С 1959 по 1980 годы было произведено 860 гигантов, которые совершали ежедневные подвиги в мирной жизни, перемещая сложные многотонные грузы на стройках, и в локальных военных конфликтах в Афганистане и Чечне.

Статистика катастроф вертолетов Ми-6 не произведена, известно о некоторых фактах крушения грузовых машин в 1985 году в Хабаровском крае и в 1992 году в Алтайском крае. Последний вылет военно-транспортного вертолета состоялся в 2002 году, во время второй чеченской кампании. При этом вертолет уже был снят с вооружения еще в начале 90-х годов. На смену «шестерке» пришел Ми-26.

https://youtube.com/watch?v=c2PpxzvMcbE
