Технические характеристики самолета Ту-22М3

Тактико-технические характеристики

  • Длина самолёта – 42,46 м
  • Высота – 11,05 м
  • Размах полностью выпущенного крыла – 34,3 м
  • Размах сложенного крыла – 23,4 м
  • Бомбоотсек: ширина – 1,8 м; длина – 7 м
  • Максимальный взлётный вес – 124 т
  • Боевая нагрузка – 21 т
  • Запас топлива – 53,5 т
  • Силовая установка – 2 Х ТРДДФ НК-25
  • Максимальная тяга на форсаже – 25000 кгс
  • Максимальная скорость на высоте – 2300 км/ч
  • Максимальная скорость у земли – 1050 км/ч
  • Крейсерская скорость – 900 км/ч
  • Длина взлётной дистанции – 2100 м
  • Длина посадочной дистанции – 1300 м
  • Скорость на взлёте – 370 км/ч
  • Вооружение – три ракеты Х-22 или 21 тонна бомб, половина из которых размещена на подкрыльевых пилонах, остальные внутри бомбоотсека. В фюзеляже вместо бомб допускается размещение вращающейся установки для шести ракет Х-15. В хвосте концевой части фюзеляжа под килем расположена дистанционно управляемая спаренная пушка ГШ-23

Ту-22

«Расширение боевого потенциала»

Модернизация Ту-22М3М предусматривает проведение капитально-восстановительного ремонта, в ходе которого работники КАЗ снимают двигатели, оборудование, демонтируют проводку. Затем проводятся мероприятия по укреплению планера самолёта, устанавливаются новые агрегаты и аппаратура. По факту заводской цех покидает практически новая машина.

В беседе с RT основатель портала Military Russia Дмитрий Корнев заявил, что модернизация Ту-22М3М обусловлена множеством факторов, в частности экономических. Стоимость авиатехники нового поколения и средств поражения в мире значительно возросла. По этой причине ведущие державы активно модернизируют уже стоящие на вооружении машины.

Также по теме


«Наращивать скорость»: зачем Минобороны планирует оснастить Су-57 перспективной противокорабельной ракетой

Истребители пятого поколения Су-57 получат на вооружение перспективную противокорабельную ракету, рассказал замминистра обороны России…

Корнев считает, что «новый самолёт — это всегда очень дорогое удовольствие с негарантированным положительным результатом».

«Не совсем удачный опыт США — яркое тому подтверждение, например разработка истребителей F-35. Поэтому решение о модернизации парка Ту-22М3М можно назвать рациональным. Бомбардировщик зарекомендовал себя с самой лучшей стороны. Капитально-восстановительный ремонт позволит продлить ресурс планера, а установка новой аппаратуры — обеспечить применение новейшего оружия», — пояснил эксперт.

В материалах ПАО «Туполев» говорится, что Ту-22М3М оснащён современным комплексом цифрового бортового радиоэлектронного оборудования (БРЭО) на отечественной элементной базе. Он позволяет автоматизировать управление самолётом, упростить процесс навигации и применения оружия.

В частности, бомбардировщик оборудован новыми средствами защиты от ракет, информационно-управляющей системой, прицельно-навигационным комплексом СВП-24, комплексом радиоэлектронной борьбы и радиолокационной станцией. Кроме того, на самолёте установлены усовершенствованные двухконтурные двигатели НК-25.

«Замена 80% БРЭО позволила повысить точность навигации и уровень автоматизации управления самолётом, упростить его техническое обслуживание и предполётную подготовку… Результатом проведённых работ стало значительное расширение боевого потенциала авиационного комплекса», — сообщается на сайте ПАО «Туполев».

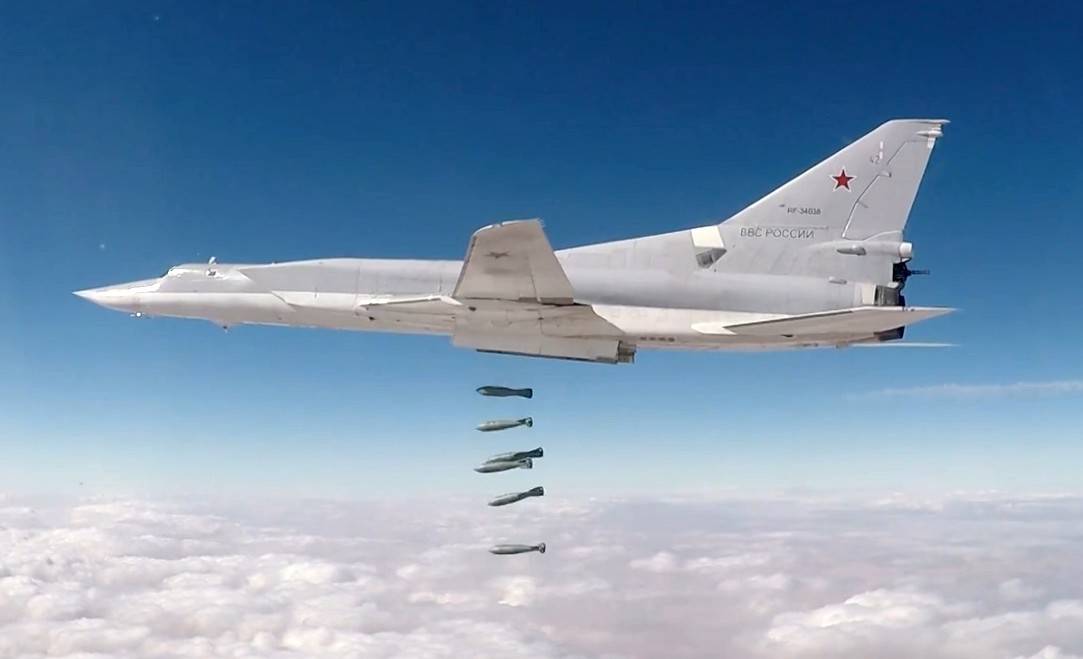

  • Бомбардировщик Ту-22М3 наносит удар по объектам террористов в провинции Дейр эз-Зор в Сирии
  • РИА Новости

Экипаж Ту-22М3М остался прежним. Машиной управляют четыре человека: командир корабля, второй пилот, штурман-навигатор и штурман-оператор, который осуществляет пуски бомб и ракет. Однако пилотирование бомбардировщика, как утверждает разработчик, стало более удобным и простым.

Важной особенностью самолёта является унификация БРЭО с Ту-160. На обеих машинах установлены практически одни и те же системы, что позволяет сэкономить средства на модернизацию

Кроме того, экипаж Ту-22М3М сможет управлять «Белым лебедем» — и наоборот.

Корнев отметил, что внешне Ту-22М3М ничем не отличается от предшественника, небольшие изменения были внесены только в конструкцию носового обтекателя. Однако, как отметил эксперт, модернизированный бомбардировщик значительно превосходит советскую машину по боевым и эксплуатационным характеристикам.

«Внешность, как говорится, обманчива. К тому же альтернативы Ту-22М3М нет. Он занимает уникальную нишу между стратегической и оперативно-тактической авиацией. А после модернизации самолёт сможет выполнять задачи стратегов, усилив потенциал воздушного компонента ядерной триады России», — сказал Корнев.

Юрий Кнутов, в свою очередь, отмечает, что в ближайшие годы будет расширена география применения Ту-22М3М благодаря программе Минобороны по совершенствованию аэродромов и военных баз. Так, в ноябре 2018 года военные инженеры завершили строительство новой взлётно-посадочной полосы длиной 3450 м на аэродромном комплексе Бельбек в Крыму.

Гиперзвуковая эпоха

Передача борта для наземных испытаний знаменует собой новый этап развития ВКС России, уверены эксперты. По словам генерального директора ПАО «Туполев» Александра Конюхова, с 2019 года все ракетоносцы Ту-22М3, принятые в состав ВКС РФ, пройдут глубокую модернизацию. Новая версия машины будет заметно отличаться от своих предшественников. Помимо прицельного и навигационного оборудования, систем безопасности и авионики, в арсенале «убийцы авианосцев» появятся уникальные крылатые ракеты сверхдальнего радиуса действия.

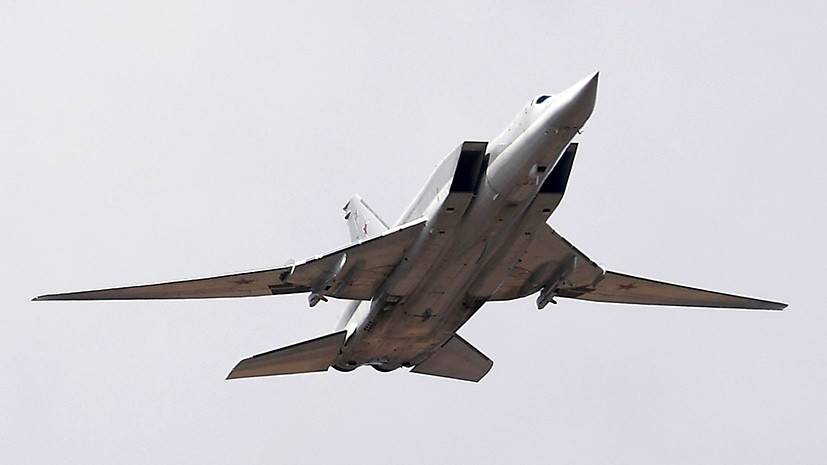

  • Дальний ракетоносец-бомбардировщик Ту-22М3

Один из снарядов уже успели изучить зарубежные эксперты. Речь идёт о новой крылатой ракете среднего радиуса действия Х-50, разработанной коллективом ОКБ «Радуга». Её характеристики, по данным Jane’s Missiles & Rockets, позволяют поражать цели на дальностях в 1,5 тыс. км.

Одной из ключевых особенностей Х-50, обеспечивающей минимальное круговое вероятное отклонение (КВО), стала передовая система наведения и коррекции, конструктивно схожая с аналогичной системой для крылатых ракет большой дальности Х-101/102.

В арсенал средств поражения Ту-22М3М вошли также ракеты Х-32, предназначенные для поражения целей на дальностях от 700 до 1000 км, и уникальные аэробаллистические ракеты гиперзвукового комплекса Х-47М2 «Кинжал». При этом Ту-22М3М смогут действовать как в одиночку, так и совершать групповые пуски гиперзвуковых ракет с привлечением к атаке истребителей МиГ-31 — ещё одного типа самолётов — носителей гиперзвукового оружия.

Эксперты отмечают, что в самое ближайшее время российские ВКС получат единственный в своём роде мультизадачный бомбардировщик-ракетоносец, способный решать сразу несколько боевых задач.

«Итогом работ по модернизации ракетоносцев этого типа стал крайне полезный самолёт, который в зависимости от обстановки может и слетать на Ближний Восток, и охотиться за кораблями вероятного противника, и поражать стратегические объекты на любом из театров военных действий. Любое из направлений благодаря Ту-22М3М и новым средствам поражения теперь снова доступно», — отметил в интервью RT военный эксперт Василий Кашин.

История создания

В 1958 году первый полёт совершил дальний сверхзвуковой бомбардировщик Ту-22, предназначенный для замены дозвуковых самолётов Ту-16. Однако «двадцать второй», в отличие от очень удачного «шестнадцатого», оказался не лучшим самолётом КБ Туполева. Он имел множество конструктивных просчётов, отличался сложностью в эксплуатации и высокой аварийностью. Кроме того, техзаданию он удовлетворял не вполне. А в начале 60-х годв ещё и стало ясно, что развитие ракет ПВО вынуждает тяжёлые бомбардировщики осваивать и полёты на малых высотах.

Уже в 1965 году КБ в инициативном порядке начало разрабатывать Ту-22М – глубокую модернизацию бомбардировщика с крылом изменяемой стреловидности. Однако вскоре проект начал отдаляться от прообраза. Выявленные эксплуатационные недостатки «двадцать второго» пришлось устранить, в результате конструкцию и компоновку Ту-22М переработали. Затем ЦАГИ порекомендовало конструкторам отказаться от моторов над фюзеляжем.

В итоге, когда в 1967 году Совет министров официально «дал добро» на создание бомбардировщика, Ту-22М лишился даже внешнего сходства с изначальным проектом Ту-22. Первый прототип построили к лету 1969 года. Его полёты оказались не очень удачными. После первого же взлёта отказала механизация крыла, а при испытаниях заглохли, и долгое время не запускались оба двигателя.

Первая партия Ту-22М в войска не поступила – оказалось, что летает он даже хуже старого Ту-22. Однако самолёты использовались для подготовки лётчиков.

Катастрофы на Ту-22

До 1992 года свыше семидесяти самолётов Ту-22 и его модификаций потерпели катастрофы по причинам, не связанным с боевыми действиями.

21.06.1958
разбился на аэродроме в г. Раменское самый первый экземпляр опытного самолёта

При посадке отказала передняя стойка шасси. 21 декабря 1959 года при выводе на сверхзвуковую скорость из-за флаттера руля высоты произошло разрушение стабилизатора. В процессе неуправляемого пикирования удалось катапультироваться бортрадисту. Командир и штурман экипажа погибли.

Причинами катастроф Ту-22 за годы эксплуатации в строевых частях и испытательных центрах ВВС СССР становились:

  • отказ двигателя;
  • флаттер при выходе самолёта на закритические режимы;
  • отказ систем управления;
  • отказ шасси;
  • нарушение экипажами самолётов правил полёта и техники безопасности.

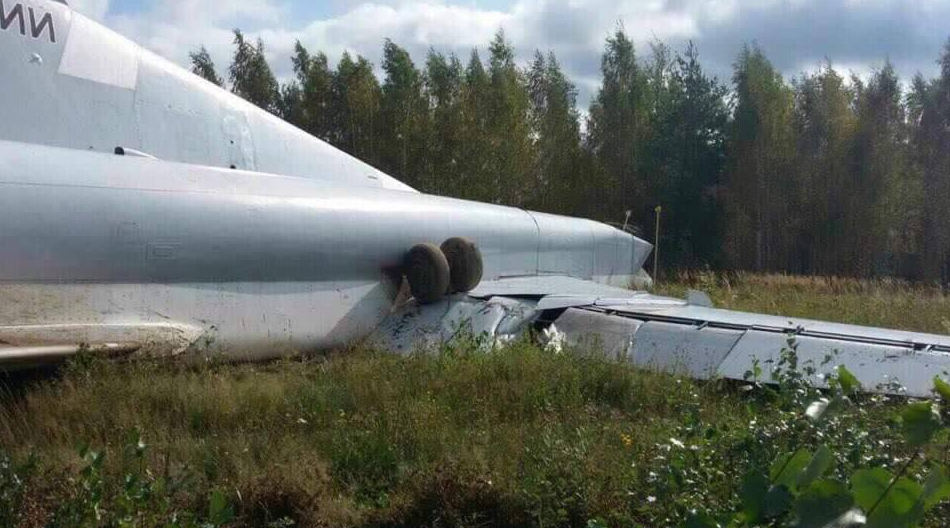

Катастрофа Ту-22М3 на учениях Запад-2017

Из 157 построенных самолётов Ту-22М и его модификаций по различным причинам небоевого характера произошли катастрофы 22 машин. Один самолёт потерпел катастрофу, выполняя полёт в ходе боевых действий в Южной Осетии: 10 августа 2008 года он был сбит залпом грузинского зенитно-ракетного комплекса «Бук-М1».

Модификации Ту-22М

Модификации Ту-22МОтличительные особенности
Ту-22М1Ту-22М1 начали разрабатывать в 1970 году.  Масса планера снижена на 3 тонны. Полностью конструктивно переработаны форма планера, воздухозаборники. Двигатели расположили в гондолах по обеим сторонам фюзеляжа. Самолёт оборудовали крылом изменяемой стреловидности с совершенно новой геометрией.

М1 стал первой модификацией, на которую установили систему управления АБСУ-145 с электродистанционным каналом крена.

Модифицировано основное вооружение — ракета Х22.

Двигатель — НК-144. Количество построенных самолётов — 5. Использовались в испытаниях для доводки систем и конструктивных узлов. Серийно не строились

Ту-22М2Планировалась постройка модификации М3 с силовой установкой НК-23. Но в серию самолёт пошел с двигателями НК-144-2 (форсажная тяга 20000 даН).

Самолёт оборудовали структурированной системой управления:

  • навигационный комплекс НК-45 (БЦВМ «Орбита-10ТС-45»);
  • АБСУ-145М.
  • РЛС ПНА с двухканальным панорамным прицелом;
  • телеоптический бомбардировочный прицел ОПБ-15Т с восьмикратным увеличением.
  • телевизионный прицел для стрелкового вооружения ТП-1КМ.
  • станция РЭБ «Сирень»

Принят на вооружение летом 1976 года. Серийно строился до 1983 года (211 единиц).

Недостатки модификации — несогласованность бортовых систем аппаратуры. Доработки серийных самолётов проводились прямо в военных гарнизонах

Ту-22М3В модификацию М3, которая строилась с 1974 года внесён ряд существенных изменений:

  • заменена силовая установка (два НК-25).
  • модернизировано практически всё бортовое оборудование системы управления.
  • улучшены аэродинамические качества планера.
  • за счёт изменения некоторых конструктивных элементов снижена масса пустого самолёта.

Воздухозаборники расположили аналогично конструкции МиГ-25 — под углом к фюзеляжу.

Самолёт оборудован новой системой электроснабжения.

Изменена конструкция штанги топливозаправки.

Серийно производился до 1993 года

Ту-22М3РРазведывательный вариант Ту-22М3. Основные задачи — целеуказание и постановка помех средствам ПВО противника. Выпускался с 1985 года. Общее количество построенных и переоборудованных по проекту самолётов — 12 единиц
Ту-22М4С 1984 года разрабатывался вариант с установкой двигателей НК-32. Переоборудованию подверглись БРЭО (новая РЛС «Обзор») и бортовые средства поражения (ракеты Х-32 и Х-15, УПАБ-1500). В 1990 году работы по доводке модификации остановлены
Ту-22М3МПоследняя актуальная модификация Ту-22М. До 2020 года коллектив Казанского авиапредприятия должен провести модернизацию авиапарка из 30 машин. Самолёт модифицируется под ракету класса «воздух-поверхность» Х-32 с защищённой от внешних помех головкой самонаведения. Изменения систем и узлов проекта М4 подвергнутся минимальным изменениям:

  • новая система управления оружием;
  • улучшение бортовой системы электроснабжения;
  • применение нового комплекса управления прицельно-вычислительной системой СВП-24-22 «Гефест»

Новейшая модификация знаменитого бомбардировщика — Ту-22М3М

На любых направлениях

Ту-22М3М стал знаковой машиной, восстановившей баланс сил между Россией и США, отмечают эксперты. На новом бомбардировщике заменили почти 80% всей электроники, а за управлением процессом предполётной подготовки и управлением всеми системами в полёте отвечает высокопроизводительный электронно-вычислительный комплекс.

Командующий дальней авиацией РФ генерал-лейтенант Сергей Кобылаш, выступая на церемонии выкатки, отметил, что машина обладает искусственным интеллектом, а её боевые возможности впечатляют и превосходят все существующие зарубежные аналоги. Значительно возросла и дальность полёта — по некоторым данным, оптимизация бортовых систем и силовой установки позволяет каждому самолёту пролетать расстояние до 6 тыс. км. Военные эксперты отмечают, что такие показатели позволяют применять Ту-22М3М на любых направлениях.

В рамках первого и второго этапа Государственной программы перевооружения и развития российской армии и флота (ГПВ—2020/2027) ракетоносцы Ту-22М3 планомерно доводились до уровня перспективных многофункциональных боевых машин. Исключительно ракетный вариант из дальнего бомбардировщика делать не стали — помимо совершенствования ракетного вооружения, военные поручили ведущим российским оборонным предприятиям повысить точность и качество площадного бомбометания обычными авиационными бомбами. В результате на Ту-22М3 была установлена уникальная вычислительная подсистема СВП-24 «Гефест», которая позволяет определять место для идеального сброса бомб с точностью попадания по цели до нескольких метров.

Красив, вооружен и опасен

А теперь поговорим о модификации Ту-22М3М, принятой на вооружение ВКС России в июле 2014 года. Она характеризуется обновленными средствами связи и улучшенной авионикой, но наиболее революционные изменения претерпело БРЭО. Модернизированный Ту-22М3М получил специализированную цифровую вычислительную подсистему СВП-24-22, разработанную и производимую ЗАО «Гефест и Т» в подмосковном Жуковском. Ее уникальность не только в способности наведения самолета на цель с возможностью перенацеливания в процессе полета, но и в способности обеспечить групповую атаку объекта самолетами Ту-22М3М с нескольких направлений. Использование принципиально новой элементной базы в бортовом радиоэлектронном оборудовании значительно расширяет номенклатуру применяемого вооружения, включая и современное высокоточное оружие. Кроме того, глубокая модернизация решает еще одну достаточно важную для современной авиации проблему – обязательное выполнение капремонта в сочетании с продлением эксплуатационного ресурса авиационной техники до сорока лет.

Самым броским при визуальном анализе модифицированного бомбардировщика конструктивным изменением является возвращение штанги топливоприемника для дозаправки в полете. Это устройство присутствовало на ранних модификациях Ту-22М и было удалено при исполнении Договора ОСВ-2 от 18 июня 1979 года. Возможность дозаправки топливом в разы увеличит боевой радиус полета бомбардировщика, который сегодня не превышает 2–2,5 тысячи километров.

На этом отличия не заканчиваются. Вместо кормовой артиллерийской установки ГШ-23Л смонтирован обтекатель с радиоэлектронным оборудованием. Такая трансформация олицетворяет изменение концепции самообороны стратегического бомбардировщика, предусматривающей замену оружия на эффективные средства радиолокационного противодействия.

Как уже отмечалось, самые революционные изменения на Ту-22М3 претерпела именно авионика. Производителем заявлена замена порядка 80 процентов систем. Новые приборы включены в системы связи, навигации и управления вооружением. Мало того, БРЭО Ту-22М3М в определенной степени унифицирован радиоэлектронным оборудованием перспективного стратегического бомбардировщика Ту-160М2, что упрощает их совместное боевое применение.

Уже упомянутая система СВП-24-22 «Гефест» обеспечивает эффективную обработку поступающей на борт информации и выдачу данных на применение неуправляемого вооружения.

Модернизированный Ту-22М3М сохранит абсолютную совместимость с арсеналом вооружений базовой версии, остающихся в эксплуатации. Следовательно, основной ракетой стратега останется Х-22 или ее модернизированный вариант. Есть информация о возможном применении стратегических крылатых ракет Х-555 и радиолокационно-малозаметных ракет класса «воздух-поверхность» Х-101 (Х-102 с термоядерной БЧ). Непроверенные источники сообщают о способности Ту-22М3М нести гиперзвуковые ракеты 9-А-7660 «Кинжал». Очевидно, что столь широкая номенклатура используемого модернизированной версией стратегического бомбардировщика-ракетоносца вооружения существенно расширяет перечень решаемых боевых задач и увеличивает эффективность его боевого применения.

Минусы конструкции Ту-22

В процессе эксплуатации был выявлен ряд недостатков самолета. На сверхскоростных режимах полета из-за воздушных колебаний и неудачного расположения моторов над хвостовым оперением машина становилась тяжело управляемой. Реверсный эффект элеронов вызвал необходимость ограничить максимальную скорость самолета до 1,4 М. Нагрев обшивки и деформация конструкции вызывали самопроизвольный сдвиг тяг управления, что порождало сильные разворачивающие и кренящие моменты.

Самолет становился неустойчивым в управлении и просто поддавался продольной раскачке. Чтобы устранить вышеперечисленные недостатки, установили автомат продольной устойчивости АУ-105А, демпферы тангажа ДТ-105А, автомат дополнительных усилий АДУ-105А. Неудобства для экипажа составляли высокая посадочная скорость самолета, катапультируемые вниз кресла и плохой обзор с рабочего места.

Моторы ВД-7М тоже не были доскональными. Позже их заменили более надежными и мощными ТРДФ РД-7М2, проводилась постоянная модернизация экземпляров, находящихся в эксплуатации.

Каждый день эксплуатировать данный самолет было весьма проблематично. Предварительная подготовка отнимала целый день, предполетная – до 3,5 часов. Из-за размещения двигателей на большой высоте затруднялся доступ к ним для проведения техобслуживания.

Во время ремонта или обслуживания Ту-22 специалисты должны были иметь мощную защиту органов слуха из-за раздававшегося широкополосного сильного грохота силовых установок.

Слабые показатели надежности и недоведенность некоторых важнейших систем в состояние безопасного использования привели к череде крушений самолетов этой серии. Ошибки и конструктивные просчеты постоянно исправлялись путем доработок персоналом ОКБ и советской промышленностью. До нормального состояния, позволяющего безопасное применение, самолет Ту-22 был доведен лишь в середине 80-х годов. Наиболее проблемным стал ракетоносец Ту-22К.

Модификации

Всего самолетов Ту-22М различных модификаций на вооружении ВВС СССР насчитывалось около 500. На экспорт эти самолеты не поставлялись, хотя такая возможность несколько раз обсуждалась. В ВКС России в настоящий момент служит меньше самолетов, часть находится на консервации, но тех, которые в строю, нам точно хватит для выполнения всех поставленных задач. Операция ВКС России в Сирии это очень ясно показала.

В настоящее время планируется модернизировать на авиационном заводе самолеты Ту-22М-3. Задачей является продление ресурса планера, а также выполнения комплекса работ по наступательному вооружению самолета. Модификация Ту-22М-3М сможет применять новые высокоточные крылатые ракеты класса «воздух-поверхность»с большой дальностью полета, также предполагается улучшить характеристики бортовой РЛС по дальности, разрешающей способности и помехозащищенности, и установить новую систему управления ракетным оружием. На самолете Ту-22М-3М будет сохранена возможность применения всей номенклатуры боеприпасов Ту-22М-3.

По сообщениям прессы, завершается модернизация аэродрома Бельбек в Крыму, и обновленный аэродром может в случае необходимости стать местом базирования стратегических ракетоносцев и дальних бомбардировщиков Ту-22М-3, так как является одной из самых южных точек базирования российских ВКС.

Интересные факты

  • В годы «холодной войны» авианосные корабли стран НАТО больше всего боялись атак Ту-22, недаром их прозвали «убийцами авианосцев».
  • В ходе военных действий в Афганистане Ту-22М3 ограниченно использовались в самом конце войны при выводе войск.
  • На территории Чечни Ту-22М3 участвовал в отдельных операциях для более точной наводки штурмовиков на цель с помощью ОСАБ.

Ту-22

  • В грузино-осетинском конфликте 2008 года Ту-22М3 уничтожали живую силу и наносили бомбовые удары по складам и аэродромам, располагавшимся в Кодорском ущелье.
  • После того, когда в ходе этой войны был сбит в одной из операций Ту-22М3, командование решило больше не применять эти самолёты.
  • В ноябре 2020 года четырнадцать Ту-22М3 приняли участие в боевых действиях российских ВКС в воздушном пространстве Сирии.
  • Ту-22М3 принял участие в съёмках фильма «Особенности национальной охоты», а в фильме «Все страхи мира» есть сюжет атаки этого самолёта на авианосец.

Ту-22

Устройство Ту-22

Самолет Ту-22 построен по нормальной аэродинамической схеме со среднерасположенным крылом высокой стреловидности. Крыло имеет кессонную конструкцию.

Фюзеляж – полумонокок, разделенный на пять отсеков. В носовой части находится РЛС, прикрытая радиопрозрачным колпаком. Дальше расположена кабина пилотов с приборами и органами управления. Вход в кабину осуществляется через нижние люки, через которые происходит и аварийная эвакуация экипажа. В третьем отсеке находится ниша для передней стойки шасси, а также топливные баки и некоторые виды оборудования.

Четвертый отсек – бомбовый, также здесь размещены два топливных бака. Пятый отсек – хвостовой, к нему прикрепляется хвостовое оперение и двигатели.

Хвостовое оперение – однокилевое. Двигатели находятся в двух мотогондолах. Силовая установка состоит из двух двигателей ТРД РД-7М, на поздних машинах они были заменены на более надёжные РД-7М2 с более высокими техническими характеристиками.

Шасси – трехопорное, состоит из передней стойки с двумя тормозными колесами и двух главных стоек, каждая из которых имеет по четыре тормозных колеса. Есть также и хвостовая опора. Ту-22 оснащен тормозным парашютом, контейнер которого расположен в хвостовой части самолета.

Ту-22 имеет три независимых гидравлических системы, одна из которых является аварийной.

Есть кондиционирование кабины экипажа, обогрев бомбового отсека и герметизация входных люков. Система спасения оборудована катапультными креслами, которые сбрасываются вниз и оснащены системами жизнеобеспечения и аварийными запасами. При посадке в кабину кресла опускаются вниз, а затем вместе с пилотами с помощью специального механизма поднимаются наверх. Минимальная высота, на которой экипаж мог катапультироваться, составляла 350 метров.

Самолет Ту-22 был оснащен весьма совершенным для своего времени комплексом радиоэлектронного оборудования.

Боевая нагрузка — до 9000 килограмм. В бомбовом отсеке могут быть установлены как ракеты, так и бомбы. Для защиты задней полусферы на самолете имеется пушечная установка ДК-20 с пушкой Р-23 (262П), с дистанционным управлением.

Ту-22К мог нести одну крылатую ракету Х-22 «Буря» или 13 бомб свободного падения.

Вооружение

Ракетное вооружение самолета Ту-22М3 состоит из одной (под фюзеляжем в полуутопленном положении), двух (под крылом) или трех (перегрузочный вариант) УР Х-22МА, предназначенных для поражения крупных морских и радиолокационно-контрастных наземных целей на дальностях 140-500 км. Стартовая масса ракеты 5900 кг, длина 11,3 м, максимальная скорость соответствует М=3.

Вооружение бомбардировщика дополнено гиперзвуковыми (М=5) аэробаллистическими ракетами малой дальности Х-15, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаются в фюзеляже на многопозиционной барабанной ПУ, еще четыре ракеты подвешиваются на внешних узлах под крылом и фюзеляжем.

Бомбовое вооружение, состоящее из обычных и ядерных свободнопадающих бомб общей массой до 24.000 кг, располагается в фюзеляже (до 12000 кг) и на четырех узлах внешней подвески на девяти замковых балочных держателях МБДЗ-У9-502 (типовые варианты бомбовой нагрузки — 69 ФАБ-250 или восемь ФАБ-1500). В перспективе возможно вооружение самолета Ту-22М3 высокоточными корректируемыми бомбами, а также новыми КР для поражения наземных и морских целей.

Модификации Ту-22

Самолет выпускался в различных модификациях: бомбардировщик Ту-22А и Ту-22Б, разведчик Ту-22Р, ракетоносец Ту-22К, постановщик помех Ту-22П и учебно-тренировочный Ту-22У. Большая часть из выше представленных имела в наличии систему дозаправки топливом по схеме «шланг-конус».

Разведывательный вариант самолета Ту-22Р, Ту-22РМ осуществлял видовую, радиотехническую и радиоэлектронную разведку. Также они могли проводить аэрофотосъемку в прифронтовой зоне и оперативной области противника, чему способствовала установка трех бортовых фотоаппаратов.

Помимо разведчика, создан специальный учебный вариант Ту-22У для обучения летчиков техники пилотирования и самолетовождения.

Модификация Ту-22П предназначена для создания пассивных и активных помех в сантиметровом, дециметровом и метровом диапазоне. Новая, более мощная РЛС, которая была установлена на Ту-22П, позволяла отслеживать воздушные цели и направлять на них истребителей, а также была связана с наземными средствами ПВО.

Ту-22 стал наиболее аварийным самолетом Советской Армии: до 1975 г. было разбито 20% авиапарка, то есть около 70 машин.

Окончательно самолет сняли с вооружения ВМФ и ВВС России в 90-е годы.

История конструирования Ту-22М3

Ту-22М3 был одной из дальнейших модификаций в линейке Ту-22 М. Создание новых самолетов было продиктовано необходимостью появления в военной авиации более легких, скоростных и многофункциональных бомбардировщиков. Изменения должны были коснуться конструкции крыльев, двигателей и систем атаки и обороны.

В начале 1974 года было принято решение о создании Ту-22М3. В новом ракетоносителе планировалось внедрить современные двигатели, снизить взлетную массу, усовершенствовать бортовую систему и сконструировать новую прицельную систему. Машина получила ряд преобразований:

  1. Новые двигатели под электронным управлением.
  2. Воздухозаборники отделились от крыльев, что позволило увеличить скорость полета.
  3. Полностью обновленная система электроснабжения.
  4. Новые элементы бортового комплекса обороны.
  5. Общая реконструкция корпуса и частей самолета.

С 1977 началось производство Ту-22М3. В последующие два года после набора испытаний модель полностью замещает предыдущую версию Ту-22М2. Окончательная версия готового авианосца была принята в конце 1980-х годов. В 1993 производство техники этой серии завершилось. Последний экземпляр вследствие неспособности заказчика произвести оплату был превращен в памятник. Всего за годы существования модели из-под конвейера вышло 268 единиц техники под этим названием.

Часть самолетов (70 машин) находилась под контролем ВВС России. Еще более 80 принадлежало ВМФ, который в 2011 году передал имеющиеся в исправном состоянии бомбардировщики в распоряжение Военно-воздушных Сил Российской Федерации.

В настоящее время существуют проекты по использованию и развитию данной модели. Разрабатываются дальнейшие модификации, в том числе экспортные вариации. В планах внедрения находится амбициозный проект по использованию Ту-22М3 для запуска небольших спутников прямо на орбиту. Это значительно повысит экономическую эффективность внедрения малых спутников на орбиту, снизив ее стоимость на 20-30%.

Самолет Ту-22 «Шило» — история создания

Про Ту 22 Википедия пишет, что разработка проекта тяжёлого бомбардировщика Ту-22 была начата в 1955 году в КБ, которым руководил выдающийся советский авиаконструктор А.Н.Туполев. Самолёт должен был заменить устаревший бомбардировщик Ту-16 и в будущем составить костяк советской дальней авиации.

1957 — изготовлен планер прототипа будущего самолёта — изделия «105». Параллельно начаты работы по проектированию второй единицы — «105А». При проектировании впервые применено аэродинамическое «правило площадей». Впоследствии именно модель «105А» будет доводиться как Ту-22.

1958 — после установки двигателей на планер модели «105» начаты её статические испытания.

21.06.1958 — первый полёт опытного экземпляра самолёта «105 (командир экипажа — Ю.Т.Алаев).

1962 — до окончания государственных испытаний самолёт Ту-22 начал поступать в строевые части бомбардировочной авиации.

1965 — КБ А.Н.Туполева приступает к глубокой модернизации самолёта Ту-22К с целью разработки нового тяжёлого бомбардировщика.

1967 — принято решение отказаться от модернизации Ту-22К и разрабатывать новый вариант проекта — «106Б». В дальнейшем он получил маркировку Ту-22М.

1970 — начаты проектные работы по модернизации самолёта. Модификации получили маркировку Ту-22М1 и Ту-22М2.

1974 — самолёт перепроектируется под новые двигатели и получает маркировку Ту-22М3.

1977 — первый полёт нового дальнего бомбардировщика Ту-22М3.

1993 — выпуск модификации М3 на Казанском авиазаводе прекращён.

В настоящее время принято решение о проведении глубокой модернизации тридцати бортов М2 и М3до модификации М3М. Программа рассчитана до 2020 года. Планируется продлить лётный ресурс машин до сорока лет.

Знаменитый советский самолёт Ту-22М

Ту-22 — самолёт с нелёгкой судьбой. Прозванный лётчиками за свой облик «шилом», он очень непросто завоёвывал место в парке машин дальней авиации ВВС СССР. Коллектив конструкторов КБ Андрея Туполева не смог достичь скорости и дальности полёта, заявленных в техническом задании.

Практически сразу после поступления первых машин в строевые авиачасти, начались тяжёлые катастрофы.

311
построенных до 1974 года Ту-22 различных модификаций в тяжёлые авиационные происшествия попали свыше четверти — более 70 машин.

Лишь после того, как в войска стали поступать совершенно не похожие на первый самолёт машины под маркировкой Ту-22М, количество претензий уменьшилось. Тем не менее, известны случаи, когда военные лётчики категорически отказывались поднимать самолёты в воздух.

Для того чтобы стать командиром одной из модификаций, ракетоносца Ту-22К лётчик должен был иметь колоссальный опыт. Трудно было и тем, кто управлялся с самолётом на земле. Его предполётное техническое обслуживание продолжалось свыше трёх с половиной часов. В первую очередь — из-за крайне высоко и неудобно расположенных двигателей.

Тактико-технические характеристики Ту-22 и его модификаций:

Тип самолётаТу-22Ту-22М

Экипаж

3 человека (командир, штурман, бортоператор)4 чел. (командир, помощник командира, штурман-навигатор штурман-оператор
Длина наибольшая, м42,642,46
Высота, м10,0411,05
Размах крыльев, м:

стреловидность 20°

стреловидность 65°

23,646

34,28

23,30

Площадь крыла, кв.м:

стреловидность 20°

стреловидность 52°

стреловидность 65°



151,25



183,57

175,80

Масса, кг:

нормальная взлётная

максимальная взлётная

топлива



85 000

91 000

42 900



112 000

126 000

53 550

Практическая дальность, км6 150 6 800
Боевой радиус, кмдо 2 700до 2 410
Скорость Ту 22, км/ч:

крейсерская

максимальная



1000

1610



930

1050

Практический потолок, м13 30013 300
Разбег при взлёте, м2 7002 000 — 2 100
Пробег при посадке, м1 9001 200 – 1 300
Посадочная скорость Ту 22330 км/ч285-305 км/ч
Силовая установка:

тип двигателей

тяга, даН



2 х ТРДФ РД-7М2

16 500



2 х ТРДФ НК-25

25 000

Тяговооружённость, кгс/кг:

при нормальной взлётной массе

при максимальной взлётной массе



0,3585

н/д



0,45

0,40

Перегрузка:

эксплуатационная

предельная



2,0

н/д



2,2

2,5

Примечание: про самолеты Ту 22У и Ту 22К информации практически нет.

Основные ТТХ Ту-22М3

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
