АВИАЦИОННЫЙ ДВИГАТЕЛЬ

Оглавление

Устройство реактивного двигателя

С первого взгляда кажется устройство конструкции реактивной установки достаточно простым, однако характеристики использования топлива и его сгорания требуют применения высокопрочных материалов.

На рисунке 4 изображено устройство реактивного двигателя.

6dc7c05695c1342240cbdd10d27e4d6b.jpgРисунок 4 – Устройство реактивного двигателя

Из рисунка 4 видно, что на входе в аппарат установлен вентилятор всасывающий воздух в двигатель. Вентилятор состоит из мощных и объемных по размеру лопастей, которые, как правило, изготавливаются из титана. Далее вслед за вентилятором установлен многоступенчатый турбокомпрессор для подачи воздуха непосредственно в камеру, где происходит сгорание рабочего тела.

После воспламенения и сгорания поток реактивных газов направляется на рабочие лопатки турбоагрегата, чем и приводят его во вращение. На валу турбины горячей ступени имеется жесткая связь с компрессором, который вращается от работы турбины.

Отработанный газовый вихрь через сопла набирает реактивную скорость и покидает полость аппарата. Для предотвращения перегрева и расплавки на сопла подводится охлаждающий воздух от турбокомпрессора по специальным каналам в корпусе двигателя.

Фантастические путешествия

О полетах в космос человечество мечтало давно. Об этом свидетельствуют произведения писателей-фантастов, которые для достижения этой цели предлагали самые разнообразные средства. Например, герой рассказа французского писателя Эркюля Савиньена Сирано де Бержерака достиг Луны на железной повозке, над которой постоянно подбрасывался сильный магнит. До этой же планеты добрался и знаменитый Мюнхгаузен. Совершить путешествие ему помог гигантский стебель боба.


Реактивное движение использовалось в Китае еще в первом тысячелетии до нашей эры. Своеобразными ракетами для забавы при этом служили бамбуковые трубки, которые начинялись порохом. Кстати, проект первого на нашей планете автомобиля, созданный Ньютоном, был также с реактивным двигателем.

Реактивные двигатели

К реактивным относятся турбореактивные, турбореактивные двухконтурные, прямоточные и пульсирующие реактивные двигатели.

Турбореактивный двигатель (трд)


Этот тип двигателя является основным в реактивной авиации.

Сила тяги, необходимая для движения, создаётся путём преобразования внутренней энергии топлива в кинетическую энергию реактивной струи продуктов сгорания топлива.

В теплотехнике существует понятие «рабочее тело». Это какое-то условное тело, которое расширяется при нагревании и сжимается при охлаждении. Энергию рабочее тело получат при сжатии, а при расширении оно выполняет механическую работу, благодаря которой приводится в движение рабочий орган.

В турбореактивном авиационном двигателе рабочим телом является атмосферный воздух, который через входное устройство подаётся в компрессор, где и сжимается. Следующий этап – камера сгорания, где воздух нагревается и смешивается с продуктами сгорания керосина. Образовавшаяся газовоздушная смесь попадает на турбину, через рабочие лопатки вращает её, расширяется и теряет часть своей энергии. Эта энергия превращается в механическую энергию основного вала, расходуется на работу компрессора, а также на работу топливных и масляных насосов, привода электрогенераторов, которые вырабатывают электроэнергию для различных бортовых систем самолёта.

Но основная часть энергии газовоздушной смеси разгоняется в специальном сужающемся устройстве, которое называется реактивное сопло. За счёт реактивной струи появляется сила тяги двигателя.

На сверхзвуковых самолётах применяют турбореактивные двигатели с форсажной камерой. В них между турбиной и соплом установлена дополнительная камера, которая и называется форсажной. В этой камере сжигается дополнительное топливо, что вызывает увеличение тяги (форсаж) до 50 %. Но его расход в таких двигателях значительно выше, чем у обычных ТРД.

Турбореактивный двухконтурный двигатель (ТРДД)


1 – компрессор низкого давления; 2 – внутренний контур; 3 – выходной поток внутреннего контура; 4 – выходной поток внешнего контура.

Этот двигатель имеет два контура: внутренний и внешний. Его отличие от обычного турбореактивного заключается в том, что весь воздушный поток сначала попадает в компрессор низкого давления. Затем основная часть воздуха проходит по внутреннему контуру такой же путь, как и в обычном турбореактивном двигателе. То есть, попадает в другой компрессор, сжимается, нагревается, смешивается в камере сгорания с топливом и разгоняется в сопле для образования реактивной тяги. А вторая часть воздуха проходит напрямую по внешнему контуру поверх внутреннего контура, оставаясь холодной, и выбрасывается, не сгорая

Тем самым создаётся дополнительная тяга и уменьшается расход топлива, что очень важно для самолёта. А также снижается и шум двигателя

Прямоточный воздушно-реактивный двигатель (ПВРД)


1 – воздух; 2 – впрыск горючего; 3 – стабилизатор пламени; 4 – камера сгорани; 5 – сопло; 6 – форсунки.

Этот двигатель не имеет ни турбины, ни компрессора. Он состоит из трёх обязательных элементов: диффузора, камеры сгорания и сопла.

Диффузор повышает статистическое давление за счёт торможения встречного потока воздуха. В камере сгорания происходит сгорание топлива. Окислителем служит кислород воздуха, поступающий из диффузора. Тяга создаётся за счёт реактивной струи, вытекающей из сопла.

В зависимости от скорости полёта ПВРД подразделяют на дозвуковые, сверхзвуковые и гиперзвуковые. Каждая из групп имеет свои конструктивные особенности.

Пульсирующий воздушно-реактивный двигатель

1 – воздух; 2 – горючее; 3 – клапанная решётка; 4 – форсунки; 5 – свеча зажигания; 6 – камера сгорания; 7 – сопло.

В таком двигателе имеется камера сгорания с входными клапанами и длинное выходное сопло цилиндрической формы. Когда клапаны открываются, в камеру сгорания подаются воздух и топливо. Искра свечи зажигания поджигает смесь. Образуется избыточное давление, которое закрывает клапаны. А продукты сгорания выбрасываются через сопло, тем самым создавая реактивную тягу.

И прямоточные, и пульсирующие воздушно-реактивные двигатели на практике применяются довольно редко.

Компрессор


Компрессор у ТВД обладает ступенчатой конструкцией, количество ступени варьируется от 2 до 6. Благодаря такой системе двигатель лучше работает с перепадами температуры и давлением, благодаря этому пилот может с легкостью регулировать обороты двигателя. Такая конструкция позволяет не только лучше работать мотору, но и из-за ступенчатой системы появилась возможность облегчить вес мотора.

Эта особенность очень важна для авиации, так как вес самолета также снижается, а за счет этого есть возможность развивать необходимую скорость и совершать перелеты на более длинные дистанции, так как топливо затратность зависит от веса самолета. В составе компрессора находиться: рабочие колеса с лопатками и направляющий аппарат.

Существует несколько видов аппарата, первый это регулируемый, в направляющем аппарате установлены лопатки, с помощью которых его можно поворачивать вокруг оси. А второй вариант не имеет возможности регулирования.

Конструкция

Устройство двигателя самолета достаточно сложное. Рабочая температура в таких установках достигает 1000 и более градусов. Соответственно, все детали, из которых двигатель состоит, изготавливаются из устойчивых к воздействию высоких температур и возгоранию материалов. Из-за сложности устройства существует целая область науки о ТРД.

ТРД состоит из нескольких основных элементов:

  • вентилятор;
  • компрессор;
  • камера сгорания;
  • турбина;
  • сопло.

Перед турбиной установлен вентилятор. С его помощью воздух затягивается в установку извне. В таких установках используются вентиляторы с большим количеством лопастей определенной формы. Размер и форма лопастей обеспечивают максимально эффективную и быструю подачу воздуха в турбину. Изготавливаются они из титана. Помимо основной функции (затягивания воздуха), вентилятор решает еще одну важную задачу: с его помощью осуществляется прокачка воздуха между элементами ТРД и его оболочкой. За счет такой прокачки обеспечивается охлаждение системы и предотвращается разрушение камеры сгорания.

Возле вентилятора расположен компрессор высокой мощности. С его помощью воздух поступает в камеру сгорания под высоким давлением. В камере происходит смешивание воздуха с топливом. Образующаяся смесь поджигается. После возгорания происходит нагрев смеси и всех расположенных рядом элементов установки. Камера сгорания чаще всего изготавливается из керамики. Это объясняется тем, что температура внутри камеры достигает 2000 градусов и более. А керамика характеризуется устойчивостью к воздействию высоких температур. После возгорания смесь поступает в турбину.

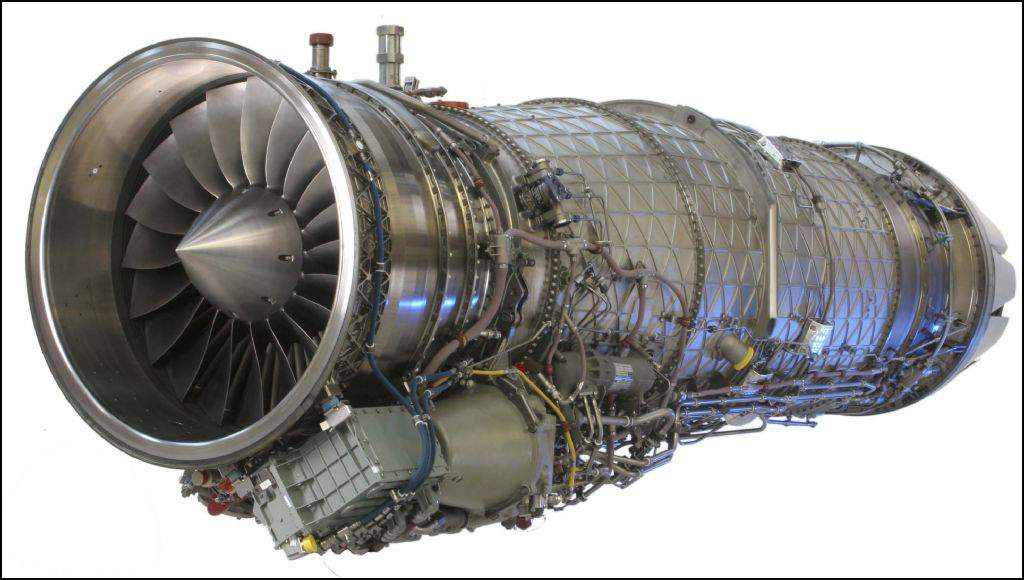

6ec86a18c539f9988fe36c5de1d95f31.jpgВид самолетного двигателя снаружи

Турбина представляет собой устройство, состоящее из большого количества лопаток. На лопатки оказывает давление поток смеси, приводя тем самым турбину в движение. Турбина вследствие такого вращения заставляет вращаться вал, на котором установлен вентилятор. Получается замкнутая система, которая для функционирования двигателя требует только подачи воздуха и наличия топлива.

Далее смесь поступает в сопло. Это завершающий этап 1 цикла работы двигателя. Здесь формируется реактивная струя. Таков принцип работы двигателя самолета. Вентилятор нагнетает холодный воздух в сопло, предотвращая его разрушение от чрезмерно горячей смеси. Поток холодного воздуха не дает манжете сопла расплавиться.

В двигателях воздушных судов могут быть установлены различные сопла. Наиболее совершенными считаются подвижные. Подвижное сопло способно расширяться и сжиматься, а также регулировать угол, задавая правильное направление реактивной струе. Самолеты с такими двигателями характеризуются отличной маневренностью.

Разновидности реактивных двигателей

Существует несколько реактивных двигателей отличающихся по своему принципу работы и подобию. Так, принцип работы ядерного двигателя, в основу которого положена синтезная реакция разложения химического элемента, к примеру – урана.

Данный элемент помещается в реактор. Туда же подводится при помощи турбонасосов рабочее вещество. Распылительными форсунками производится его рассеивание по рабочей камере, в которой происходит контакт с химическим ураном. В результате выделяется энергия большой силы, которая и является движущей.

Не смотря на всю конфиденциальность и секретность информации о ядерном вооружении стран во всем мире, самую большую опасность представляет крылатая ракета, работающая на ядерном топливе.

Системы противовоздушной обороны настолько совершенны, что обмануть простыми полетами и маневрами уже не так-то просто. В этом случае и выступает на передний план ядерный двигатель. Увы, принцип работы ядерного двигателя для крылатой ракеты недоступен и, вряд ли, когда-нибудь будет раскрыт для общественности.

Отклоняемый вектор тяги

Реактивные двигатели обладают соплами самых разнообразных конфигураций. Самыми передовыми считаются подвижные сопла, размещенные на двигателях, у которых имеется отклоняемый вектор тяги. Они могут сдавливаться и расширяться, а также отклоняться на существенные углы — так регулируются и направляются непосредственно реактивные потоки. Благодаря этому воздушные судна с двигателями, имеющими отклоняемый вектор тяги, становятся чрезвычайно маневренными, потому что процессы маневрирования происходят не только вследствие действий механизмов крыльев, но также прямо самими двигателями.

Конструкция поршневого ДВС


Основные элементы ДВС

Поршневой двигатель внутреннего сгорания состоит из следующих основных элементов:

  • поршень — возвратно-поступательным движением обеспечивает впуск смеси, ее сжатие, получение энергии и дальнейший вывод отработанных газов;
  • поршневые кольца выполняют функцию уплотнителей;
  • шатун и коленчатый вал осуществляют преобразование возвратно-поступательного импульса в крутящий момент;
  • поршневой палец обеспечивает шарнирное соединение поршня и шатуна;
  • впускной и выпускной клапаны открывают цилиндр для входа смеси (впускной] и выхода отработанных газов (выпускной), герметизируют цилиндр во время сжатия и воспламенения;
  • топливная форсунка обеспечивает распыл топлива;
  • свеча зажигания создает искру, которая поджигает топливовоздушную смесь;
  • блок цилиндров — силовой корпус, объединяющий цилиндры и обеспечивающий их охлаждение.

Сгорание топлива в поршневом двигателе осуществляется в цилиндрах, где поджигается смесь топлива и воздуха, под действием давления получившихся газов происходит поступательное движение поршня. Образовавшаяся при этом тепловая энергия превращается в механическую. Это движение поршня, в свою очередь, преобразуется во вращательное движение коленчатого вала двигателя через шатун, являющийся связующим звеном между цилиндром с поршнем и коленчатым валом.

Коэффициент полезного действия современных поршневых двигателей не превышает 25-30%, то есть большая часть энергии, получаемой при сгорании топлива, превращается в тепло, которое необходимо отводить из двигателя. Эту функцию выполняет система охлаждения.

Схемы двигателей со временем усложнялись, появились моторы 4-, 6-, 8-цилиндровые; рядные и V-образные; с жидкостным охлаждением3 или воздушным.

Мощность зависела в основном от объёма цилиндров. Но с увеличением объёма цилиндров (или их количества) росла масса двигателя.

Авиационные двигатели

Первые двигатели, предназначенные специально для авиации, начали проектировать и строить в начале ХХ века. Они представляли собой двигатели внутреннего сгорания, устройство которых было позаимствовано у автомобильных двигателей.

По мере развития авиации изменялись и авиационные двигатели. Все известные современные их модификации можно разделить на 2 принципиально отличающиеся группы: двигатели, способные работать только в пределах атмосферы и такие, для работы которых наличие атмосферы не требуется.

Двигатели первой группы называются воздушными, или атмосферными. А вторая группа получила название ракетных. Их принципиальное различие в том, что для воздушных двигателей рабочим телом, совершающим механическую работу, является атмосфера. А у ракетных рабочее тело находится в самом летательном аппарате.

Авиационный двигатель, как и любой другой, преобразует энергию топлива в кинетическую энергию. В любом из них происходит реакция горения топлива. А для протекания этой реакции необходим кислород. В воздушных двигателях этот кислород берётся из атмосферы. А в ракетных окислитель находится на борту летательного аппарата.

Устройство

Устроен типичный реактивный двигатель следующим образом. Основные его узлы – это:

– компрессор;

– камера для сгорания;

– турбины;

– выхлопная система.

Рассмотрим данные элементы более подробно. Компрессор представляет собой несколько турбин. Их задача – всасывать и сжимать воздух по мере того, как он проходит через лопасти. В процессе сжатия повышается температура и давление воздуха. Часть такого сжатого воздуха подается в камеру сгорания. В ней воздух смешивается с топливом и происходит воспламенение. Этот процесс еще больше увеличивает тепловую энергию.


Смесь выходит из камеры сгорания на высокой скорости, а затем расширяется. Далее она следует еще через одну турбину, лопасти которой вращаются за счет воздействия газов. Эта турбина, соединяясь с компрессором, находящимся в передней части агрегата, и приводит его в движение. Воздух, нагретый до высоких температур, выходит через выпускную систему. Температура, уже достаточно высокая, продолжает расти за счет эффекта дросселирования. Затем воздух выходит окончательно.

Классификация авиационных двигателей

К авиационным двигателям относятся все типы тепловых машин, используемых как движители для летательных аппаратов авиационного типа, т. е. аппаратов, использующих аэродинамическое качество для перемещения, маневра и т. п. в пределах атмосферы (самолеты, вертолеты, крылатые ракеты классов “В-В”, “В-3”, “3-В”, “3-3”, авиакосмические системы и др.). Отсюда вытекает большое разнообразие применяемых двигателей — от поршневых до ракетных.

Авиационные двигатели (рис.1) делятся на три обширных класса:

  • поршневые (ПД);
  • воздушно-реактивные (ВРД включая ГТД);
  • ракетные (РД или РкД).

Более детальной классификации подлежат два последних класса, в особенности класс ВРД.

По принципу сжатия воздуха ВРД делятся на:

  • компрессорные, т. е. включающие компрессор для механического сжатия воздуха;
  • бескомпрессорные:

    • прямоточные ВРД (СПВРД) со сжатием воздуха только от скоростного напора;
    • пульсирующие ВРД (ПуВРД) с дополнительным сжатием воздуха в специальных газодинамических устройствах периодического действия.

Класс ракетных двигателей ЖРД также относится к компрессорному типу тепловых машин, так как в этих двигателях сжатие рабочего тела (топлива) осуществляется в жидком состоянии в турбонасосных агрегатах.

Ракетный двигатель твердого топлива (РДТТ) не имеет специального устройства для сжатия рабочего тела. Оно осуществляется при начале горения топлива в полузамкнутом пространстве камеры сгорания, где располагается заряд топлива.

По принципу действия существует такое деление: ПД и ПуВРД работают по циклу периодического действия, тогда как в ВРД, ГТД и РкД осуществляется цикл непрерывного действия. Это дает им преимущества по относительным показателям мощности, тяги, массе и др., что и определило, в частности, целесообразность их использования в авиации.

По принципу создания реактивной тяги ВРД делятся на:

  • двигатели прямой реакции;
  • двигатели непрямой реакции.

Двигатели первого типа создают тяговое усилие (тягу Р) непосредственно — это все ракетные двигатели (РкД), турбореактивные без форсажа и с форсажными камерами (ТРД и ТРДФ), турбореактивные двухконтурные (ТРДД и ТРДДФ), прямоточные сверхзвуковые и гиперзвуковые (СПВРД и ГПВРД), пульсирующие (ПуВРД) и многочисленные комбинированные двигатели.

Газотурбинные двигатели непрямой реакции (ГТД) передают вырабатываемую ими мощность специальному движителю (винту, винтовентилятору, несущему винту вертолета и т. п.), который и создает тяговое усилие, используя тот же воздушно-реактивный принцип (турбовинтовые, турбовинтовентиляторные, турбовальные двигатели — ТВД, ТВВД, ТВГТД). В этом смысле класс ВРД объединяет все двигатели, создающие тягу по воздушно-реактивному принципу.

На основе рассмотренных типов двигателей простых схем рассматривается ряд комбинированных двигателей, соединяющих особенности и преимущества двигателей различных типов, например, классы:

  • турбопрямоточных двигателейТРДП (ТРД или ТРДД + СПВРД);
  • ракетно-прямоточныхРПД (ЖРД или РДТТ + СПВРД или ГПВРД);
  • ракетно-турбинныхРТД (ТРД + ЖРД);

и многие другие комбинации двигателей более сложных схем.

Ракетные авиа двигатели






Первые ракетные авиа двигатели появились в начале 40 годов прошлого столетия в Германии, когда немцы всеми усилиями пытались создать быстрый самолёт, который мог бы принести им победу во Второй мировой войне. Тем не менее, стоит отметить, что наука в те годы не позволяла совершить точный расчёт некоторых параметров, поэтому проект так и не был реализован. Впоследствии ракетные авиа двигатели испытывались исключительно с возможностью их применения для разгона самолётов в стратосфере, но применимость их весьма ограничена, и потому на сегодняшний день они практически не используются.

Основным недостатком ракетного авиационного двигателя является практически полное отсутствие управляемости на высоких скоростях.



Классификация поршневых авиадвигателей

Авиационные поршневые двигатели могут быть классифицированы по различным признакам.

В зависимости от рода применяемого топлива — на двигатели легкого или тяжелого топлива.

По способу смесеобразования — на двигатели с внешним смесеобразованием (карбюраторные) и с внутренним смесеобразованием (непосредственный впрыск топлива в цилиндры).

В зависимости от способа воспламенения смеси — на двигатели с принудительным зажиганием и двигатели с воспламенением от сжатия.

В зависимости от числа тактов — на двухтактные и четырехтактные.

В зависимости от способа охлаждения — на двигатели жидкостного и воздушного охлаждения.

По числу цилиндров — на четырехцилиндровые, пятицилиндровые, двенадцатицилиндровые и т. д.

В зависимости от расположения цилиндров — на рядные (с расположением цилиндров в ряд) и звездообразные (с расположением цилиндров по окружности).

Рядные двигатели, в свою очередь, подразделяются на однорядные, двухрядные V-образные, трехрядные W-образные, четырехрядные Н-образные или Х-образные. Звездообразные двигатели также бывают однорядные, двухрядные и многорядные.

По характеру изменения мощности в зависимости от изменения высоты двигатели подразделяются на высотные, то есть сохраняющие мощность с подъемом самолета на высоту, и невысотные, мощность которых падает с увеличением высоты полета.

По способу привода воздушного винта — на двигатели с прямой передачей на винт и редукторные двигатели.

Поршневые двигатели работают по циклу периодического действия.

Поршневые двигатели воздушного охлаждения имеют преимущества перед двигателями жидкостного охлаждения: меньшая масса, соответственно, большая удельная мощность и более простая, а значит, и более надежная конструкция, высокая эффективность охлаждения. Для лучшего обдува цилиндров воздухом их располагают в виде звезды. Каждый цилиндр отделен от остальных и доступен для ремонта и обслуживания.

В 1909 году Луисом и Лораном Сеген был создан ротативный двигатель «Гном», получивший широкое распространение и применение самолётах времён Первой мировой войны.

В этом звездообразном двигателе вокруг неподвижного коленчатого вала вращался блок цилиндров.

Преимущества ротативных авиадвигателей: в таких двигателях нет необходимости в установке противовесов. Цилиндры постоянно находятся в движении, что создает хорошее воздушное охлаждение. Можно отказаться от применения маховика, т. к. вращающиеся цилиндры и поршни создают вращающийся момент.

Недостатки: отнести плохое маневрирование самолёта, обусловленное гироскопическим эффектом, создаваемым большой вращающейся массой двигателя, а также плохую систему смазки, поскольку инерционные силы заставляют смазочное масло скапливаться на периферии двигателя. Масло приходилось смешивать с топливом для обеспечения надлежащего смазочного эффекта.

Такая конструкция была проще, но самолеты возвращались из полета покрытые толстым слоем касторового масла, которое во время работы такого двигателя разлеталось от вращающегося блока, щедро разбрасывая капли даже на лётчиков. К тому же на вращающиеся цилиндры действовали большие инерционные нагрузки.

Более поздние двигатели содержали привычный неподвижный блок цилиндров и вращающийся коленчатый вал. Но радиальное расположение имело и свои недостатки: высокое лобовое сопротивление и сложность обслуживания двигателя.


Основные типы поршневых двигателей

В истории авиации мотор никогда не был так популярен, как самолёт: широко известны, например, самолёты Первой мировой войны «Фоккер D-7», «СПАД 13», , но редко слышно о 185-сильном двигателе БМВ, 235-сильном «Испано-Сюиза», 275-сильном «Фалькон» («Роллс-Ройс»). Хотя без надёжного двигателя удачный самолёт не построишь — всё начиналось с мотора.

В 1918 году французский изобретатель Ратье предложил турбонагнетатель.

Ракетные двигатели


В авиации ракетные двигатели используются в особых случаях как дополнительные двигатели для сокращения длины разбега самолёта при взлёте или сокращения длины пробега при посадке, а также для увеличения мощности при полётах в чрезвычайных ситуациях. Применяют их и на исследовательских или экспериментальных самолётах.

Ракетные двигатели разделяются на твёрдотопливные и жидкостные. В твёрдотопливных (РДТТ) и топливо, и окислитель находятся в твёрдом состоянии, а в жидкостных (ЖРД) – в жидком агрегатном состоянии. Сгорание топлива происходит в камере сгорания – основной части ракетного двигателя. А газы, образуемые при сгорании, выбрасываются через реактивное сопло, создавая реактивную тягу.

Так как окислитель для горения ракетные двигатели везут с собой, то они не зависят от воздушной среды, и прекрасно зарекомендовали себя в разреженном и безвоздушном пространстве. Их используют для подъёма и разгона баллистических ракет, космических кораблей, запуска спутников.

  • < Назад

Поршневые двигатели ПД

Звездообразный (радиальный) поршневой двигатель.

Двухрядный звездообразный 14-ти цилиндровый поршневой двигатель с воздушным охлаждением. Общий вид.

Четырехрядный звездообразный 28-ми цилиндровый поршневой двигатель

Поршневой двигатель (англ. Piston engine) –

Классификация поршневых двигателей.
Авиационные поршневые двигатели могут быть классифицированы по различным признакам:

  • В зависимости от рода применяемого топлива – на двигатели легкого или тяжелого топлива.
  • По способу смесеобразования – на двигатели с внешним смесеобразованием (карбюраторные) и двигатели с внутренним смесеобразованием (непосредственный впрыск топлива в цилиндры).
  • В зависимости от способа воспламенения смеси – на двигатели с принудительным зажиганием и двигатели с воспламенением от сжатия.
  • В зависимости от числа тактов – на двигатели двухтактные и четырехтактные.
  • В зависимости от способа охлаждения – на двигатели жидкостного и воздушного охлаждения.
  • По числу цилиндров – на двигатели четырехцилиндровые, пятицилиндровые, двенадцатицилиндровые и т.д.
  • В зависимости от расположения цилиндров — на рядные (с расположением цилиндров в ряд) и звездообразные (с расположением цилиндров по окружности).

Рядные двигатели в свою очередь подразделяются на однорядные, двухрядные V-образные, трехрядные W-образные, четырехрядные Н-образные или Х-образные двигатели.
Звездообразные двигатели также подразделяются на однорядные, двухрядные и многорядные.

  • По характеру изменения мощности в зависимости от изменения высоты – на высотные, т.е. двигатели, сохраняющие мощность с подъемом самолета на высоту, и невысотные двигатели, мощность которых падает с увеличением высоты полета.
  • По способу привода воздушного винта – на двигатели с прямой передачей на винт и редукторные двигатели.

Современные авиационные поршневые двигатели представляют собой звездообразные четырехтактные двигатели, работающие на бензине. Охлаждение цилиндров поршневых двигателей выполняется, как правило, воздушным. Ранее в авиации находили применение поршневые двигатели и с водяным охлаждением цилиндров.

Сгорание топлива в поршневом двигателе осуществляется в цилиндрах, при этом тепловая энергия преобразуется в механическую, так как под действием давления образующихся газов происходит поступательное движение поршня. Поступательное движение поршня в свою очередь преобразуется во вращательное движение коленчатого вала двигателя через шатун, являющийся связующим звеном между цилиндром с поршнем и коленчатым валом.

Здравствуйте, друзья

Сегодня поговорим на в некотором роде околомедицинскую тему :-).


Вот оно… Сердце… Неправда ли симпатичное?

Когда я проходил службу в авиационном полку в легендарном польском городе Бжег, то у нас в главном ангаре технико-эксплуатационной части полка (ТЭЧ ап) на высоте второго этажа, там где находились лаборатории групп обслуживания авиационного оборудования, был укреплен огромный транспарант с надписью большими красными буквами: «Двигатель – это сердце самолета. Береги его, как собственное сердце.»

Как бы пафосно это не звучало, но мысль верная. Ведь двигатель  самолета – это главный, да что там, единственный источник энергии для  летательного аппарата. Эту необходимую энергию я позволю себе разделить на две части: энергия жизнеобеспечения и энергия движения.

С энергией движения все понятно

Двигатель работает, тяга есть (будь это реактивная тяга или тяга воздушного винта, неважно) и самолет летит. Чего же еще нужно? Так это и было на первых летательных аппаратах времен Первой мировой

Но современный аппарат – это целый комплекс  различных систем, которые надо снабжать энергией различного вида, чтобы они работали бесперебойно и самолет не просто летел, а еще и летел правильно, в нужную сторону на нужной высоте и с нужной скоростью. Чтобы все поставленные задачи выполнялись корректно, а людям, находящимся на борту было комфортно работать и перевозимый груз был бы в целости и сохранности.


ангар ТЭЧ нашего полка

И как бы непривычно это не звучало, в конечном итоге этот самый комфорт обеспечивает двигатель самолета. Он например вращает роторы электрогенераторов, которые обеспечивают самолет электроэнергией. На современном ЛА ее потребителей, как говорится, «выше крыши» и без нее современный лайнер слеп, глух и практически нем.

Гидравлическая система, та самая, которая ведает уборкой-выпуском шасси, управлением самолетом в полете и другими жизненно-важными функциями. Давление (достаточно высокое, надо сказать) в ее магистралях создается насосами, которые тоже приводятся от двигателя.

Воздух повышенного давления, который используется в системах кондиционирования различного назначения, в системах наддува, обдува, антиобледенения и т.д. тоже забирается от двигателя.

И так далее и тому подобное. Вобщем двигатель самолета — настоящий источник жизни. Так что лозунг в нашей ТЭЧ был совершенно правильный. Существуют конечно специальные наземные агрегаты для приведения в действие систем самолета автономно от  двигателя и проведения специальных проверок в период регламентных и ремонтных работ. Возвращаясь к медицинской теме, – это как для человека аппарат искусственной почки или искусственного легкого. Но ведь человек стаким аппаратом прикован к постели, а самолет, соответственно к бетонке :-). Прямо как в песне Ю. Антонова «только в полете живут самолеты».

Двигатель самолета (или двигатели в комплексе, если их несколько) совершенно справедливо называют авиационной силовой установкой (источник силы и жизни для летательного аппарата).


Ил-76, один из обладателей ВСУ

И ради той же справедливости стоит сказать, что в состав силовой установки определенного вида самолетов входит так называемая (ВСУ). Это по сути дела миниатюрный двигатель, который выполняет функции жизнеобеспечения на стоянке и используется, когда нет доступа к наземным источникам энергопитания или это нецелесообразно. Обычно  ВСУ стоит на больших транспортных и пассажирских самолетах, которые частенько работают в отрыве от своих баз. Этакое маленькое запасное сердечко. Запустил его и самолет оживает.

Полететь он конечно не сможет, но это и не нужно. Для этого будет использован двигатель самолета. Настоящее сердце, дающее жизнь… А жизнь – это полет, скорость и высота…

Фотографии кликабельны.

{lang: ‘ru’}

No related posts.

История создания РД

Только в 19-м в. мечта человечества о космосе стала приобретать конкретные черты. Ведь именно в этом столетии русским революционером Н. И. Кибальчичем был создан первый в мире проект с реактивным двигателем. Все бумаги были составлены народовольцем в тюрьме, куда он попал после покушения на Александра. Но, к сожалению, 03.04.1881 г. Кибальчич был казнен, и его идея не нашла практического воплощения.

В начале 20-го в. мысль об использовании ракет для полетов в космос выдвинул русский ученый К. Э. Циолковский. Впервые его работа, содержащая описание движения тела переменной массы в виде математического уравнения, была опубликована в 1903 г. В дальнейшем ученый разработал саму схему реактивного двигателя, приводящегося в движение при помощи жидкого топлива.


Также Циолковским была изобретена многоступенчатая ракета и высказана идея о создании на околоземной орбите настоящих космических городов. Циолковский убедительно доказал, что единственным средством для космических полетов является ракета. То есть аппарат, оборудованный реактивным двигателем, заправляемый горючим и окислителем. Только такая ракета способна преодолеть силу тяжести и совершать полеты за пределами атмосферы Земли.

Вал


Существует две разновидности двигателя, в первом случае в двигателе находиться один рабочий вал, а во втором установлено два вала. В одновальном двигателе все расположено на единственном валу, в то время как на двухвальном ТВД, на одном валу расположена турбина с компрессором, а на втором находиться винт и редуктор, также они никак не связанны друг с другом.

Если в мотор двухвального типа, то его структура выглядит примерно так: в нем находиться две турбины, которые связанны между собой с помощью газодинамики. Одна турбина служит для работы компрессора, а другая в то время отвечает за работу самого винта. ТВД двухвального типа используют намного чаще, чем другой вариант двигателя, так как его характеристики намного лучше, чем у одновального типа. Но двигатель второго типа выглядит намного сложнее, чем другой тип двигателя. Также двухвальный ТВД способен начать выработку энергии до начала запуска самого винта.

Устройство реактивного двигателя

основные детали реактивного двигателя

В начале турбины всегда стоит вентилятор, который засасывает воздух из внешней среды в турбины. Вентилятор обладает большой площадью и огромным количеством  лопастей специальной формы, сделанных из титана. Основных задач две – первичный забор воздуха и охлаждение всего двигателя в целом, путем прокачивание воздуха между внешней оболочкой двигателя и внутренними деталями. Это охлаждает камеры смешивания и сгорания и не дает им разрушится.

Сразу за вентилятором стоит мощный компрессор, который нагнетает воздух под большим давлением в камеру сгорания.

Камера сгорания выполняет еще и роль карбюратора, смешивая топливо с воздухом. После образования топливо воздушной смеси она поджигается. В процессе возгорания происходит значительный разогрев смеси и окружающих деталей, а также объемное расширение. Фактически реактивный двигатель использует для движения управляемый взрыв.

Камера сгорания реактивного двигателя одна из самых горячих его частей  – её необходимо постоянно интенсивное охлаждение. Но и этого недостаточно. Температура  в ней достигает 2700 градусов, поэтому её часто делают из керамики.

После камеры сгорания горящая топливо-воздушная смесь направляется непосредственно в турбину.

Турбина состоит из сотен лопаток, на которые давит реактивный поток, приводя турбину во вращение. Турбина в свою очередь вращает вал, на котором “сидят” вентиллятор и компрессор. Таким образом система замыкается и требует лишь подвода топлива и воздуха для своего функционироваия.

После турбины поток направляется в сопло. Сопло реактивного двигателя – последняя, но далеко не по значению часть реактивного двигателя. Оно формирует непосредственно реактивную струю. В сопло направляется холодный воздух, нагнетаемый вентиллятором для охлаждения внутренних деталей двигателя. Этот поток ограничивает манжету сопла от сверхгорячего реактивного потока и ее дает ей расплавится.

Принцип работы реактивного двигателя

В реактивных двигателях струи воздушных потоков, которые попадают в двигатели, встречаются с обращающимися с колоссальной скоростью турбинами компрессоров, которые засасывают воздух из окружающей среды (при помощи встроенных вентиляторов). Следовательно, происходит решение двух задач:

  • Первичное забирание воздуха;
  • Охлаждение в целом всего двигателя.

Лопатки турбин компрессоров производят сжатие воздуха приблизительно от 30 и более раз, совершают «проталкивания» его (нагнетание) в камеру сгорания (происходит генерирование рабочего тела). Вообще камеры сгорания выполняют к тому же и роли карбюраторов, производя смешивание топлива с воздухом.


Это могут быть, в частности, смеси воздуха и керосина, как в турбореактивных двигателях современных реактивных самолетах, либо смеси жидкого кислорода и спирта, такими обладают кое-какие жидкостные ракетные двигатели, либо еще какое-то твердое топливо в пороховых ракетах. Как только образовалась топливно-воздушная смесь, происходит ее воспламенение с выделением энергии в виде тепла. Таким образом, топливом в реактивных двигателях могут быть только такие вещества, которые в результате химических реакций в двигателях (при возгорании) выделяют тепло, при этом образуя множество газов.

При возгорании совершается существенное разогревание смеси и деталей вокруг с объемным расширением. Собственно говоря, реактивные двигатели пользуются для продвижения управляемыми взрывами. Камеры сгорания в реактивных двигателях — это одни из самых горячих элементов (температурный режим в них может достигать до 2700 °С), и они требуют постоянного интенсивного охлаждения.

Реактивные двигатели снабжены соплами, через которые из них вовне с огромной скоростью вытекают накаленные газы, которые являются продуктами сгорания топлива. В некоторых двигателях газы оказываются в соплах сразу же после камер сгорания. Это относится, например, к ракетным или прямоточным двигателям.

Турбореактивные двигатели функционируют несколько иначе. Так, газы, после камер сгорания, вначале проходят турбинами, которым отдают свою тепловую энергию. Это делается для того, чтобы привести в движение компрессоры, которые послужат для сжатия воздуха перед камерой сгорания. В любом случае, сопла остаются последними частями двигателей, через которые протекут газы. Собственно они и формируют непосредственно реактивную струю.


В сопла направляют холодный воздух, который нагнетается при помощи компрессоров, чтобы охлаждать внутренние детали двигателей. Реактивные сопла могут обладать различными конфигурациями и конструкциями исходя из разновидностей двигателей. Так, когда скорость проистекания должна быть выше скорости звука, тогда соплам придаются формы расширяющихся труб или же вначале суживающиеся, а далее расширяющиеся (так называемые сопла Лаваля). Только с трубами такой конфигурации газы разгоняются до сверхзвуковых скоростей, при помощи чего реактивные самолеты перешагивают «звуковые барьеры».

Исходя из того, задействуется ли в процессе работы реактивных двигателей окружающая среда, они подразделяются на основные классы воздушно-реактивных двигателей (ВРД) и ракетных двигателей (РД). Все ВРД являются тепловыми двигателями, рабочие тела которых образуются тогда, когда происходит реакция окисления горючих веществ с кислородом воздушных масс. Поступающие из атмосферы воздушные потоки составляют основу рабочих тел ВРД. Таким образом, аппараты с ВРД несут на борту источники энергии (топливо), но большая часть рабочих тел черпается из окружающей среды.

К аппаратам ВРД относятся:

  • Турбореактивные двигатели (ТРД);
  • Прямоточные воздушно-реактивные двигатели (ПВРД);
  • Пульсирующие воздушно-реактивные двигатели (ПуВРД);
  • Гиперзвуковые прямоточные воздушно-реактивные двигатели (ГПВРД).

В противоположность воздушно-реактивным двигателям все компоненты рабочих тел РД находятся на борту аппаратов, оснащенных ракетными двигателями. Отсутствие движителей, взаимодействующих с окружающей средой, а также присутствие всех составляющих рабочих тел на борту аппаратов делают ракетные двигатели пригодными для функционирования в космическом пространстве. Имеется также комбинация ракетных двигателей, представляющих собой некое совмещение двух основных разновидностей.

Ракетный двигатель

Ракетный двигатель, реактивный двигатель, источник энергии и рабочее тело которого находятся в самом средстве передвижения. Сила тяги в ракетном двигателе возникает в результате преобразования исходной энергии в кинетическую энергию реактивной струи рабочего тела. В зависимости от вида энергии, преобразующейся в кинетическую энергию реактивной струи, различают химические ракетные двигатели, ядерные ракетные двигатели и электрические ракетные двигатели. Ракетный двигатель – единственный практически освоенный для вывода полезной нагрузки на орбиту Земли и применения в условиях безвоздушного космического пространства тип двигателя. Другие типы двигателей, пригодные для применения в космосе (например, солнечный парус, космический лифт), пока ещё не вышли из стадии теоретической и/или экспериментальной отработки. Ракетные двигатели применяются в катапультируемых креслах всех марок (К-36ДМ, К-36РБ), стартовых ускорителях для сокращения длины взлётно-посадочной полосы. Самолёт с ракетным двигателем называют ракетопланом (первые ракетопланы – He-176; БИ-1; X-1). С началом космической эпохи (1960-е гг.) название стало применяться в том числе и к запускаемым с самолётов-носителей или ракетоносителей суборбитальным гиперзвуковым самолётам и орбитальным (воздушно-космическим) самолётам-космопланам, например: X-15; X-20; орбитальный самолёт «Спираль»; космический корабль многоразового использования «Спейс шаттл»; космический корабль многоразового использования , SpaceShipOne и SpaceShipTwo – первые частные суборбитальные ракетопланы, ракетоплан-космоплан Boeing X-37 и т. д.

Характеристикой эффективности ракетного двигателя является удельный импульс (в двигателестроении применяют характеристику удельная тяга) – отношение количества движения, получаемого ракетным двигателем, к массовому расходу рабочего тела. Удельный импульс имеет размерность м/c, то есть размерность скорости. Для ракетного двигателя, работающего на расчётном режиме (при равенстве давления окружающей среды и давления газов на срезе сопла), удельный импульс численно равен скорости истечения рабочего тела из сопла. Ракетные двигатели относятся к двигателям прямой реакции, которые используют для работы только вещества, имеющиеся на ЛА; в качестве А. д. практического применения не нашли.

Газотурбинные авиа двигатели






Принцип работы газотурбинного авиационного двигателя основывается на сжатии и нагреве газа, энергия которого впоследствии преобразуется в механическую работу, заставляя вращаться газовую турбину. Первые двигатели данного класса появились в Германии ещё в начале 40-х годов прошлого века, и на сегодняшний день они по-прежнему продолжают широко применяться в военной авиации, в частности устанавливаются на самолётах Су-27, МиГ-29, F-22, F-35 и т.д.

Газотурбинные авиа двигатели весьма эффективны на сравнительно небольших скоростях перемещения воздушных судов, и потому их применение в гражданской авиации также весьма обоснованно.



Принцип действия реактивной силы

Если вам доводилось стрелять из огнестрельного оружия, или хотя бы наблюдать процесс со стороны, вы уже сталкивались с реактивной силой. Именно струя раскаленных газов, образовавшихся при сгорании пороха, отталкивает ствол назад. Чем больше количество заряда, тем круче отдача. А теперь представьте, что процесс воспламенения смеси постепенен и непрерывен. Получаем ракету с твердотопливным РД. Это самый простой вид двигателя, хорошо знакомый ракетомоделистам.

В качестве топлива в РДТТ сначала использовали дымный порох, более сложные варианты уже имеют основу в виде нитроцеллюлозы, растворенной в нитроглицерине. Топливом для небольших ракет выступает натриевая или калиевая селитра, смешанная с углеводами типа сахара или сорбита. Сделать такой движок можно самостоятельно, можно найти готовую модель и топливо в продаже. Большие твердотопливные двигатели использовались для запуска ракет, выводивших на орбиту шаттлы (характерный густой оранжевый дым при запуске ракеты дают именно такие двигатели), а также в военных целях для МБР. У них топливом выступает смесь полимерного горючего и перхлорат аммония как окислитель. Знаменитый «Тополь-М» основан именно на твердотопливных двигателях.

Твердотопливные двигатели относительно простые в конструкции, имеют нетоксичное топливо, надежные и пожаробезопасные, могут долго храниться, представляя собой стратегический арсенал. Однако удельный импульс у них небольшой, ими трудно управлять (включая не только направление тяги, но и запуск, а также остановку двигателя), а потому для космических полетов более предпочтительны ракетные двигатели на куда более эффективном жидком топливе.

Особенности авиационных двигателей

Подробности
Категория: Человек и небо
Опубликовано 30.07.2014 10:51
Просмотров: 5818

Двигатель называют сердцем самолёта. И это действительно так. Ведь без него самолёт перестанет быть самолётом. Чем мощнее двигатель, тем быстрее самолёт преодолеет силу сопротивления воздуха и тем большую скорость он сможет развить.

«Но то же самое можно сказать и об автомобиле», – возразите вы. И будете правы. Без двигателя ни самолёт, ни автомобиль не смогут двигаться.

Для чего же нужен двигатель?

Любой двигатель, авиационный или автомобильный, предназначен для создания тяги. И принцип работы у них почти одинаков. Но авиационные двигатели всё-таки имеют свои особенности. Они отличаются от автомобильных размерами и меньшим удельным весом, то есть, весом, приходящимся на единицу мощности. Удельный вес авиационных двигателей в десятки и даже сотни раз меньше удельного веса автомобильных. Ну и, конечно же, в авиации они выполнятся из более лёгких и прочных материалов. Конструкция авиационного двигателя такова, что он может надёжно работать в любом перевёрнутом положении, ведь самолёту иногда приходится выполнять различные манёвры в воздухе. И ещё одна его важная особенность – возможность устойчиво работать, не теряя мощность, на высоте, когда падают плотность и давление воздуха.

Кто придумал реактивный двигатель

Идею применения реактивной тяги для преодоления земного притяжения впервые довел до практической осуществимости в 1903 году российский ученый К. Э. Циолковский в своем труде “Исследование мировых пространств реактивными приборами”. Опубликованная в «Научном обозрении» статья утвердила за ним репутацию мечтателя и не была воспринята всерьез. Константину Эдуардовичу потребовались годы трудов и смена политического строя, чтоб доказать свою правоту.

Сейчас много говорят о первенстве в этом вопросе одного из цареубийц Александра 2, революционера Кибальчича. Хотя его завещание и датировались 1881 годом, но к моменту выхода работы Константина Эдуардовича еще было погребено в тюремных архивах. К тому же это были лишь наброски, тогда как ученый сумел подвести надежный грунт под теорию уже в своих ранних работах.

Освоение космоса

Статья Циолковского, опубликованная в периодическом издании «Научное обозрение», утвердила за ученым репутацию мечтателя. Его доводов никто не принял всерьез.

Идею Циолковского реализовали советские ученые. Возглавляемые Сергеем Павловичем Королевым, они осуществили запуск первого искусственного спутника Земли. 4 октября 1957 г. этот аппарат доставила на орбиту ракета с реактивным двигателем. Работа РД была основана на преобразовании химической энергии, которая передается топливом газовой струе, превращаясь в энергию кинетическую. При этом ракета совершает движение в обратном направлении.


Реактивный двигатель, принцип работы которого используется уже много лет, находит свое применение не только в космонавтике, но и в авиации. Но более всего его используют для Ведь только РД способен перемещать аппарат в пространстве, в котором отсутствует любая среда.

Как получить рабочее тело

Для приобретения рабочего тела в реактивных двигателях могут использоваться:

  • Вещества, отбираемые из окружающей среды (к примеру, вода, либо воздух);
  • Вещества, находящиеся в баках аппаратов или в камерах реактивных двигателей;
  • Смешанные вещества, поступающие из окружающей среды и запасаемые на бортах аппаратов.

Современные реактивные двигатели главным образом используют химическую энергию. Рабочие тела представляют собой смесь раскаленных газов, которые являются продуктами сгорания химического горючего. Когда работает реактивный двигатель, химическая энергия от сгорающих веществ преобразуется в тепловую энергию от продуктов сгорания. В то же время тепловая энергия от горячих газов превращается в механическую энергию от поступательных движений реактивных струй и аппаратов, на которых установлены двигатели.

Оставить комментарий

Ваш e-mail не будет опубликован.
