Что такое печатные платы и зачем они нужны?
Печатные платы (ПП) — это основа практически любого электронного устройства. Представьте себе, что они как невидимые маги, связывающие все компоненты воедино. Без них не существовало бы ни смартфонов, ни компьютеров, ни бытовой техники. Но как же они создаются? Давайте разберемся вместе! Процесс изготовления печатных плат — это целая наука, требующая точности и внимания к деталям.
Этапы производства печатных плат
Производство печатных плат можно разделить на несколько ключевых этапов. Каждый из них имеет свои особенности и важен для конечного результата. Вот основные шаги:
- Проектирование схемы
- Создание фотошаблонов
- Электрохимическая травление
- Монтаж компонентов
- Тестирование готовой платы
Каждый из этих этапов требует высокой квалификации специалистов и использования современного оборудования. На первом этапе инженеры разрабатывают схему, которая будет определять, как именно будут соединены все компоненты. Это как создание карты, по которой мы будем путешествовать в нашем электронном мире. Но не стоит забывать, что каждая деталь имеет значение: от резисторов до конденсаторов — все должно быть на своем месте.
Проектирование схемы
На этом этапе разрабатывается электронная схема, которая включает в себя все необходимые компоненты. Инженеры используют специальные программы, чтобы создать точную модель. Это как рисование картины: нужно учесть каждую мелочь, чтобы итоговый результат был гармоничным. Важно, чтобы схема была не только функциональной, но и оптимизированной для минимизации затрат на производство. Здесь начинается настоящее волшебство, когда абстрактные идеи превращаются в реальные чертежи.
Травление и создание фотошаблонов
Следующий шаг — создание фотошаблонов. На этот раз мы используем свет и специальные материалы, которые реагируют на него. Это похоже на процесс фотографии, только вместо изображения у нас получается шаблон для будущей печатной платы. Затем происходит электрохимическое травление, в ходе которого лишние медные участки удаляются, оставляя только необходимые соединения. Этот процесс требует высокой точности и контроля, ведь любые ошибки могут привести к неработоспособности платы.
Монтаж и тестирование

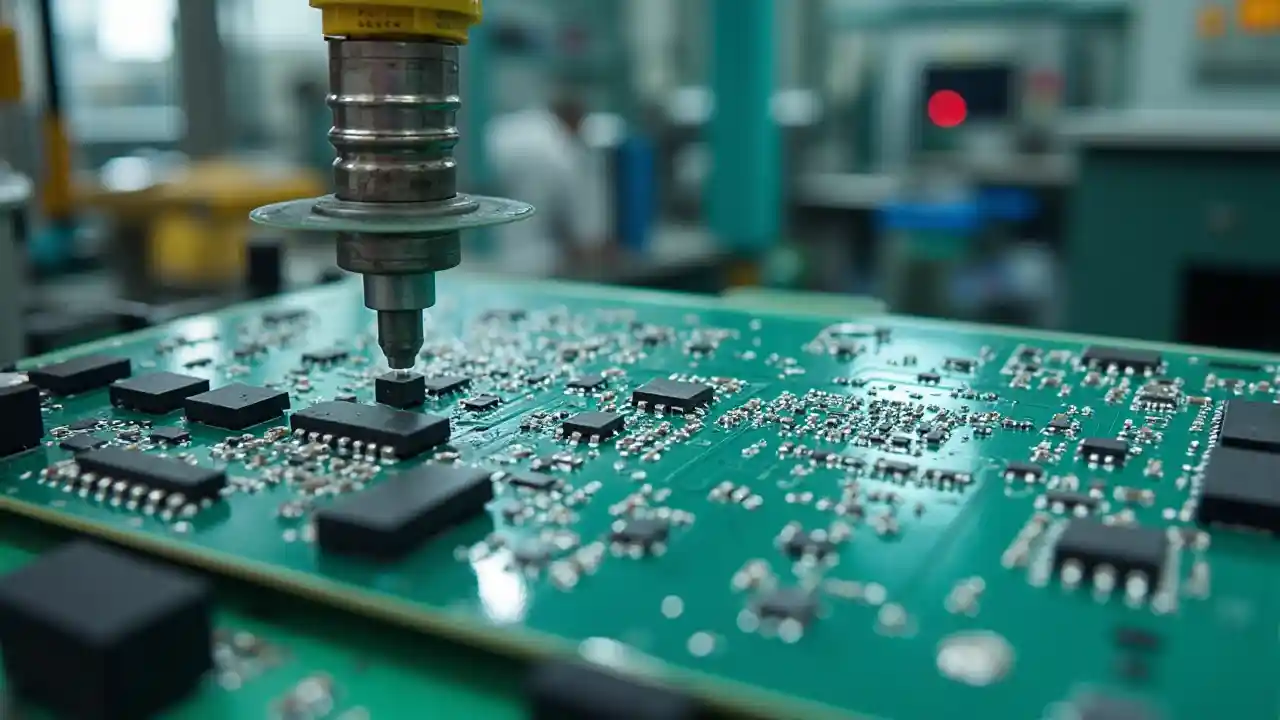

После того как плата была травлена и все детали на ней размещены, наступает этап монтажа компонентов. Это похоже на сборку конструктора: каждую деталь нужно установить на свое место. Существуют разные методы монтажа, включая ручной и автоматизированный. Важно, чтобы все соединения были надежными, а сама плата — функциональной. После завершения монтажа обязательно проводят тестирование, чтобы убедиться, что все работает как следует. Тестирование — это как финальная проверка перед премьерой: все должно быть идеально!
Заключение
Процесс создания печатных плат — это сложное, но увлекательное занятие. Каждый этап требует внимания, точности и креативности. Понимание этого процесса помогает оценить, насколько важна каждая деталь в нашем высокотехнологичном мире. Теперь, когда вы знаете, как делают печатные платы, возможно, вы взглянете на свои любимые гаджеты с новым уважением. Они не просто устройства, а результат труда множества людей, которые сделали все возможное, чтобы каждая плата работала идеально!
